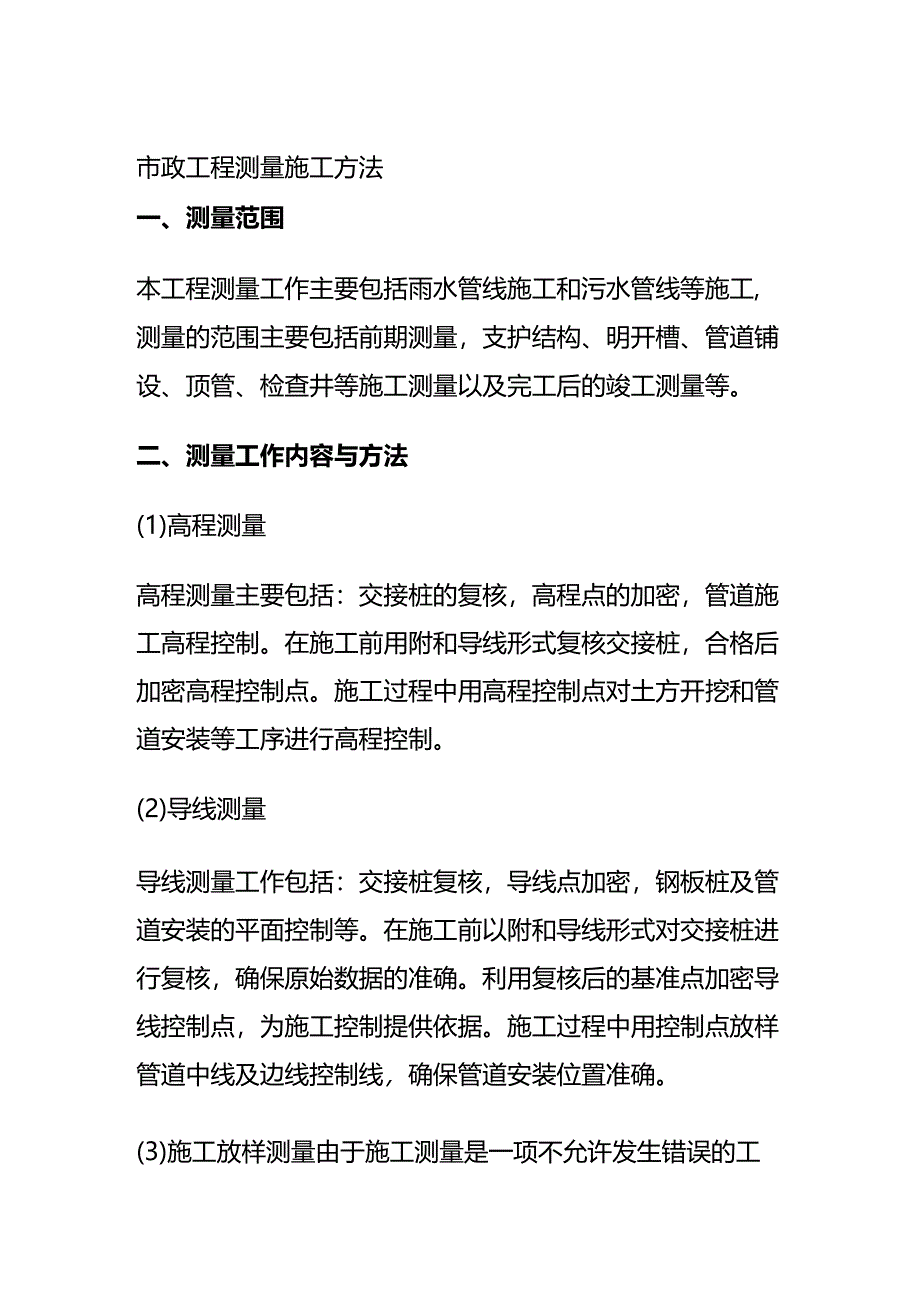

1、市政工程测量施工方法一、测量范围本工程测量工作主要包括雨水管线施工和污水管线等施工,测量的范围主要包括前期测量，支护结构、明开槽、管道铺设、顶管、检查井等施工测量以及完工后的竣工测量等。二、测量工作内容与方法(1)高程测量高程测量主要包括：交接桩的复核，高程点的加密，管道施工高程控制。在施工前用附和导线形式复核交接桩，合格后加密高程控制点。施工过程中用高程控制点对土方开挖和管道安装等工序进行高程控制。(2)导线测量导线测量工作包括：交接桩复核，导线点加密，钢板桩及管道安装的平面控制等。在施工前以附和导线形式对交接桩进行复核，确保原始数据的准确。利用复核后的基准点加密导线控制点，为施工控制提供依

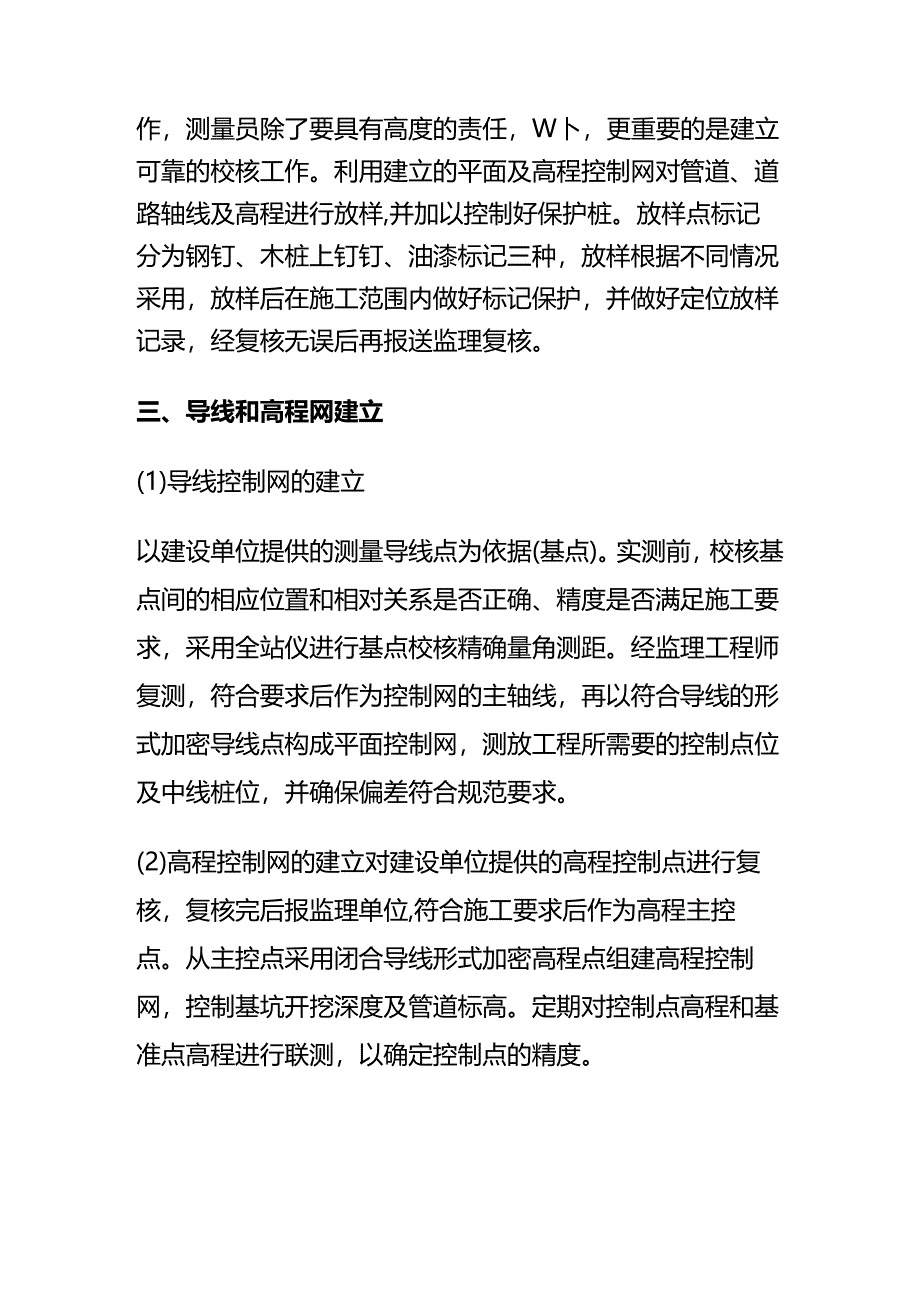

2、据。施工过程中用控制点放样管道中线及边线控制线，确保管道安装位置准确。(3)施工放样测量由于施工测量是一项不允许发生错误的工作，测量员除了要具有高度的责任，W卜，更重要的是建立可靠的校核工作。利用建立的平面及高程控制网对管道、道路轴线及高程进行放样,并加以控制好保护桩。放样点标记分为钢钉、木桩上钉钉、油漆标记三种，放样根据不同情况采用，放样后在施工范围内做好标记保护，并做好定位放样记录，经复核无误后再报送监理复核。三、导线和高程网建立(1)导线控制网的建立以建设单位提供的测量导线点为依据(基点)。实测前，校核基点间的相应位置和相对关系是否正确、精度是否满足施工要求，采用全站仪进行基点校核精确量

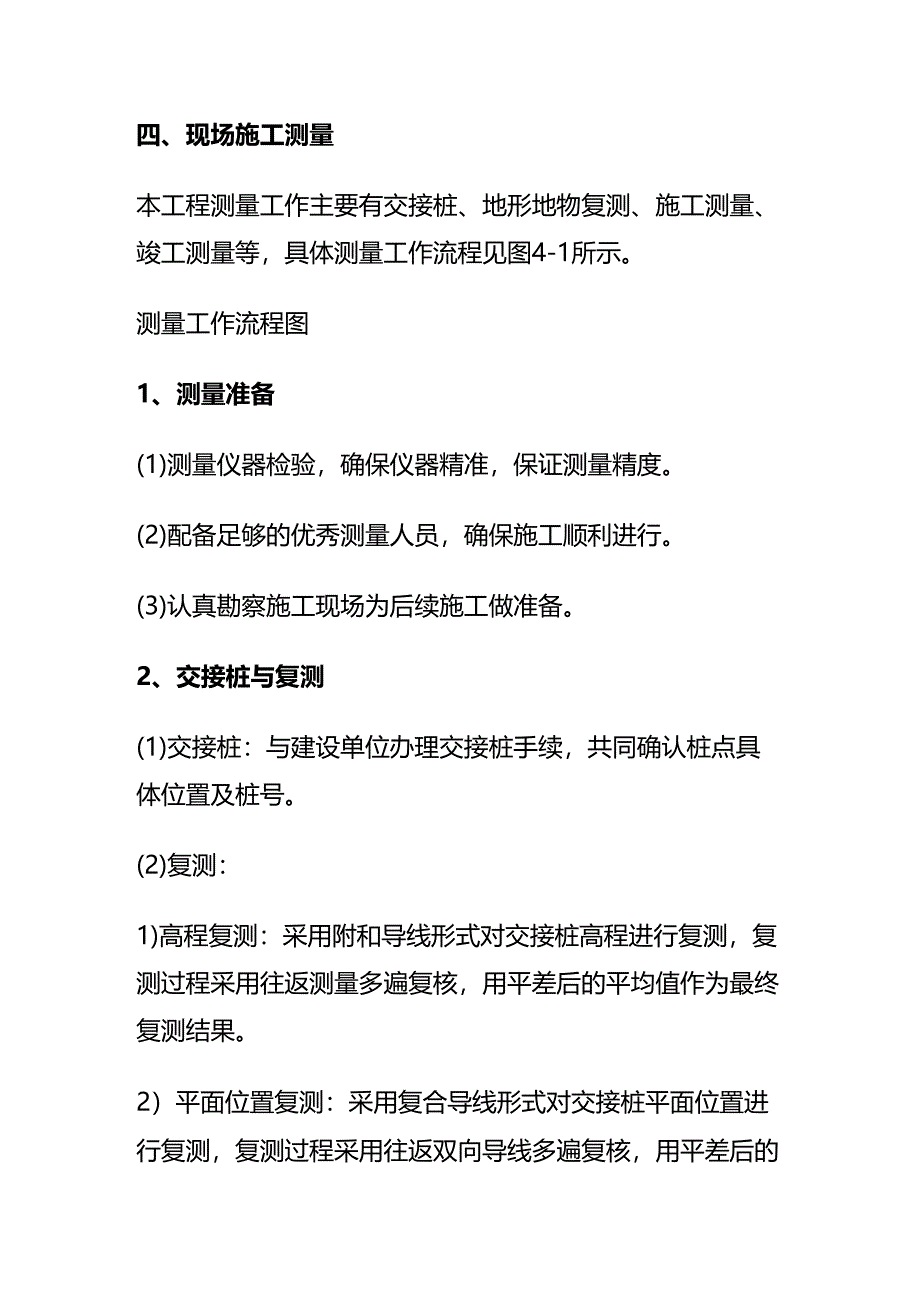

3、角测距。经监理工程师复测，符合要求后作为控制网的主轴线，再以符合导线的形式加密导线点构成平面控制网，测放工程所需要的控制点位及中线桩位，并确保偏差符合规范要求。(2)高程控制网的建立对建设单位提供的高程控制点进行复核，复核完后报监理单位,符合施工要求后作为高程主控点。从主控点采用闭合导线形式加密高程点组建高程控制网，控制基坑开挖深度及管道标高。定期对控制点高程和基准点高程进行联测，以确定控制点的精度。四、现场施工测量本工程测量工作主要有交接桩、地形地物复测、施工测量、竣工测量等，具体测量工作流程见图4-1所示。测量工作流程图1、测量准备(1)测量仪器检验，确保仪器精准，保证测量精度。(2)配备
4、足够的优秀测量人员，确保施工顺利进行。(3)认真勘察施工现场为后续施工做准备。2、交接桩与复测(1)交接桩：与建设单位办理交接桩手续，共同确认桩点具体位置及桩号。(2)复测：1)高程复测：采用附和导线形式对交接桩高程进行复测，复测过程采用往返测量多遍复核，用平差后的平均值作为最终复测结果。2）平面位置复测：采用复合导线形式对交接桩平面位置进行复测，复测过程采用往返双向导线多遍复核，用平差后的平均值作为最终复测结果。3）当复测结果与交接桩不符或超出限差时，通知建设单位进行共同复测,当确认交接桩资料有误或精度不符合规定要求时，与建设单位协商对交接桩进行改正。3、前期测量（1）地面高程测量：以复核后
5、的交接桩资料为依据对道路原始高程进行测量，复测后的地面高程作为后续施工的原始资料。（2）建（构）筑物测量1）现状管线测量：对现状原有管线进行测量，测量每种管线的平面位置及高程且绘制成图作为施工资料并与设计管线进行比较，确定相互间位置关系。2）建筑物测量：对现状原有建筑物进行测量，包括现状道路边线，路灯，树木等的平面位置且绘制成图作为施工资料并与设计菅线进行比较，确定相互间位置关系及相应设计管线位置调整的依据。4、施工测量（1）明挖施工测量1）支护结构施工切割路面利用建立的导线控制网放出切割线，用红漆在路面喷出整条边线。切割路面时按地面红漆位置切割，保证位置准确。支护结构施工高程控制：以现状地面
6、高程为基本控制面，当钢板桩（型钢桩）施打到接近控制标高时，减慢锤击速度，在桩顶上立水准尺，用水准仪控制桩顶标高。达到标高后停止锤击。平面位置及垂直度控制：在钢板桩施工范围外30米处，钢板桩中线上架设全站仪，避免施工对仪器的影响。以钢板桩中线定向,控制钢板桩平面位置及垂直度。2）土方开挖在基坑开挖过程中用水准仪进行标高控制，到设计标高后间隔2m散白灰点做标记。3）管道铺设在挖好的基槽内铺设管道段的两端的基槽侧壁上抄测出管顶标高0.5m控制高程。在两侧高程位置楔入木桩，在两个木桩间挂线。用以控制两端的管道高程。在顺基槽方向两端的控制线上挂通线控制整段的管道高程，同时用全站仪放出管道中线，将通线位置
7、移到管道中线的正上方，用以控制管道高程位置。在基槽底的一侧放出铺设管道段的两端管道中心高程处管道外壁0.2cm控制点，钉入木桩，并控制木桩高度为管道中心高度，在两端木桩上挂线用以控制管道水平位置。管道铺设位置控制示意图4)土方回填在基槽壁上用红漆标注出每步回填高度，控制土方回填。5)路面恢复在基槽两侧用红漆标记出每层摊铺厚度，在精确整平时用水准仪进行测量在到达设计标高每间隔2m用白灰做出标记。面层摊铺时，以原始路面为控制基准，按原状路面坡度在每幅摊铺边缘处测放高程控制点，控制摊铺高度。5、竣工测量(1)及时收集原始资料，保证竣工测量工作顺利进行。(2)本工程采用分段施工，所以竣工测量工作也分段进行。(3)管道安装完成后，回填前进行竣工测量工作。(4)测量安装完管道平面位置及高程，并确保数据准确。(5)管道竣工后偏差符合相关要求，并测绘竣工图。
