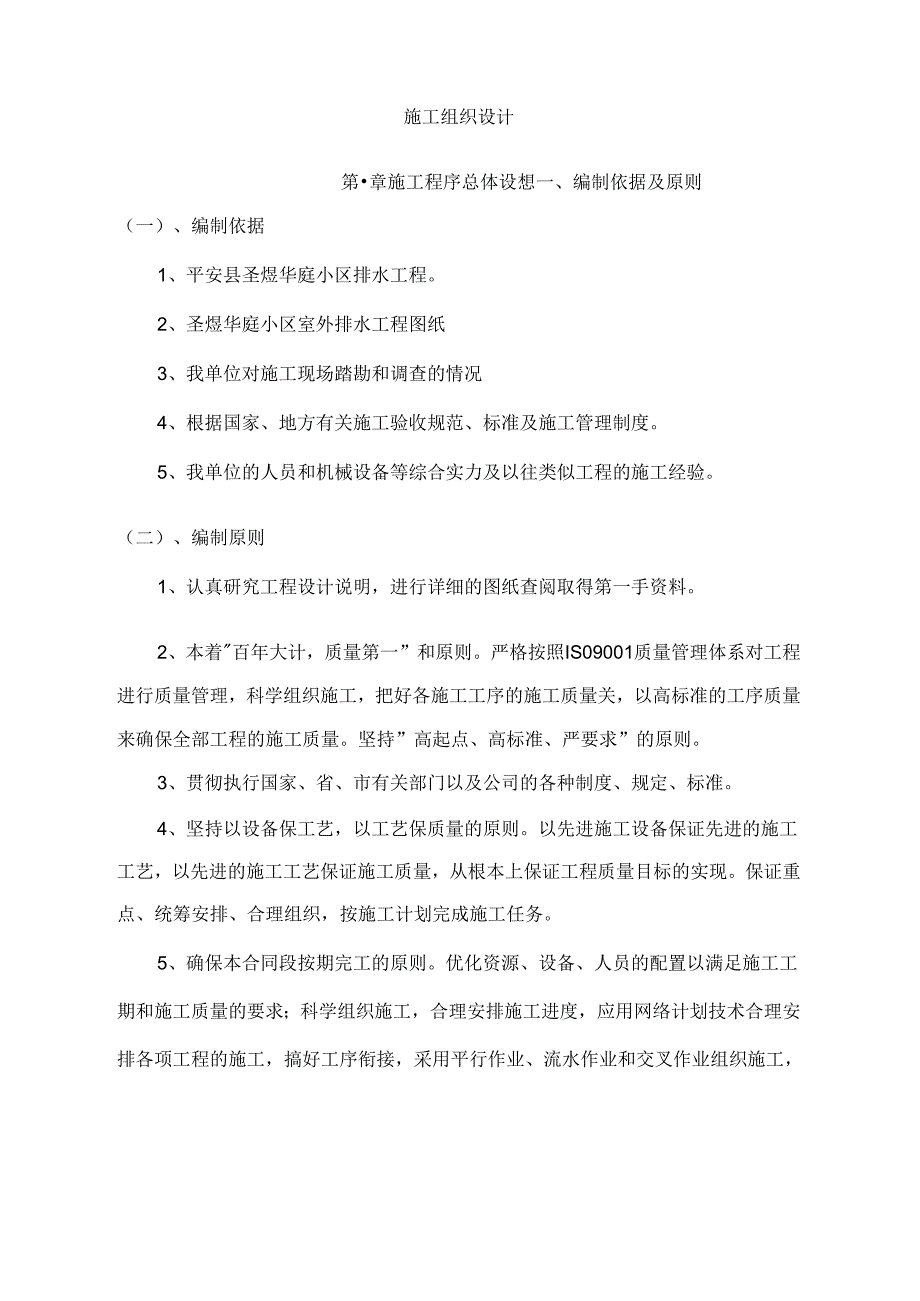

1、施工组织设计第章施工程序总体设想一、编制依据及原则（一）、编制依据1、平安县圣煜华庭小区排水工程。2、圣煜华庭小区室外排水工程图纸3、我单位对施工现场踏勘和调查的情况4、根据国家、地方有关施工验收规范、标准及施工管理制度。5、我单位的人员和机械设备等综合实力及以往类似工程的施工经验。（二）、编制原则1、认真研究工程设计说明，进行详细的图纸查阅取得第一手资料。2、本着百年大计，质量第一”和原则。严格按照IS09001质量管理体系对工程进行质量管理，科学组织施工，把好各施工工序的施工质量关，以高标准的工序质量来确保全部工程的施工质量。坚持”高起点、高标准、严要求”的原则。3、贯彻执行国家、省、市有

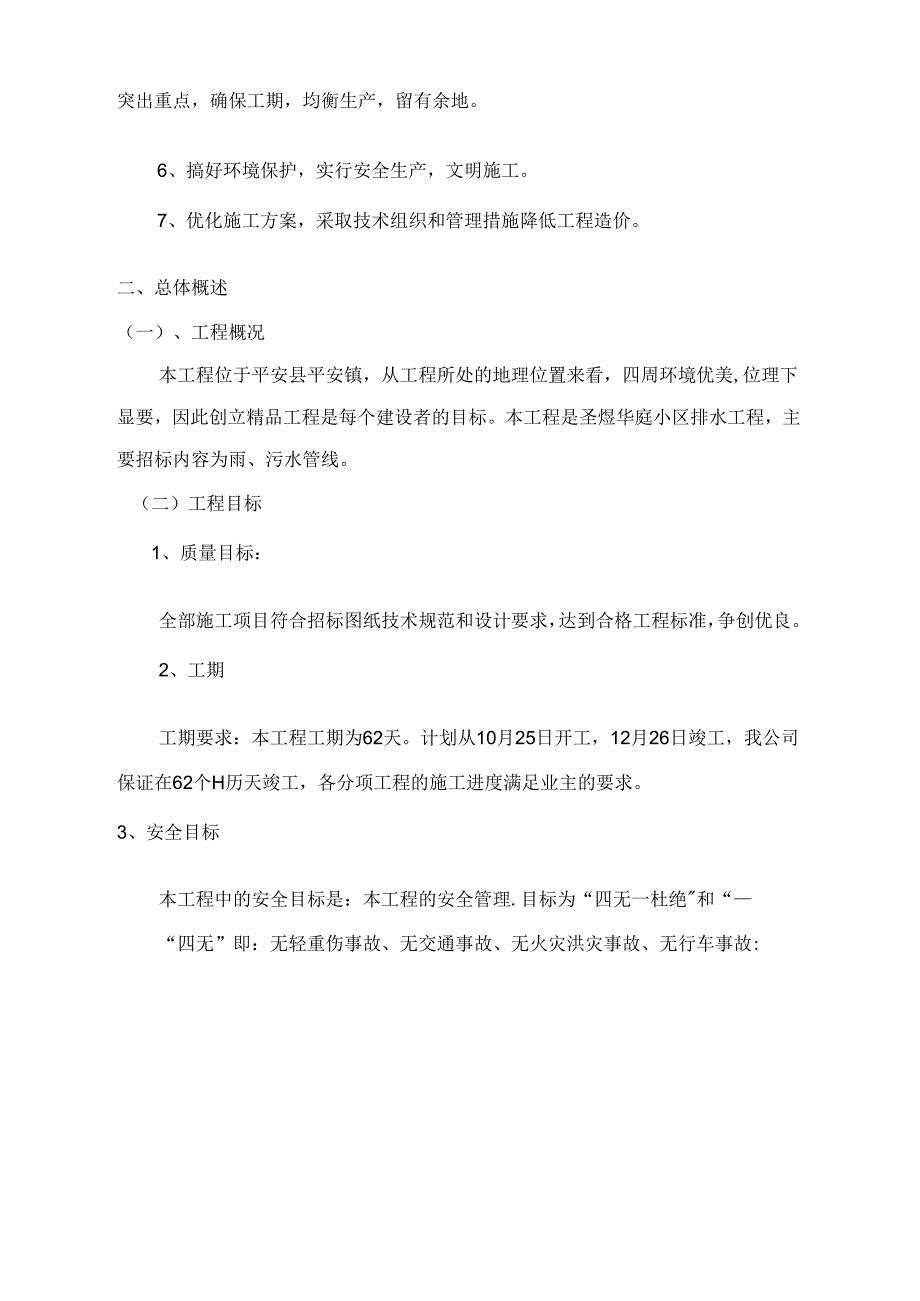

2、关部门以及公司的各种制度、规定、标准。4、坚持以设备保工艺，以工艺保质量的原则。以先进施工设备保证先进的施工工艺，以先进的施工工艺保证施工质量，从根本上保证工程质量目标的实现。保证重点、统筹安排、合理组织，按施工计划完成施工任务。5、确保本合同段按期完工的原则。优化资源、设备、人员的配置以满足施工工期和施工质量的要求；科学组织施工，合理安排施工进度，应用网络计划技术合理安排各项工程的施工，搞好工序衔接，采用平行作业、流水作业和交叉作业组织施工，突出重点，确保工期，均衡生产，留有余地。6、搞好环境保护，实行安全生产，文明施工。7、优化施工方案，采取技术组织和管理措施降低工程造价。二、总体概述（一
3、）、工程概况本工程位于平安县平安镇，从工程所处的地理位置来看，四周环境优美,位理下显要，因此创立精品工程是每个建设者的目标。本工程是圣煜华庭小区排水工程，主要招标内容为雨、污水管线。（二）工程目标1、质量目标：全部施工项目符合招标图纸技术规范和设计要求，达到合格工程标准，争创优良。2、工期工期要求：本工程工期为62天。计划从10月25日开工，12月26日竣工，我公司保证在62个H历天竣工，各分项工程的施工进度满足业主的要求。3、安全目标本工程中的安全目标是：本工程的安全管理.目标为“四无一杜绝和“四无”即：无轻重伤事故、无交通事故、无火灾洪灾事故、无行车事故:依科内容仅仗伤学习徐厉,如行不当成

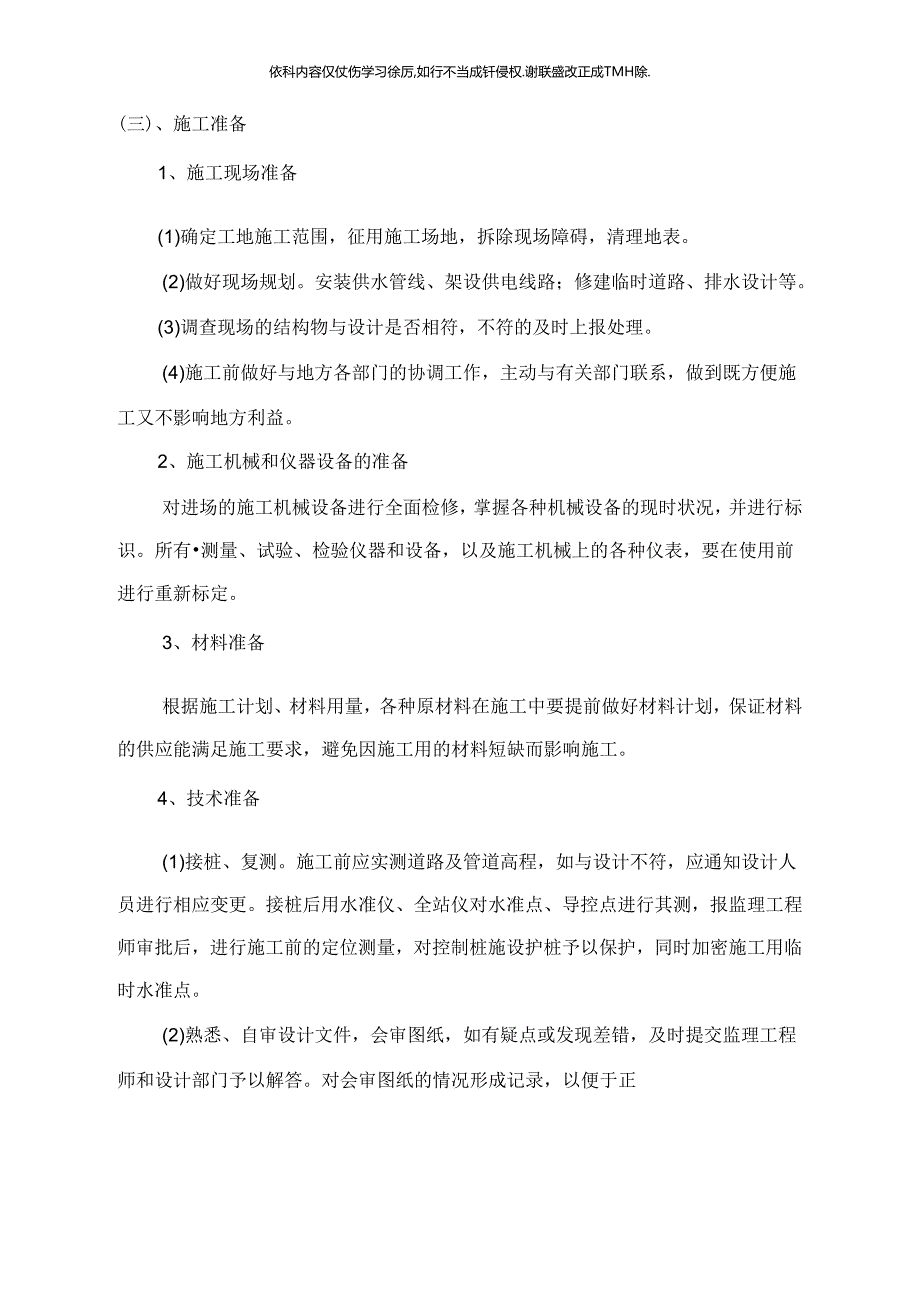

4、钎侵权.谢联盛改正成TMH除.(三)、施工准备1、施工现场准备(1)确定工地施工范围，征用施工场地，拆除现场障碍，清理地表。(2)做好现场规划。安装供水管线、架设供电线路；修建临时道路、排水设计等。(3)调查现场的结构物与设计是否相符，不符的及时上报处理。(4)施工前做好与地方各部门的协调工作，主动与有关部门联系，做到既方便施工又不影响地方利益。2、施工机械和仪器设备的准备对进场的施工机械设备进行全面检修，掌握各种机械设备的现时状况，并进行标识。所有测量、试验、检验仪器和设备，以及施工机械上的各种仪表，要在使用前进行重新标定。3、材料准备根据施工计划、材料用量，各种原材料在施工中要提前做好材料
5、计划，保证材料的供应能满足施工要求，避免因施工用的材料短缺而影响施工。4、技术准备(1)接桩、复测。施工前应实测道路及管道高程，如与设计不符，应通知设计人员进行相应变更。接桩后用水准仪、全站仪对水准点、导控点进行其测，报监理工程师审批后，进行施工前的定位测量，对控制桩施设护桩予以保护，同时加密施工用临时水准点。(2)熟悉、自审设计文件，会审图纸，如有疑点或发现差错，及时提交监理工程师和设计部门予以解答。对会审图纸的情况形成记录，以便于正第二章各施工段的划分根据本工程的施工特点和我公司以往的施工经验，为了确保工程工期，合理安排施工顺序和流水作业，科学合理的组织穿插交叉施工，避免相互制约，本着均衡
6、劳动力，最大限度的利用机械设备的原则，将工程划分为九个施工段：第一施工段：管沟土石方施工管沟土石方施工队由一个机械化施工队来完成，负责全线的管网开挖及管沟回填。第二施工段：管道基础施工队负责全线雨、污水管的碎基础及砂石基础。第三施工段：管道施工队负责雨、污水管线的敷设工作。第四施工段：砌筑施工队负贲全线检杳井砌筑工作。负责道路的基层填筑与碾压负责道路的混凝土面层施工第五施工队：综合施工队负责管网的闭水试验及其它零星工程。九个施工段施工中充分利用时间、空间、平面，组织立体交叉作业。资”内容仅供建学习&老，如布不巧或衣停权,iKj61.Ett1.1粒径不大于15Omm,质地坚硬，表面无水锈、污泥杂
7、质等。二、主要机具设备1、机具设备混凝土搅拌机、机动翻斗车、插入式振动器等。三、作业条件检行红核基础轴线、标高，在槽帮或模板上标好混凝土浇筑标高：大面积浇筑的基础，每隔3m左右钉上水平桩.四、施工操作工艺1、混凝土拌制应认其计量，按配合比投料，每罐投料顺序为：石了一水泥一砂子一水。严格控制加水量，搅拌要均匀，最短时间不少于90s。2、混凝土搅拌完后，应及时用于推乍、机动翻斗车或吊斗运至浇筑地点。运送时应防止离析或水泥浆流失；如有离析，应进行二次拌合，拌好的碎超过2小时仍未使用的，不得使用。3、浇筑时如高度超过2m.应使用串筒、溜槽卜.料，以防止混凝土发生离析现象。4、浇筑条形基础应分段分层连续
8、进行，般不留施工缝。各段各层间应互相衔接，每段长2-3m.使逐段逐层呈阶梯形推进，浇注先使混凝上充满模板边角，然后浇筑中间部分,以保证混凝土密实。5、混凝土捣固一般采用插入式振动器，其移动间距不大于作用半径的1.5倍。6、混凝土浇筑过程中，应有专人负责注意观察模板、支撑、管道和顶留孔洞有无走动情况，当发现变形位移时，应立即停止浇筑，并应在已浇资料内容仅供您学习叁名,如“不当St否段杈,请联系改正或当加除、上下应设坡道，不得踩踏模板支撑。第六节雨、污水管道安装管道混凝土铺设完毕后，即可进行雨、污水管道安装工作。具体施工方法如F：一、雨、污水管道安装()、下管前的准备工作1、检查管材、接口材料的质
9、垃。管材有破裂、接口缺肉、缺边等缺陷不允许使用。所用管材必须有产品合格证及检验报告。2、检查管子内、外表面应光洁平整，无蜂窝、坍落、露筋、空鼓。3、钢筋混凝土管外表面不允许有裂i;管内壁裂缝宽度不得超过0.05mm”表面的龟裂和砂浆层的干缩裂缝不在此限。4、检查基础的标高和中心线。碎管待基础混凝土强度须达到设计强度资H内容仅供史学习如仃不当成衣快权.诂联系I如1.成石制除.等级的50%和不小于5Mpa时方准卜管。5、校正测量及复核坡度板，是否被挪动过.（二）、下管由于本工程所用管材为中500以下的钢筋混凝土管，完全能够采用人工下管。下管由两个检杳井间的一端开始，管道应慢慢下落到基础上，防止下管
10、绳索折断或突然冲击砸坏管基。管道进入沟槽内后，能上能下进行校正找直。稳管前将管口内外全刷洗干净。下管后找正拨直，在撬杠下垫以木板，不可直插在混凝土基础上，待两窖井间全部管子下完，检查坡度无误后即可接口。（三）、管子对中方法管子对中方法可采用两种方法（中心线法、边线法）（D对中心线法沿沟槽两边各打一龙门桩，桩上钉一块水平的木板；按沟槽前测定管道中心线所预留的隐蔽桩定出沟槽中心线，并在每个龙门板上钉个中心钉，使各中心钉连线是一条与槽沟中心线在同一个垂宜平面的直线，对中时，在下到沟内的管中用水平尺置于管中，使水平尺的水准泡居中。此时，若由中心钉连线垂下的垂直吊线上的重球经过水平尺的二等分点，即表明等
11、子中心线与沟槽中心线在同一个垂直平面内。（2）边线法将边线两端栓在槽壁的边桩上：对中时控制管子水平直径处外皮与边线间的距离为一常数，则表明管道处于中心位置。(四)、承插水泥接口带有承插头的雨、污水管道连接时，来用水泥砂浆填塞承口，一股用1:2水泥砂浆，施工时应将插口外壁及承口内壁刷净，然后将和好的水泥浆由下往上分层填入捣实，表面抹光后覆盖温草袋养护。(五)、四合一施工方法(D等基础混凝土达到设计强度50%和不得小于5Mpa后，将稳管、八字混凝土、包接头和抹带等四道工序连续施工。本工程基础为90(2)不可分隔间断作业。(3)洗刷干净管口并保持湿润。落管时徐徐放下，轻落在基础底下，立即找直找正拨正
12、，滚压至规定标高。(4)管子检好后，随后打八字和包接头混凝土，并抹带。但必须使基础,八字和包接头混凝土以及抹带合成一体。(5)打八字前，用水将接触的基础混凝土及管皮洗刷干净，八字及包接头混凝土，可分开浇筑，但两者必须合成一体，包接头模板的的规格质量：，应符合要求，支塔应牢固，在浇筑混凝土前应将模板用水湿润。(6)混凝土浇筑完毕后，应切实做好保养工作，严防管道受箧而使混凝土开裂脱落。二、化粪池、检杳井施工化粪池、检金井必须符合下列规范：化粪池、检行井施工质量验收严格按砌体工程施工度量验收规范(GB5O2O3-),建筑地基基础工程施工质量验收规范(GB50202-)混凝土结构工程施工质量验收规范(
13、GB5O2O4-)执行。资料内容仅供建学习卷有，如有不当或行fi权.iKj6EJHI.面为斗圆形，其直径同引入管道径相等。流槽上部应作垂直墙，其顶面应有0.05的坡度。排出管同引入管直径不相等，流槽应按两个不同直径作成渐扩形。弯曲流槽同管口连接处应有0.5倍直径的直线部分，弯曲部分为圆弧形，管端应同井壁内表面齐平。管径大于500mm,弯曲流槽同管的连接形式应由设计确定。在高级和一般路面上，井盖上表面同路面相平，允许偏差为5mm无路面时，井盖应高出室外设计标高50m明井应在井口周围以0.02的坡度向外作护坡。三、闭水试验雨、污水管道安装完毕后，将进行闭水试5佥，闭水试验程序如卜丁1、将被试验的管
14、段起点及终点检查井（又称为上游井及下游井）的管了两端用管胆堵好。2、在上游井的管沟边设置一试验水箱，如管道设在干燥型土层内，要求试验水位高度应当高山上游井管顶4m。3、将进水管接至堵板的卜侧，卜游井内管子的堵板卜侧应设泄水管，并挖好排水沟。管道应严密，并从水箱向管内充水，管道充满水后，一股应浸泡卜2昼夜再进行试验。4、量好水位，观察管口接头处是否严密不漏，如发现漏水应及时返修，作闭水试验，观察时间不应少于30min,水渗入和渗出量应不大于表的规定。HX）Om的管道在一昼夜内允许的渗出或渗入水理WDN(11n2003(K100S(K1.用筋混凝土汴25_45a测量渗水量时，可根据表计算出30In
