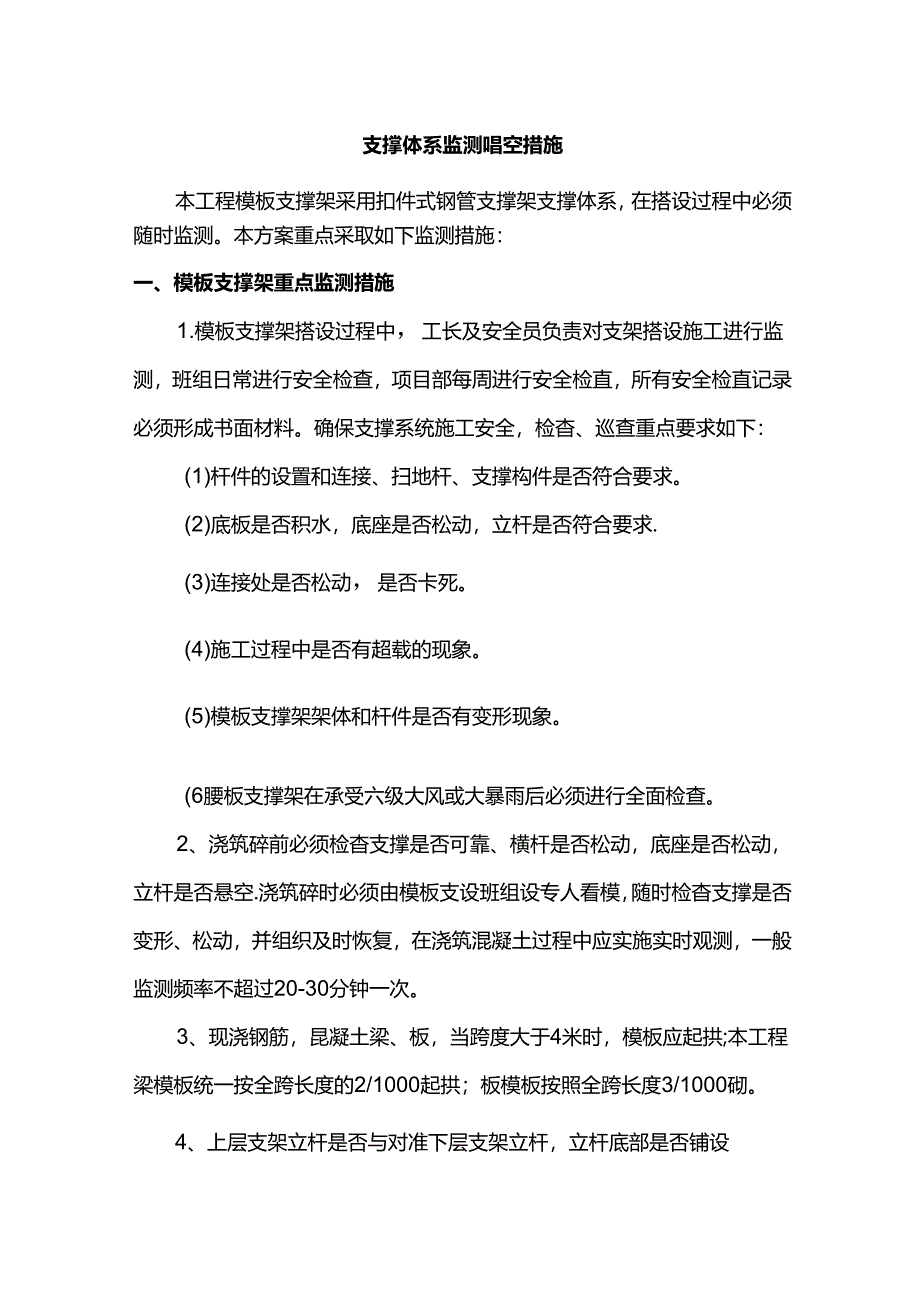

1、支撑体系监测唱空措施本工程模板支撑架采用扣件式钢管支撑架支撑体系，在搭设过程中必须随时监测。本方案重点采取如下监测措施：一、模板支撑架重点监测措施1.模板支撑架搭设过程中，工长及安全员负责对支架搭设施工进行监测，班组日常进行安全检查，项目部每周进行安全检直，所有安全检直记录必须形成书面材料。确保支撑系统施工安全，检杳、巡查重点要求如下：(1)杆件的设置和连接、扫地杆、支撑构件是否符合要求。(2)底板是否积水，底座是否松动，立杆是否符合要求.(3)连接处是否松动，是否卡死。(4)施工过程中是否有超载的现象。(5)模板支撑架架体和杆件是否有变形现象。(6腰板支撑架在承受六级大风或大暴雨后必须进行全

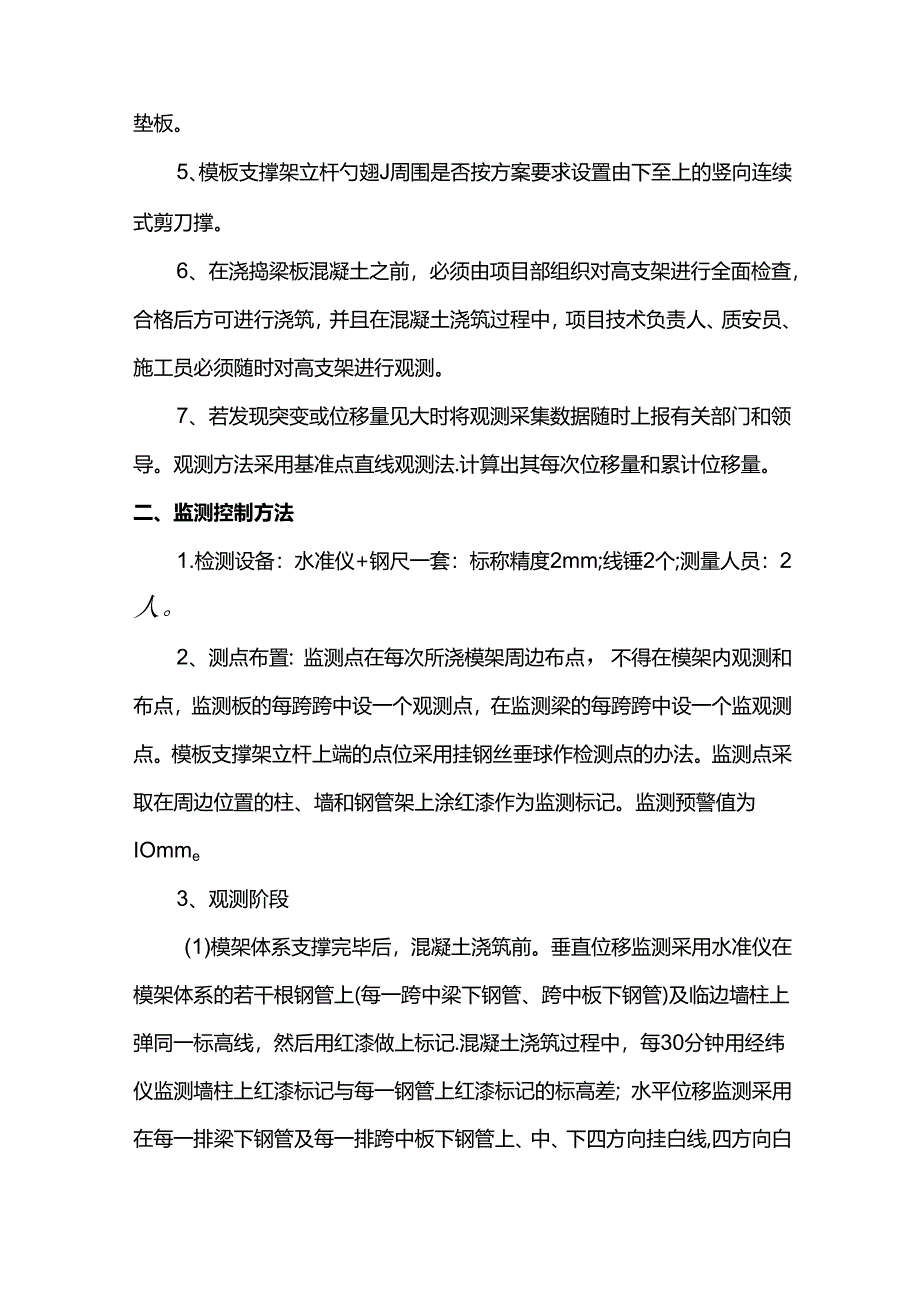

2、面检查。2、浇筑碎前必须检杳支撑是否可靠、横杆是否松动，底座是否松动，立杆是否悬空.浇筑碎时必须由模板支设班组设专人看模，随时检杳支撑是否变形、松动，并组织及时恢复，在浇筑混凝土过程中应实施实时观测，一般监测频率不超过20-30分钟一次。3、现浇钢筋，昆凝土梁、板，当跨度大于4米时，模板应起拱;本工程梁模板统一按全跨长度的2/1000起拱；板模板按照全跨长度3/1000砌。4、上层支架立杆是否与对准下层支架立杆，立杆底部是否铺设垫板。5、模板支撑架立杆勺翅J周围是否按方案要求设置由下至上的竖向连续式剪刀撑。6、在浇捣梁板混凝土之前，必须由项目部组织对高支架进行全面检查，合格后方可进行浇筑，并且
3、在混凝土浇筑过程中，项目技术负责人、质安员、施工员必须随时对高支架进行观测。7、若发现突变或位移量见大时将观测采集数据随时上报有关部门和领导。观测方法采用基准点直线观测法.计算出其每次位移量和累计位移量。二、监测控制方法1.检测设备：水准仪+钢尺一套：标称精度2mm;线锤2个;测量人员：2人。2、测点布置：监测点在每次所浇模架周边布点，不得在模架内观测和布点，监测板的每跨跨中设一个观测点，在监测梁的每跨跨中设一个监观测点。模板支撑架立杆上端的点位采用挂钢丝垂球作检测点的办法。监测点采取在周边位置的柱、墙和钢管架上涂红漆作为监测标记。监测预警值为IOmme3、观测阶段(1)模架体系支撑完毕后，混

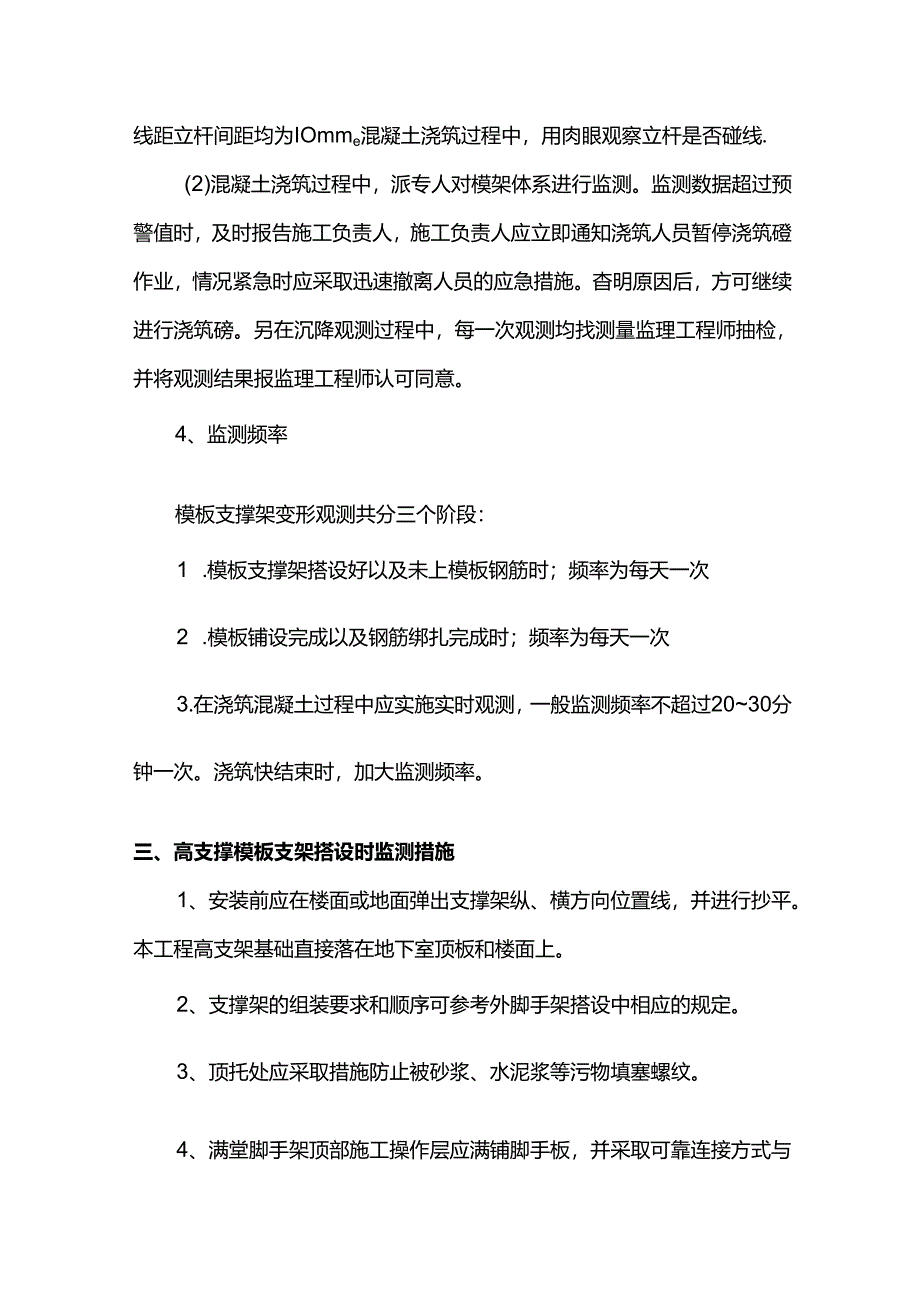

4、凝土浇筑前。垂直位移监测采用水准仪在模架体系的若干根钢管上(每一跨中梁下钢管、跨中板下钢管)及临边墙柱上弹同一标高线，然后用红漆做上标记.混凝土浇筑过程中，每30分钟用经纬仪监测墙柱上红漆标记与每一钢管上红漆标记的标高差；水平位移监测采用在每一排梁下钢管及每一排跨中板下钢管上、中、下四方向挂白线,四方向白线距立杆间距均为IOmme混凝土浇筑过程中，用肉眼观察立杆是否碰线.(2)混凝土浇筑过程中，派专人对模架体系进行监测。监测数据超过预警值时，及时报告施工负责人，施工负责人应立即通知浇筑人员暂停浇筑磴作业，情况紧急时应采取迅速撤离人员的应急措施。杳明原因后，方可继续进行浇筑磅。另在沉降观测过程中
5、，每一次观测均找测量监理工程师抽检，并将观测结果报监理工程师认可同意。4、监测频率模板支撑架变形观测共分三个阶段：1 .模板支撑架搭设好以及未上模板钢筋时；频率为每天一次2 .模板铺设完成以及钢筋绑扎完成时；频率为每天一次3.在浇筑混凝土过程中应实施实时观测，一般监测频率不超过2030分钟一次。浇筑快结束时，加大监测频率。三、高支撑模板支架搭设时监测措施1、安装前应在楼面或地面弹出支撑架纵、横方向位置线，并进行抄平。本工程高支架基础直接落在地下室顶板和楼面上。2、支撑架的组装要求和顺序可参考外脚手架搭设中相应的规定。3、顶托处应采取措施防止被砂浆、水泥浆等污物填塞螺纹。4、满堂脚手架顶部施工操
6、作层应满铺脚手板，并采取可靠连接方式与支撑架横梁固定。5、搭设用的钢管规格、间距、扣件应符合设计要求，每根立杆底部应设置垫板或者垫木。6、立杆底部的垫板应有足够的强度和支承面积目应中心承载。7、模板及其支架在安装过程中，必须设置有效的防倾覆临时固定设施。四、高支撑模板支架使用时监测措施1、脚手架使用过程中应避免产生偏心荷载。泵送混凝土时,应随浇、随捣、随平整，混凝土不可堆在输送管道出口处，以免产生较大的堆积荷载，使架子偏心受荷；装卸其它物料时亦防止对模板支撑或脚手架产生偏心、振动和冲击。2、水平加固杆、交叉支撑等不得随意拆卸,施工要求拆卸时，应待施工完毕后马上补齐。3、模板支撑及满堂脚手架下方，施工人员不得经常出入.4、穿着安全：现场操作人员不得赤脚、穿硬底鞋、拖鞋或高跟鞋，必须戴安全帽.5、浇筑同时应控制混凝土出料时不成堆，泵管设置严禁与支撑架连接且不得与外架连接,泵管设置应另外进行加固以防碰到架体使架体变形失稳.6、支撑架上堆料限制：支撑架的操作层应保持畅通，不得堆放超载的材料。交通过道应有适当高度。工作前应检查脚手架的牢固性和稳定性。7、模板和支撑承载安全模板在支撑系统未钉稳牢前不得上人；在未安装好的梁底板或平台上不得放重物或行走。在安装好的模板上,不得堆放超载的材料和设备等。
