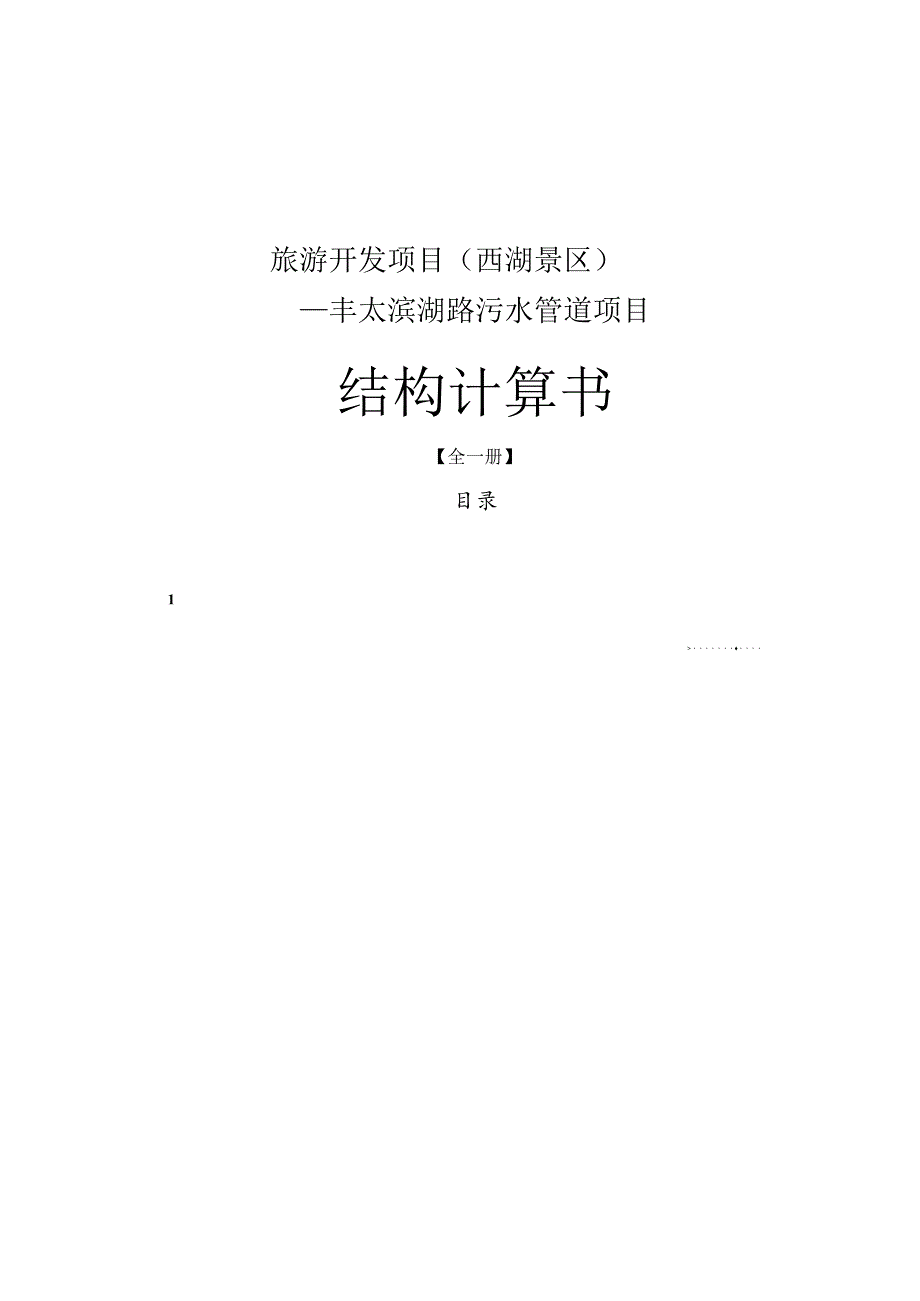

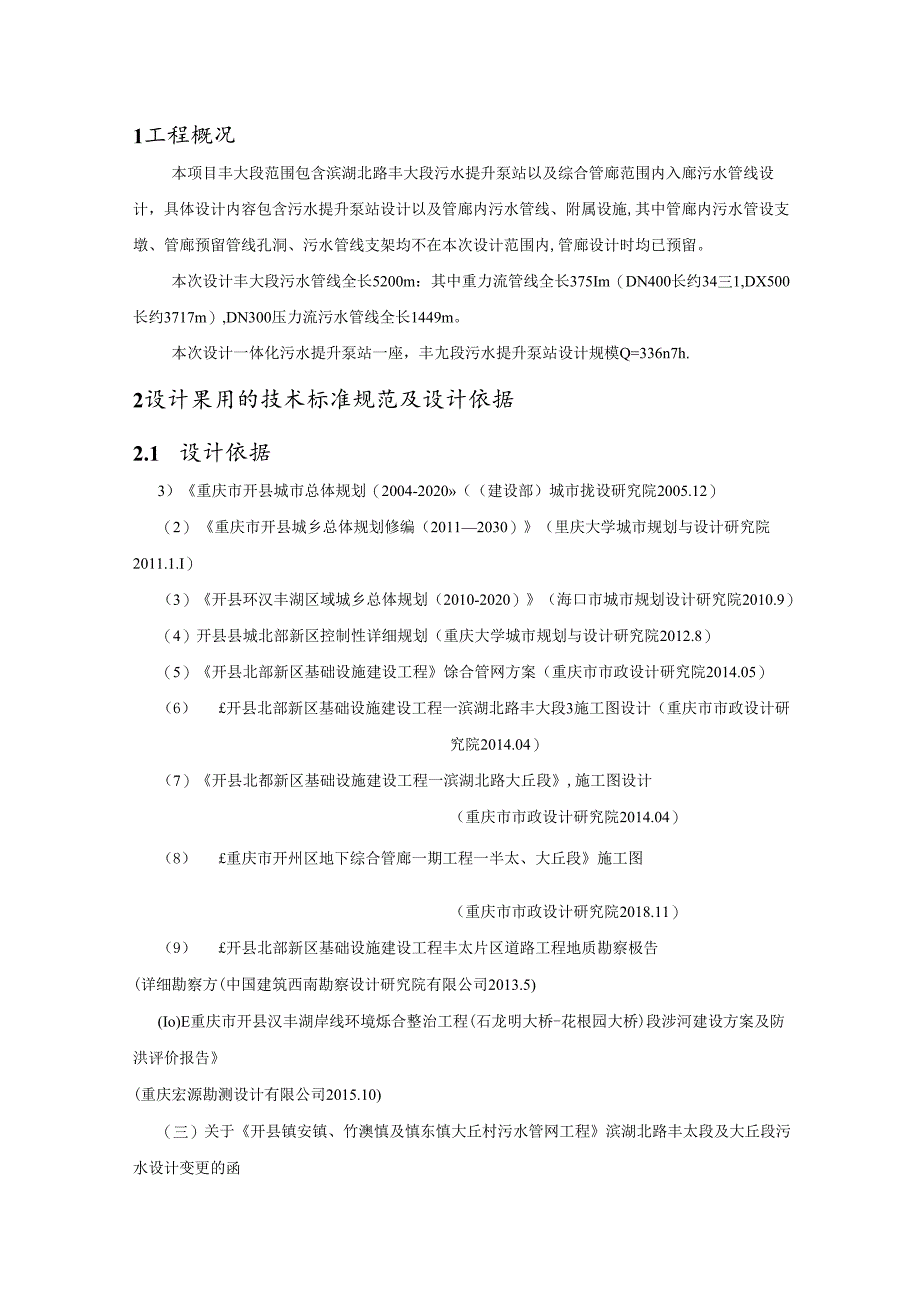

1、旅游开发项目（西湖景区）丰太滨湖路污水管道项目结构计算书【全一册】目录1 工糕况22 设计录用的技术标准加蒐及设计依务.22.1 设计依据22.2 采用的规苞标次3*构计算3.1 顶管工作井43.2 加管接收井91工程概况本项目丰大段范围包含滨湖北路丰大段污水提升泵站以及综合管廊范围内入廊污水管线设计，具体设计内容包含污水提升泵站设计以及管廊内污水管线、附属设施,其中管廊内污水管设支墩、管廊预留管线孔洞、污水管线支架均不在本次设计范围内,管廊设计时均已预留。本次设计丰大段污水管线全长5200m：其中重力流管线全长375Im（DN400长约34三1,DX500长约3717m）,DN300压力流污
2、水管线全长1449m。本次设计一体化污水提升泵站一座，丰尢段污水提升泵站设计规模Q=336n7h.2设计果用的技术标准规范及设计依据2.1 设计依据3）重庆市开县城市总体规划（2004-2020（建设部）城市拢设研究院2005.12）（2） 重庆市开县城乡总体规划修编（20112030）（里庆大学城市规划与设计研究院2011.1.I）（3）开县环汉丰湖区域城乡总体规划（2010-2020）（海口市城市规划设计研究院2010.9）（4）开县县城北部新区控制性详细规划（重庆大学城市规划与设计研究院2012.8）（5）开县北部新区基础设施建设工程馀合管网方案（重庆市市政设计研究院2014.05）（6
3、） 开县北部新区基础设施建设工程一滨湖北路丰大段3施工图设计（重庆市市政设计研究院2014.04）（7）开县北都新区基础设施建设工程一滨湖北路大丘段,施工图设计（重庆市市政设计研究院2014.04）（8） 重庆市开州区地下综合管廊一期工程一半太、大丘段施工图（重庆市市政设计研究院2018.11）（9） 开县北部新区基础设施建设工程丰太片区道路工程地质勘察极告(详细勘察方(中国建筑西南勘察设计研究院有限公司2013.5)(Io)E重庆市开县汉丰湖岸线环境烁合整治工程(石龙明大桥-花根园大桥)段涉河建设方案及防洪评价报告(重庆宏源勘测设计有限公司2015.10)（三）关于开县镇安镇、竹澳慎及慎东慎

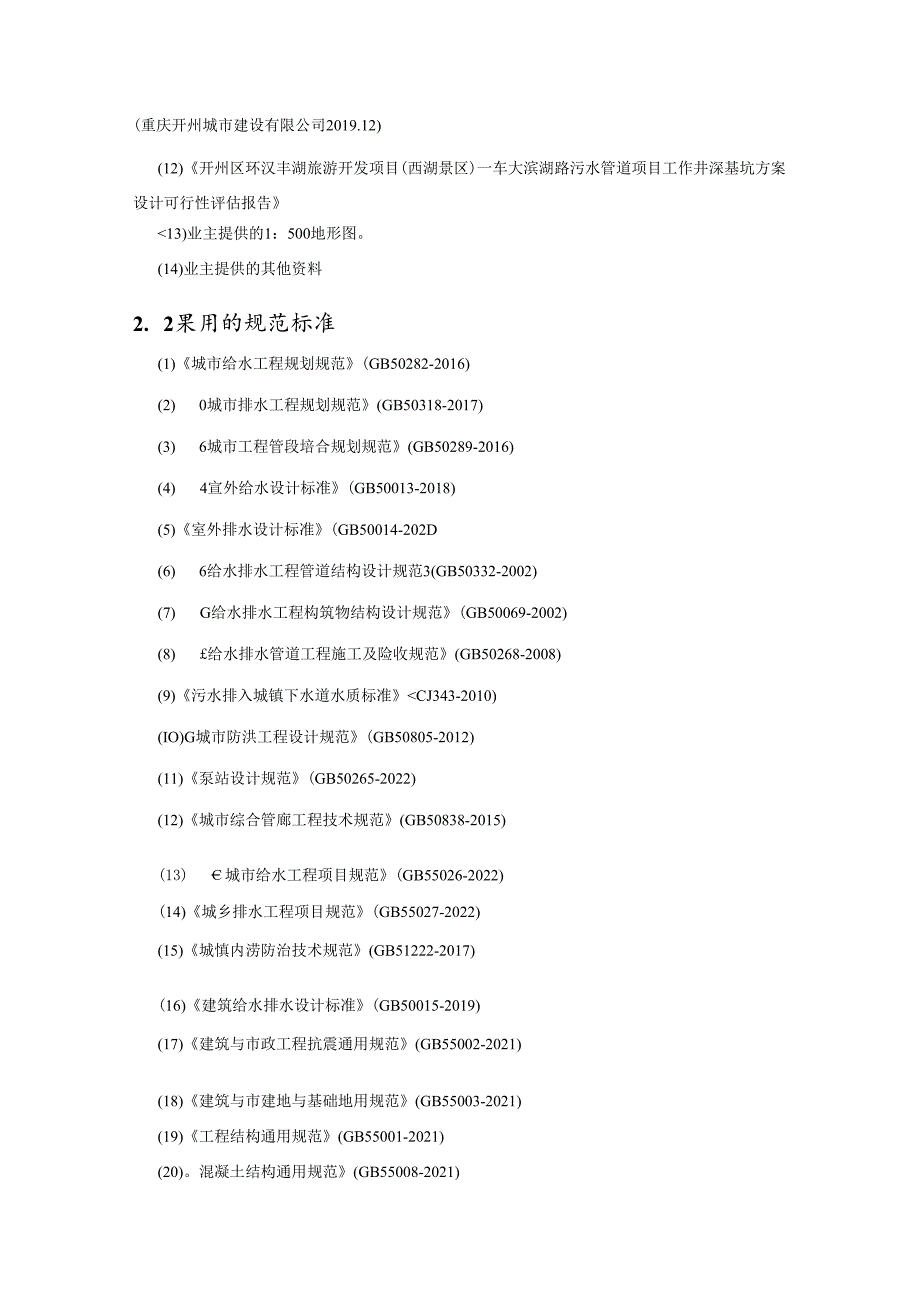

4、大丘村污水管网工程滨湖北路丰太段及大丘段污水设计变更的函(重庆开州城市建设有限公司2019.12)(12)开州区环汉丰湖旅游开发项目(西湖景区)一车大滨湖路污水管道项目工作井深基坑方案设计可行性评估报告13)业主提供的1：500地形图。(14)业主提供的其他资料2. 2果用的规范标准(1)城市给水工程规划规范(GB50282-2016)(2) 0城市排水工程规划规范(GB50318-2017)(3) 6城市工程管段培合规划规范(GB50289-2016)(4) 4宣外给水设计标准(GB50013-2018)(5)室外排水设计标准(GB50014-202D(6) 6给水排水工程管道结构设计规范3
5、(GB50332-2002)(7) G给水排水工程构筑物结构设计规范(GB50069-2002)(8) 给水排水管道工程施工及险收规范(GB50268-2008)(9)污水排入城镇下水道水质标准CJ343-2010)(IO)G城市防洪工程设计规范(GB50805-2012)(11)泵站设计规范(GB50265-2022)(12)城市综合管廊工程技术规范(GB50838-2015)(13) 城市给水工程项目规范(GB55026-2022)(14)城乡排水工程项目规范(GB55027-2022)(15)城慎内涝防治技术规范(GB51222-2017)(16)建筑给水排水设计标准(GB50015-2
6、019)(17)建筑与市政工程抗震通用规范(GB55002-2021)(18)建筑与市建地与基础地用规范(GB55003-2021)(19)工程结构通用规范(GB55001-2021)(20)。混凝土结构通用规范(GB55008-2021)(21)一体化预制泵站工程技术标准(CJJT285-2018)3结构计算3.1顶管工作井1设计资料1. 1基本信息EM形水池形式:敞口池内液体Hi度10.OkNZm1浮托力折减系数1.oo裂绘宽度限值020m111抗浮安全系数1.Io水池的几何尺寸如下图所示:1.2 荷我信息活荷或组合系数:0.90荷觐分项系数：自:1.30其它恒栽:1.30地下水压：1.5
7、0其它活狼：1.50荷我准永久伪系数：顶板活荷栽：0.40地面堆积荷段:0.50地下水压：1.00温（湿）度作用：1.00活载调整系数：其它活就:1.00壁面温差：10.OC温差内力折及系数:0.65混凝土线膨胀系数:0.000010不考虑温度材料强度折减1.3 混凝上与上信息土天然重度:18.00kNm,土饱和重度:20.OOkNZm土内摩擦角2:30.0度地菸承蒙力特征值fak=200.OOkPa基础宽度和理深的地域承载力慵正系数11b=1.00,d=1.00混凝土等级:C30纵筋级别:IIRB400混凝土里:度:25.00k!m配筋调整系数：1.20纵筋保护层厚度：位置顶板（三m）池壁（
8、“加底板加）上恻（内眇-4035卜恻（外恻）-35502计算内容（1）荷载标准值计算 2）抗浮验和（3）地葩承载力计算（4）内力及配筋计算 5）裂缝计算z=24.63m2池壁自SGs=t,=25.00X24.630.30=184.73kN水池自重GPS+GbE873.17+184.73=2057.9OkN池内水自Gw=p.ic=O.00X19.63=0.OOkN战础底面的压力Pk=(GP+G)A11=2057.90/21.63=83.55kPa基础宽度大于3或埋置深度大于O.5m,需修正承战力特征值计算地基承载力特征值修正值：f.=f*+IUy(b-3)+.Jd-O.5)地下水位位于底板下Im
9、以内，考虑地下水水池底板底下的上的重度r=三w-Y4=20.0010.00-10.00kNm,水池底板底以上土的加权平均重度Y.=Y产18.00kNm,f.=20O.00+1.OOX10.OOX(5.6003)=226.OOkPam=83.55kPa）专矩外儡受拉为正，轴力受拉为正顶板:下他受拉为正,底板:上Ie受拉为正按给水持水工程结构设计手册3静力计算有表池壁的约束条件：上端自由.下端固定范内力计算查表系数Hi7dt=1.5.00075.300X0.30=141.5156,按56查表.荷我祖合：（1） Hi水试验：池内有水，池外无土（2）使用时池内无水：池内无水.池外有土3）正常使用：池内
10、有水.池外有土闭水试骗:基本姐合：1.5OX湿度作用标准组合：1.0OX温度作用准永久组合：1.0OX温度作用设计值/标准值/准永久值位置竖向弯矩环向弯矩环向轴力O.OOH0.00/0.00/0.0021.94/14.62/14.62299.75/199.84/199.840.IOU18.61/12.41/12.4125.04/16.69/16.6959.85/39.90/39.900.20H27.25/18.16/18.1626.18/17.65/17.65-24.48/-16.32/-16.320.30H26.90/17.94/17.9126.42/17.61/17.611.49/0.99
11、/0.990.40U26.32/17.55/17.5526.32/17.55/17.551.67/1.11/1.I1.0.50H26.32/17.55/17.5526.32/17.55/17.550.00/0.00/0.000.60U26.32/17.55/17.5526.32/17.55/17.550.00/0.00/0.000.70H26.32/17.55/17.5526.32/17.55/17.550.00/0.00/0.000.75H26.32/17.55/17.5526.32/17.55/17.550.00/0.00/0.000.80H26.32/17.55/17.5526.32/1
12、7.55/17.550.00/0.00/0.000.851126.32/17.55/17.5526.32/17.55/17.550.00/0.00/0.000.90H26.32/17.55/17.5526.32/17.55/17.550.00/0.00/0.00O.95H26.32/17.55/17.5526.32/17.55/17.550.00/0.00/0.OO1.(X)H26.32/17.55/17.5526.32/17.55/17.550.00/0.00/0.OO使用时池内无水:地本组合：1.5QX温度作用标准组合：1.0OX温度作用准永久组合:1.00X混衣作用设计V标准值/准永久依
