《旧房改造项目暖通工程施工方案全套.docx》由会员分享,可在线阅读,更多相关《旧房改造项目暖通工程施工方案全套.docx(12页珍藏版)》请在第壹文秘上搜索。

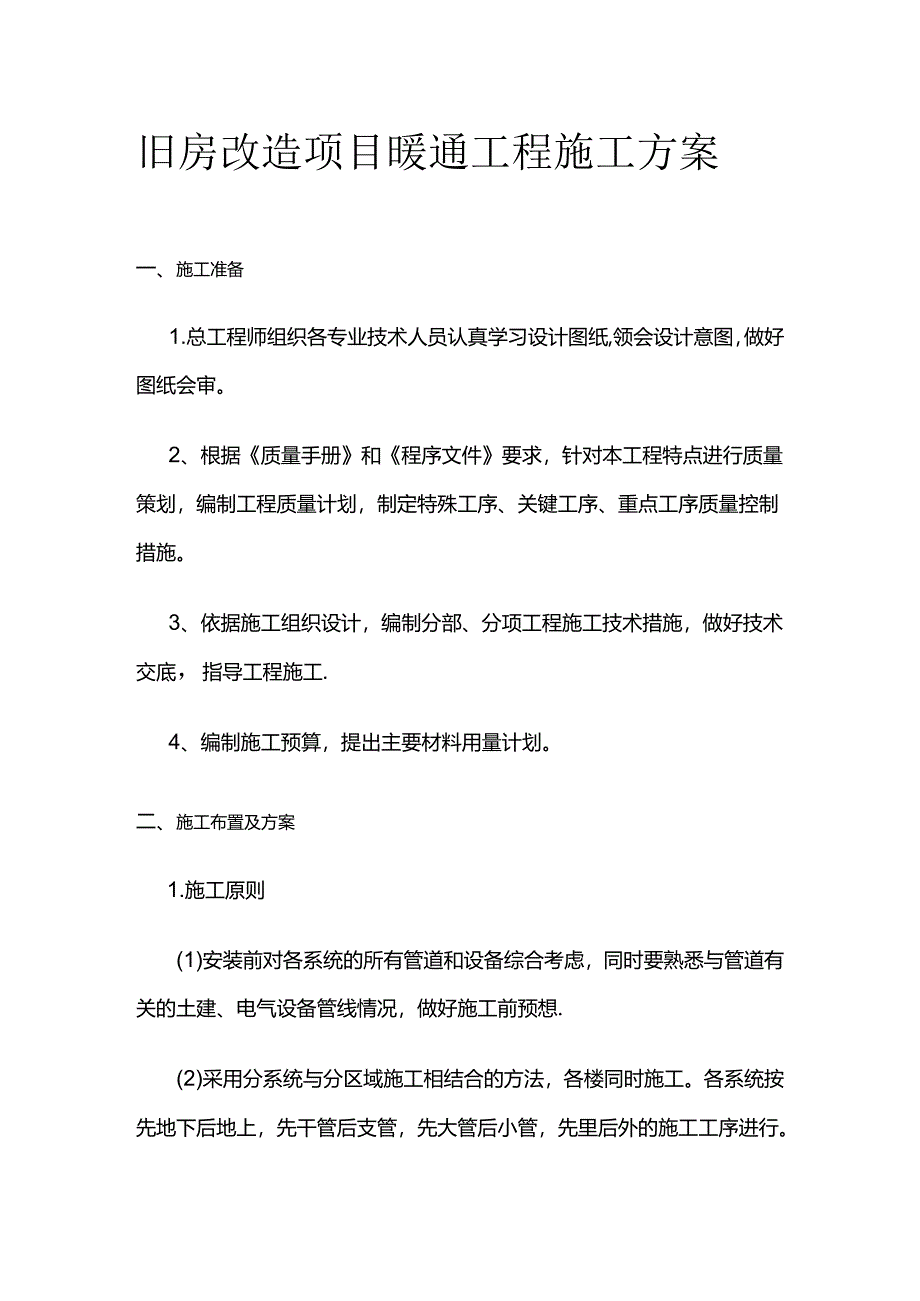

1、旧房改造项目暖通工程施工方案一、施工准备1.总工程师组织各专业技术人员认真学习设计图纸,领会设计意图,做好图纸会审。2、根据质量手册和程序文件要求,针对本工程特点进行质量策划,编制工程质量计划,制定特殊工序、关键工序、重点工序质量控制措施。3、依据施工组织设计,编制分部、分项工程施工技术措施,做好技术交底,指导工程施工.4、编制施工预算,提出主要材料用量计划。二、施工布置及方案1.施工原则(1)安装前对各系统的所有管道和设备综合考虑,同时要熟悉与管道有关的土建、电气设备管线情况,做好施工前预想.(2)采用分系统与分区域施工相结合的方法,各楼同时施工。各系统按先地下后地上,先干管后支管,先大管后

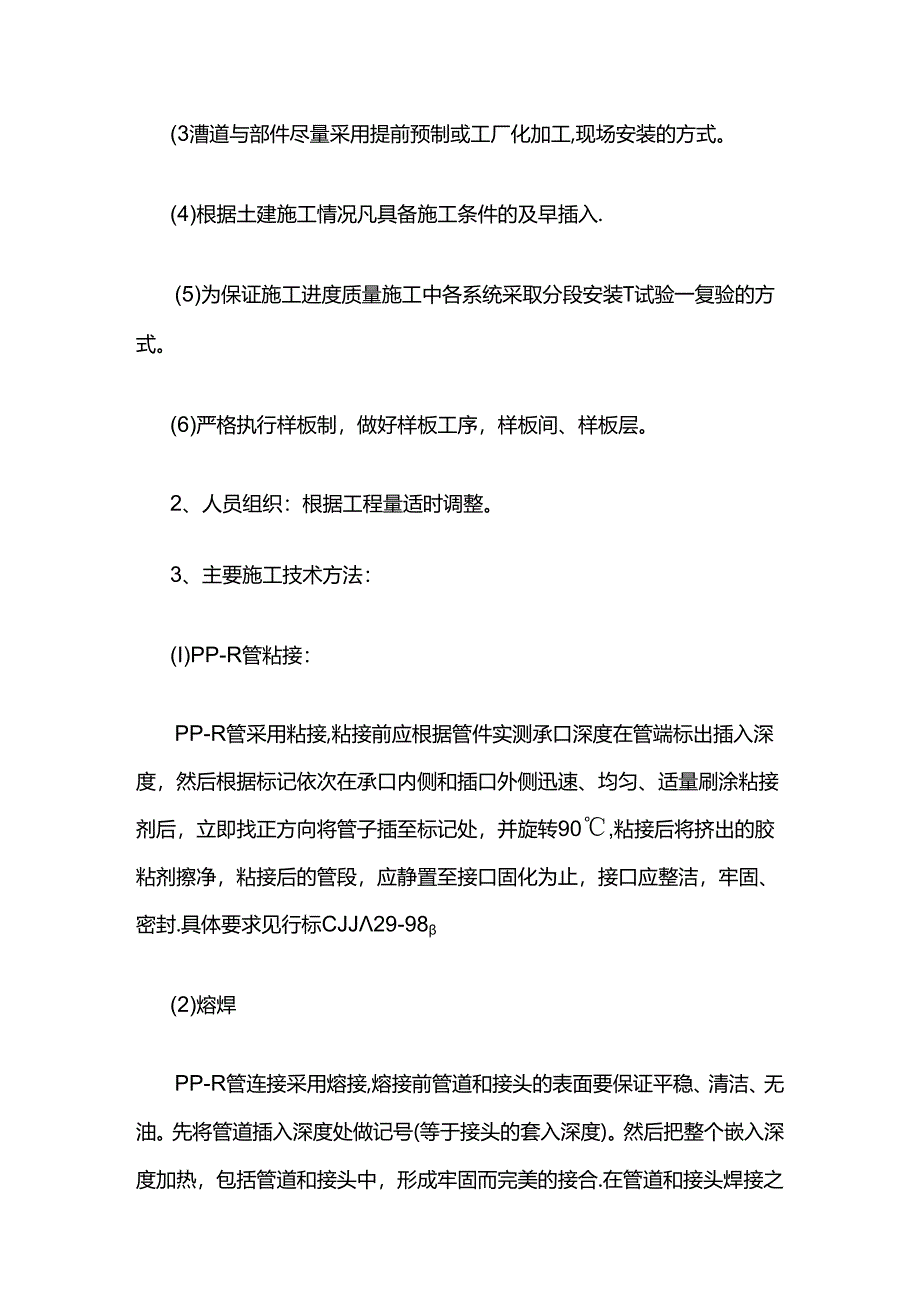

2、小管,先里后外的施工工序进行。(3漕道与部件尽量采用提前预制或工厂化加工,现场安装的方式。(4)根据土建施工情况凡具备施工条件的及早插入.(5)为保证施工进度质量施工中各系统采取分段安装T试验一复验的方式。(6)严格执行样板制,做好样板工序,样板间、样板层。2、人员组织:根据工程量适时调整。3、主要施工技术方法:(I)PP-R管粘接:PP-R管采用粘接,粘接前应根据管件实测承口深度在管端标出插入深度,然后根据标记依次在承口内侧和插口外侧迅速、均匀、适量刷涂粘接剂后,立即找正方向将管子插至标记处,并旋转90,粘接后将挤出的胶粘剂擦净,粘接后的管段,应静置至接口固化为止,接口应整洁,牢固、密封.具

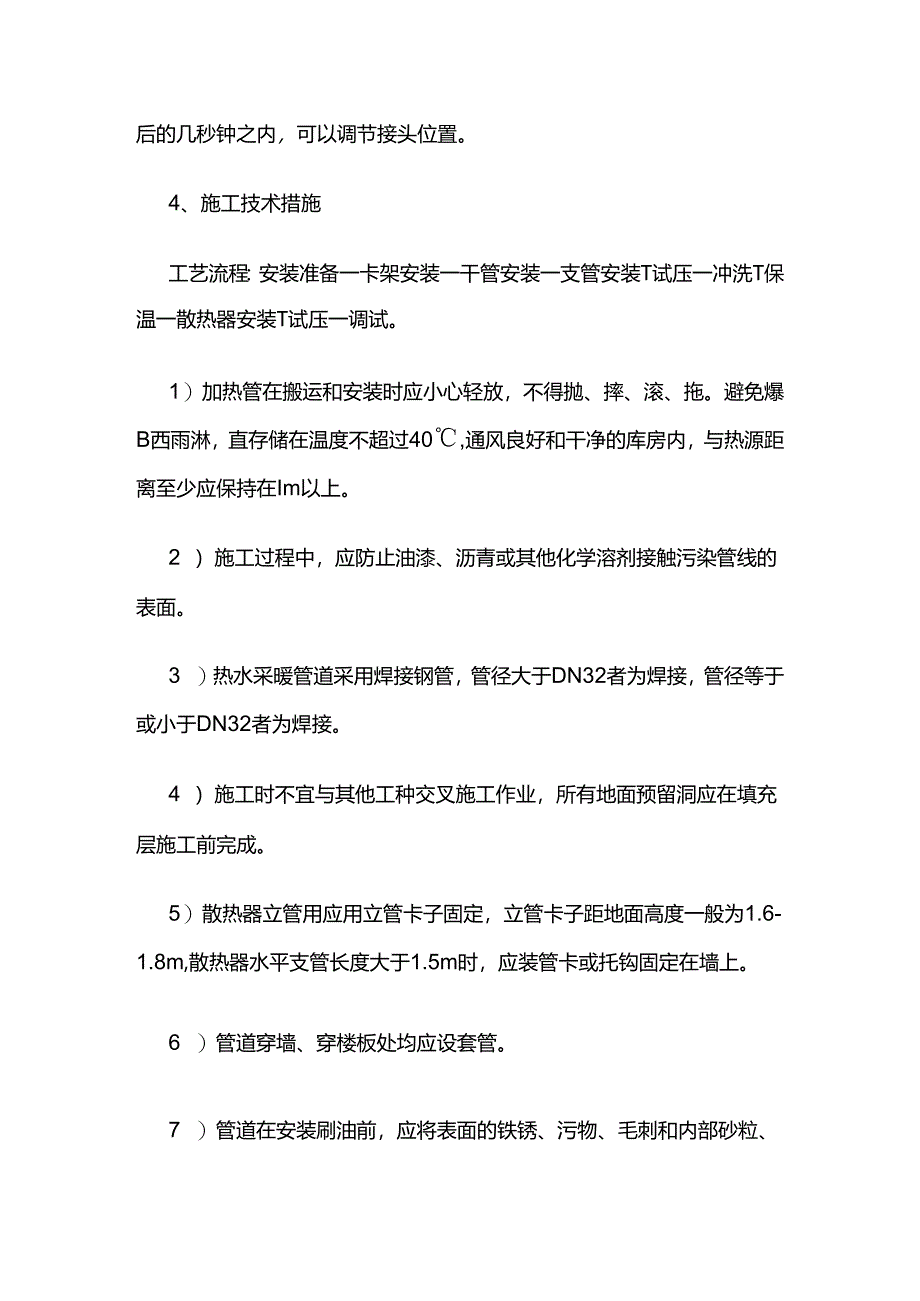

3、体要求见行标CJJ29-98(2)熔焊PP-R管连接采用熔接,熔接前管道和接头的表面要保证平稳、清洁、无油。先将管道插入深度处做记号(等于接头的套入深度)。然后把整个嵌入深度加热,包括管道和接头中,形成牢固而完美的接合.在管道和接头焊接之后的几秒钟之内,可以调节接头位置。4、施工技术措施工艺流程:安装准备一卡架安装一干管安装一支管安装T试压一冲洗T保温一散热器安装T试压一调试。1)加热管在搬运和安装时应小心轻放,不得抛、摔、滚、拖。避免爆B西雨淋,直存储在温度不超过40,通风良好和干净的库房内,与热源距离至少应保持在Im以上。2 )施工过程中,应防止油漆、沥青或其他化学溶剂接触污染管线的表面。

4、3 )热水采暖管道采用焊接钢管,管径大于DN32者为焊接,管径等于或小于DN32者为焊接。4 )施工时不宜与其他工种交叉施工作业,所有地面预留洞应在填充层施工前完成。5)散热器立管用应用立管卡子固定,立管卡子距地面高度一般为1.6-1.8m,散热器水平支管长度大于1.5m时,应装管卡或托钩固定在墙上。6 )管道穿墙、穿楼板处均应设套管。7 )管道在安装刷油前,应将表面的铁锈、污物、毛刺和内部砂粒、铁芯等除净;明设不保温管道、管件、支架除锈后刷樟丹一遍,非金属刷两遍;在潮湿或散发腐蚀性气体的房间内,管道除锈后刷樟丹两遍,耐酸白铅油两遍;暗设不保温管道、管件、支架除锈后刷樟丹两遍,保温管道除锈后刷

5、樟丹两遍,再做保温层,保温材!斗应用岩棉管壳;散热器除锈并刷樟丹一遍后,表面刷漆应为非金属漆,不应采用银粉漆,以保证散热器的散热量。8)上供上回系统散热器支管应坡向散热器;下供下回系统顶层散热器支管应坡向立管.5、施工要点(1)套管安装:本工程地下室穿外墙管道均设防水套管。在结构施工时,将套管绑扎固定在钢筋网中,必要时可在套管上焊接附加筋,通过附加筋与结构钢筋固定。严禁将套管与结构筋点焊固定.合模前须严格校核套管、坐便标高和水平度,合格后方可进行下一步施工。(2)排水系统立管检查口设置:根据CJJ/T29-98技术规程,立管宜每六层设一检直口,按规范GBJ242-82规定每层均需做闭水试验,且

6、伸缩节承压能力有限,为使试验完整三利进行,排水立管每层均设立管检查口,以便于排水横支管蓄水。(3)PP-R管穿越楼板处施工要点:本工程选择管道穿越楼板处为固定支承点,以防止立管累积伸缩在最上层支管接出处产生位移应力.除穿越楼板处为固定支承点外,宜在每层中间设两个支承点。De50mm的立管层间只设一个支承点,支承点不必等距离设置,最好在立管引出支管的三通配件处设置一个支承点。管道安装结束后应配合土建进行支模,并应采用C20细混凝土二次浇捣密实。浇筑结束后结合找平南口面层施工.在管道周围筑成厚度不小于20mm,宽度不小于30mm的阻水圈,并按要求安装阻火圈。(4)排水防通病施工要点:1)排水横支管

7、安装时,应根据管径和管长提前确定坡降数值。坡降数值应符合管道标准坡度,且不小于最小坡度。2)管道甩口封堵应保证封堵去除时杂物不入管道,可用8#铅丝做一凹形护网,挂入管口,内衬牛皮纸或塑料布,再用水泥砂浆圭寸堵,使用时敲掉砂浆,提出护网即可。3)安装卫生洁具时,返水弯丝堵先取下缓装,竣工前将返水弯清除干净后装上进行试验.三、工期保证措施1、我方保证按投标书提报的机械设备力量和人员组成投入施工,严格按照批准的施工组织设计安排施工进度,确保工期.2、实现机械化、标准化作业,以加快施工进度。3、抓好施工黄金季节的计划安排,充分利用网络技术,根据优化的网络安排,从技术、设备、劳力上保证关键线路的需要,实

8、施平面、立体交叉作业,同时抓好非关键线路,同步展开,整体推进工程进度。4、建立健全完善的技术保障体系,确保施工生产顺利进展和加速施工进度,实行总工程师质量总负责的技术责任制,配备足够的有施工技术经验的工程技术人员,除编制好实施性施工组织设计外,对关键工序还必须编写施工方案;认真执行技术交底制,确保施工质量和安全生产,加快施工进度。5、提高分项工程质量一次合格率,减少不应有的返工.6、加强现场指挥调度,减少施工干扰。7、加强工程进度的计划性:(1)施工期间建立进度控制的组织系统,按进度控制计划进行阶段工程进度目标分解,确定其进度目标,编制月、旬作业计划,做到日保旬,旬保月,用故好施工进度记录。(

9、2劝口强施工中进度控制/实际进度与计划进度对比及时调整。(3)建立现场会、协调会制度,每周如开一次现场会,每天召开生产调度协调会,加强信息反馈,及时协调各工种进度,确保工期目标实现。8、加强土建、水电专业的配合工作:(1)装修、水电设备工程采取提前插入、与外墙保温改造交叉作业等综合措施,尽可能减少其实际占用工期天数。(2)加强水电安装与与土建配合工作,要互相协调,配合默契,安装工程要及时了解、掌握土建的施工进度,使预埋、预留以及安装项目得以及时完成,减少返工,加快施工进度。四、冬期施工1、对施工现场临时管道,消防设备及管道做好防冻保温工作,并备足相应的保温材料.2、在没有采暖的条件下,卫生设备

10、通水后应将其内部及存水弯内的水放净,以免冻裂水管.3、铸铁管用水泥捻口时,尽量在正温时操作,用普通水泥和温水随拌随用,捻好的口应随时覆盖保温。4、塑料污水管应覆盖或在室内存放。五、质量保证体系严格贯彻IS09002质量已通过国家标准,在认证中心贯标认证的基础上,遵循既定的质量方针,建立更完善的质量保证体系,切实发挥各级管理人员的作用,使施工过程中每道工序质量均处于受控状态。在施工过程中,以设计文件及现行规范标准为依据,通过对质量要素和质量程序的控制,切实落实质量责任制,项目部经理应为质量第一责任人;项目部总工程师要对质量总负责,管生产的施工负责人必须管质量;项目部设质量部,并设专职质量检直员,

11、作业班组设兼职质量检查员,做分工明确,责任到人。对各道工序从人、机、料、法、环诸方面加以控制,确保工程质量.六、质量管理制度1、技术交底制度分项工程开工前,主管工程师根据施工组织设计及施工方案编制技术交底,对特殊过程必须编写作业指导书.对关键工序必须编写施工方案,分项工程施工前必须向作业人员进行技术交底,讲清楚分项工程的质量要求、技术标准,施工方法和注意事项等。2、工序交接检制即:工种之间交接检;总包与分包间交接检;成口保护交接检。上道工序完成后,在进入下道工序前必须进行检验,并经监理签证。做到上道工序不合格,不准进入下道工序,确保各道工序的工程质量。坚持做到:五不施工即:未进行技术交底不施工

12、;图纸及技术要求不清楚不施工;施工测量桩未经复核不施工;材料无合格证或试验的不合格者不施工;上道工序不经检查不施工。三不交接”即:无自检记录不交接;未经专业技术人员验收合格不交接;施工记录不全不交接。3、隐蔽工程签证检查制度凡属隐蔽工程项目,首先由班组、项目部逐级进行自检,自检合格后会同监理工程师一起豆核,检查结果填入隐检表,由双方签字。隐蔽工程不经签证,不能进行隐蔽.4、施工过程的质量三检制施工过程的质量检直实行三检制,即:班组自检、互检、工序交接检。工长负责组织质量评定,项目部质检员负责质量等级的核定,确保分项工程质量一次验收合格.5、严格执行材料半成品、成品采购及验收制度原材料采购需制定

13、合理的采购计划,根据施工合同规定的质量,标准及技术规范的要求,精心选择合格分供方,同时严格执行质量检查和验收制度,按规定进行豆试及见证取样,确认合格后方可使用.所有采购的原材料、半成品、成品进场必须由专业人员进场验收,核实质量证明文件及资料,及时标识,确保不误用、混用。6、质量奖惩制度建立健全各级各部门的质量责任制,责任落实到人,各项经济承包及分包合同均有明确的质量指标和奖罚办法,充分发挥经济杠杆的调节作用。7、坚持持证上岗制度焊工、电工、防水施工人员、试验工、材料员、核算员、资料员、质检员、专职安全员、工长等均要经考核,必须持证上岗。8、实4亍质量否决制度质检员具有质量否决权、停工权和处罚权

14、。凡进入工地的所有材料,半成品、成品,必须经质检员检验合格后才能用于工程。对分项工程质量验收,必须经过质检员核查合格后方可上报监理。七、技术保证措施1.在施工中与各专业密切配合,严格执行自检,互检、交接检,做好预留、预埋工作。2、浇筑孔洞,堵抹墙洞工作应在土建精装修前完成,所用混凝土或砂浆强度不得i氐于原结构强度.3.所有材料应严格执行进场检验试验程序,用水器具须有“准用4、型钢支架开孔应采用专用机具,必须用气焊开孔、切割的,应做到表面光洁,孔径规范.5、管井支架应统一制作,统一布置,以达到稳固、合理、检修方便的目的。卡架固定应牢靠,稳固,非现浇墙上的卡架要预埋.6、支管管径小于DN25,管中

15、距墙不超过60mm的均用单管卡做托架,管卡扁钢须不小于253mm7、为保证厕浴防水质量,所有立管,套管根部均做防水台度,套管高度应保证N50mm.套管制做完毕后,内壁与切口应马上防腐,埋设前夕陛除锈应彻底。固定牢固,标高准确。管道试压合格后及时堵塞。8、进行保温施工时须保证保温层厚度,保温应严空、光滑、无漏损。9、施工中加强过程控制,严格执行过程检验和试睑程序.10、施工前要制定专项和整体成品保护措施,防止交叉污染和成品受损。八、安全保证制度质量为本,安全为魂。安全第一,预防为主”是党和政府一贯的安全生产方针,抓好对职工及各级管理人员的安全教育,是提高职工的行为安全,防患于未然的治本之举,同时必须坚持管生产必须管安全的原则。在施工中坚决杜绝一切不安全因素,保证劳动者的安全与健康,确保本工程施工安全.九、安全生产教育安全教育内容分别为安全生产思想教育、安全知识教育、安全技能教育。我单位的安全教育分三个层次进行,一是对各级领审口管理人员的安全教育。每次生产会、调度会、协调会布置生产任务先强调安全生产,对本工程易发生事故的地方和行为尽量做到事先提醒,要求各级管理人员高度警觉,防止不安全因素滋长,做到警钟长鸣。二是对基层单位领导、工地施工负费人、专职安全员开展的安全业务培训。在安全专业技术培训方面进一步学习建筑法有关建筑安全生产管理的条例,使管理人员
