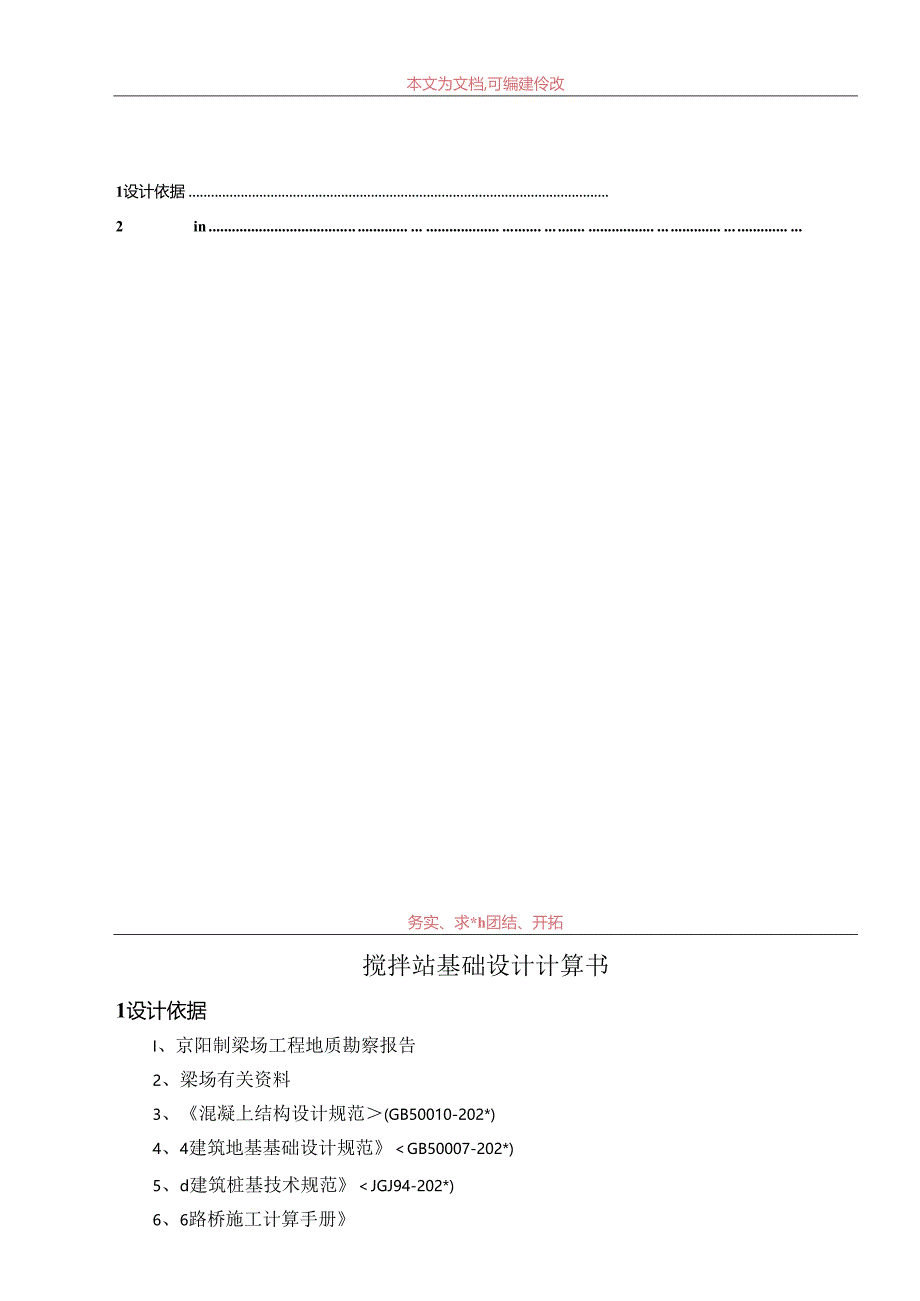

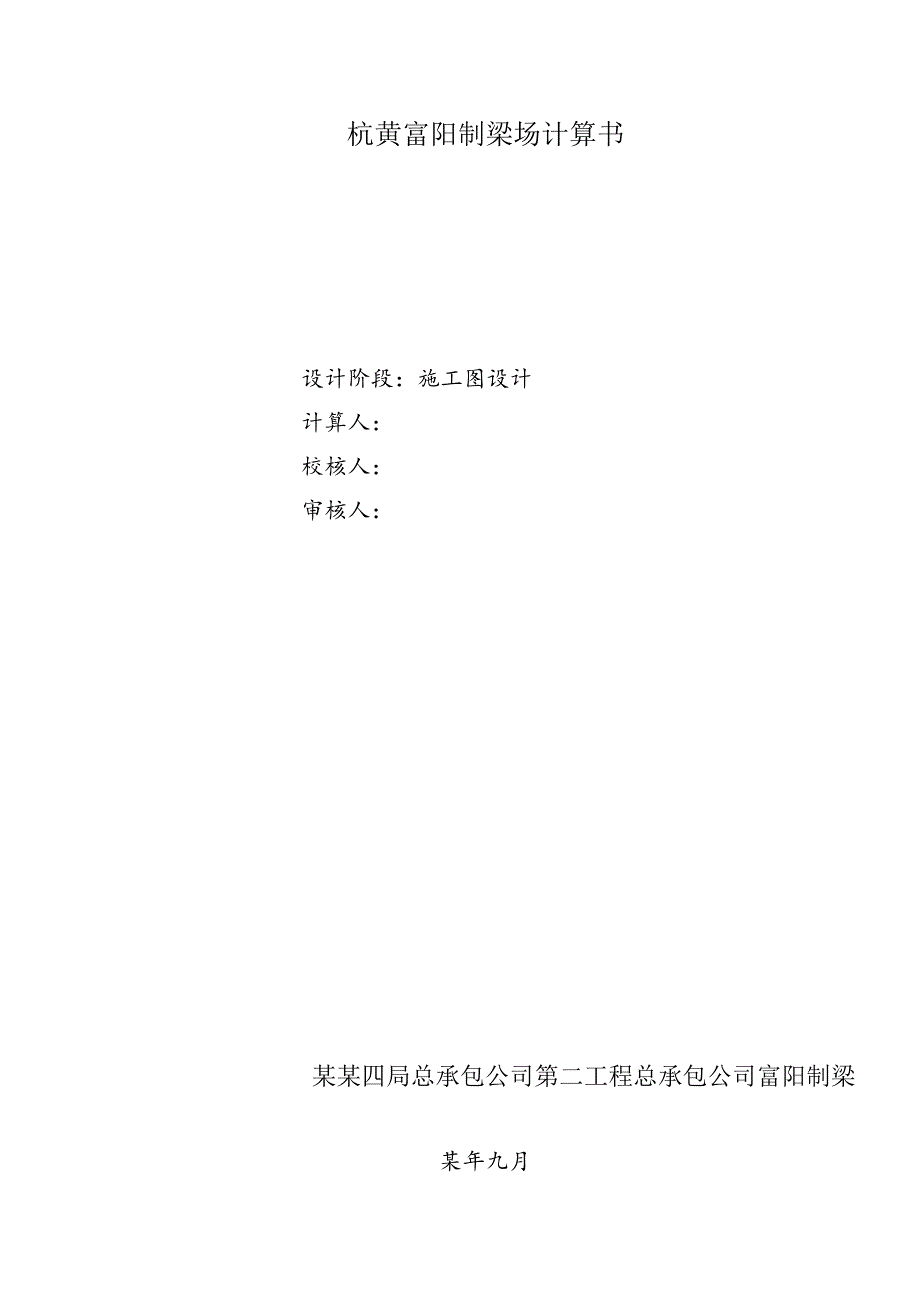

1、杭黄富阳制梁场计算书设计阶段：施工图设计计算人：校核人：审核人：某某四局总承包公司第二工程总承包公司富阳制梁某年九月本文为文档,可编建伶改1设计依据2in2】地形地藐123场*下水224希点23 241尺寸#24 241总体设计2244.3XXdHrI44三*ttiK计算44.5446ttift修BHt算公式5务实、求*h团结、开拓搅拌站基础设计计算书1设计依据I、京阳制梁场工程地质勘察报告2、梁场有关资料3、混凝上结构设计规范(GB50010-202*)4、4建筑地基基础设计规范GB50007-202*)5、d建筑桩基技术规范JGJ94-202*)6、6路桥施工计算手册7、预应力混凝土铁路简

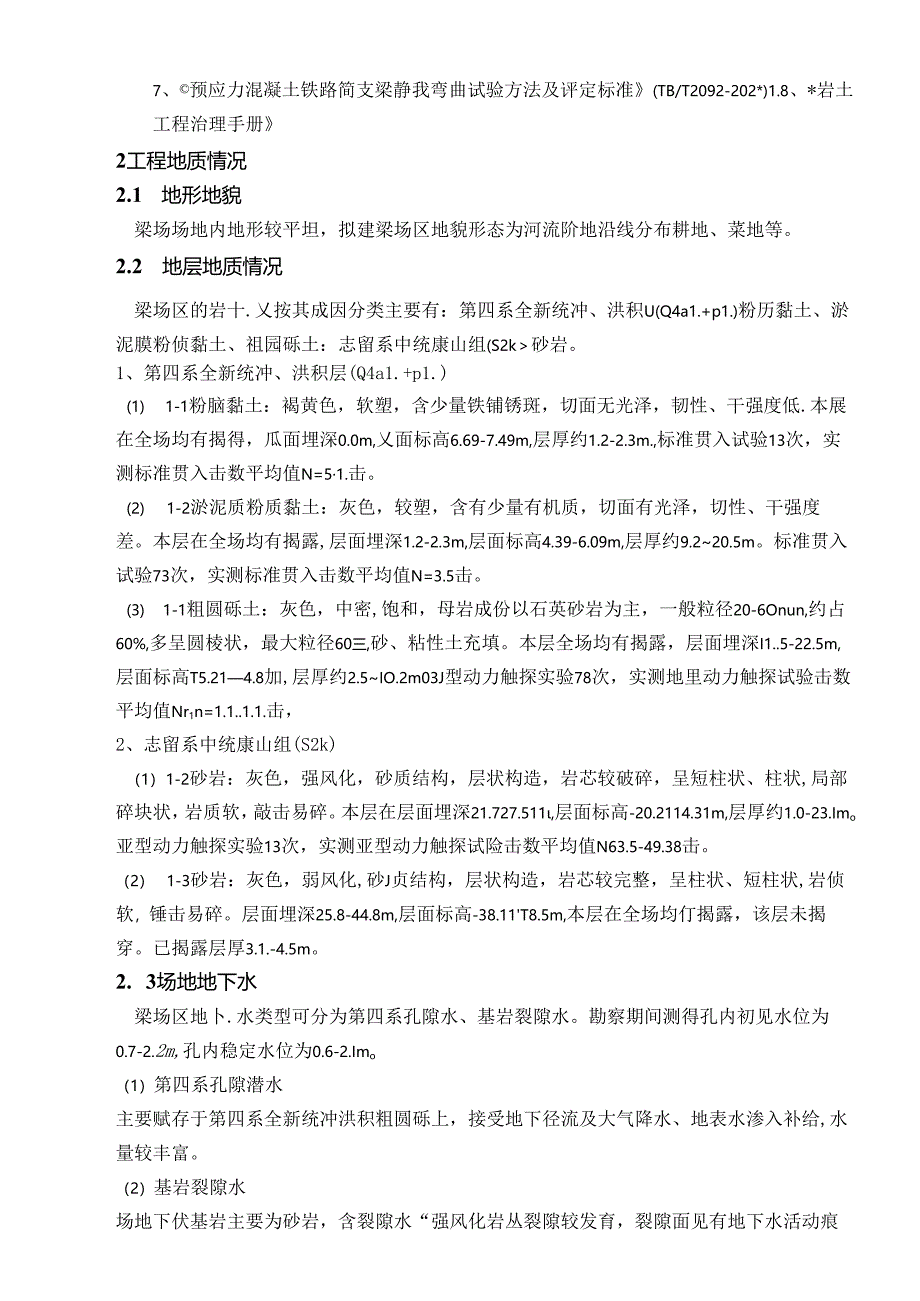

2、支梁静我弯曲试验方法及评定标准(TB/T2092-202*)1.8、*岩土工程治理手册2工程地质情况2.1 地形地貌梁场场地内地形较平坦，拟建梁场区地貌形态为河流阶地沿线分布耕地、菜地等。2.2 地层地质情况梁场区的岩十.乂按其成因分类主要有：第四系全新统冲、洪积U(Q4a1.+p1.)粉历黏土、淤泥膜粉侦黏土、祖园砾土：志留系中统康山组(S2k砂岩。1、第四系全新统冲、洪积层(Q4a1.+p1.)(1) 1-1粉脑黏土：褐黄色，软塑，含少量铁铺锈斑，切面无光泽，韧性、干强度低.本展在全场均有揭得，瓜面埋深0.0m,乂面标高6.69-7.49m,层厚约1.2-2.3m.,标准贯入试验13次，实
3、测标准贯入击数平均值N=51.击。(2) 1-2淤泥质粉质黏土：灰色，较塑，含有少量有机质，切面有光泽，切性、干强度差。本层在全场均有揭露,层面埋深1.2-2.3m,层面标高4.39-6.09m,层厚约9.220.5m。标准贯入试验73次，实测标准贯入击数平均值N=3.5击。(3) 1-1粗圆砾土：灰色，中密,饱和，母岩成份以石英砂岩为主，一般粒径20-6Onun,约占60%,多呈圆棱状，最大粒径60三,砂、粘性土充填。本层全场均有揭露，层面埋深I1.5-22.5m,层面标高T5.214.8加,层厚约2.5IO.2m03J型动力触探实验78次，实测地里动力触探试验击数平均值Nr1n=1.1.1
4、.1.击，2、志留系中统康山组(S2k)（1） 1-2砂岩：灰色，强风化，砂质结构，层状构造，岩芯较破碎，呈短柱状、柱状,局部碎块状，岩质软，敲击易碎。本层在层面埋深21.727.511,层面标高-20.2114.31m,层厚约1.0-23.Imo亚型动力触探实验13次，实测亚型动力触探试险击数平均值N63.5-49.38击。（2） 1-3砂岩：灰色，弱风化,砂J贞结构，层状构造，岩芯较完整，呈柱状、短柱状,岩侦软，锤击易碎。层面埋深25.8-44.8m,层面标高-38.11T8.5m,本层在全场均仃揭露，该层未揭穿。已揭露层厚3.1.-4.5m。2. 3场地地下水梁场区地卜.水类型可分为第四
5、系孔隙水、基岩裂隙水。勘察期间测得孔内初见水位为0.7-2.2m,孔内稳定水位为0.6-2.Imo（1）第四系孔隙潜水主要赋存于第四系全新统冲洪积粗圆砾上，接受地下径流及大气降水、地表水渗入补给,水量较丰富。（2）基岩裂隙水场地下伏基岩主要为砂岩，含裂隙水“强风化岩丛裂隙较发育，裂隙面见有地下水活动痕迹，强富水，强透水。强风化带裂隙较发育，岩体破碎，地下水丰富，强透水.主要季大气降雨补绐，水位随季节影响而变化。2.4地质特点梁场区未见滑坡、泥石流、危岩落石、岩堆等地质灾害现象及其它不良地质现象。3设计参数选定3.1尺寸参数搅拌站粉罐自重20t,每粉S#装满料150t。4粉罐基础设计计算4.1
6、总体设计(图中标准尺寸以E计)如图所示：桩基采用15根31.4m400三壁厚90mm预应管桩,承台22m5n1.9811u管桩人承台100cm。粉辨及粉料荷载通过焊接在四个支腿上的70CmX70Cm(=2011m)的钢板作用在承台上.预应力管桩顶面标高控制在原地面以下0.7m,必坑开挖至原地面以下1.7m。整平铺垫20碎石垫层；承台基础分2次浇注，浇筑高度从卜往上分别100Cm和98cm,层与层之间设置16接茬钢筋及间距为20Cm钢筋片。基坑开挖尺寸长X宽X高：23mX6mX1.5m,铺设20Cin碎石垫层：下层基础尺寸长X宽xt:22m5m1m,基础底面积UOm2：上层基础尺寸长X宽X高：为
7、22mX5mX0.98m.4.2 设计荷载HZC1.2Q站5个粉料罐重:(1501.+20t)IONZkg=IxOOKN；承台基础重:22m5m1.98m24Nm=5227KN;15根100niiii壁厚90nn管桩自选0.221/mX31.4m1510Nkg=1040KN.4.3工况分析桩承台是联系上部机构和桩鞋的中间构件，相当于一个浅基础。计算时按照整个储料罐及承台的重量通过承台传递到承台卜.各根桩的顶部使各根机共同承受粉器及承台荷效。4.4端部单桩承载力计算端部承台单桩承载力计算。P=1/2*(Upqsik*1.i+qpk*Ap)(KN)钻孔桩的直径为40cm,Up=3.1415*0.4
8、=1.257m桩底面积A=0.2*0.2*3.M15=0.126mi(ipk由地质资料杳得5000.表3.4桩端的极限*阻力标准值J及班的极限侦阻力标准值q.指标建议值表.桃型岩土名稔预应力管桩岩土摩度qsik(Kpo)qpk(KPa)1.i()粉质粘土45/2.3淤泥质粉质粘土20/9.2粗圆砾土80/10.2强化砂岩100/9.7如风化砂岩/5000P=1/2*(Upqsik*1i+qpk*Ap)=(1.257*(45*1.3+20*9.2+80*10.2+100*9.7)+0*0.126)/2=1274.9KN桩承台及粉罐重P=8500KN+5227KN+1040KN=14767KN可见
9、P=15*1274.9KN=I9123Ap=KN,桩长31.4m满足设计要求!4.5粉罐支腿处混凝土承压性验算基础承载力计算公式：P=OWoOP-储料潴单腿重任KNA-储料罐单腿有效面积m2。-基础受到的压应力MPa。O-应容许的应力MPa170t的储存罐.单腿受力P-1700KN/4-425KN,承压面积为700三X700mm.P=425KN(700三X700mm)=8.67Mpa30Mpa(碎容许的应力)满足受压要求。经过购算，储料罐基础满足承载力和稳定性要求4.6基础抗倾覆计算公式Kc-M1./M2=PIX12X基础宽/P2X受风面X(7+7)21.5即满足要求M1.抵抗弯距KN-MM2
10、-抵抗弯跑KNMP1.-储料罐与基础自或KNP2一风荷载KNW=K1K2K3WO=K1.K2K31.6v2W一风荷载强度PaWO-基本风压值PaKRK2、K3-风荷载系数，查表分别取0.8、1.13、1.0V风速ms,取某某最大风速20msW=226Pa本储料锻受风力膨响，根据历年气象资料，考虑最大风力为20ms,储料罐顶至地表面距离为20.4米，罐身长Mm,5个罐基本并排竖立宽21m,受风面294户，整体受风力抵抗风载，在最不利风力下计算基础的抗倾覆性.计算示意图如下整体受风力抵抗风我，在最不利风力下计算基础的抗倾覆性。计算示意图如下拌合楼与基础自重P1.Kc=M1./M2=P1X12X基础
