《水泥工艺考试题汇编一（附答案）.docx》由会员分享，可在线阅读，更多相关《水泥工艺考试题汇编一（附答案）.docx（10页珍藏版）》请在第壹文秘上搜索。

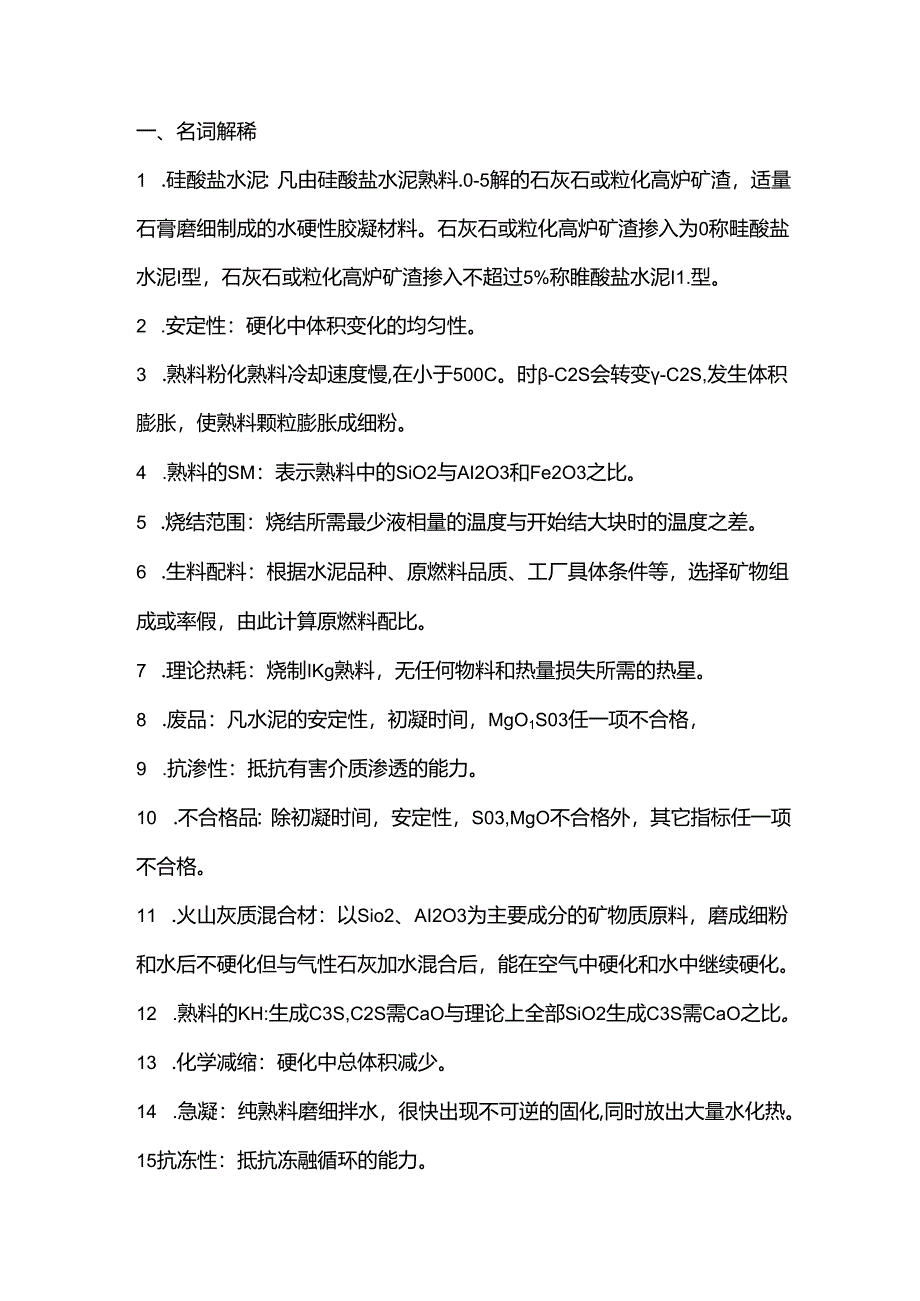

1、一、名词解稀1 .硅酸盐水泥：凡由硅酸盐水泥熟料.0-5解的石灰石或粒化高炉矿渣，适量石膏磨细制成的水硬性胶凝材料。石灰石或粒化高炉矿渣掺入为0称畦酸盐水泥I型，石灰石或粒化高炉矿渣掺入不超过5%称睢酸盐水泥I1.型。2 .安定性：硬化中体积变化的均匀性。3 .熟料粉化熟料冷却速度慢,在小于500C。时-C2S会转变-C2S,发生体积膨胀，使熟料颗粒膨胀成细粉。4 .熟料的SM：表示熟料中的SiO2与AI2O3和Fe2O3之比。5 .烧结范围：烧结所需最少液相量的温度与开始结大块时的温度之差。6 .生料配料：根据水泥品种、原燃料品质、工厂具体条件等，选择矿物组成或率假，由此计算原燃料配比。7
2、.理论热耗：烧制IKg熟料，无任何物料和热量损失所需的热星。8 .废品：凡水泥的安定性，初凝时间，MgO1S03任一项不合格，9 .抗渗性：抵抗有害介质渗透的能力。10 .不合格品：除初凝时间，安定性，S03,MgO不合格外，其它指标任一项不合格。11 .火山灰质混合材：以Sio2、AI2O3为主要成分的矿物质原料，磨成细粉和水后不硬化但与气性石灰加水混合后，能在空气中硬化和水中继续硬化。12 .熟料的KH:生成C3S,C2S需CaO与理论上全部SiO2生成C3S需CaO之比。13 .化学减缩：硬化中总体积减少。14 .急凝：纯熟料磨细拌水，很快出现不可逆的固化,同时放出大量水化热。15抗冻性

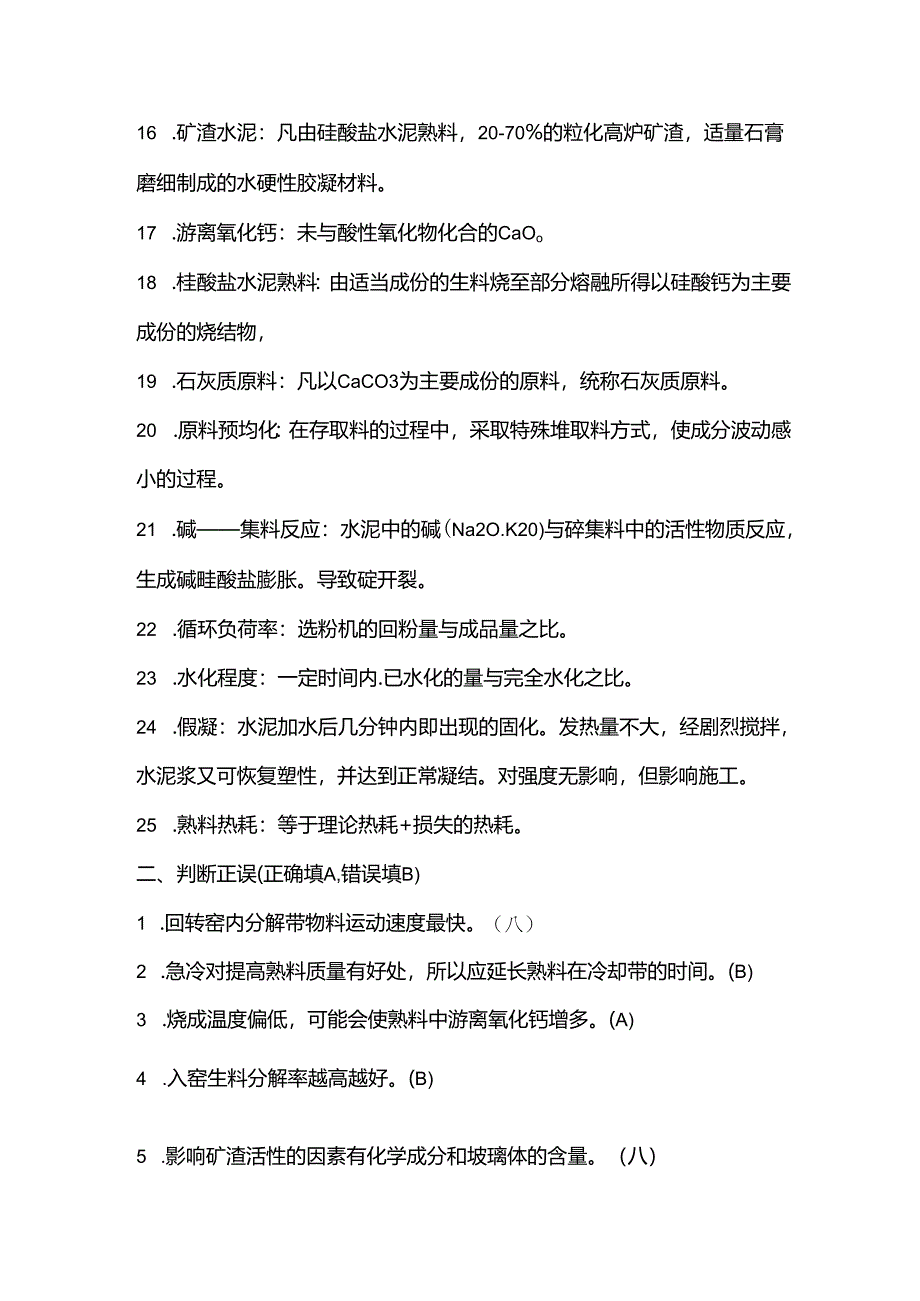

3、：抵抗冻融循环的能力。16 .矿渣水泥：凡由硅酸盐水泥熟料，20-70%的粒化高炉矿渣，适量石膏磨细制成的水硬性胶凝材料。17 .游离氧化钙：未与酸性氧化物化合的CaOo18 .桂酸盐水泥熟料：由适当成份的生料烧至部分熔融所得以硅酸钙为主要成份的烧结物，19 .石灰质原料：凡以CaCO3为主要成份的原料，统称石灰质原料。20 .原料预均化：在存取料的过程中，采取特殊堆取料方式，使成分波动感小的过程。21 .碱集料反应：水泥中的碱(Na2O.K20)与碎集料中的活性物质反应，生成碱畦酸盐膨胀。导致碇开裂。22 .循环负荷率：选粉机的回粉量与成品量之比。23 .水化程度：一定时间内.已水化的量与完

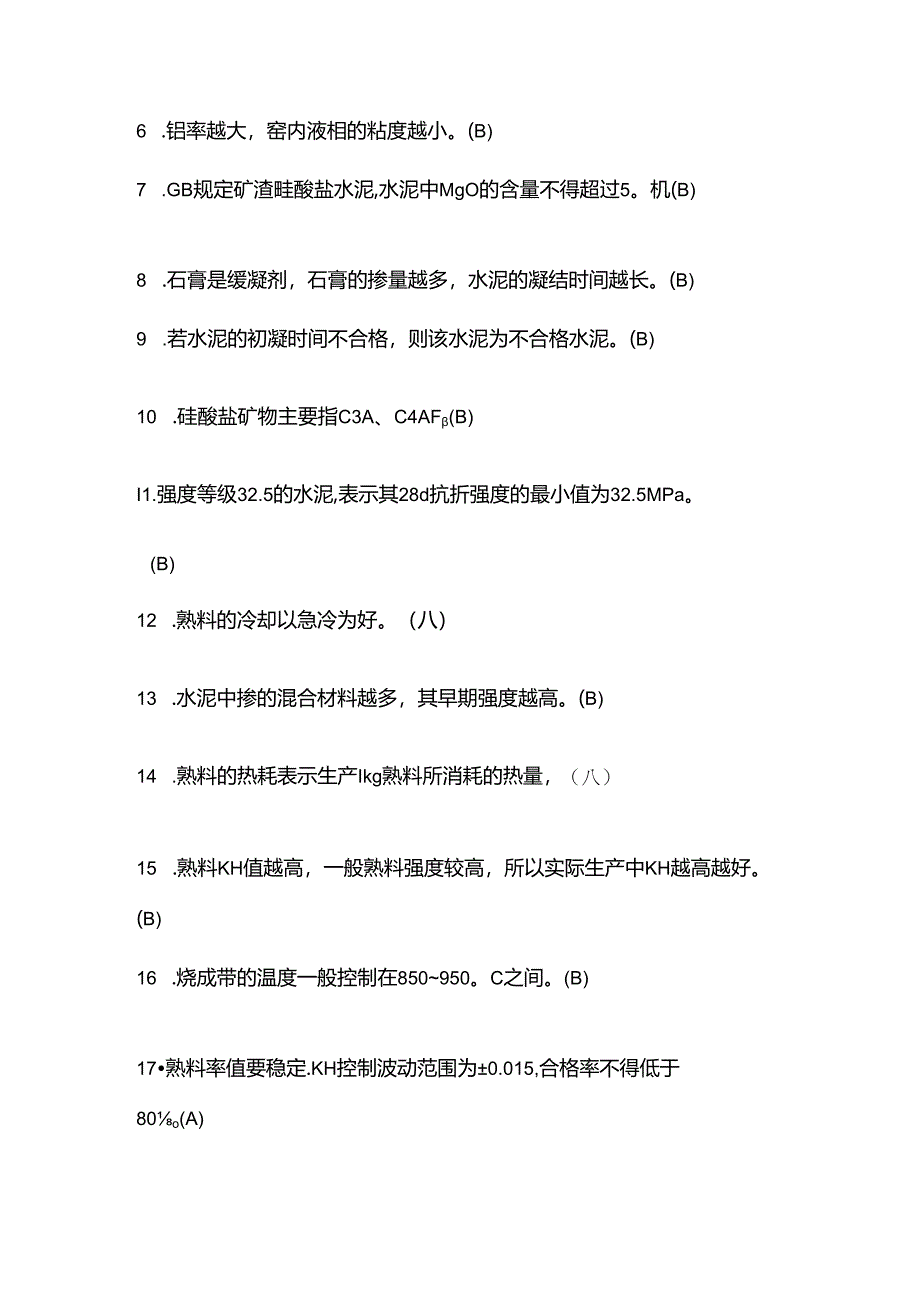

4、全水化之比。24 .假凝：水泥加水后几分钟内即出现的固化。发热量不大，经剧烈搅拌，水泥浆又可恢复塑性，并达到正常凝结。对强度无影响，但影响施工。25 .熟料热耗：等于理论热耗+损失的热耗。二、判断正误(正确填A,错误填B)1 .回转窑内分解带物料运动速度最快。（八）2 .急冷对提高熟料质量有好处，所以应延长熟料在冷却带的时间。(B)3 .烧成温度偏低，可能会使熟料中游离氧化钙增多。(A)4 .入窑生料分解率越高越好。(B)5 .影响矿渣活性的因素有化学成分和坡璃体的含量。（八）6 .铝率越大，窑内液相的粘度越小。(B)7 .GB规定矿渣畦酸盐水泥,水泥中MgO的含量不得超过5。机(B)8 .石
5、膏是缓凝剂，石膏的掺量越多，水泥的凝结时间越长。(B)9 .若水泥的初凝时间不合格，则该水泥为不合格水泥。(B)10 .硅酸盐矿物主要指C3A、C4AF(B)I1.强度等级32.5的水泥,表示其28d抗折强度的最小值为32.5MPa。(B)12 .熟料的冷却以急冷为好。（八）13 .水泥中掺的混合材料越多，其早期强度越高。(B)14 .熟料的热耗表示生产Ikg熟料所消耗的热量，（八）15 .熟料KH值越高，一般熟料强度较高，所以实际生产中KH越高越好。(B)16 .烧成带的温度一般控制在850950。C之间。(B)17熟料率值要稳定.KH控制波动范围为0.015,合格率不得低于80o(A)18
6、 .球磨机的作用是用来破碎物料。(B)19 .加强磨内通风，可将磨内微粉及时排出，减少过粉磨现象，粉磨效率提高。（八）20 .预热器内气体与物料的传热主要是在旋风筒内进行的。（B）21 .生产早强型畦酸盐水泥，希望C3S和C3A含量多些。（八）22 .水泥中的C3A和C4AF的作用是促进C3S形成。（B）23 .熟料在燃烧中由于慢冷造成C3S分解出f-Ca0o（A）24 .熟料中的SO3较多会导致水泥的安定性不合格o（B）25 .熟料的SM的作用是控制C3S与C2S的相对含量。（B）26 .熟料的IM越高C3A越多液相粘度越高。（A）27 .生产水泥的粘土质原料，主要为熟料提供Si02,其次提
7、供AI2O3和少量Fe2O3o（八）28 .石灰质原料为熟料提供CaO1所以CaO含量越高好。（B）29 .生产熟料的原料可用，白云石，粘土，铁粉。（B）30 .原料预均化可保证原料成份均匀。（B）31.80kg石灰石和15kg粘土及5kg铁粉，能生产100kg熟料.（B）32 .用无灰份燃料生产熟料，灼烧生料+煤灰=熟料.（B）33 .熟料的烧结温度范围等于1300-1450C0-1300C。（八）34 .熟料在燃烧中的固相反应是吸热反应。（B）35 .熟料冷却速度慢，C2S易粉化出f-CaO。（B）36 .熟料的KH的作用是控制C3S与C2S的相对含量。（八）37 .P.I水泥的组成材料包
8、括熟料和石灰石或矿渣和石膏。（B）38 .由生料烧至1300-1450-1300Co,所得以硅酸钙为主要成份的烧结物称酸盐水泥熟料，（B）39 .通用水泥中掺加石膏的作用是改善性能，调节强度等级，提高产量。(B)40 .导致水泥安定性不良的原因是熟料中的f-CaOxMgO.SO3(B)41 GB175-2007规定水泥安定性试验合格，P.O中的MgO可放宽到6%.(B)42碓酸盐水泥熟料中的CaO含量在62-65a(B)43.生产低热水泥，选择C3S.C4AF和C3A应多一些。(B)44碓酸盐水泥熟料中C3S的含星一般在50%左右a(A)45 .回转窑内燃烧熟料所需时间大约为10-20分钟。(
9、B)46 .燃烧熟料时，排风机的主要作用是加速烧结反应。(B)47 .用天然气作燃料燃烧熟料，灼烧生料=熟料。（八）48 .生产水泥熟料，当粘土质原料的硅率大于35需加硅质校正原料。(B)49 .密封好的散装水泥的存放期不超过3个月。(A)50 .原料预均化的目的是降低原料成份的波动（八）51 .矿渣水泥国标规定SO33.5%o(B)52 .高铝水泥熟料磨细就是高铝水泥。(A)53 .水泥水化放出的水化热是有害的。(B)54 .国标规定：通用水泥的初凝时间都相同。(A)55 .提高粉煤灰水泥早期强度的措施之一是改善水泥的粉磨方式。56 .慢冷矿渣的外观形态为块状。(A)57 .高铝水泥不得与畦
10、酸盐水泥混合使用。(A)58 .高铝水泥耐高温性好。（八）59 .生料的TCaC03的测定结果，实质上是指生料中的CaO和MgOa（八）60碓酸盐水泥开始是在含碱的Ca(0H)2和CaS04溶液中进行的，(B)61.火山灰水泥中，国标规定火山灰质混合材掺量小于40%。(B)62影响安定性的主要因素是f-CaO,方镁石。(B)63,用TCaC03控制生料的条件是CaCo3要稳定。(B)64 .回转窑可分五个燃烧区间，立窑只能分三个燃烧区间。(B)65 .灼烧生料是不含煤灰的熟料。(A)66 .粉磨系统可分为开路和闭路粉磨系统。(A)67 .KH=0.667硅酸盐矿物为C2S,C3A,C4AFo(
11、B)68 .水泥细度越细水泥强度越高。(B)69 .一般袋装水泥的存放期W3个月。(B)70 .挂窑皮的目的在于延长耐火砖的寿命。(A)71 .MgO在水泥硬化后才体积膨胀，造成建筑物破坏，所以在水泥原料中完全是有害无益的。(B)72,风扫式煤磨内循环风的作用只在于，烘干原煤水分.提高磨机产量。(B)73 .一个正确的配料方案应满足1得到所需矿物的熟料2配成的生料与燃烧制度相适应。(B)74 .新型干法水泥厂中控室各过程参数是通过热工仪表在现场采集。（八）75 .因闭路磨比开路磨粉磨效率高，所以开路磨改闭路磨可增产。（八）76 .影响水泥早期强度的矿物主要是C3S的含量“(A)77 .石膏的加
12、入改变了熟料中熔剂矿物的水化过程及速度。（八）78 .回转窑的操作手段主要指风、煤、料、窑速的调节。(A)79 .一股袋装水泥存放期不宜超过3个月。（八）80 .强度等级为32.5的水泥，其28天抗压强度最低值为32.5MPa。（八）81 .铝率越大，窑内液相的粘度越小。(B)82 .GB规定矿渣硅酸盐水泥，水泥中MgO的含量不得超过5.0o(A)83 .初凝时间不合格的水泥为不合格品。(B)84 .水泥是一种气硬性胶凝材料。(B)85 .硅酸盐矿物主要指C3A、C4AF。(B)86 .强度等级为32.5的水泥，表示其28d抗折强度的最小值为1 2.5MPa。(B)87 .熟料的冷却以急冷为好。(A)88 .石膏的掺量越多水泥的凝结时间越长(B)89 .硬化水泥浆体又称水泥石a(A)90安定性不合格的水泥为废品。(A)91水泥中掺的混合材料越多，其早期强度越高。（B）92.IM较高时，物料烧结范围变窄。（B）93 .熟料中f-CaO水化后，会使体积增加约1倍。（八）94 .窑内气流运动方法为强制通风。（八）95 .熟料质量好坏，主要取决于配料。（B）96物料在窑内均为吸热反应。（B）
