《水泥工艺考试题-简答题（附答案）.docx》由会员分享，可在线阅读，更多相关《水泥工艺考试题-简答题（附答案）.docx（6页珍藏版）》请在第壹文秘上搜索。

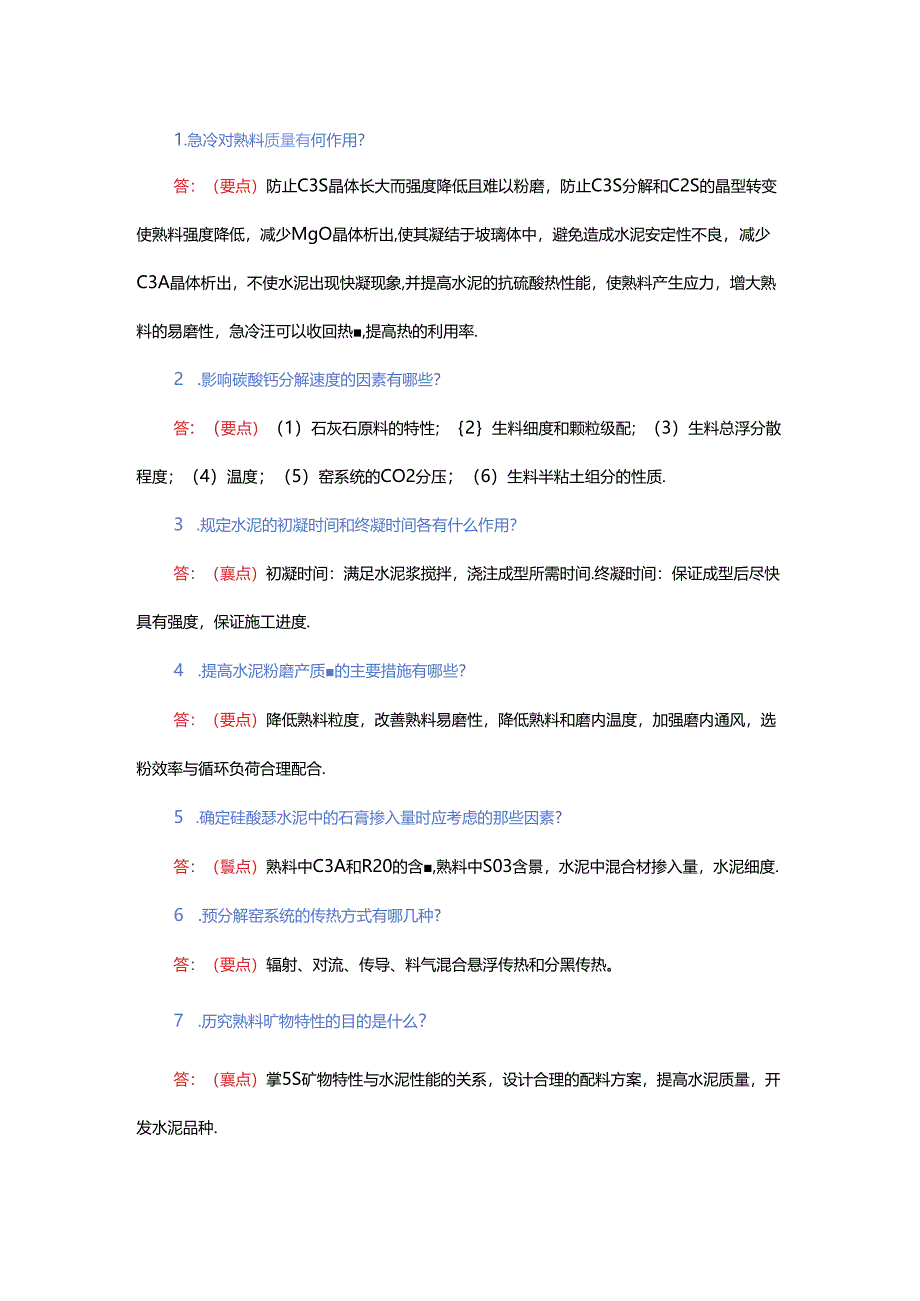

1、1.急冷对熟料质量有何作用？答：（要点）防止C3S晶体长大而强度降低且难以粉磨，防止C3S分解和C2S的晶型转变使熟料强度降低，减少MgO晶体析出,使其凝结于坡璃体中，避免造成水泥安定性不良，减少C3A晶体析出，不使水泥出现快凝现象,并提高水泥的抗硫酸热性能，使熟料产生应力，增大熟料的易磨性，急冷汪可以收回热,提高热的利用率.2 .影响碳酸钙分解速度的因素有哪些？答：（要点）（1）石灰石原料的特性；2生料细度和颗粒级配；（3）生料总浮分散程度；（4）温度；（5）窑系统的CO2分压；（6）生料半粘土组分的性质.3 .规定水泥的初凝时间和终凝时间各有什么作用？答：（襄点）初凝时间：满足水泥浆搅拌，

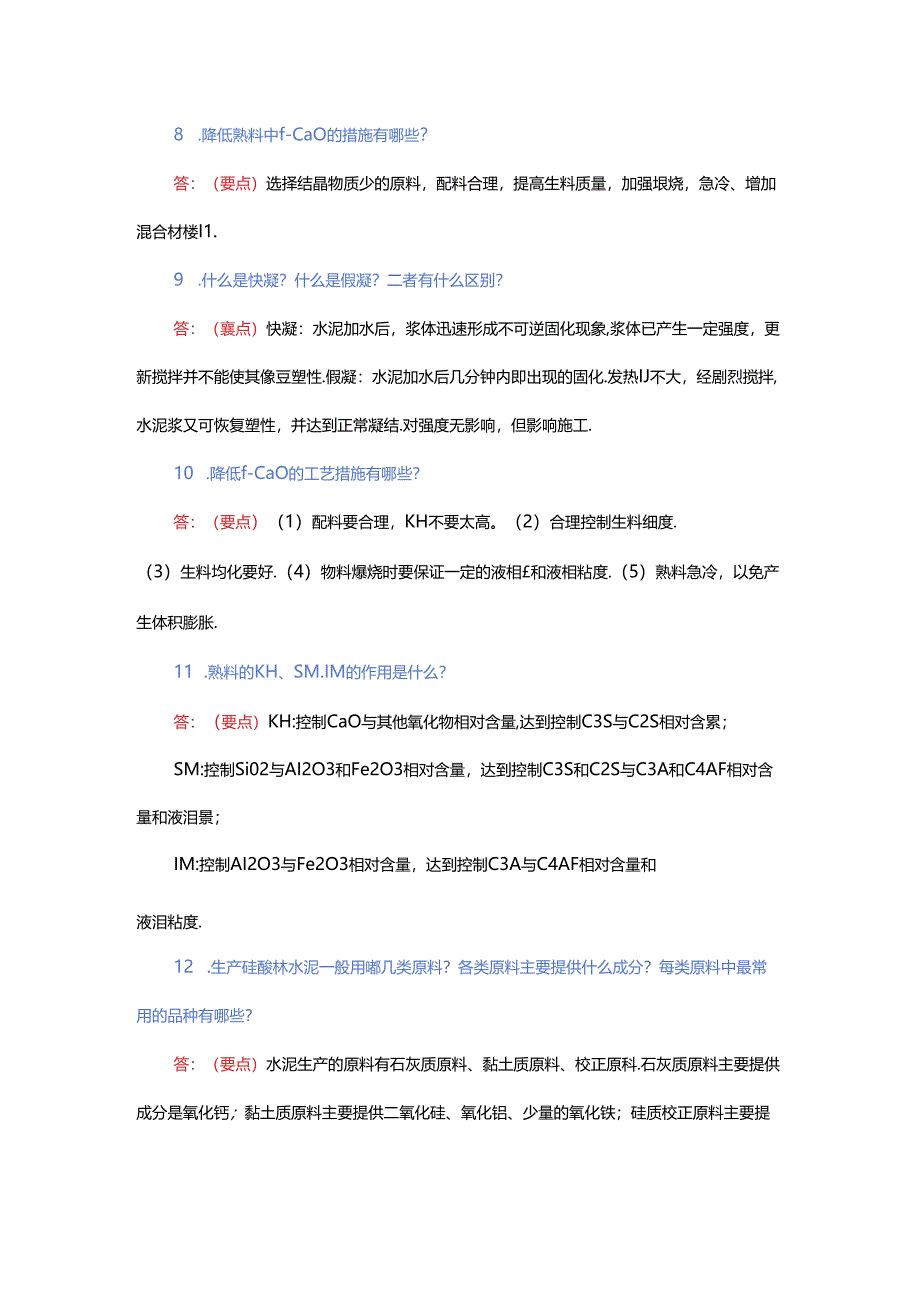

2、浇注成型所需时间.终凝时间：保证成型后尽快具有强度，保证施工进度.4 .提高水泥粉磨产质的主要措施有哪些？答：（要点）降低熟料粒度，改善熟料易磨性，降低熟料和磨内温度，加强磨内通风，选粉效率与循环负荷合理配合.5 .确定硅酸瑟水泥中的石膏掺入量时应考虑的那些因素?答：（鬟点）熟料中C3A和R20的含,熟料中S03含景，水泥中混合材掺入量，水泥细度.6 .预分解窑系统的传热方式有哪几种?答：（要点）辐射、对流、传导、料气混合悬浮传热和分黑传热。7 .历究熟料旷物特性的目的是什么？答：（襄点）掌5S矿物特性与水泥性能的关系，设计合理的配料方案，提高水泥质量，开发水泥品种.8 .降低熟料中f-CaO
3、的措施有哪些？答：（要点）选择结晶物质少的原料，配料合理，提高生料质量，加强垠烧，急冷、增加混合材楼I1.9 .什么是快凝？什么是假凝？二者有什么区别？答：（襄点）快凝：水泥加水后，浆体迅速形成不可逆固化现象,浆体已产生一定强度，更新搅拌并不能使其像豆塑性.假凝：水泥加水后几分钟内即出现的固化.发热IJ不大，经剧烈搅拌,水泥浆又可恢复塑性，并达到正常凝结.对强度无影响，但影响施工.10 .降低f-CaO的工艺措施有哪些？答：（要点）（1）配料要合理，KH不要太高。（2）合理控制生料细度.（3）生料均化要好.（4）物料爆烧时要保证一定的液相和液相粘度.（5）熟料急冷，以免产生体积膨胀.11 .熟

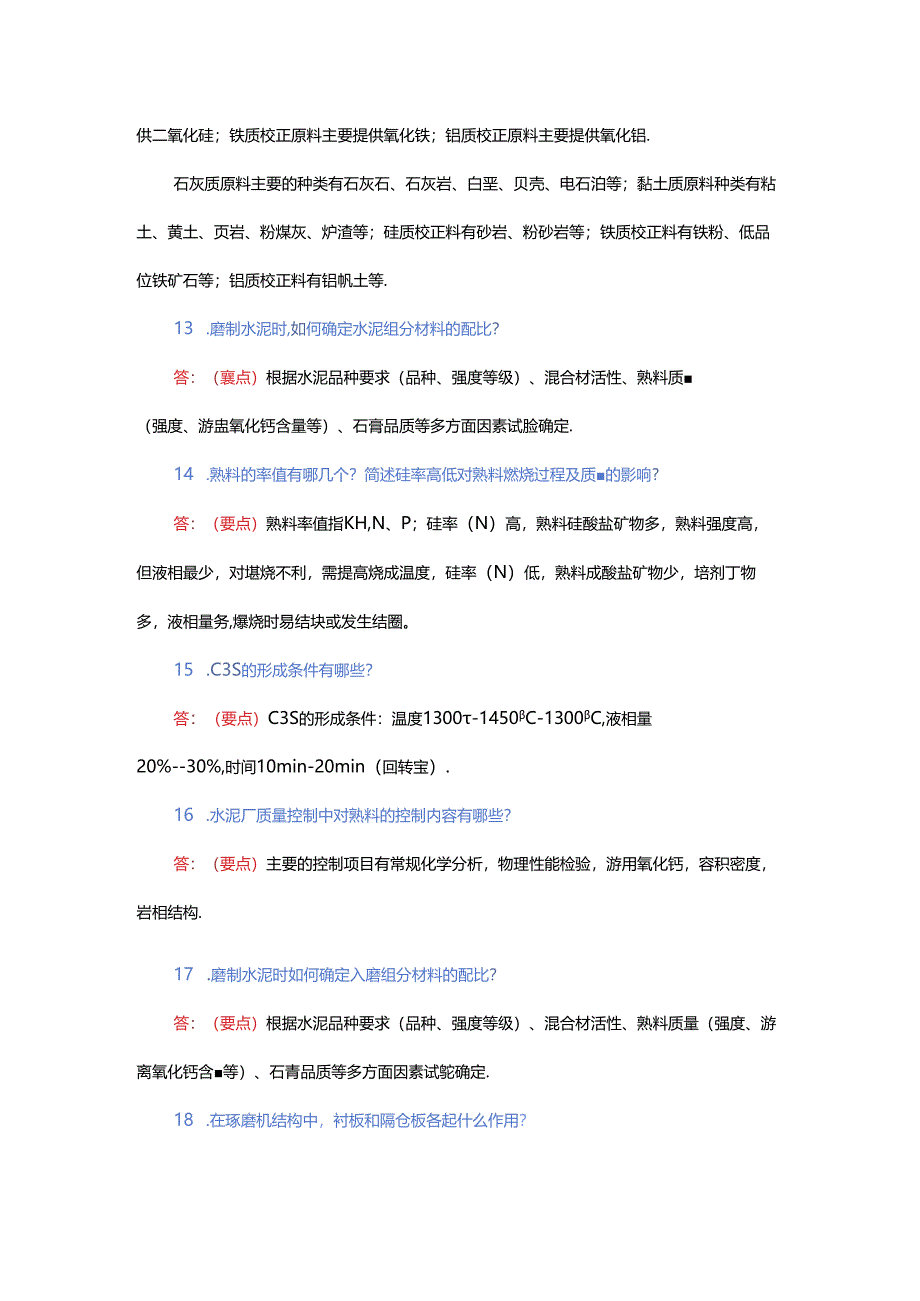

4、料的KH、SM.IM的作用是什么？答：（要点）KH:控制CaO与其他氧化物相对含量,达到控制C3S与C2S相对含累；SM:控制Si02与AI2O3和Fe2O3相对含量，达到控制C3S和C2S与C3A和C4AF相对含量和液泪景；IM:控制AI2O3与Fe2O3相对含量，达到控制C3A与C4AF相对含量和液泪粘度.12 .生产硅酸林水泥一般用嘟几类原料？各类原料主要提供什么成分？每类原料中最常用的品种有哪些？答：（要点）水泥生产的原料有石灰质原料、黏土质原料、校正原科.石灰质原料主要提供成分是氧化钙；黏土质原料主要提供二氧化硅、氧化铝、少量的氧化铁；硅质校正原料主要提供二氧化硅；铁质校正原料主要提
5、供氧化铁；铝质校正原料主要提供氧化铝.石灰质原料主要的种类有石灰石、石灰岩、白垩、贝壳、电石泊等；黏土质原料种类有粘土、黄土、页岩、粉煤灰、炉渣等；硅质校正料有砂岩、粉砂岩等；铁质校正料有铁粉、低品位铁矿石等；铝质校正料有铝帆土等.13 .磨制水泥时,如何确定水泥组分材料的配比？答：（襄点）根据水泥品种要求（品种、强度等级）、混合材活性、熟料质（强度、游盅氧化钙含量等）、石膏品质等多方面因素试脸确定.14 .熟料的率值有哪几个？简述硅率高低对熟料燃烧过程及质的影响?答：（要点）熟料率值指KH,N、P；硅率（N）高，熟料硅酸盐矿物多，熟料强度高，但液相最少，对堪烧不利，需提高烧成温度，硅率（N）
6、低，熟料成酸盐矿物少，培剂丁物多，液相量务,爆烧时易结块或发生结圈。15 .C3S的形成条件有哪些？答：（要点）C3S的形成条件：温度1300-1450C-1300C,液相量20%-30%,时间10min-20min（回转宝）.16 .水泥厂质量控制中对熟料的控制内容有哪些？答：（要点）主要的控制项目有常规化学分析，物理性能检验，游用氧化钙，容积密度，岩相结构.17 .磨制水泥时如何确定入磨组分材料的配比？答：（要点）根据水泥品种要求（品种、强度等级）、混合材活性、熟料质量（强度、游离氧化钙含等）、石青品质等多方面因素试鸵确定.18 .在琢磨机结构中，衬板和隔仓板各起什么作用？答：（要点）衬板
7、的作用是保护筒体、改变研磨体运动状态，改善粉磨效率；隔仓板的作用是分割研磨体、筛析物料、控制物料流速。19 .简述硅率高低对熟料爆烧过程及质景的影响？答：（要点）硅率（N）高，熟料硅酸装丁物务，熟料强度高,但液相量少，对煨烧不利，需提高烧成温度；底率（N）低，熟料硅酸钻叶物少，熔剂矿物多,液相量多，城烧时易结块或发生结圈.20 .熟料急冷有什么目的？答：（要点）防止C3S晶体长大而强度降低且难以粉磨，防止C3S分解和C2S的晶型转变使熟料强度降低，减少MgO晶体析出，使其凝结于玻璃体中，避免造成水泥安定性不良，减少C3A晶体析出，不使水泥出现快凝现戢,并提高水泥的抗硫酸盐性能，使熟料产生应力，
8、增大物料的易磨性，急冷还可以收回热量，提高热的利用率.21 .何为分解炉的旋风效应和喷脾效应?答：（要点）旋风效应：当气流携带料粉作旋流运动时,由于密度的不同，料粉及煤粉将靠近炉壁，碰棒减速，形成旋风效应.从而使料粉运动速度滞后于气流，延长料粉在炉内停留时间.喷脾效应：当形成喷腾运动时，由于气体与料粉的密度不同，料粉及煤粉将被抛向炉壁，碰撞失速，形成喷效应，从而使料粉运动速度滞后于气流延长料粉在炉内的停留时间.22 .在分解炉内为什么要控制碳酸瑟的分解率在8595%之间？答：（鬟点）一般生产中对料物在分解炉中的分解率要求以85-95%为宜，要求过高,在炉内停留时间就要延长，炉的容积就大，分解率
9、愈高时，分解速率愈慢，吸热愈少，容易使物料过热，炉气超温，从而引起结皮、堵塞等故障.同时，在窑内还有缓冲作用,但要求过低，则窑外分解技术的优越性得不到充分发挥.23 .影响水泥强度的主要因素有哪些？答：（要点）影响水泥强度的主要因素有：（1）熟料的手物组成；（2）水泥细度；（3）施工条件：a、水灰比及密实程度；b、养护温度；c、外加剂.24 .发生结皮、堵塞的原因是什么？答：（要点）原燃料中带入的该（R20）,氯（C1.-）、硫（S03）,在预分解窑中循环、富集，在局部超温情况下，形成低熔点手物,形成结皮，产出时造成堵塞.25 .如何提高了港水泥的早期强度？答：（鬟点）改变水泥物料矿物组成，适
10、当增加C3S和C3A含累；提高水泥细度；选用活性较高的粒化高炉旷渣；控制炉渣掺加量.26 .何为一次游商铜化钙？对水泥质量有何影响？在生产中如何控制?答：（要点）高温状态下未与SiO2、AI2O3,Fe2O3化合的氧化物称为一次游陶氧化钙.因一次游离氧化钙与水反应速度慢且发生体积膨胀，故一次游陶氧化钙对水泥安定性影响最大,使水泥构件出现寺曲、裂纹、破坏等严重质量事故.生产中通过选取合理的生料率值控制水泥熟料中的一次游寓氧化钙.27 .水泥生产对石灰质原料的质要求？答:(要点)(1)CaO48%(2)MgO3.0%(3)f-SiO24.0%(4)SO31.0%(5)R2O0.61.0%.28 .
11、玄武岩能否代替粘土,为什么？答：(襄点)玄武岩可以代替粘土.因为它含有蛟多的Fe2O3,AI2O3.它虽然致密坚硬，比更为2.5-3吨/米3,但若体内有不少玻璃质,所以脆性较大，熔点只有1150oC.其化学成分与火山灰质混合材相似，优于粘土，因而可以补充粘土质原料铁铝含量的不足，甚至完全替代粘土配料.生产出来的熟料含有皎多的铁铝酸钙，同时还可以作为铁质校正料，但具唯一的缺点是易磨性差，粉磨时要注意.29 .什么叫表观分解率？答：(要点)表观分第率就是入窑生料分解率加上入密回灰分解率的总称.表观分解率高于入窑生料的分解率，因为其中含有部分已分解的回灰.在热工标定时都采用表观分解率表示.30 .生料均化的目的是什么？答：(襄点)生料均化的目的是为了消除或缩小入窑生料成分的波动，使生料化学成分均匀稳定，它对稳定题料的成分，稳定窑的热工制度、提高熟料的产质量具有重要的意义.
