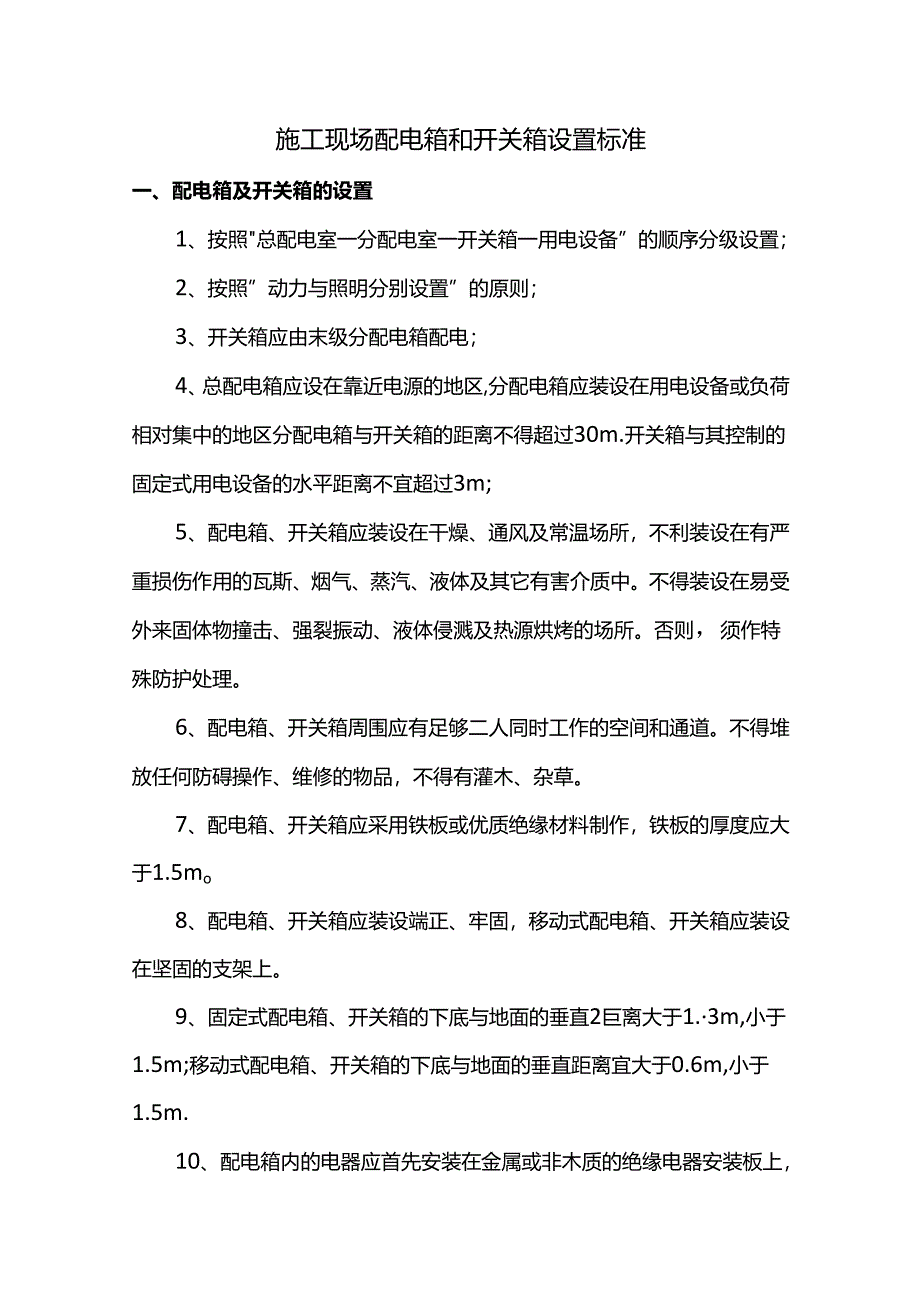

1、施工现场配电箱和开关箱设置标准一、配电箱及开关箱的设置1、按照总配电室一分配电室一开关箱一用电设备”的顺序分级设置；2、按照”动力与照明分别设置”的原则；3、开关箱应由末级分配电箱配电；4、总配电箱应设在靠近电源的地区,分配电箱应装设在用电设备或负荷相对集中的地区分配电箱与开关箱的距离不得超过30m.开关箱与其控制的固定式用电设备的水平距离不宜超过3m;5、配电箱、开关箱应装设在干燥、通风及常温场所，不利装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。不得装设在易受外来固体物撞击、强裂振动、液体侵溅及热源烘烤的场所。否则，须作特殊防护处理。6、配电箱、开关箱周围应有足够二人同时工

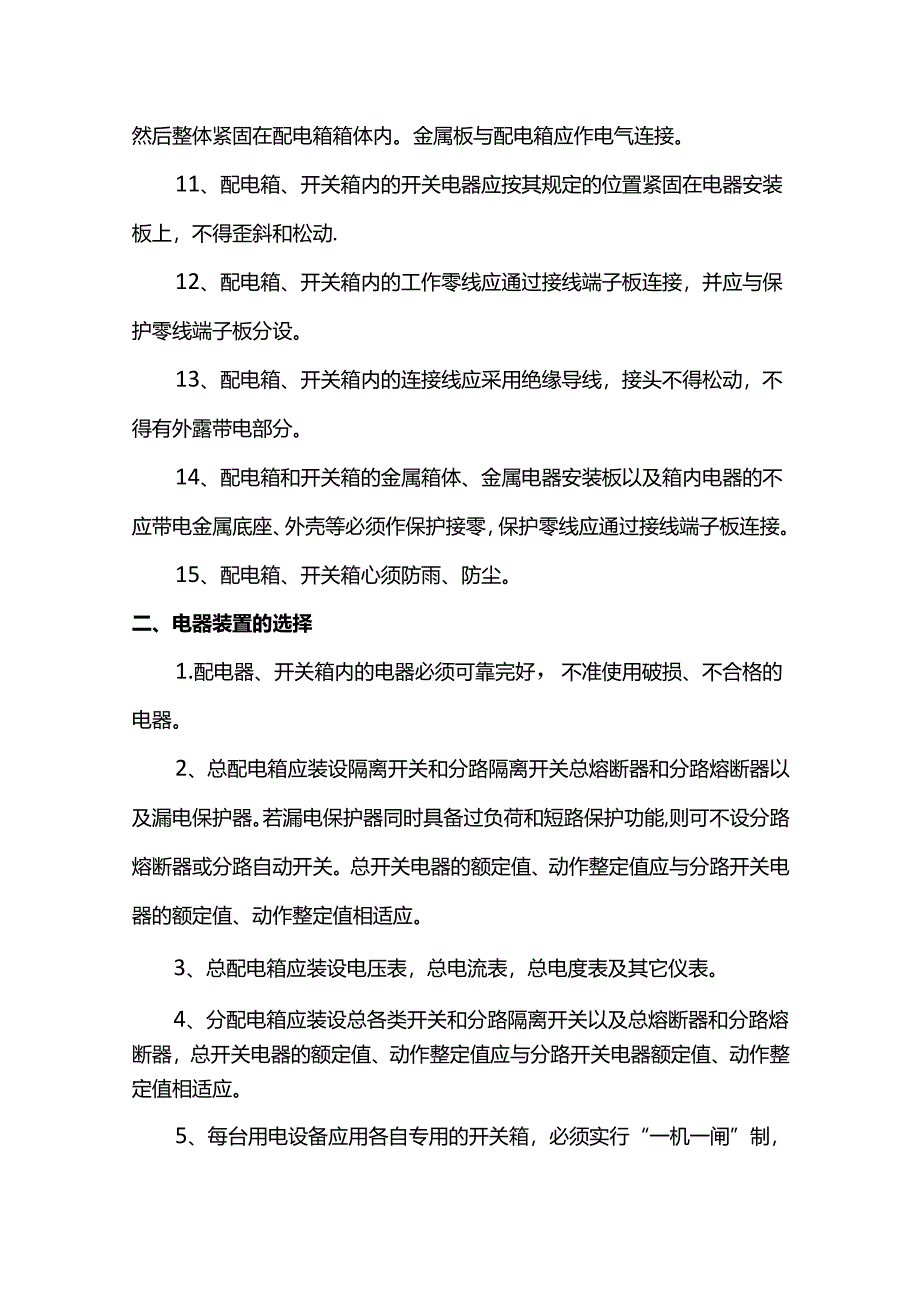

2、作的空间和通道。不得堆放任何防碍操作、维修的物品，不得有灌木、杂草。7、配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mo8、配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。9、固定式配电箱、开关箱的下底与地面的垂直2巨离大于1.3m,小于1.5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m,小于1.5m.10、配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内。金属板与配电箱应作电气连接。11、配电箱、开关箱内的开关电器应按其规定的位置紧固在电器安装板上，不得歪斜和松动.12、配电箱、开关箱内的工作
3、零线应通过接线端子板连接，并应与保护零线端子板分设。13、配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。14、配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零，保护零线应通过接线端子板连接。15、配电箱、开关箱心须防雨、防尘。二、电器装置的选择1.配电器、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。2、总配电箱应装设隔离开关和分路隔离开关总熔断器和分路熔断器以及漏电保护器。若漏电保护器同时具备过负荷和短路保护功能,则可不设分路熔断器或分路自动开关。总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定

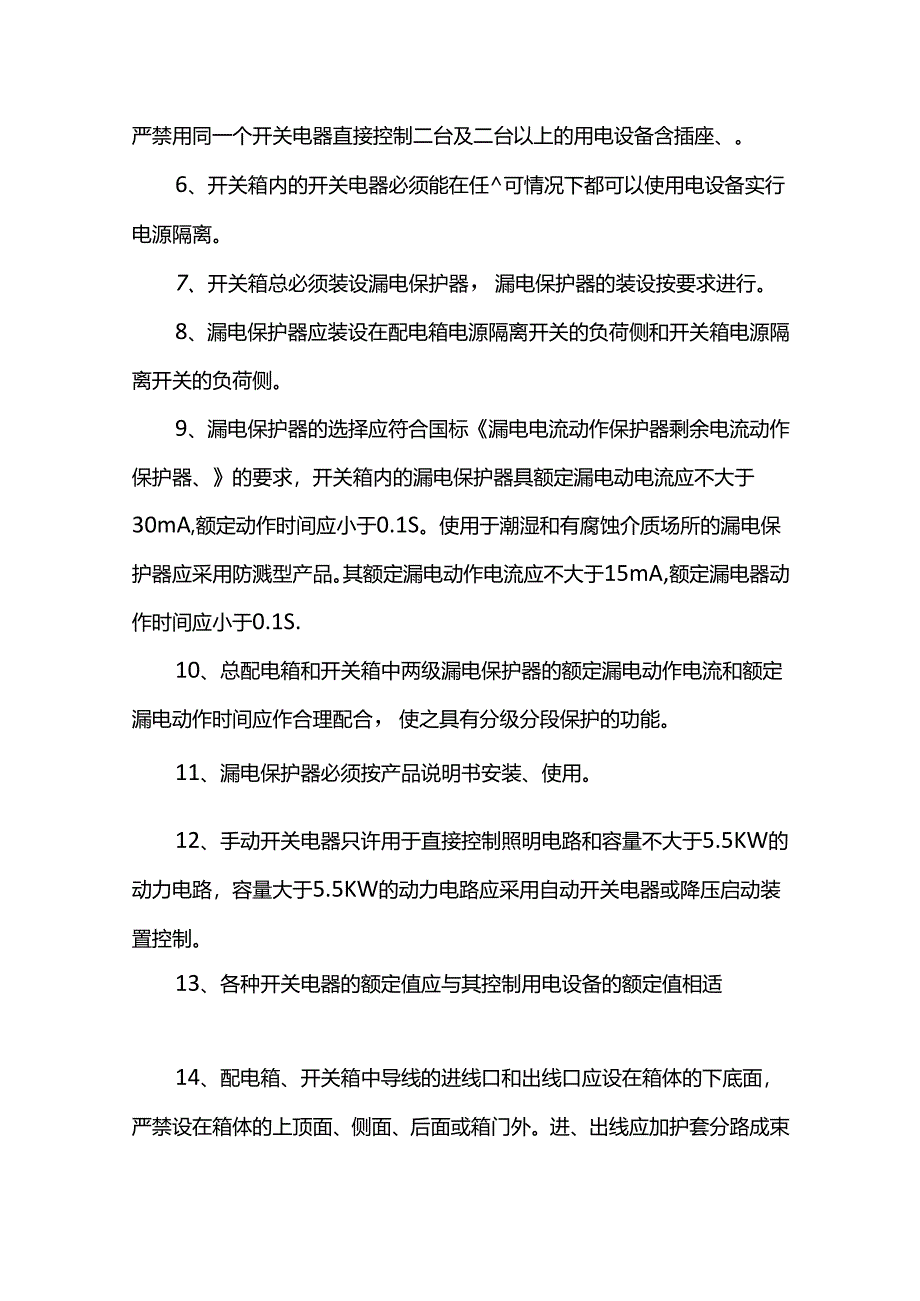

4、值相适应。3、总配电箱应装设电压表，总电流表，总电度表及其它仪表。4、分配电箱应装设总各类开关和分路隔离开关以及总熔断器和分路熔断器，总开关电器的额定值、动作整定值应与分路开关电器额定值、动作整定值相适应。5、每台用电设备应用各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台及二台以上的用电设备含插座、。6、开关箱内的开关电器必须能在任可情况下都可以使用电设备实行电源隔离。7、开关箱总必须装设漏电保护器，漏电保护器的装设按要求进行。8、漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。9、漏电保护器的选择应符合国标漏电电流动作保护器剩余电流动作保
5、护器、的要求，开关箱内的漏电保护器具额定漏电动电流应不大于30mA,额定动作时间应小于0.1S。使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA,额定漏电器动作时间应小于0.1S.10、总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。11、漏电保护器必须按产品说明书安装、使用。12、手动开关电器只许用于直接控制照明电路和容量不大于5.5KW的动力电路，容量大于5.5KW的动力电路应采用自动开关电器或降压启动装置控制。13、各种开关电器的额定值应与其控制用电设备的额定值相适14、配电箱、开关箱
6、中导线的进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门外。进、出线应加护套分路成束并做防水弯，导线束不得与箱体进、出口直接接触。移动式配电箱和开关箱的进出线必须采用橡皮绝缘电缆。15、进入开关箱的电源线，严禁用插销连接。三、使用与维修1、所有配电箱均应标明其名称、用途并作出分路标记。2、所有配电箱门应配锁，配电箱和开关箱应由专人负责.3、所有配电箱、开关处应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。4、对配电箱、开关箱进行检查、维修时,必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。5、所有配电箱、开关箱大使用过程中必须按照下述操作顺序：a、送电操作顺序：总配电箱一分配电箱一开关箱。b、停电操作顺序：开关箱一分配电箱一总配电箱。6、施工现场停止作业一小时以上时，应将动力开、关箱断电上7、配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。8、配电箱、开关箱内不得挂接其它临时用电设备。9、熔断器的熔体更换时，严禁使用不符合原规格的熔体代替.10、配电箱、开关箱的进线和出线不得承受外力。严禁与金属尖锐断口和强腐蚀介质接触。
