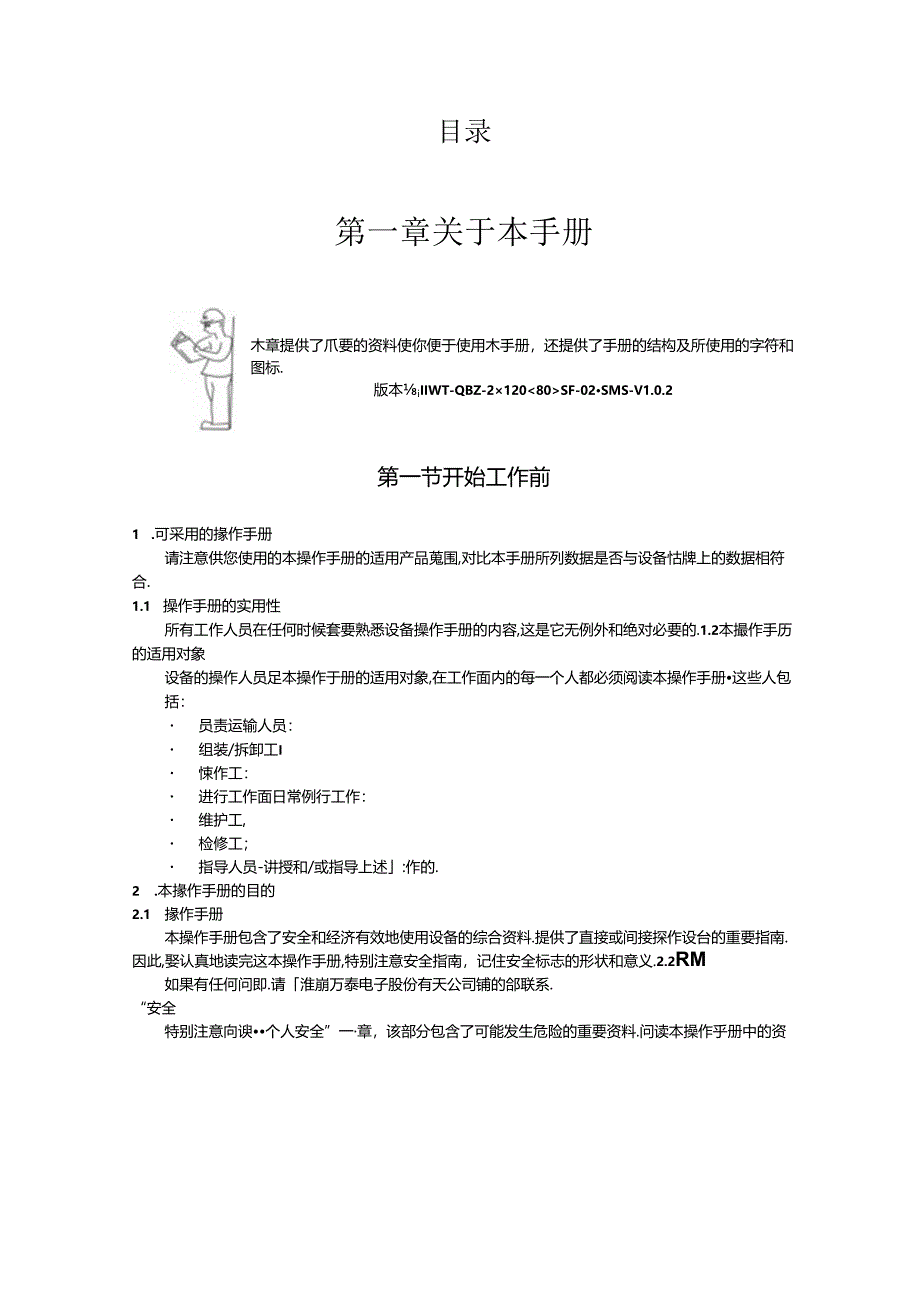

1、目录-关于本手域2第一V开蛤工作前2第二章个人安全4第节悚作人员4第二节悚作条件4方安全指南5第三章储存和运6第一行储存6第二节运输6第四章安装7第一节安装设备7第二节设的的使用条件及要求7第三行测试运转7第五章关于设缶8第一节概述8第二节结构将证10第H主要技术卷效及功能IO第四节菜单结构I1.第五节答数设为12第六行设爸原理13第七节维护与堆怪14第六章产品售后I1.务15第一节产品服务承诺15第二节产品质量信息反债审16第七订货则17AKB18附图h设翁外形尺寸18用图2电气总图19甥图3：接线图I20附图4：接线图221第九章用户贵料22第一章关于本手册木章提供了爪要的资料使你便于使用
2、木手册，还提供了手册的结构及所使用的字符和图标.版本iIIWT-QBZ-2120SF-02SMS-V1.0.2第一节开始工作前1 .可采用的掾作手册请注意供您使用的本操作手册的适用产品蒐围,对比本手册所列数据是否与设备怙牌上的数据相符合.1.1 操作手册的实用性所有工作人员在任何时候套要熟悉设备操作手册的内容,这是它无例外和绝对必要的.1.2本撮作手历的适用对象设备的操作人员足本操作于册的适用对象,在工作面内的每一个人都必须阅读本操作手册这些人包括： 员责运输人员： 组装/拆卸工I 悚作工： 进行工作面日常例行工作： 维护工, 检修工； 指导人员-讲授和/或指导上述:作的.2 .本掾作手册的目

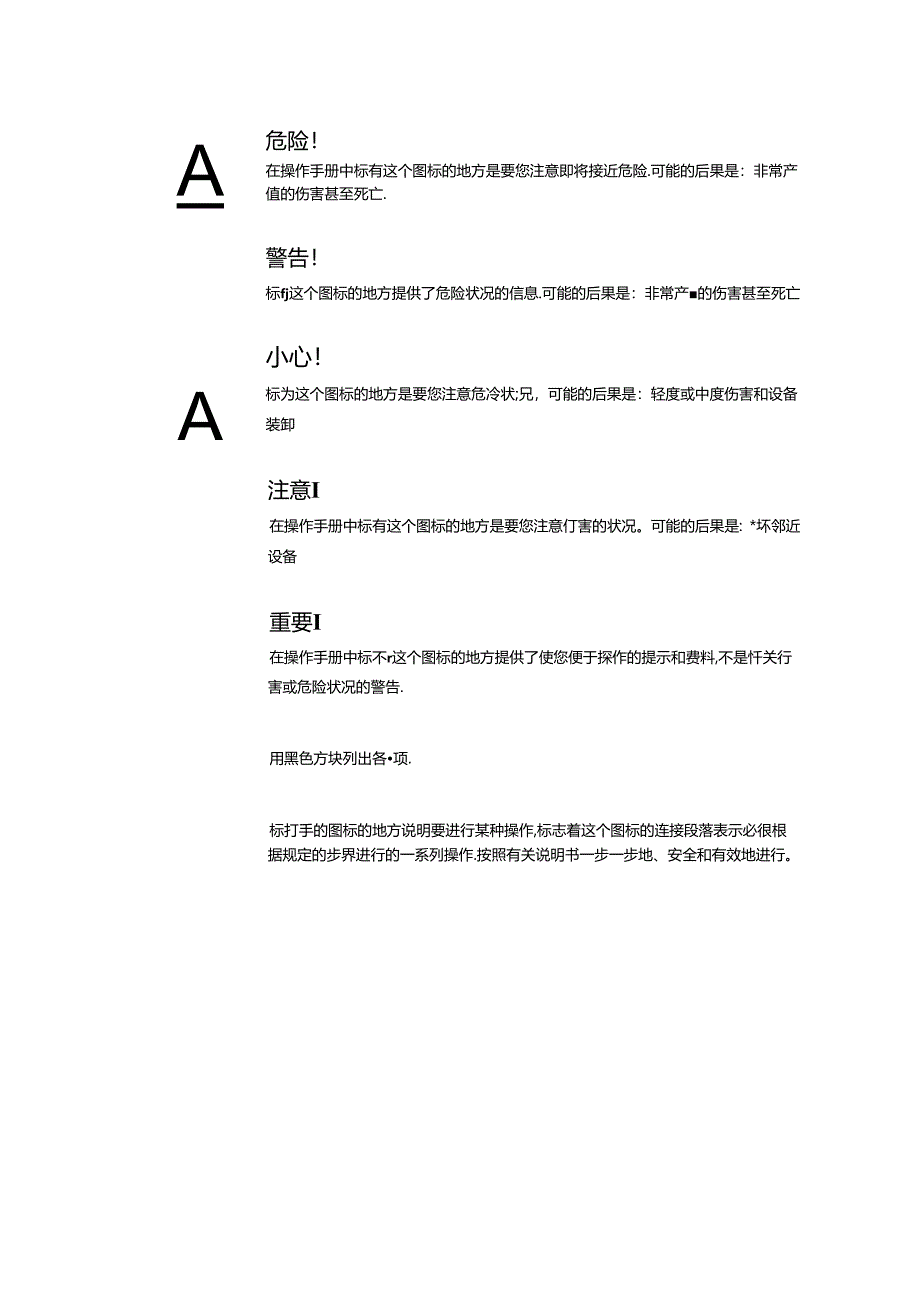

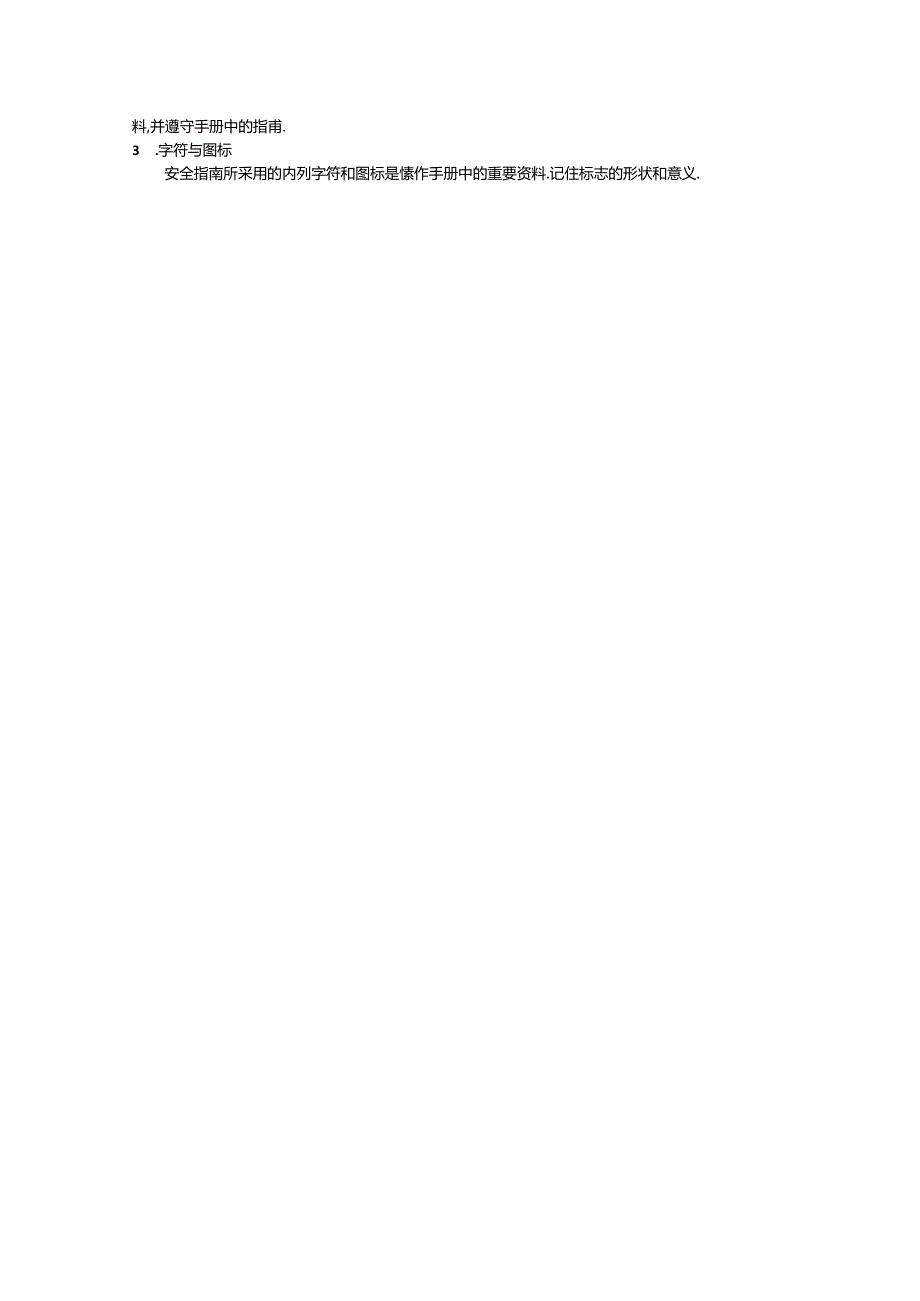

3、的2.1 掾作手册本操作手册包含了安全和经济有效地使用设备的综合资料.提供了直接或间接探作设台的重要指南.因此,娶认真地读完这本操作手册,特别注意安全指南，记住安全标志的形状和意义.2.2RM如果有任何问即.请淮崩万泰电子股份有天公司铺的郃联系.“安全特别注意向谀个人安全”一章，该部分包含了可能发生危险的重要资料.问读本操作乎册中的资料,并遵守手册中的指甫.3 .字符与图标安全指南所采用的内列字符和图标是愫作手册中的重要资料.记住标志的形状和意义.AA危险！在操作手册中标有这个图标的地方是要您注意即将接近危险.可能的后果是：非常产值的伤害甚至死亡.警告！标fj这个图标的地方提供了危险状况的信息
4、.可能的后果是：非常产的伤害甚至死亡小心！标为这个图标的地方是要您注意危冷状;兄，可能的后果是：轻度或中度伤害和设备装卸注意I在操作手册中标有这个图标的地方是要您注意仃害的状况。可能的后果是：*坏邻近设备重要I在操作手册中标不r这个图标的地方提供了使您便于探作的提示和费料,不是忏关行害或危险状况的警告.用黑色方块列出各项.标打手的图标的地方说明要进行某种操作,标志着这个图标的连接段落表示必很根据规定的步界进行的一系列操作.按照有关说明书一步一步地、安全和有效地进行。燥厅风机用隔爆型双电源真空电磁起动器第三章个人安全本承包括个人安全的里要资料.请特别注意这本.安全指南和规则是为了保护伤避免危险状
5、况，帮助您尽，U健安全地工作.1 .存在的风除所制造的设备是目前较先进的、符介被认可的相关标准.尽管如此,当您操作设台时,仍可他存在野一些尬险,诸如由于不可避免的外部影响,设备挨坏或操作传误。2 .Rt1.nttM除了本手册之外,还必须遵守国家实行的相关规章和预防事故条例.遵守下列安全和预防事故规章：本采矿公司的：煤矿管理部门的.第一节操作人员悚作、潍修和检杳设备的人力必须得到专门的资格认可，充分结合采矿需求并符合下列起码的要求：1 .作和1!护赞格认可：只能由经过培训的人员来操作和维护设先，培训内容必须符合实际使用的设爵型号.设符的怖性及检查只能由充分接受过我公司培训过的人仍来操作，本操作朋
6、的内容，特别是个人安全章.应该纳入珞训内容.操作人员必须具有并出示精通以下方面的证明：电工：电机及自动化控制系统，2 .修岫常维修工作由具忏这方面特殊知识和技能并符合特殊要求、经过设各检查和维护充分培训的人员来进行.第二节操作条件设备是为矿山工程等含有爆炸性气体或勃尘环境而设计和制造的.只能按照本操作手册使用设备.1.遵MI,作手增使用结构特征与工作原理: 主要技术数据： 安装与调试： 使用操作与注意事耳I： 设备的造型： 故障分析及川除方法； 安全保护装置及事故处理： 保养维储和保护； 运输及存谛： 保修条件I 售后服务.2.违反掾作手增的使用不能明确按照操作手册规定使刖的就是适反操作手册的
7、使用,不容许操作设备.有关iY细资料参行“使用操作及注意事项”.由于违反本镇作手it使用不当或他律不当由此遗成的任何损失，我公司不承担责任.第三节安全指南1 .苓本原则1.1 常短要集中希力工作.熟悉色自己的工作环境，1.2 保护装备穿帔1：作股和W带各种保护装备.通知史的伙伴： 您所在的确切地点： 你正在做的工作I 预计要工作多久.1.3 先决条件只有在安全、正常情况下才能使用,使用IW要检台所有的功能是否正常和各参数整定是否合适，1.4 电压结构保持与设需正常工作一故的电压结构，A一：飞当设备发生故障时.一定要先切断上一级电源才可开於维修.移动设备时不允许魄潦或从高处往下扔.以防元器件的破
8、砰、损坏和松动,发现破损之处要及时更换,松动之处应立即旋盆,以防迪忘造成事故.第三章储存和运输本章包括正确估存与运输设备的我要贲料.按照本操作手册提示去做,将会增加设备的寿命和利用率.也可使您的运输工作进行得更快徒和更安全.仔细注意本章各部分将会帮助伤简化您的日常I.作.第一节储存MWhft1. Mtt设备表面涂上临时防腐保护层.如果妥善保存.设备FI发货之日起.可保护一年.设备在整机装配闸内壁涂有防腐漆，外部喷涂防锈漆，运输前，我公司I出漆房内嚓涂外部装饰漆，在设备运输途中和短期储存中保护内外部金旗衣面不受腐蚀.2. IMe在阳光下防止设备长期缥晒在阳光下,以防温度过高造成电气绝缘材料提前化
9、，3. MI漫和污垢设备在不使用时应将其表面湎理干净.放在通风干煤的室内妥善保存.4. 扁第息反馈在使用一段时间后必须进行一次1.机质显反馈以确定设备的质Ifttt能第二节运输1 .运设备向用户咨询并考虑到当地的生耍条件.2 .提吊点技术上层切可能在运我体上为运输和祖装配备合适的固定提吊点，如果没有也应提供定数他的螺丝孔或其它推施作为临时提吊点.3 .运安全装置和运或设备为r保运输安全,每件运输载体上的松动部件必很紧固,以防其位置遨外移动，保护整个设品的平秘及手柄、破痫等不被损坏.附加运输安全设的和整料袋、用布等,以防止设招受潮,4 .产品尺寸详见附图1（产品外形尺寸图）。第四章安装本次包含行
10、关安装设备资料,清注意警句和I足示.警告！任何工作都要遵守本手册的安全指前，也要遵守矿方管理部门制i7的特殊安全指南和操作T册.否则将导致最严里的事故,甚至造成死亡.第一节安装设备安装首检查设备应笠间良好,紧固蟀栓无松动现W手柄按钿活动灵活.无卡滞现&.接上电源，进行相应的操作，设招应无振动现象和异常声音.第二节设备的使用条件及要求详见产品概述.警告！第三节测试运转第一次试运行和测试运行只能由经过良好培训的、钉经验的，熟悉井下特殊条件和安全规程的工作组来进行，他们还必须能熟练地操作设符并了斛有关操作手册的内.注意I确保电新安装完运输时拆卸下来的所有固定元件.第五章关于设备木章提供了操作和维护设
11、法的综合班料，这些资料可以作为进行培训的准招.建议回谈本章,但还必发接受培训.危险！伤必须十分了解设备的悌控方法,才能悌作设备.您必须经过对现有操作人员进行的作业培训.并通过实践加深对设住控制系统的了解。否则,不允许您探作设法，应立即通知上级主管，要求加培调。警告I忽视安全战程将导致事故.可能造成严明的人身伤老或死亡.应当严格执行爆矿的安全圾程采用下列附加的类似指南.并与煤矿各个安全规程相一致，尤注意：在操作、潍护或酢怪过程中，破坏了隔爆参数,更换了受控部件的规格型号及改变了本文参数(适用含本安产品,由此造成的损失.我公司不承担费任!第一节梃述1 .用途QBZ-2X80(120)1MO(66O
12、)SF煤仁风机用隔爆型双电源真空电磁起动器(以下简称起动零)适用于煤矿井下，在交通50HZ电压IIwY或660V俄路中,控制局部对旄式风机,具备主机、与机相互自动切换多种工作方式，确保矿井不间断供M.保附安全生产.2 .特点本装设针对H前煤矿井下双风机、双电源不间断通风的安全要求设计制造的，它以高性能用片机为控制核心对控制器的运行状态进行实时监控及故障处理，实现主i机运行状态相互切换.该装置状态指示采用汉字液晶显示。具行性能可究，动作准确等优点,具有RS485通讯接U,可方便地实现远程监控及控制。3 .执行标准QeZ-2X80(120)/1140(660)SF煤矿风机用隔爆型双电源直空电磁起动
13、器执行标准为GB383620104爆炸性气体环境用电气设招卜，XffU1-2011矿用防爆型低压交液直空电横起动器3,4.注；tR4.1 需换相时,按住桁应的停止按钮，转动手柄.4.24 注新出厂时电压为U40V,若离660V.请将城端子调到变压满660丫抽头上（以铭牌上标识的出厂电压为准），并通过按键将电压及漏电用镣依而新设跣.无特殊要求时，出厂工作方式为“对旋I”功能.4.25 行时不允许随意按动面板上按键.必须主机、备机停止运行后方可设SS1.主机、备机必须设置同一运行方式.4.26 允许胡意操作加Z命令.a.修改定值：b,授权密码，出厂时快定均为Oc1.oO设招主管部可对其进行修改，4
