《混凝土养护认识的误区.docx》由会员分享，可在线阅读，更多相关《混凝土养护认识的误区.docx（4页珍藏版）》请在第壹文秘上搜索。

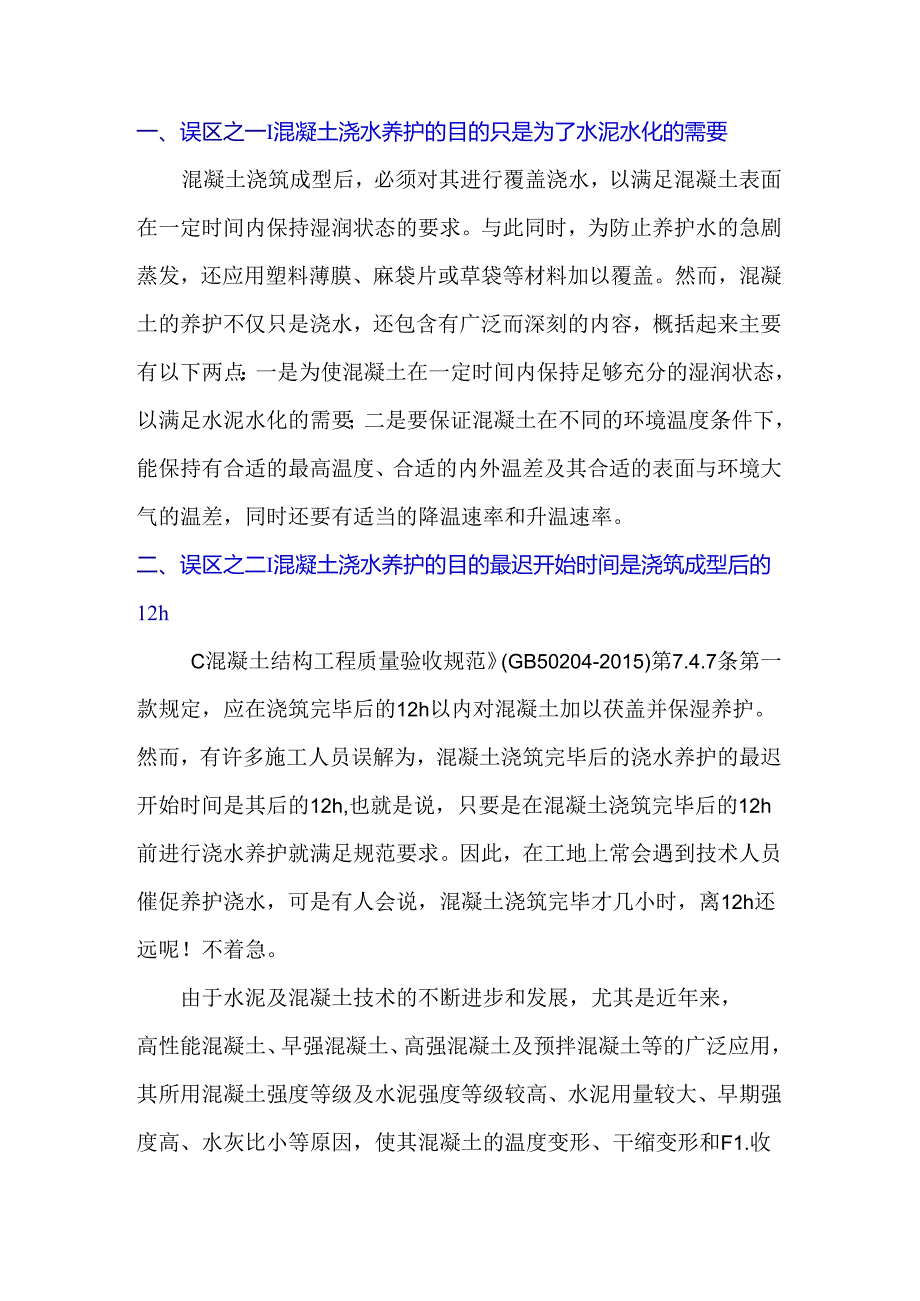

1、一、误区之一I混凝土浇水养护的目的只是为了水泥水化的需要混凝土浇筑成型后，必须对其进行覆盖浇水，以满足混凝土表面在一定时间内保持湿润状态的要求。与此同时，为防止养护水的急剧蒸发，还应用塑料薄膜、麻袋片或草袋等材料加以覆盖。然而，混凝土的养护不仅只是浇水，还包含有广泛而深刻的内容，概括起来主要有以下两点：一是为使混凝土在一定时间内保持足够充分的湿润状态，以满足水泥水化的需要；二是要保证混凝土在不同的环境温度条件下，能保持有合适的最高温度、合适的内外温差及其合适的表面与环境大气的温差，同时还要有适当的降温速率和升温速率。二、误区之二I混凝土浇水养护的目的最迟开始时间是浇筑成型后的12hC混凝土结构
2、工程质量验收规范(GB50204-2015)第7.4.7条第一款规定，应在浇筑完毕后的12h以内对混凝土加以茯盖并保湿养护。然而，有许多施工人员误解为，混凝土浇筑完毕后的浇水养护的最迟开始时间是其后的12h,也就是说，只要是在混凝土浇筑完毕后的12h前进行浇水养护就满足规范要求。因此，在工地上常会遇到技术人员催促养护浇水，可是有人会说，混凝土浇筑完毕才几小时，离12h还远呢！不着急。由于水泥及混凝土技术的不断进步和发展，尤其是近年来，高性能混凝土、早强混凝土、高强混凝土及预拌混凝土等的广泛应用，其所用混凝土强度等级及水泥强度等级较高、水泥用量较大、早期强度高、水灰比小等原因，使其混凝土的温度变

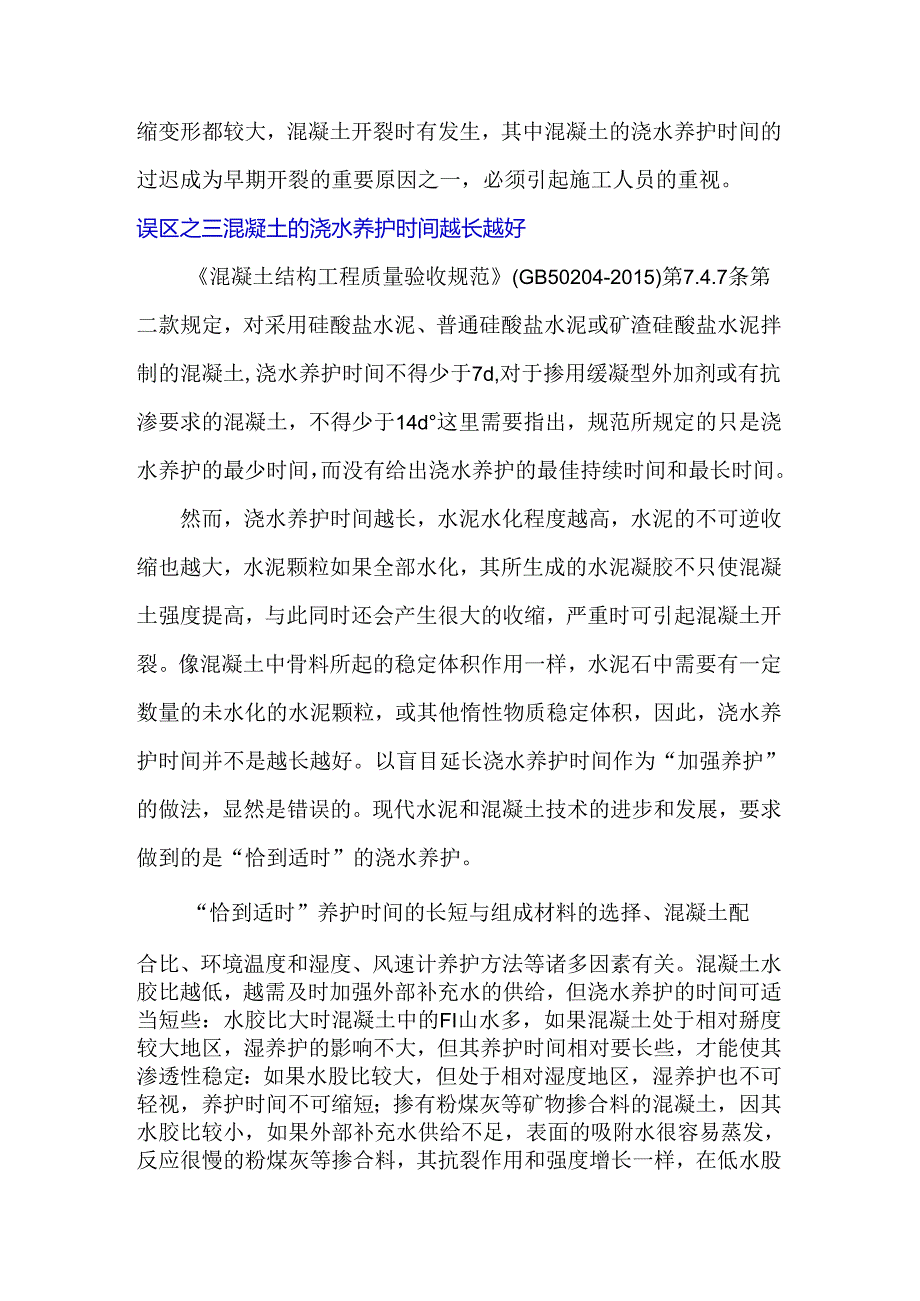

3、形、干缩变形和F1.收缩变形都较大，混凝土开裂时有发生，其中混凝土的浇水养护时间的过迟成为早期开裂的重要原因之一，必须引起施工人员的重视。误区之三混凝土的浇水养护时间越长越好混凝土结构工程质量验收规范(GB50204-2015)第7.4.7条第二款规定，对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土,浇水养护时间不得少于7d,对于掺用缓凝型外加剂或有抗渗要求的混凝土，不得少于14d这里需要指出，规范所规定的只是浇水养护的最少时间，而没有给出浇水养护的最佳持续时间和最长时间。然而，浇水养护时间越长，水泥水化程度越高，水泥的不可逆收缩也越大，水泥颗粒如果全部水化，其所生成的水泥凝胶不
4、只使混凝土强度提高，与此同时还会产生很大的收缩，严重时可引起混凝土开裂。像混凝土中骨料所起的稳定体积作用一样，水泥石中需要有一定数量的未水化的水泥颗粒，或其他惰性物质稳定体积，因此，浇水养护时间并不是越长越好。以盲目延长浇水养护时间作为“加强养护”的做法，显然是错误的。现代水泥和混凝土技术的进步和发展，要求做到的是“恰到适时”的浇水养护。“恰到适时”养护时间的长短与组成材料的选择、混凝土配合比、环境温度和湿度、风速计养护方法等诸多因素有关。混凝土水胶比越低，越需及时加强外部补充水的供给，但浇水养护的时间可适当短些：水胶比大时混凝土中的FI山水多，如果混凝土处于相对掰度较大地区，湿养护的影响不大

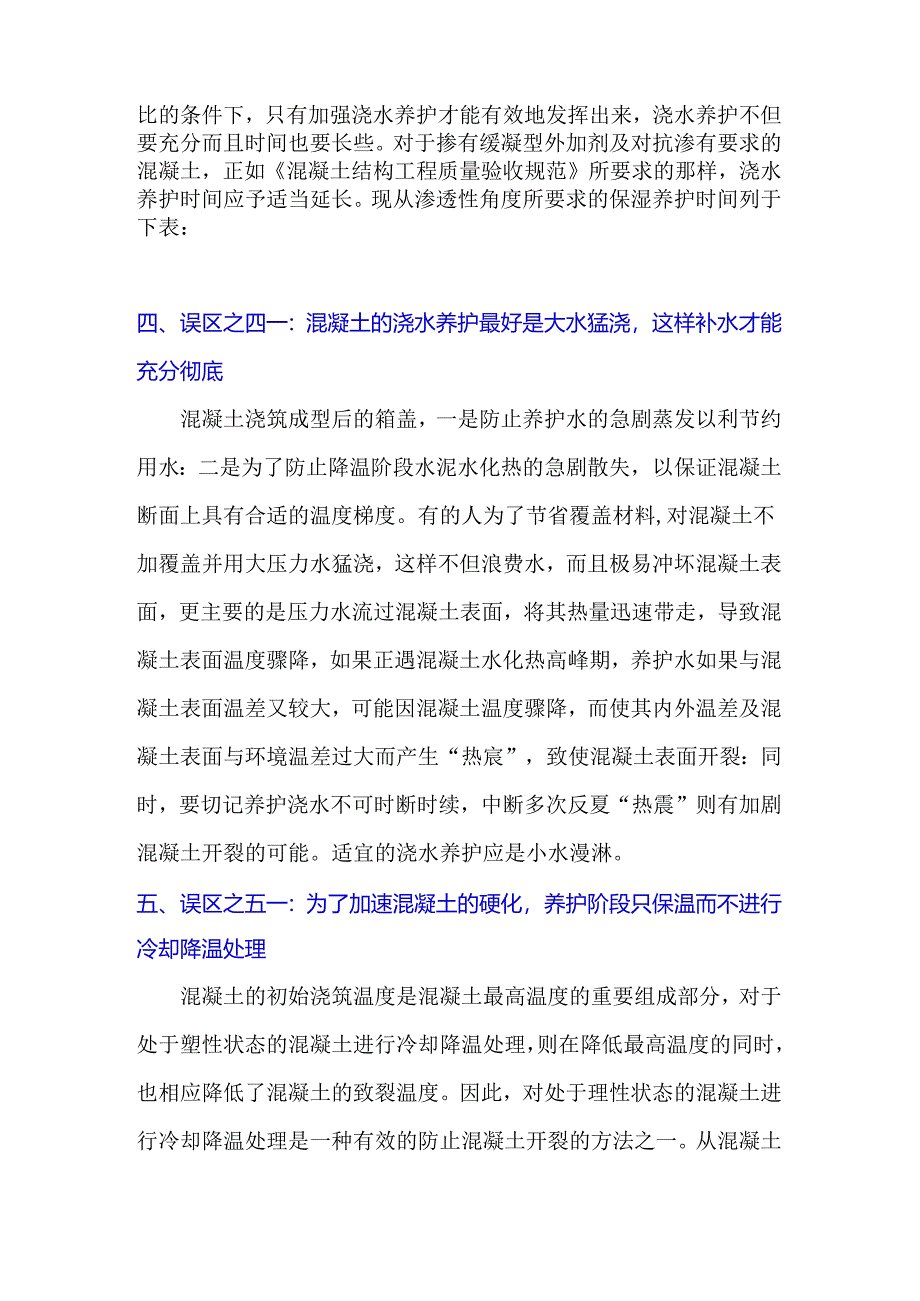

5、，但其养护时间相对要长些，才能使其渗透性稳定：如果水股比较大，但处于相对湿度地区，湿养护也不可轻视，养护时间不可缩短；掺有粉煤灰等矿物掺合料的混凝土，因其水胶比较小，如果外部补充水供给不足，表面的吸附水很容易蒸发，反应很慢的粉煤灰等掺合料，其抗裂作用和强度增长一样，在低水股比的条件下，只有加强浇水养护才能有效地发挥出来，浇水养护不但要充分而且时间也要长些。对于掺有缓凝型外加剂及对抗渗有要求的混凝土，正如混凝土结构工程质量验收规范所要求的那样，浇水养护时间应予适当延长。现从渗透性角度所要求的保湿养护时间列于下表：四、误区之四一：混凝土的浇水养护最好是大水猛浇，这样补水才能充分彻底混凝土浇筑成型后
6、的箱盖，一是防止养护水的急剧蒸发以利节约用水：二是为了防止降温阶段水泥水化热的急剧散失，以保证混凝土断面上具有合适的温度梯度。有的人为了节省覆盖材料,对混凝土不加覆盖并用大压力水猛浇，这样不但浪费水，而且极易冲坏混凝土表面，更主要的是压力水流过混凝土表面，将其热量迅速带走，导致混凝土表面温度骤降，如果正遇混凝土水化热高峰期，养护水如果与混凝土表面温差又较大，可能因混凝土温度骤降，而使其内外温差及混凝土表面与环境温差过大而产生“热宸”，致使混凝土表面开裂：同时，要切记养护浇水不可时断时续，中断多次反夏“热震”则有加剧混凝土开裂的可能。适宜的浇水养护应是小水漫淋。五、误区之五一：为了加速混凝土的硬
7、化，养护阶段只保温而不进行冷却降温处理混凝土的初始浇筑温度是混凝土最高温度的重要组成部分，对于处于塑性状态的混凝土进行冷却降温处理，则在降低最高温度的同时，也相应降低了混凝土的致裂温度。因此，对处于理性状态的混凝土进行冷却降温处理是一种有效的防止混凝土开裂的方法之一。从混凝土开始硬化产生拉应力至达到最高温度止，虽然在此阶段对混凝土继续进行冷却处理，一般不至于改变整个混凝土断面上的受拉状态，但向混凝土表面浇以低于环境温度过大的冷却水，使混凝土温度骤降，会增加混凝土断面上的温度梯度，可能引起混凝土热震”，虽然在此阶段，对混凝土冷却处理，也会降低最高温度和致裂温度，但为防止混凝土内外温差骤升引起表面开裂，这一阶段的冷却处理及浇水养护一定要小心谨慎。在混凝土内部产生拉应力之前，应及时进行冷却处理。综上所述可见，不论环境温度的高低，也就是说，不论春夏秋冬的外界气温是高还是低，混凝土的保温养护，不仅提高了混凝土的表面温度，还能使混凝土内部的温度得以缓降，并减小了内外温差和混凝土表面与大气环境的温差，为此，这种“外保温内缓降”的养护方法得以能够防止和减少混凝土的开裂。
