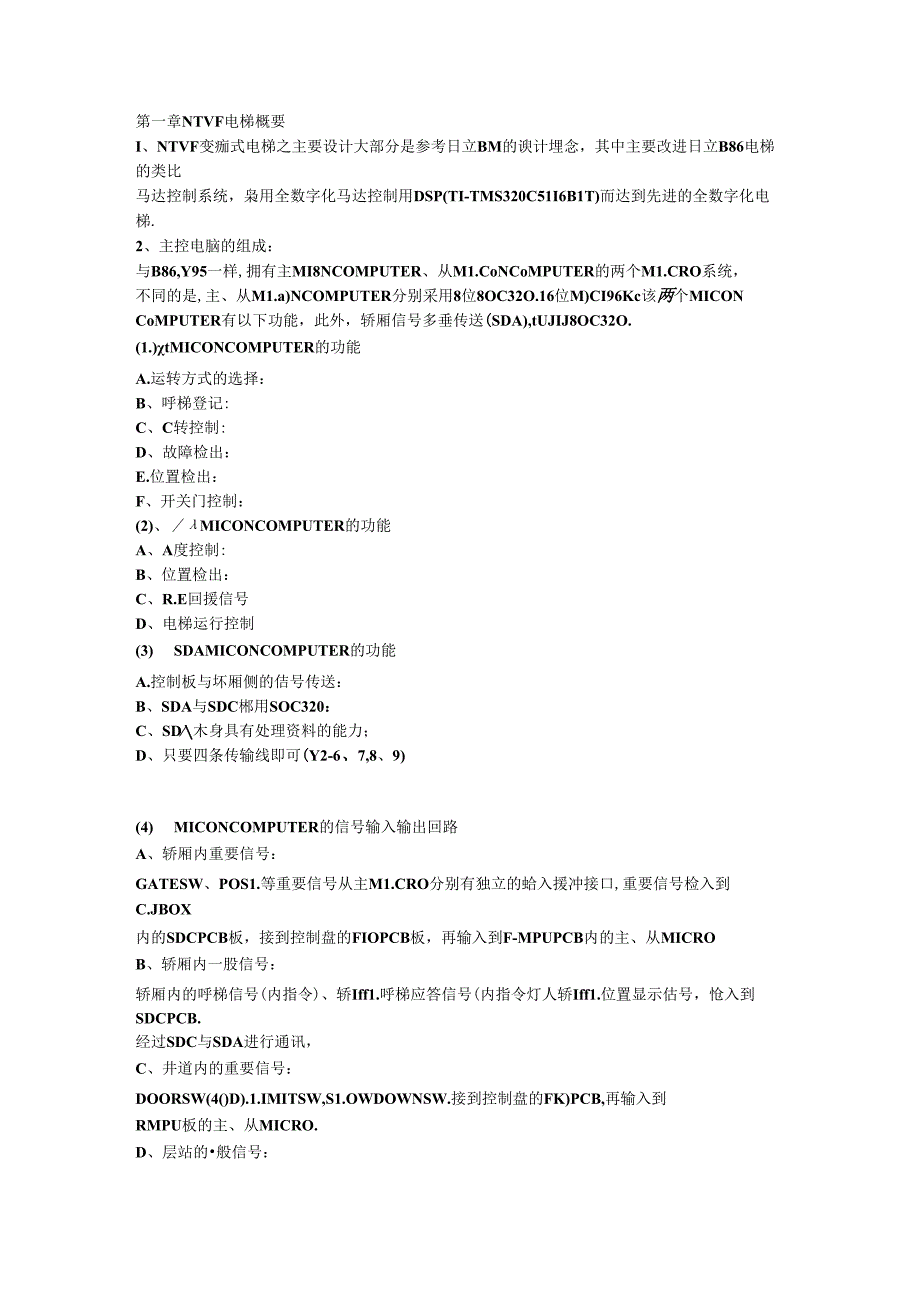

1、第一章NTVF电梯概要I、NTVF变痂式电梯之主要设计大部分是参考日立BM的谀计埋念，其中主要改进日立B86电梯的类比马达控制系统，枭用全数字化马达控制用DSP(TI-TMS320C51I6B1T)而达到先进的全数字化电梯.2、主控电脑的组成：与B86,Y95一样,拥有主MI8NCOMPUTER、从M1.CoNCoMPUTER的两个M1.CRO系统，不同的是,主、从M1.a)NCOMPUTER分别采用8位8OC32O.16位M)CI96Kc该两个MICONCoMPUTER有以下功能，此外，轿厢信号多垂传送(SDA),tUJIJ8OC32O.(1.)tMICONCOMPUTER的功能A.运转方式
2、的选择：B、呼梯登记:C、C转控制:D、故障检出：E.位置检出：F、开关门控制：(2)、MICONCOMPUTER的功能A、A度控制:B、位置检出：C、R.E回援信号D、电梯运行控制(3) SDAMICONCOMPUTER的功能A.控制板与坏厢侧的佶号传送：B、SDA与SDC郴用SOC320：C、SD木身具有处理资料的能力；D、只要四条传输线即可(Y2-6、7,8、9)(4) MICONCOMPUTER的信号输入输出回路A、轿厢内重要信号：GATESW、POS1.等重要信号从主M1.CRO分别有独立的蛤入援冲接口,重要信号检入到C.JBOX内的SDCPCB板，接到控制盘的FIOPCB板，再输入

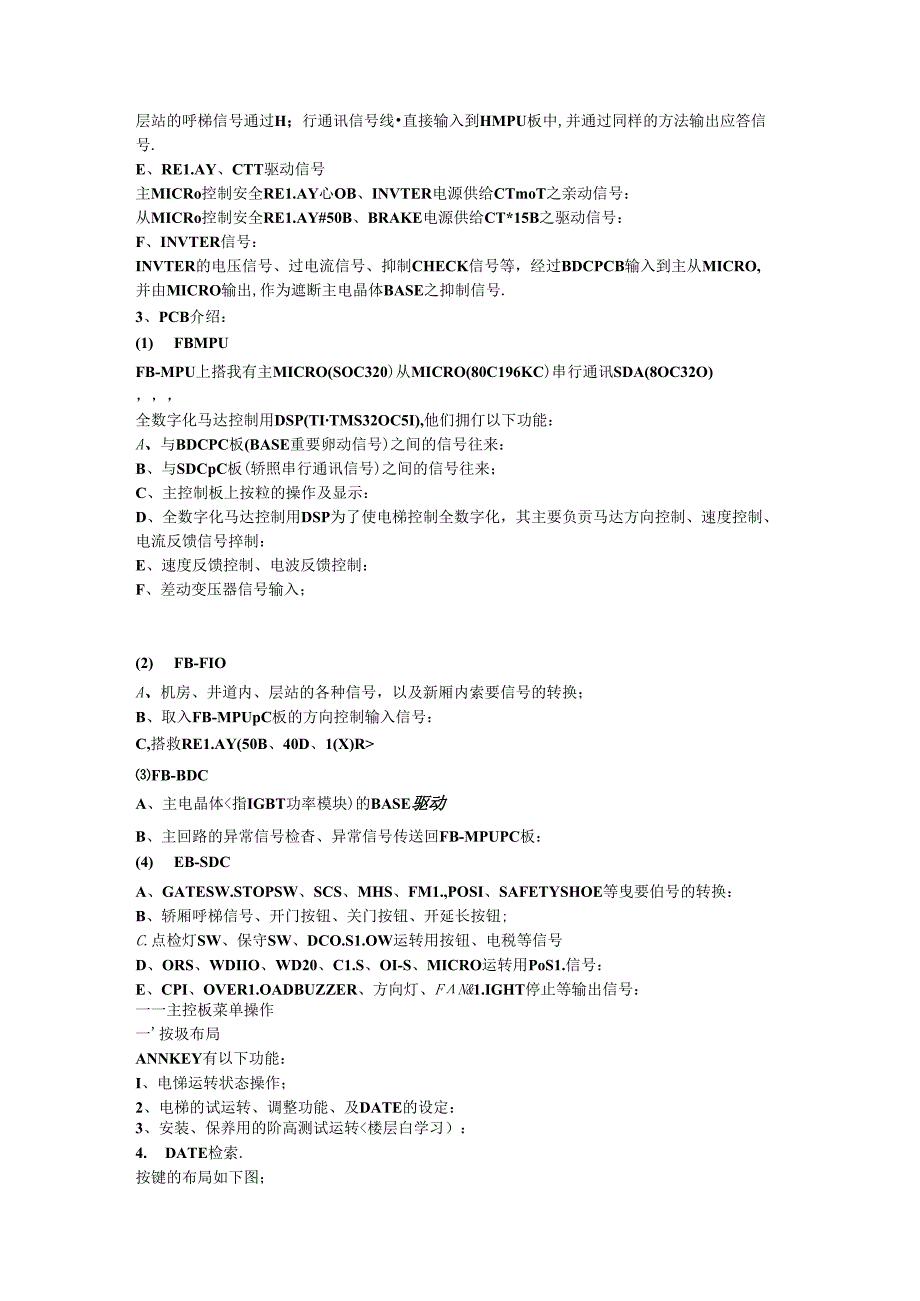

3、到F-MPUPCB内的主、从MICROB、轿厢内一股信号：轿厢内的呼梯信号(内指令)、轿Iff1.呼梯应答信号(内指令灯人轿Iff1.位置显示估号，怆入到SDCPCB.经过SDC与SDA进行通讯，C、井道内的重要信号：DOORSW(4()D).1.IMITSW,S1.OWDOWNSW.接到控制盘的FK)PCB,再输入到RMPU板的主、从MICRO.D、层站的般信号：层站的呼梯信号通过H；行通讯信号线直接输入到HMPU板中,并通过同样的方法输出应答信号.E、RE1.AY、CTT驱动信号主MICRo控制安全RE1.AY心OB、INVTER电源供给CTmoT之亲动信号：从MICRo控制安全RE1.A
4、Y#50B、BRAKE电源供给CT*15B之驱动信号：F、INVTER信号：INVTER的电压信号、过电流信号、抑制CHECK信号等，经过BDCPCB输入到主从MICRO,并由MICRO输出,作为遮断主电晶体BASE之抑制信号.3、PCB介绍：(1) FBMPUFB-MPU上搭我有主MICRO(SOC320)从MICRO(80C196KC)串行通讯SDA(8OC32O)，全数字化马达控制用DSP(TITMS32OC5I),他们拥仃以下功能：A、与BDCPC板(BASE重要卵动信号)之间的信号往来：B、与SDCpC板(轿照串行通讯信号)之间的信号往来；C、主控制板上按粒的操作及显示：D、全数字化
5、马达控制用DSP为了使电梯控制全数字化，其主要负贡马达方向控制、速度控制、电流反馈信号捽制：E、速度反馈控制、电波反馈控制：F、差动变压器信号输入；(2) FB-FIOA、机房、井道内、层站的各种信号，以及新厢内索要信号的转换；B、取入FB-MPUpC板的方向控制输入信号：C,搭救RE1.AY(50B、40D、1(X)RFB-BDCA、主电晶体指IGBT功率模块)的BASE驱动B、主回路的异常信号检杳、异常信号传送回FB-MPUPC板：(4) EB-SDCA、GATESW.STOPSW、SCS、MHS、FM1.,POSI、SAFETYSHOE等曳要伯号的转换：B、轿厢呼梯信号、开门按钮、关门按

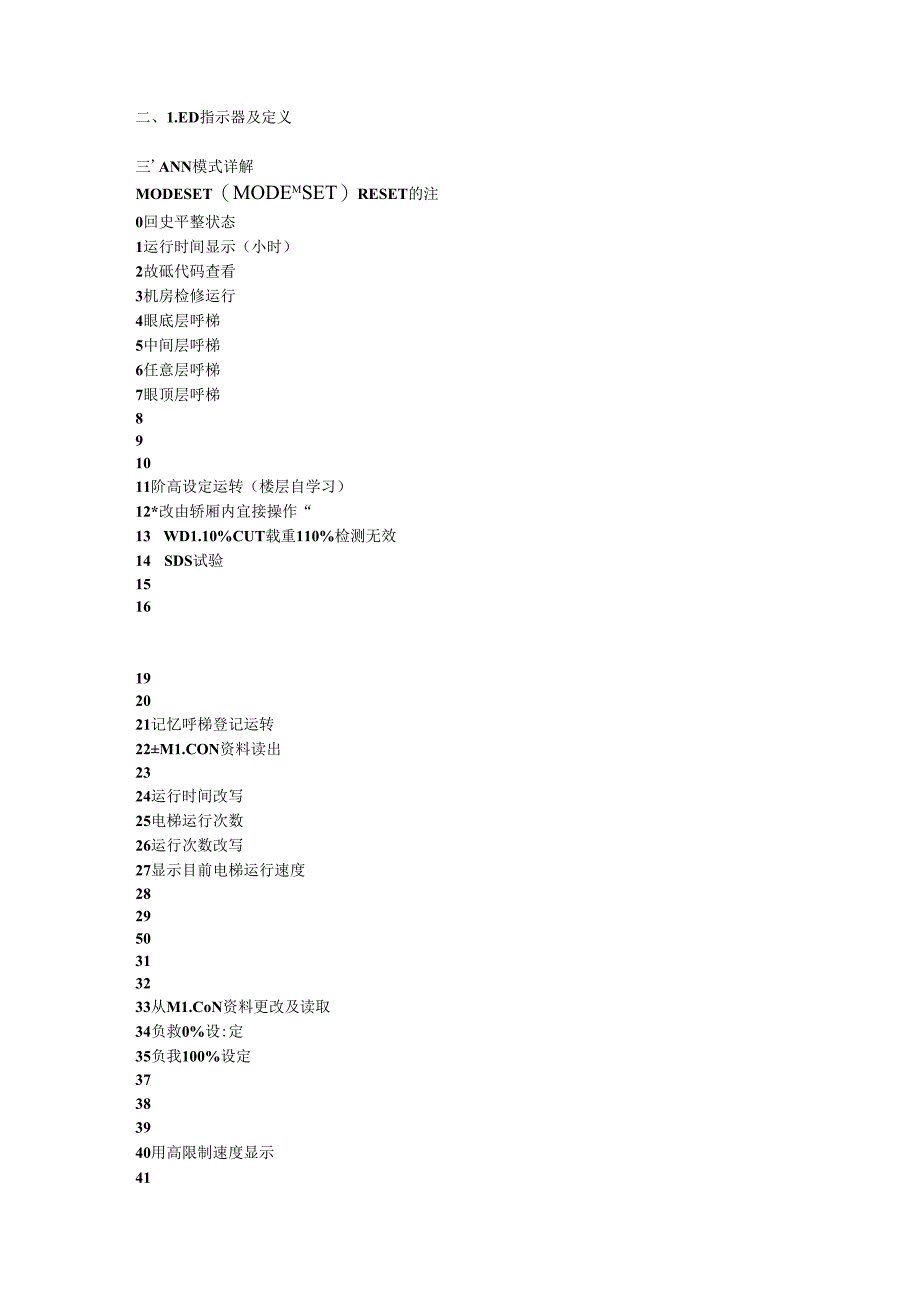

6、钮、开延长按钮;C.点检灯SW、保守SW、DCO.S1.OW运转用按钮、电税等信号D、ORS、WDIIO、WD20、C1.S、OI-S、MICRO运转用PoS1.信号：E、CPI、OVER1.OADBUZZER、方向灯、FN&1.IGHT停止等输出信号：一一主控板菜单操作一按圾布局ANNKEY有以下功能：I、电悌运转状态操作；2、电梯的试运转、调整功能、及DATE的设定：3、安装、保养用的阶高测试运转楼层白学习）：4. DATE检索.按键的布局如下图；二、1.ED指示器及定义三ANN模式详解MODESET（MODEmSET）RESET的注0回史平整状态1运行时间显示（小时）2故砥代码查看3机房
7、检修运行4眼底层呼梯5中间层呼梯6任意层呼梯7眼顶层呼梯891011阶高设定运转（楼层自学习）12*改由轿厢内宜接操作“13 WD1.10%CUT载重110%检测无效14 SDS试验1516192021记忆呼梯登记运转22M1.CON资料读出2324运行时间改写25电梯运行次数26运行次数改写27显示目前电梯运行速度282950313233从M1.CoN资料更改及读取34负救0%设:定35负我100%设定37383940用高限制速度显示41424344 ift,.MICONEEPROM45 烧录从M1.CoNEEPROM46读取烧录主MICONEEPROM资料47读取烧录从MICoNEEPRO
8、M资料484950ACD运料方式许可码515253上行平层参数调整54卜行平层参数调整555657585960时间显示61日期显示62时间调整63日期调整6465运行时间清除66运行次数清除67DIGITA1.F1.R显小16进制6869707174757677楼层多效清除7879EE主MICON参数修改FO读取H1.N显示字型烧录详解：MODEI：意义：电梯运行时间具示操作步骤：I、按MoDE逾2、按I键3、按SET键MODE2：意义：电梯故障代码显示操作步骤：I.按MODE神2、按2犍3、按SETti1.此时已显示故障代码4、可按INC键，显示下一个故障代码5、清除故障代码的方法：按ING
9、直显示到99.再按RESET三秒，故障代码既全部被清除掉.详细的故障代码请看我的另外一篇资料”MODE3：意义：机房检修运行操作步既：I、按MODE键2、按3卷3、按SET迸.此时电梯已处于机房检楼运行状态4、可按7,电梯检修上行：按“4”，电悌检惚下行：5、返回正常运转的方法，JSMODE再按Ofib再按SET神，电梯既返回正常运行.备注：需要所彳F安全I可路有效时才有效.MODE4意义：登记最底层呼梯信号操作步骤：I,按MODE键2、按4就3、按SET谊.MoDE5懑义：登记中间层呼梯信号操作步骤：I,按MODE2、按5世3、按SET键.MODE6意义；登记某一层呼梯信号操作步骤；1、按M
10、ODEt2、按6雄3、按SETt.4.输入脩要选定的楼层数5、按SET键MODE7意义：登记最顶层呼梯信号操作步骤：I、按MODEfei2、按7键3、按SETUhMODE11：点义：测定层高（楼层自学习操作步骡：I、确定D1.S、XFMI.,XSDSDI信号正常2、DIPSWITCH1,PINIWfON3、按MODE槌4、给人115、按START键,直至电梯启动6、层高测定完毕后，按RESET7, DIPSWITCH!.P1.NI置于OFFMODE13意义：我HiI1.O%检测无效操作步骤：I.按MODE神2、按13健3、按SET迸.注：I、轿“内保守Sw处于正常时才有效；2、次启动后自动RE
11、SET：MODE14意义：SDSON测试操作步骤：1，按MODE杨2、按14键3、按SET曲备注：1、SDSON测试：2,一次启动后自动RESET：MODE21意义：记忆呼梯登记运转.连续运转用操作步骤：I、按MODE谊2、按21键3、按SET没。4,可跑复操作MoDE4、MODE5、M0DE6、MODE7之功能MODE24意义：运行时间改写操作步骤：1、将D1.PSW1.之PIN1.转换到ON位置2、按MODETM3、按2、4键4,按SET谊.5、输入欲更改的运行时间*（十进制）6、按SET键7,再按MoDE.RESET犍,电梯恢复正常8、4DIPSWIZPINI转换到OFF位置备注；INQ
12、DEe之间的转换，按SH1.FT键；MODE25意义：运行次数读出操作步骤：1、按MODE圾2、按25键3、按SET镀，MODE26意义：运行次数改写操作步骤：、将D1.PSWIZP1.N1.转换到ON位置、按MODE键、按2、6键、按SET键。、输入欲更改的运行次数”*(十进制)、按SET键、再按MoDE,RESET谈，电梯歧或正常、将D1.PSW1.之P1.NI转换到OFF位置MODE27意义：速度(SPEED)显示操作步骤：I、按MODE谈3、按2、7键4,按SET犍.MODE54意义：启动补偿操作步骤：I,将轿厢内载重设定为0%2,符D1.PSwI之P1.N1.转接到。N位置.将E.S
13、IOP打新3、按MODE谊4、按3、4键4,按SET键.5,符DIPSWI之P1.N1.转接到。”位置.将E.SToP惯红.MODE35意义：启动补偿操作步骤；I、将精用内我由设定为100%2,将D1.PSwI之PINI料换到ON位置,将E。STOP打断3、按MODE世4、按3、5键4、按SET浦5,将D1.PSW1.之P1.N1.也换到OiT位置，将&STOP快更.MODE40意义：束速显示操作步骤：I、按MODEta2、按4、0键4,按SET槌0显示的值分别对应以下参数:DATE030405（）607M-MIN45607590105更改方法：MODE-EE一一SET.ADDRESS2332
