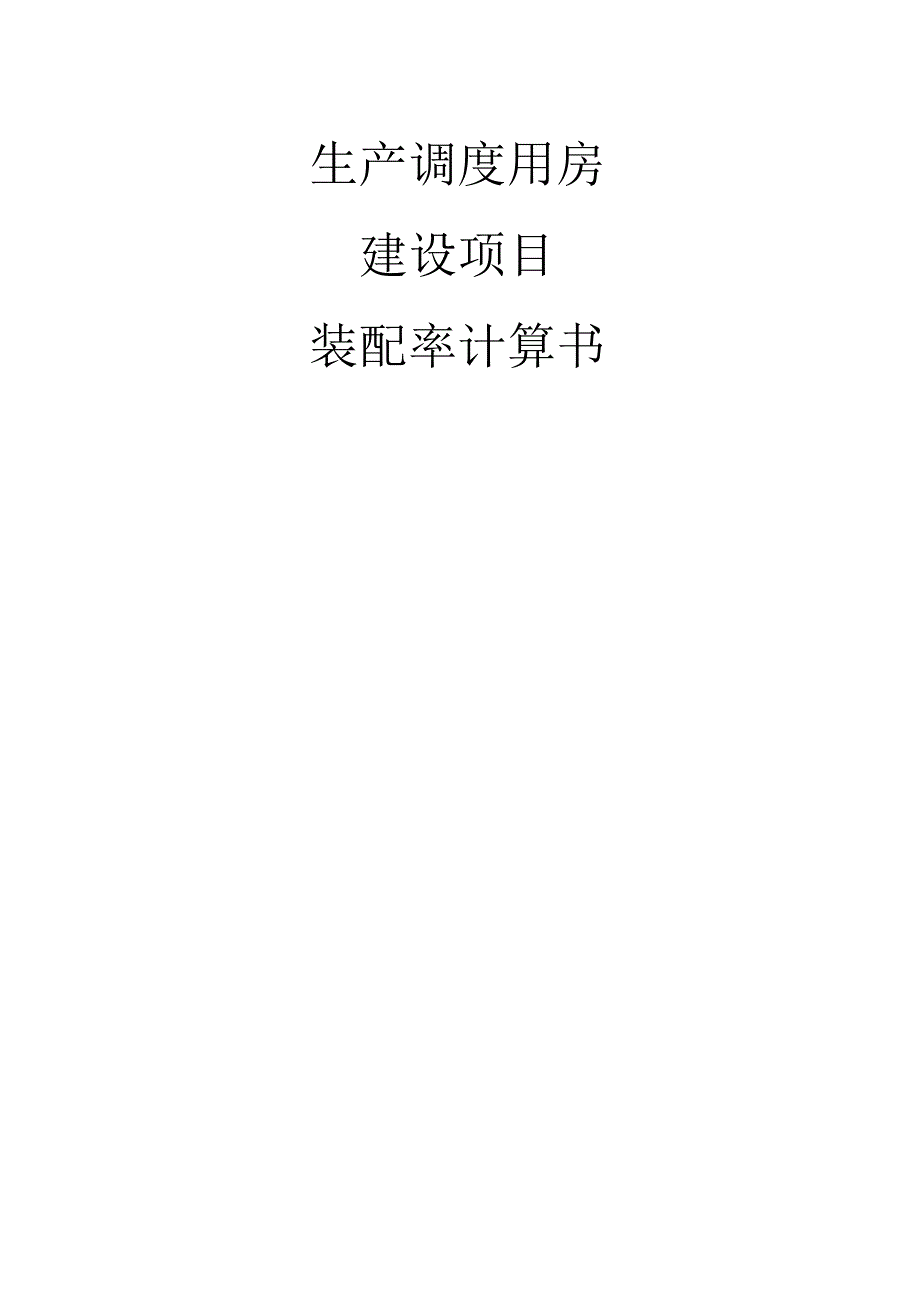

《生产调度用房建设项目-装配率计算书.docx》由会员分享，可在线阅读，更多相关《生产调度用房建设项目-装配率计算书.docx（14页珍藏版）》请在第壹文秘上搜索。

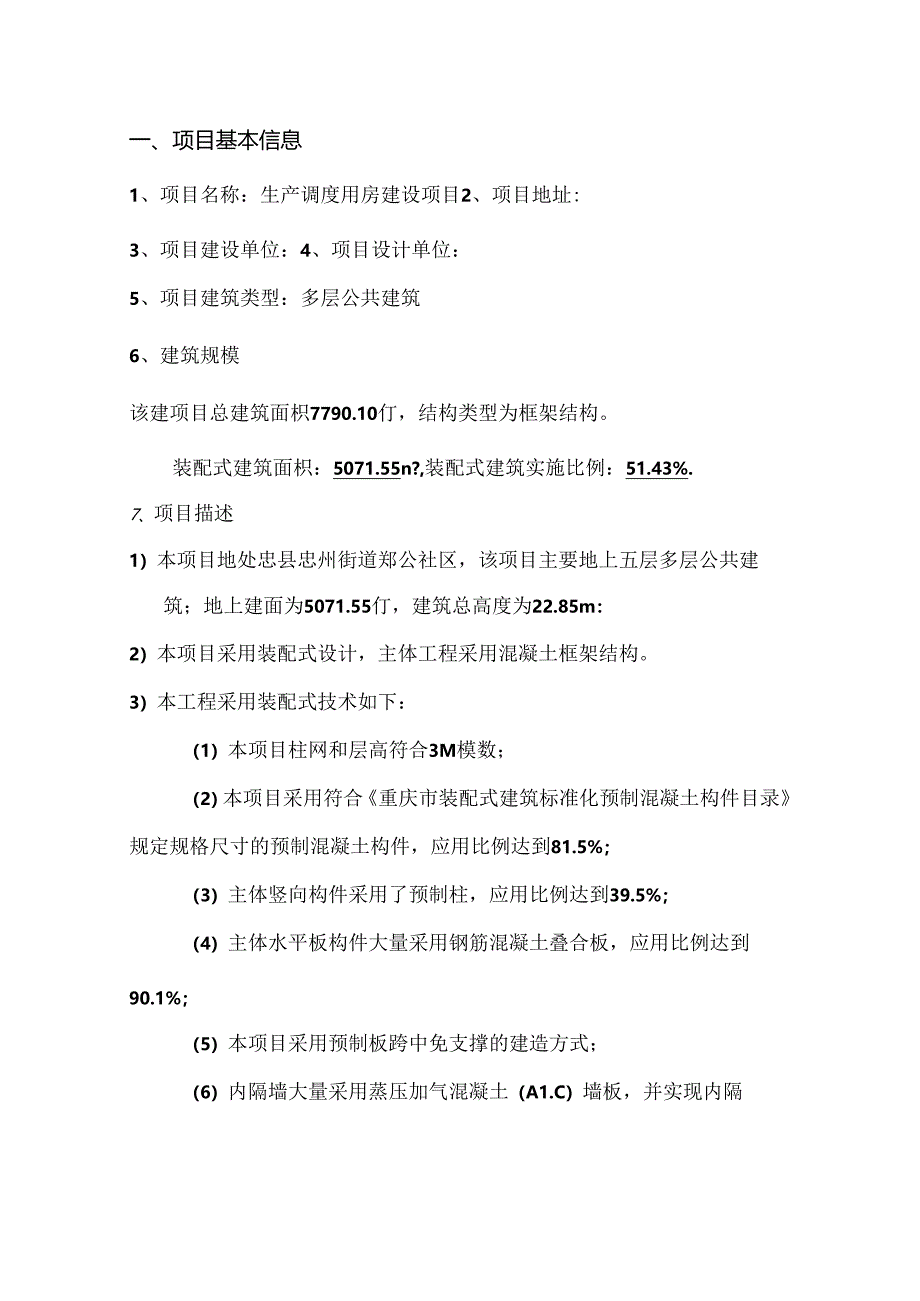

1、生产调度用房建设项目装配率计算书一、项目基本信息1、项目名称：生产调度用房建设项目2、项目地址:3、项目建设单位：4、项目设计单位：5、项目建筑类型：多层公共建筑6、建筑规模该建项目总建筑面枳7790.10仃，结构类型为框架结构。装配式建筑面枳：5071.55n?,装配式建筑实施比例：51.43%.7、项目描述1）本项目地处忠县忠州街道郑公社区，该项目主要地上五层多层公共建筑；地上建面为5071.55仃，建筑总高度为22.85m：2）本项目采用装配式设计，主体工程采用混凝土框架结构。3）本工程采用装配式技术如下：（1）本项目柱网和层高符合3M模数；（2）本项目采用符合重庆市装配式建筑标准化预制

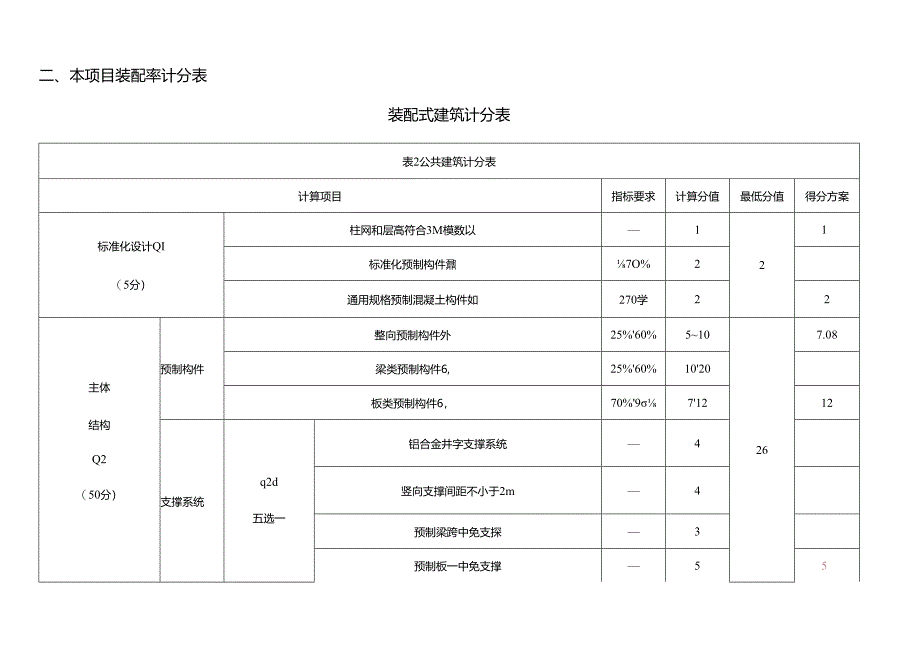

2、混凝土构件目录规定规格尺寸的预制混凝土构件，应用比例达到81.5%；（3）主体竖向构件采用了预制柱，应用比例达到39.5%；（4）主体水平板构件大量采用钢筋混凝土叠合板，应用比例达到90.1%；（5）本项目采用预制板跨中免支撑的建造方式；（6）内隔墙大量采用蒸压加气混凝土（A1.C）墙板，并实现内隔二、本项目装配率计分表装配式建筑计分表表2公共建筑计分表计算项目指标要求计算分值最低分值得分方案标准化设计QI（5分）柱网和层高符合3M模数以121标准化预制构件鼐7O%2通用规格预制混凝土构件如270学22主体结构Q2（50分）预制构件整向预制构件外25%60%510267.08梁类预制构件6,2
3、5%60%1020板类预制构件6，70%971212支撑系统q2d五选一铝合金井字支撑系统4竖向支撑间距不小于2m4预制梁跨中免支探3预制板一中免支撑55预制楼盖免支撑8综上所述，本项目标准设计Q1.得分3分.（二）主体结构（QI）1）竖向预制构件1、计算目的本部分旨在通过对主体结构采用竖向预制构件的应用比例进行计算，校核本项目的装配式建筑技术应用比例是否符合重庆市装配式建筑装配率计算细则（2023版）如下要求：目.指标要求计售分值主体结构主体结构竖向构件采用预制构件25%嗅比例W605702、计算过程（1）本项目主体结构竖向构件大量采用溜i制柱:（2）应用比例统计分析1）计算依据及方法:预制
4、柱体积（m,）所有主体竖向构件总体积（m）1层30.0067.302层26.4060.103层16.6146.754层13.4935.535层8.7831.0495.28240.72由以上数据可知V2o=95.25,Vp=240.72；根据重庆市装配式建筑装配率计算细则2021版，计鸵公式为:qiv=V2nVp100%=95.28/240.72IOg39.5%其中：qw主体结构竖向构件中预制构件的应用比例：V20主体结构螺向构件中预制构件体积之和；Vp主体结构竖向构件总体积。3、计莫结论综上所述，本项目主体结构竖向81制构件实际应用比例为39.5%,根据插值法，该项得分7.08分.2）水平结构
5、1、计算目的木部分旨在通过对各楼层中板类预制构件的应用比例进行计算，校核其应用比例是否符合重庆市装配式建筑装配率计算细则（2023版），如下要求：项目指标要求计算分值板类预制构件70%W比例W907122、计算过程（1）地上水平构件大震采用8（制合板（履面现浇），合板布详曼合板平面布图I（2）预制构件水平投影面积应用比例统计分析:计算依据及方法:数据统计：叠合板水平投影面积（11f）屋面建筑围护墙范国以内的局面水平投影面积（Itf）地上实施装配范围建筑面积（m,）计入建筑面积的楼层梁面积和不小于12洞口的水平投影面积（m,）1层289.14840.485071.552层809.33206.25
6、3乂614.23207.034乂652.17175.075层652.88174.54屋面层42.6根据表格数据可知A2C各楼层中板类预制构件的水平投影面积之和为=289.14+809.33+614.23+652.17652.88=3071.75.AI，地上建筑面积,可扣除各层计入建筑面积的楼层梁（不含暗梁）和不小于M2洞口的水平投影面积=5071.55-840.48-（206.25+207.03+175.07+174.54+42.6）=3347.29根据,重庆市装配式建筑装配率计算细则（2023版），计算公式为：12c=2cAp100%=3071.75/3347.29X100%=90.1%式中
7、：Q21.一板类预制构件的应用比例：A2C各楼层中板类预制构件的水平投影面积之和：Ar-地上建筑面枳，可扣除各层计入建筑面积的楼层梁（不含暗梁和不小于】m2洞口的水平投影面积。3、结论嫌上所述，本项目主体结构板类SJ制构件采用叠合板，实际应用比例为90.1%,该项得分为12分.3）支撑系统本项目支掾系统选用预制板跨中免支撑，预制板跨中免支掾是指主体结构采用的全部预制板在施工阶段史跨中范用不需要临时支撑（跨度方向端部50011un内可设支推）的建造方式，要求单体建筑预制板全部采用，预制板或预制梁应用比例须满足计钵项目最低指标要求（本项目登合板应用比例大于90%）。综上所述，根据重庆市装配式建筑装
8、配率计算细则（2023版），本项目支撑系统项得分为5分.（三）围护墙和内隔墙（Q3）1 .本项目非承重外围护墙全部采用湿法作业的外墙.不清足得分要求，故01护墙所有得分项得分均为。分.2 .本项目内隔墙大鱼采用蒸压加气混凝土条板，清足E武庆市装配式建筑装配率计算细则（2023版）装配式非承重内隔堵得分要求。墙体计算数据如下:非承重装配内隔墙（m）室内隔墙总长度（m）267.6317.912层178.57203.023层154.04205.694层162.3209.75层209.8254.8总972.311191.12根据,重庆市装配式建筑装配率计算细则（2023版），采用装配式非承重内隔墙的应
9、用比例应按下式计算：qm=U1.,100=972.31/1191.121OoV81.6%式中：5“一装配式内隔墙的应用比例：1.,各楼层装配式非承重内隔墙中心线长度之和，不扣除门、窗及预留洞口所占墙体的长度；1.各楼层非承重内隔墙中心线总长度，不扣除门、窗及预留洞口所占墙体的长度。撩上所述，根据庆市装配式建筑装配率计算细则（2023版），本项目装配式非承重内隔墙的应用比例为81.6,该项得分为5分.（四）装修和设备管线（Q4）1 .装修本项目采用全装修，该项得分6分.2 .干式工法楼地面本项目干式工法楼地面,采用专用粘结剂亶接铺贴地稀的施工方法，薄贴层厚度为10m%可认定为采用了干式工法楼面；
10、详细数据如卜.表：茶楼层采用干法楼地面的水平投影面积之和楼层地面的水平投影总面积（扣除公区、身房、卫生间、楼梯间、设备用房）1层631.31786.7521.!710.33760.13层715.8744.874层716.31741.875层706.86732.92总3480.613766.51根据以上数据可知，各楼乂采用干法楼地面的水平投影面积之和A,.为3480.61m,.楼层地面的水平投影总面积（扣除公区、树房、卫生间、楼梯间、设备用房）（扣除卫生间、厨房面积）A,为3766.51Vfa采用架空、干铺或薄贴工艺的应用比例应按下式计算：qw=Ak,Af100%式中：q“一干法楼地面的应用比例
11、：A）,;各楼层采用干法楼地面的水平投影面积之和.,各楼层地面的水平投影总面积，可扣除公区、房房、卫生间、楼梯间、设备用房的水平投影面积。所以q1,=AAf100-3480.61/3766.51-92.4%本接株楼地面采用干式工法铺装应用比例为92.4%.应用比例大于90%,该项得分4.5分.3 .管线分离本项目管线分离建筑将设备管线与建筑结构体相分离的方式。使用管是指建筑结构体中不埋设设备管线，将设备管线与建筑结构体相分离的方式“使用管线分离可实现套内空间布置灵活多变，同时兼备低能耗、高品质和长寿命的可持续建筑产品的优势。本项目采用建筑、结构、机电装修体化，可以为电气、给排水、暖通各点位提供
12、精准定位，在设计过程中，机电设备相关管线做到精装修深度，预制构件在工厂生产能够提供预留预埋的精度，不用现场剔槽、开洞，避免错漏碰缺，保证安装装修质墩。一体化室内精装设计施工，大规模集中，采购，装修材料更安全、环保，标准化的装修保障了装修质成，避免二次奘修对材料的浪费，最大程度的节约材料。同时装修部品工厂化加工，选材优质绿色，杜绝了传统装修方式在噪声和空气上，带来的污染。管线分离的方法为水电管线明装在板底，利用吊顶随藏管线实现管线分离。详细计算数据如下:专业IF2F3F4E4F管管与主管线管我与主管线W与主管线管线与主管线管线与主管线体分总长体分总长体分总长体分总长体分总长离长度（m）度(m)离
13、长度度（m）离长度（m）f(m)离长度（m）度（m）离长度5）度(m)(m)电,强电1071.661796.81267.571563.47690.391441.6810.731378.31078.781654.22弱电215.08280.78111.08178.98180.87422.18371.97555.97-181.97628.57消防蚓电498.6618.19286.03969.29358.02413.22363.81111.51331.04382.74给排水消火栓给水160.79160.7953.8653.8643.343.339.4139.4133.8733.87给水30.2930.2925.5725.579.69.68.148.147.87.8排水44.1844.1842.9142.9142.8742.8736.5736.5727.7527.75自动喷淋341.42341.42156.19156.19319.96319.96359.66359.66346.67346.67雨水50.29
