1、1项目概况11.1 概述11.2 设计依据12 机房通信工艺设i1.22.1 工艺设计内容及设计原则22.1.1. 设计内容22.1.2. 设计原则22.2 楼层安排22.2.1. 楼N安排考虑的因素22.2.2. 楼层安排32.3 楼层平面设计要求32.4 生产机房净高要求32.5 进局路由及进线室要求42.5.1. 通信光缆进局要求42.5.2. 进线室要求42.5.3. 对机房内管道和孔洞等设计要求52.5.4. 通信传输管道设计要求62.6 机房内工艺要求72.6.1. 通信机房地面、墙面、顶棚面要求72.6.2. 生产房间门、窗设计工艺要求72.6.3. 楼梯、走道设计要求82.6.

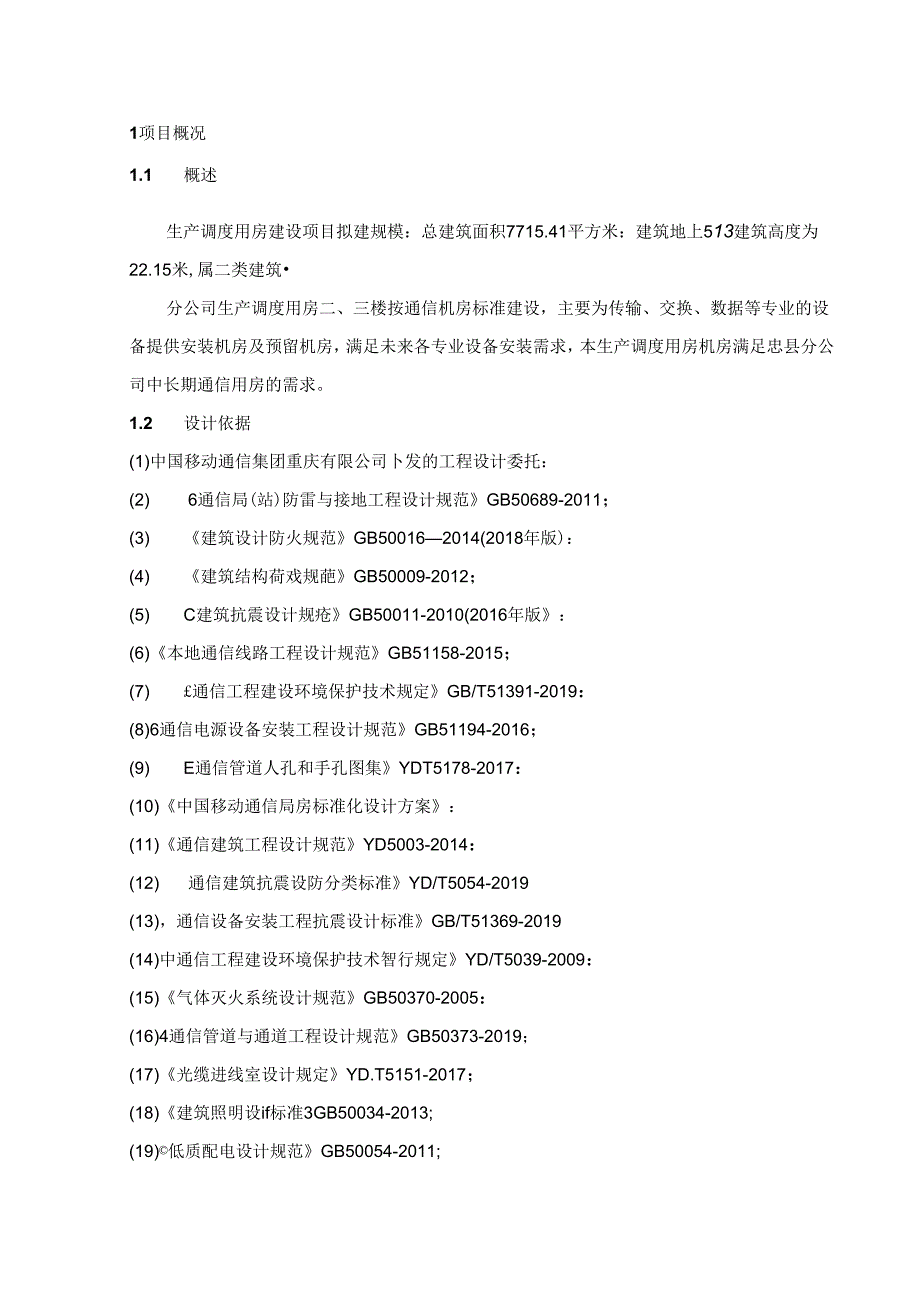

2、4. 机房地面设计及荷载要求82.6.5. 照明及插座要求82.6.6. 机房温、湿度设计要求92.6.7. 机房洁净度设计要求92.7 电源机房设置及要求102.7.1. 电源种类102.7.2. 电源工艺要求102.8 机房空调对土建要求132.8.1. 机房楼空调对土建要求132.9 防雷与接地系统要求132.10 机房管线综合设计152.10.1. 走线架路由规划152.11 机房防火封堵设计要求162.12 机房抗震设防要求162.13 抗干扰及环境保护要求173 需要说明的问题174 附表171项目概况1.1 概述生产调度用房建设项目拟建规模：总建筑面积7715.41平方米：建筑地
3、上513建筑高度为22.15米,属二类建筑分公司生产调度用房二、三楼按通信机房标准建设，主要为传输、交换、数据等专业的设备提供安装机房及预留机房，满足未来各专业设备安装需求，本生产调度用房机房满足忠县分公司中长期通信用房的需求。1.2 设计依据(1)中国移动通信集团重庆有限公司卜发的工程设计委托：(2) 6通信局(站)防雷与接地工程设计规范GB50689-2011；(3) 建筑设计防火规范GB500162014(2018年版)：(4) 建筑结构荷戏规葩GB50009-2012；(5) C建筑抗震设计规疮GB50011-2010(2016年版：(6)本地通信线路工程设计规范GB51158-201
4、5；(7)通信工程建设环境保护技术规定GB/T51391-2019：(8)6通信电源设备安装工程设计规范GB51194-2016；(9)E通信管道人孔和手孔图集YDT5178-2017：(10)中国移动通信局房标准化设计方案：(11)通信建筑工程设计规范YD5003-2014：(12)通信建筑抗震设防分类标准YD/T5054-2019(13)，通信设备安装工程抗震设计标准GB/T51369-2019(14)中通信工程建设环境保护技术智行规定YD/T5039-2009：(15)气体灭火系统设计规范GB50370-2005：(16)4通信管道与通道工程设计规范GB50373-2019；(17)光缆

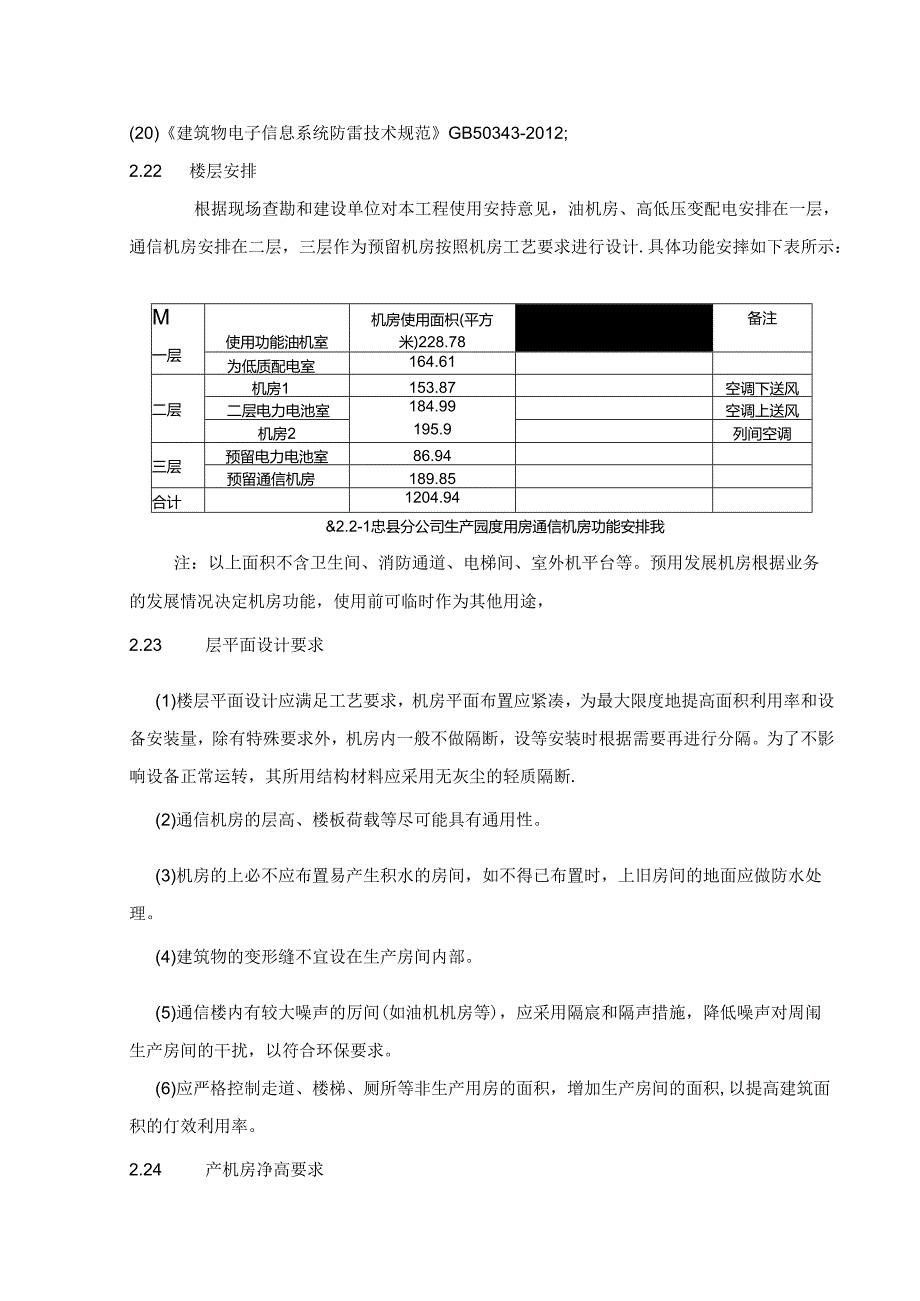

5、进线室设计规定YD.T5151-2017；(18)建筑照明设if标准3GB50034-2013;(19)低质配电设计规范GB50054-2011;(20)建筑物电子信息系统防雷技术规范GB50343-2012;2.22 楼层安排根据现场查勘和建设单位对本工程使用安持意见，油机房、高低压变配电安排在一层，通信机房安排在二层，三层作为预留机房按照机房工艺要求进行设计.具体功能安摔如下表所示：M一层使用功能油机室机房使用面枳(平方米)228.78备注为低质配电室164.61二层机房1153.87空调下送风二层电力电池室184.99空调上送风机房2195.9列间空调三层预留电力电池室86.94预留通信
6、机房189.85合计1204.94&2.2-1忠县分公司生产园度用房通信机房功能安排我注：以上面积不含卫生间、消防通道、电梯间、室外机平台等。预用发展机房根据业务的发展情况决定机房功能，使用前可临时作为其他用途，2.23 层平面设计要求(1)楼层平面设计应满足工艺要求，机房平面布置应紧凑，为最大限度地提高面积利用率和设备安装量，除有特殊要求外，机房内一般不做隔断，设等安装时根据需要再进行分隔。为了不影响设备正常运转，其所用结构材料应采用无灰尘的轻质隔断.(2)通信机房的层高、楼板荷载等尽可能具有通用性。(3)机房的上必不应布置易产生积水的房间，如不得已布置时，上旧房间的地面应做防水处理。(4)
7、建筑物的变形缝不宜设在生产房间内部。(5)通信楼内有较大噪声的厉间(如油机机房等)，应采用隔宸和隔声措施，降低噪声对周闱生产房间的干扰，以符合环保要求。(6)应严格控制走道、楼梯、厕所等非生产用房的面积，增加生产房间的面积,以提高建筑面积的仃效利用率。2.24 产机房净高要求生产房间的层高，应由工艺生产要求的净高、结构层、建筑层和风管及管网16孔PVC管，孔径为#10：局前人孔至光(电)缆进线室间为16孔PVC管，孔径为#10,管道总长度约400米.(2)电源管道本工程机房近期采用1套高压，1套低压配电系统.电力电缆在室外均采用地卜.管廊和排管方式敷设，电缆由地卜.管廊进入机房楼采用穿管敷设方
8、式进入机房，并与动力中心油机并线进入机房。2.25 机房内工艺要求2.25.1. 信机房地面、墙面、顶棚面要求(1)楼内的地面、墙面、顶棚面的面层材料应按室内通信设备的需要，采用光洁、耐磨、耐久、不起灰、防滑、不燃烧，环保的材料，不设吊顶，并要求机房在任何情况下不得出现结露状态。(2)各生产房间的地面应避免不均匀下沉和产生裂缝，楼层地板严防漏、渗水。地面表层对水平面的允许偏差，不应大于房间相应尺寸的0.2%,但最大偏差不应大于30奄米.楼地而表而平整度的偏差，在2米范用内不超过2奄米。(3)本工程进线室位于地下室，应加强防水措施，其围护结构应有良好的整体性。(4)通过围护结构或楼板的孔洞，根据
9、不同的怙况，应采取防水、防火、防潮、防虫等措施。(5)楼屋顶层屋面应具有防港漏、保温、隔热、耐久的性能,并做防水处理，各生产机房应避免进水。(6)有组织排水屋面的水管，应设置在室外，不宜埋于墙(柱)内，不宜在生产机房内通过。当必须在通信机房内通过时，应采取有效的防水措施，(7)通信工程地面、堵面、顶栩的防静电设计应符合GB50611-20106电子工程防静电设计规范的规定。2.25.2. 产房间门、窗设计工艺要求(1)各机房的门均应向外开启，每个机庆至少配备双扇门1处，双扇门的宽度不小于1.5m,门洞高度不宜小于2.3m,如果另需单扇门，宽度不小于1m。各种不安装通信设备及通信电源设备房间的门
10、，其宽度可根据实际需要确定，但蓄电池或不间断电源供电。(1)工作照明：各机房设置工作照明的配电箱，工作照明为均匀照明.工作照明的水平照度为5001.,功率密度4135Wm1.(2)应急照明：通信机房应设置疏散用的应急照明，其地面的最依照度不应低于1仅。(3)光源及灯具布置.光源采用节能型荧光灯或1.ED灯.工作照明灯具安装于机架列与列之间的上方，根据机房内设备安装及布置的要求设置机房照明。(4)电源插座通信机房内适当设置交流220伏16安培的五孔插座，插座安装高度距地面300mmo2.6.6机房温、湿度设计要求(1)为了保证通信设备的稳定和设备的使用寿命.通信机房必须满足设备的温、湿度要求。根
11、据通信专业设计规范，温、湿度通常规定两种条件，一种是“长期工作条件、种是“短期工作条件:长期工作条件”表示良好的温湿环境，这种环境有利于通信设备长期处于可靠工作状态短期工作条件为连续不超过48小时和每年积累不超过15天。机房土建要求表中列的是长期工作条件的温湿度作为工程设计要求，并要求机房在任何精况下不得出现结露状态。(2)标准通信机楼机房划分为交换机房、数据机房、传输机房、电力机房、基站机房，并对各类机房的温度湿度规定见表2.6-1：上2.6-1见房的温位湿度要求机房类型交换机房效据机房梅机房基站机房电力机房泊机房温度(冬季)202-C202C202-C202-C202-C5-40-C温度(
12、夏季)252C252252252-C252C5-40-C湿度40%-70%15%-80%40%-70%15%-80%30%-85%485%若机房中放置了多种设备时,以要求最严格的设备来考虑,如：交换机房与动力电源一起，应执行交换机房标准.267.机房洁净度设计要求有害气体如二辄化硫、硫化氢、二氧化氮、氨、盐酸、氢氨酸等气体对通信设备具有腐蚀性，要防止这些有害气体流入通信机房。主要通信机房内的灰尘粒子浓度要求如下表.H2.6-2主要通信机房内的灰尘荀浓度(粒/升)要求表机房类型宣径大于05t米灰尘浓度宣柱大于交换、控制室小于3500小于30数据机房、光筑传输小于3500小于302.7电源机房设置
13、及要求271.电源种类通信工程的电源应分为常用电源、保证电源、应急电源三种。常用电源：市电供电。保证电源：正常时由市电供电,市电断电时，由柴油发电机供电。2.7.2.电源工艺要求本工程通信设备满负荷功耗估算如下表：衣2.3-1分公司综合楼通信机房交流角荷容卡估立衣楼层使用功能面积(平方米)厢套用房使用面积(平方米)机房设备耗电XkW)机房空辑系统的电功施(kW)总功耗(kW)一层油机室228.78高低压配电室164.61二层机房1153.87117二层电力电池室184.99机厉2195.9126三层预留电力电池空86.94预留通信机房189.85合计1204.94非通信生产用电功耗,按照机房的
14、功能和非通信生产设备的配置规划估列。若无法取得相应的数据.机房的般照明与空调负荷可暂以I1.oW/平方米估列.其他非通信设备功耗由建筑专业估列。上表数据均为终期数据，柴油发电机组、变压器、开关电源、UPS系统、空调设备等其他配电系统根据生产建设需要的发展进行合理配置。(1)电源机房要求本工程电源机房，分为油机室、高低压变配电室及电力电池室。凡与电源机房无关的水管、风管、仃害气体等管道，均不应穿过。电池室墙面鸵近梁处需设置通风装置，便于电池充放电时空气的流通.柴油发电机组机房的设计，进、排风及排烟设施、供油设施、配电设施等的设置应满足机组的运行要求，确保机组正常工作.柴油发电机房进、排风要求发电机房进、持风口位置，应考虑当地盛行风的风速与风向，尽量使进风口朝着风向，拌风口顺着风向。需要在进、排风口安装固定式百叶,并加设白页窗和金属防护网帘（金属防护网帘采用4mm2的钢筋制成间隔为2公分的网状），以避免异物进入及确保正常的空气对流，进风口应加以保护以防止雨水及其它异物进入。柴油发电机房进、排风要求要求热风出口的面积应为柴油发电机散热器面积的1.5倍，即排风面积为
