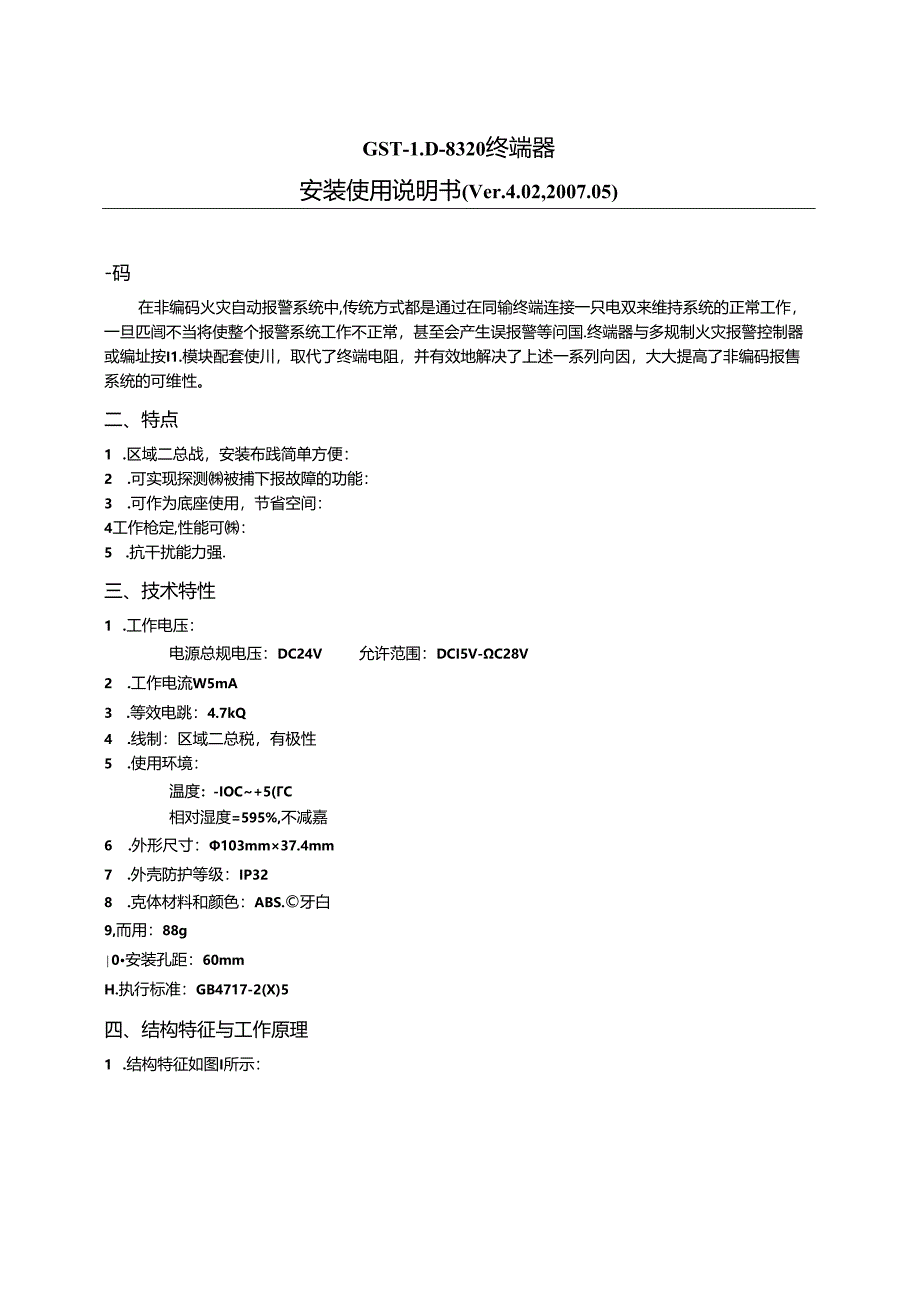

1、GST-1.D-8320终端器安装使用说明书(Ver.4.02,2007.05)-码在非编码火灾自动报警系统中,传统方式都是通过在同输终端连接一只电双来维持系统的正常工作，一旦匹闿不当将使整个报警系统工作不正常，甚至会产生误报警等问国.终端器与多规制火灾报警控制器或编址按I1.模块配套使川，取代了终端电阻，并有效地解决了上述一系列向因，大大提高了非编码报售系统的可维性。二、特点1 .区域二总战，安装布践简单方便：2 .可实现探测被捕下报故障的功能：3 .可作为底座使用，节省空间：4工作枪定,性能可：5 .抗干扰能力强.三、技术特性1 .工作电压：电源总规电压：DC24V允许范围：DCI5V-C

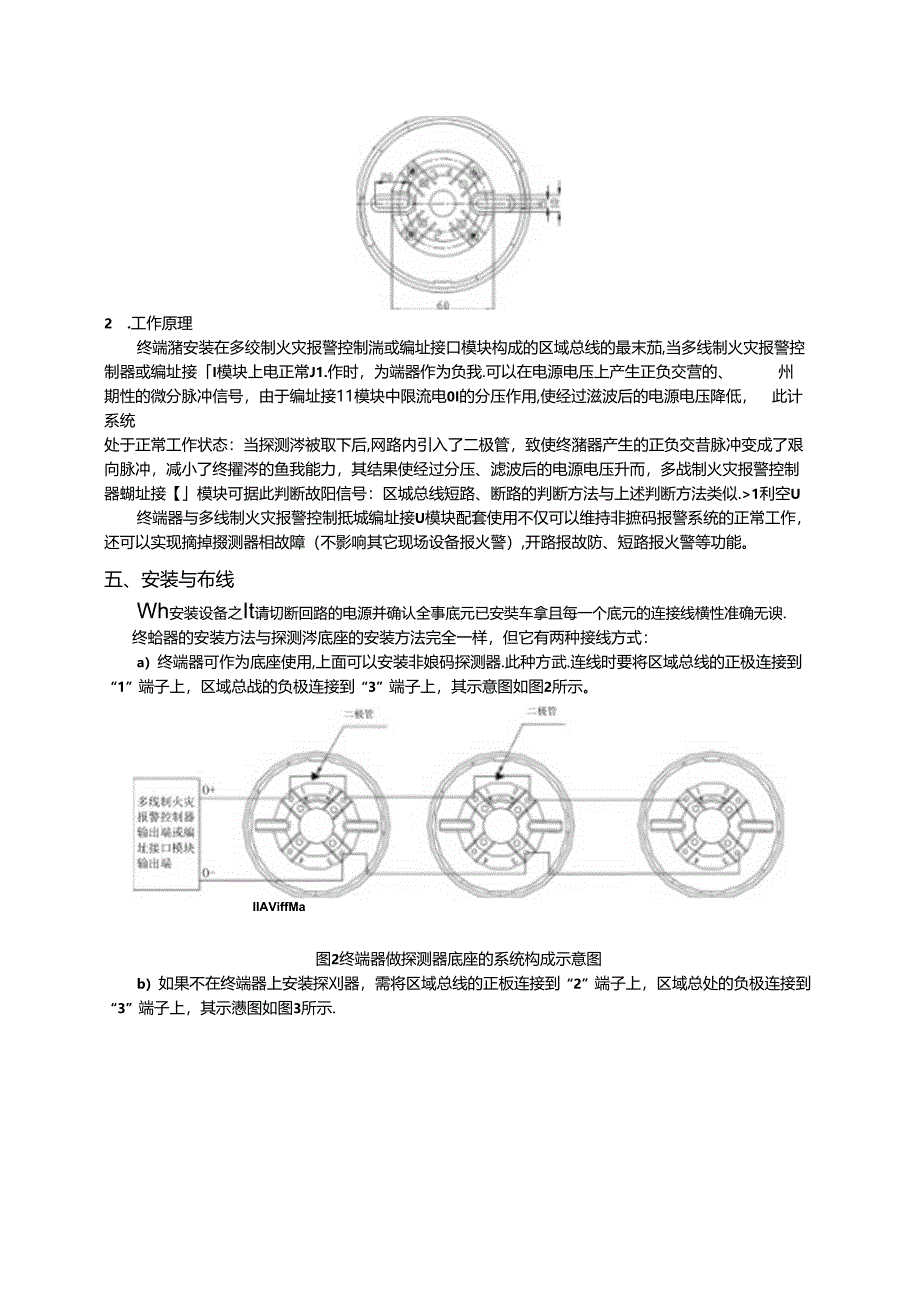

2、28V2 .工作电流W5mA3 .等效电跳：4.7kQ4 .线制：区域二总税，有极性5 .使用环境：温度：-IOC+5(C相对湿度=595%,不减嘉6 .外形尺寸：103mm37.4mm7 .外壳防护等级：IP328 .克体材料和颜色：ABS.牙白9,而用：88g0安装孔距：60mmH.执行标准：GB4717-2(X)5四、结构特征与工作原理1 .结构特征如图I所示：2 .工作原理终端潴安装在多绞制火灾报警控制湍或编址接口模块构成的区域总线的最末茄,当多线制火灾报警控制器或编址接I模块上电正常J1.作时，为端器作为负我.可以在电源电压上产生正负交营的、州期性的微分脉冲信号，由于编址接11模块中
3、限流电0I的分压作用,使经过滋波后的电源电压降低，此计系统处于正常工作状态：当探测涔被取下后,网路内引入了二极管，致使终潴器产生的正负交昔脉冲变成了艰向脉冲，减小了终擢涔的鱼我能力，其结果使经过分压、滤波后的电源电压升而，多战制火灾报警控制器蝴址接【模块可据此判断故阳信号：区城总线短路、断路的判断方法与上述判断方法类似.1利空U终端器与多线制火灾报警控制抵城编址接U模块配套使用不仅可以维持非摭码报警系统的正常工作，还可以实现摘掉掇测器相故障（不影响其它现场设备报火警）,开路报故防、短路报火警等功能。五、安装与布线Wh安装设备之It请切断回路的电源并确认全事底元已安奘车拿且每一个底元的连接线横性

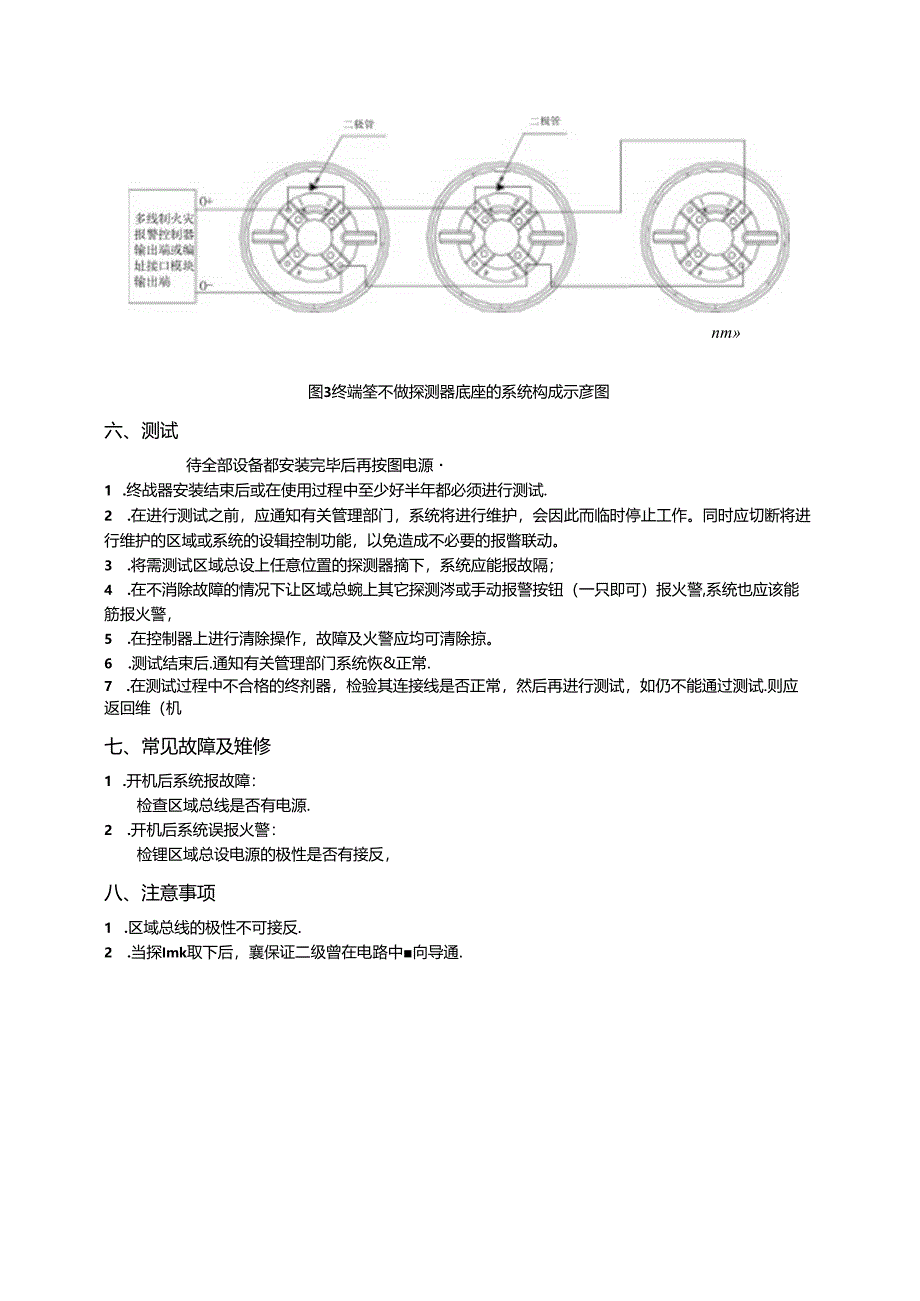

4、准确无谀.终蛤器的安装方法与探测涔底座的安装方法完全一样，但它有两种接线方式：a）终端器可作为底座使用,上面可以安装非娘码探测器.此种方武.连线时要将区域总线的正极连接到“1”端子上，区域总战的负极连接到“3”端子上，其示意图如图2所示。IIAViffMa图2终端器做探测器底座的系统构成示意图b）如果不在终端器上安装探刈器，需将区域总线的正板连接到“2”端子上，区域总处的负极连接到“3”端子上，其示懑图如图3所示.nm图3终端筌不做探测器底座的系统构成示彦图六、测试待全部设备都安装完毕后再按图电源1 .终战器安装结束后或在使用过程中至少好半年都必须进行测试.2 .在进行测试之前，应通知有关管理
5、部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的设辑控制功能，以免造成不必要的报瞥联动。3 .将需测试区域总设上任意位置的探测器摘下，系统应能报故隔；4 .在不消除故障的情况下让区域总蜿上其它探测涔或手动报警按钮（一只即可）报火警,系统也应该能筋报火警，5 .在控制器上进行清除操作，故障及火警应均可清除掠。6 .测试结束后.通知有关管理部门系统恢&正常.7 .在测试过程中不合格的终剂器，检验其连接线是否正常，然后再进行测试，如仍不能通过测试.则应返回维（机七、常见故障及雉修1 .开机后系统报故障：检查区域总线是否有电源.2 .开机后系统误报火警：检锂区域总设电源的极性是否有接反，八、注意事项1 .区域总线的极性不可接反.2 .当探Imk取下后，襄保证二级曾在电路中向导通.
