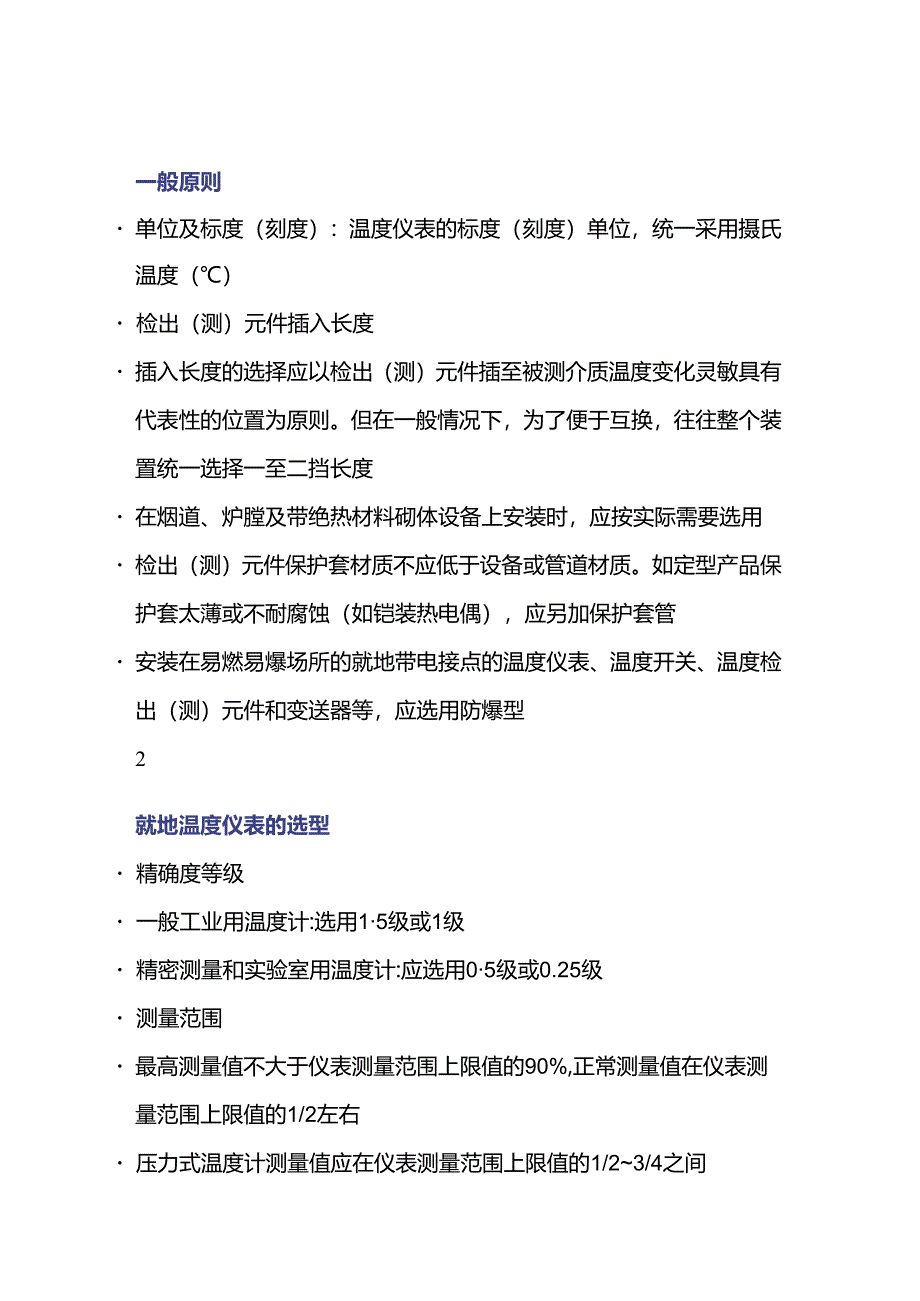

1、一般原则 单位及标度（刻度）：温度仪表的标度（刻度）单位，统一采用摄氏温度（） 检出（测）元件插入长度 插入长度的选择应以检出（测）元件插至被测介质温度变化灵敏具有代表性的位置为原则。但在一般情况下，为了便于互换，往往整个装置统一选择一至二挡长度 在烟道、炉膛及带绝热材料砌体设备上安装时，应按实际需要选用 检出（测）元件保护套材质不应低于设备或管道材质。如定型产品保护套太薄或不耐腐蚀（如铠装热电偶），应另加保护套管 安装在易燃易爆场所的就地带电接点的温度仪表、温度开关、温度检出（测）元件和变送器等，应选用防爆型2就地温度仪表的选型 精确度等级 一般工业用温度计:选用15级或1级 精密测量和实验

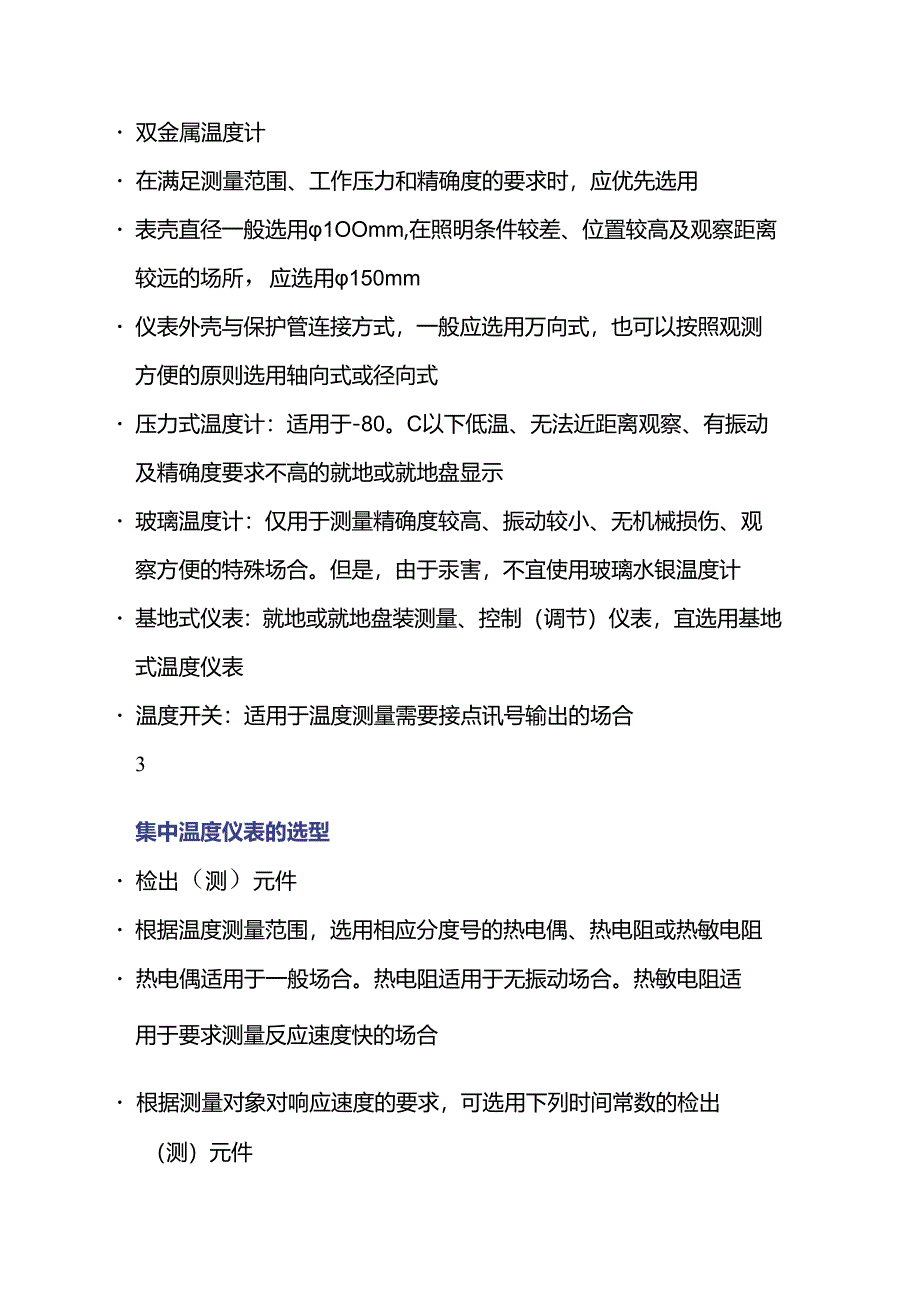

2、室用温度计:应选用05级或0.25级 测量范围 最高测量值不大于仪表测量范围上限值的90%,正常测量值在仪表测量范围上限值的1/2左右 压力式温度计测量值应在仪表测量范围上限值的1/23/4之间 双金属温度计 在满足测量范围、工作压力和精确度的要求时，应优先选用 表壳直径一般选用1OOmm,在照明条件较差、位置较高及观察距离较远的场所，应选用150mm 仪表外壳与保护管连接方式，一般应选用万向式，也可以按照观测方便的原则选用轴向式或径向式 压力式温度计：适用于-80。C以下低温、无法近距离观察、有振动及精确度要求不高的就地或就地盘显示 玻璃温度计：仅用于测量精确度较高、振动较小、无机械损伤、观

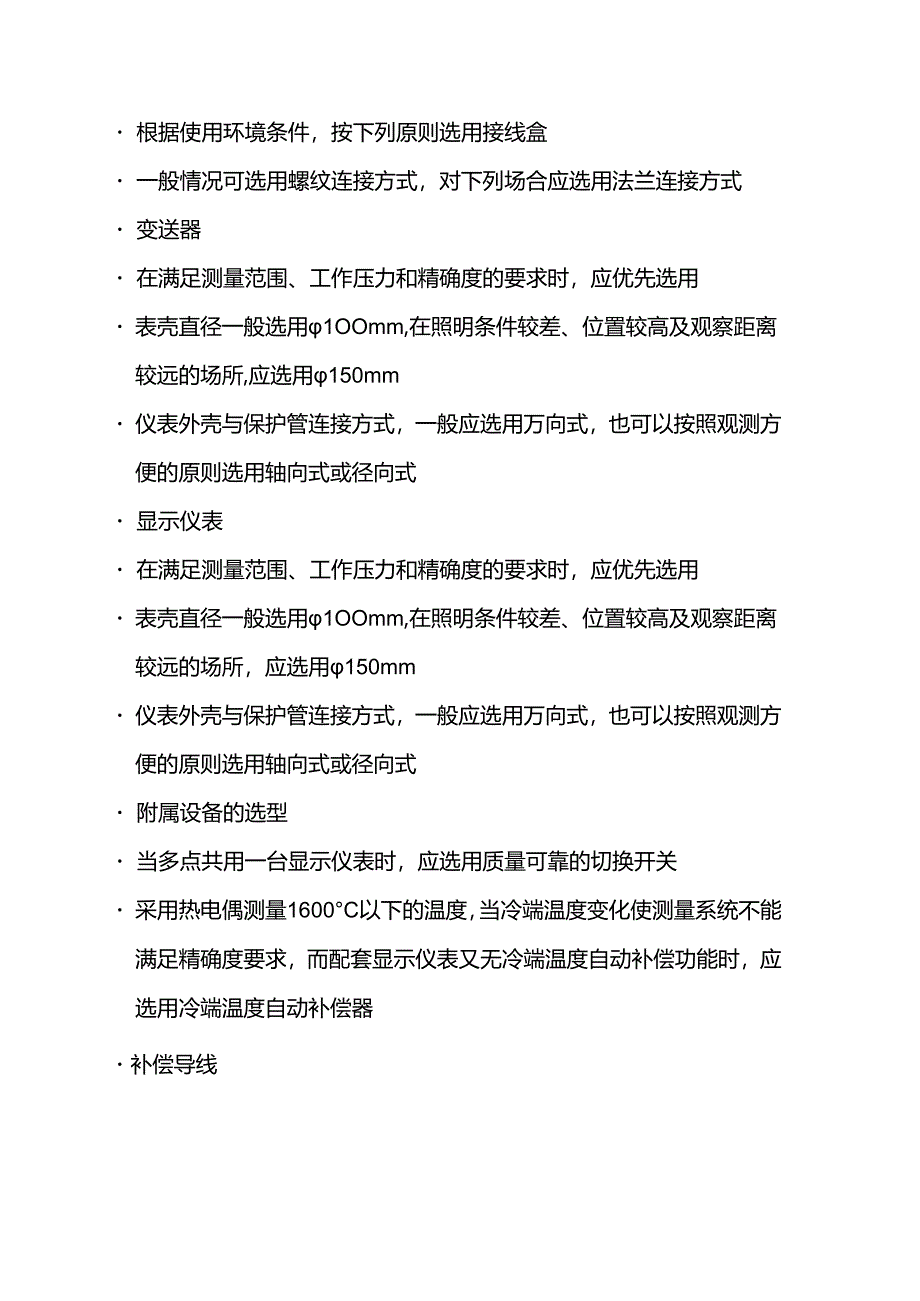

3、察方便的特殊场合。但是，由于汞害，不宜使用玻璃水银温度计 基地式仪表：就地或就地盘装测量、控制（调节）仪表，宜选用基地式温度仪表 温度开关：适用于温度测量需要接点讯号输出的场合3集中温度仪表的选型 检出（测）元件 根据温度测量范围，选用相应分度号的热电偶、热电阻或热敏电阻 热电偶适用于一般场合。热电阻适用于无振动场合。热敏电阻适用于要求测量反应速度快的场合 根据测量对象对响应速度的要求，可选用下列时间常数的检出（测）元件 根据使用环境条件，按下列原则选用接线盒 一般情况可选用螺纹连接方式，对下列场合应选用法兰连接方式 变送器 在满足测量范围、工作压力和精确度的要求时，应优先选用 表壳直径一般选
4、用1OOmm,在照明条件较差、位置较高及观察距离较远的场所,应选用150mm 仪表外壳与保护管连接方式，一般应选用万向式，也可以按照观测方便的原则选用轴向式或径向式 显示仪表 在满足测量范围、工作压力和精确度的要求时，应优先选用 表壳直径一般选用1OOmm,在照明条件较差、位置较高及观察距离较远的场所，应选用150mm 仪表外壳与保护管连接方式，一般应选用万向式，也可以按照观测方便的原则选用轴向式或径向式 附属设备的选型 当多点共用一台显示仪表时，应选用质量可靠的切换开关 采用热电偶测量1600C以下的温度，当冷端温度变化使测量系统不能满足精确度要求，而配套显示仪表又无冷端温度自动补偿功能时，应选用冷端温度自动补偿器补偿导线
