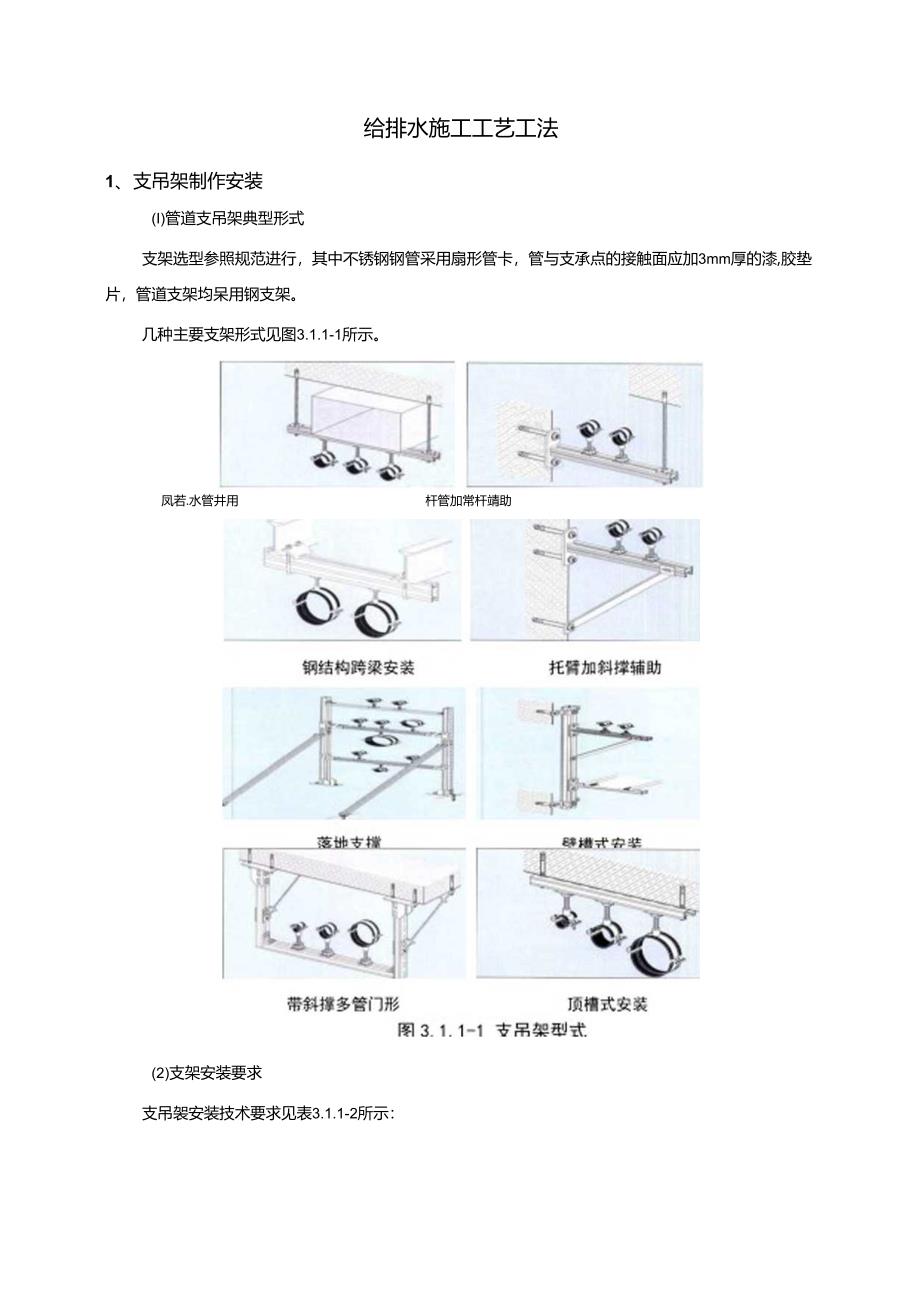

1、给排水施工工艺工法1、支吊架制作安装(I)管道支吊架典型形式支架选型参照规范进行,其中不锈钢钢管采用扇形管卡,管与支承点的接触面应加3mm厚的漆,胶垫片,管道支架均呆用钢支架。几种主要支架形式见图3.1.1-1所示。凤若.水管井用杆管加常杆靖助(2)支架安装要求支吊袈安装技术要求见表3.1.1-2所示:表3.1.1-2支架安装要求序号工作内容要求I垂直管道支架安蓑应设置防晃支架和国足承电支架.立首底部设一个承重固定支策,同时向用2.6m设置1.晃支架。管道的干管三通与管道弯头处应加设文架固定.管道支吊架应固定军盅.S3定支架必须安装在设计规定的位置上,不得任意移动.立管支架现场安装制作时,果用

2、“吊垂线”法,从立管安装位置的I页墙,吊线锤,逐层核对,在能够确果该管线能够菰工的有效尺寸花国内:再确定好该管线具修安装位置.标注需要设置支架的地点,测量出该点支架外形尺寸,编号登记,依次制作安装2有坡度要求的平面层支管支段安装为保证管道坡,变要求.同时保证平面层支架横.飘向支架在同一条水平线上:采用“十字交叉法”首先接管道坡,或走向拉一条管投走向直线,再在按规范要求设支架点,拉一条直战,该商务线交叉点,为支架安装点.分别测出该点尺寸,编号登记,依次一一制作安装。3对无坡度的水平管支柒安装为幡拉直线,在莆设文柒的点,测出该点尺寸,编号登计,逐一料安.对采用内槽连接的大口径水平管,在卡箍连接点,

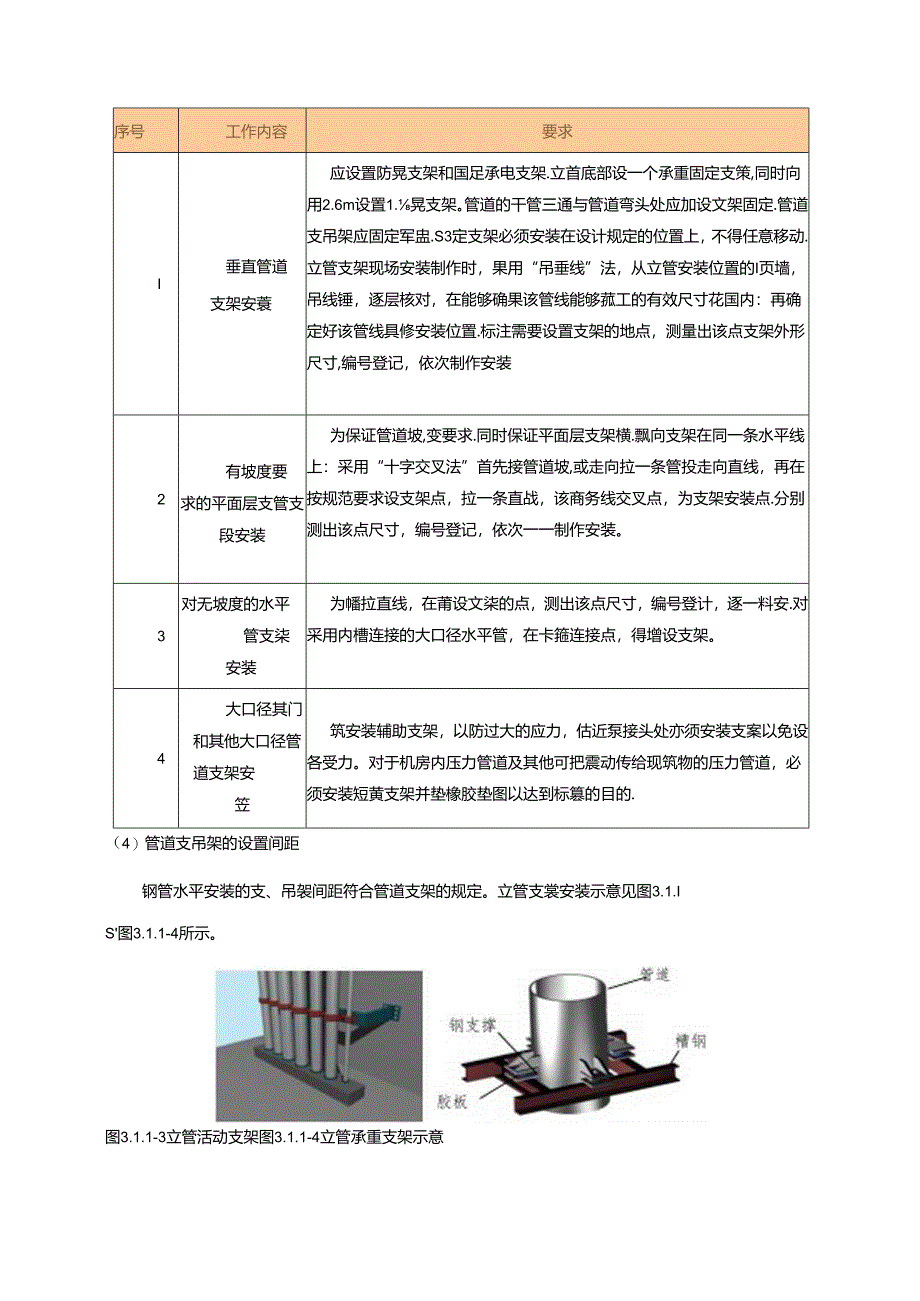

3、得增设支架。4大口径其门和其他大口径管道支架安笠筑安装辅助支架,以防过大的应力,估近泵接头处亦须安装支案以免设各受力。对于机房内压力管道及其他可把震动传给现筑物的压力管道,必须安装短黄支架并垫橡胶垫图以达到标篡的目的.(4)管道支吊架的设置间距钢管水平安装的支、吊袈间距符合管道支架的规定。立管支裳安装示意见图3.1.IS图3.1.1-4所示。图3.1.1-3立管活动支架图3.1.1-4立管承重支架示意2、管道安装(1)卡压不锈钢管安装宦内(含加压部分):DN100,采用S304不钢管,不锈钢沟槽连接;DNW1.OO采用S304薄壁不锈钢管,卡压连接。1)不锈钢管道卡压式连接安装工艺不锈钢卡压式

4、管件端口部分有环状U形槽,且内装有O型密封圈.安装时,用专用卡压工具使U形槽凸部缩径,且薄壁不锈钢管水管、管件承插部位卡成六角形。卜卡压式管件2-密材S1.3-不锦爆管D-不铸钢管外径1.A卡压式管件承口长度Db不锈铜管内比卡压式安装过程见表所示:卡压式连接示意图安装示意图安奘过程揍逑3Gw1八-.去毛为避免刺伤封图,请使用专用除毛器或铿刀将毛剌完全除冷.I放他校园5*插入管子将管子笔直地插入管件内,注意不要碰伤蟆胶圈,井瑛认管件谎都与否我位置相见3mm以内。.1.CZJI0I封压杷封压工具钳口的环状凹部对准管件端部内装有梯胶图的环状凸部进行封压.7XCZDtCD1.:确认封区尺寸用六角量规瑜

5、认尺寸是否正确.封压处完全插入六角量规即势压正确.避免封压工具出现不良.2)沟槽式连接方式本工程DN100mm的热钱锌铜管、内外涂熨续锌铜管以及不锈钢管采用沟槽式连接。安装方法见表所示:管道沟槽连接安装过程2,把管子所口上的毛刺、杂质去掉;1、把管子按安装所甯的尺寸截断3.把压传机固定稳定,检至机器运转情况.管子故入液懵机和次轮支架之间,管子长度超过0.5m,要有能调整高度的支律足架,支撑尾架国定稳定、防止摆动.使管子垂直于压槽机的更动轮挡板平西并靠续,使管子和压槽机平台一个水平.4、检查压槽机使用的里压轮和为个下次轮(更动轮).小的上压轮和小的下滚轮用于中88.9168管子:大的上压轮和大的

6、下淡轮用中219含)以上管外径,下压手动液压泵使次能顶到管子外壁.6.压槽时先把液压泵上的卸压手椅顺时5、於转定位蟋号,讯整好压轮行程,身刻应管径复尺塞入标尺确定球槽深度:针拧紧,再操作液压手柄使上滚轮压住钢7,打开滚槽机开关,同时操动手压泵手柄均匀缓慢下压.8.年压一次手柄行程不超过O.2mm.铜管转动一周.一直压到压槽机上限位螺母到位为止,再转动两周以上,保迂壁厚均匀.关闭开关、松开卸压端号,上浪轮自动升起.9,检查管子的沟槽尺寸。如不符合规定,斗微调,迸行第二次压相附,再一次检查沟槽尺寸,以达到规定的标准尺寸10 .检查管子断面与管子轴姣是否率,最大误差不超迂2m.去惊断口残留物,磨平管

7、口.班保密封面无损伤.11 .检查沟槽是否符合标准,去拉管子和冬封图上的毛刺、铁铸、治污等杂质,检登卡傕的规格和胶图的规格标识是否一致.13、将密封橡胶单图套入一根辆管的密封部位.14、将向另一根加工好的沟槽的铜管靠拢对齐,将雄校图套入管堪.移动调好校医位置,使胶网与两隹铜管的沟槽距黄相等,根衣图刚好位于两根管子的函封部位。15、胶底外表面涂上中性祀电水洗涤剂或硅油.上下卡蔡扣在胶图上,将卡稚凸边卡进钢管沟浦内,贿认管卡已经卡住管子,用力压紧上下卡箧的耳部.煲上下卡推拿紧穿入爆检。理检的根部椭圆颈进入卡他的圜孔。16.用板平均匀轮搂同步进行拧糜螺母,确认卡捶凸边全圆周卡道沟槽内,拧紧螺检,最后

8、检查上下卡表面是否*紧,不存在间隙为止.安.装完成.(3)HDPE管安装(虹吸雨水)室内虹吸雨水管采用HDPE管,电熔连接;室外埋地持水管和雨水管采用HDPE静音排水管,沟槽连接。1)虹吸式雨水HDPE管电熔连接主要施工工具为电熔对接焊机。电熔对焊虹吸雨水用HDPE管一般采用电熔连接,焊机由自控加热控制器,连接线路,电熔管件。可用于连接管径40315Inn的管件。电焊管箍连接当平焊连接无法进行时,电焊管缝便是最好的连接法。它适用于现场焊接、改装、加补安装、修补。管就在加热后的收缩效应提供了焊接所需的压力。管就的加热和熔融区分开,其中央部分以及外表不会被熔融,据此提供了安全的焊接。管道支架安袋在

9、安装HDPE管道系统以前,按照设计位置把固定系统安装好。首先,对于悬吊管道的消能悬吊系统,按照设计的数量和位置先把安装片焊接在钢结构上,如果是钢筋混凝土结构,则用钢膨胀螺栓、螺杆、管杆紧固装置把型号为30*30*2.5的镀锌方铜固定起来,水平度调整至符合设计要求。对于立管的固定装置.同样按照设计要求和规范规定把安装片固定在柱子上或墙壁上,以便进行立管管卡安装.HDEE管本身具有良好的抗震性能,但其材质柔软,膨胀较箕他管材大,因此应针对的采取加密支架的措施。支架间距见表。HDPE管管道支架最大间距三m)506375901101251602002503)5355水平管wn)1.01.11.21.351.551.752.02.252.52.52.5立管1.01.01.01.21.51.51.52.02.022稳定性明显提高。其最大工作速度为IOmZmine长度误差为O.5mm,对角线误差0.81111ne该系统可满足单班生产100Om矩形风管的能力。
