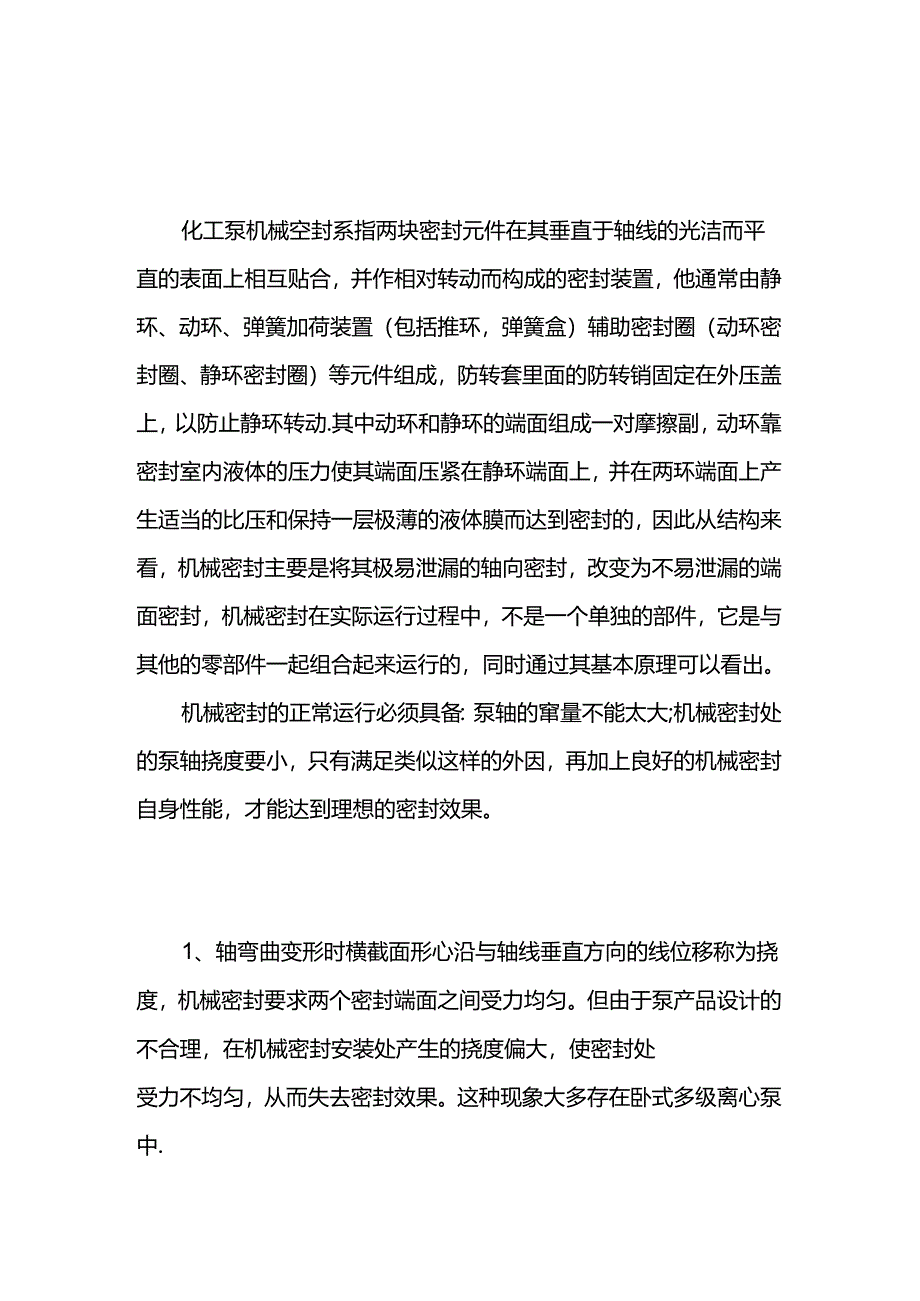

耐高温化工泵机械密封使用注意事项.docx_第1页
第1页 / 共4页

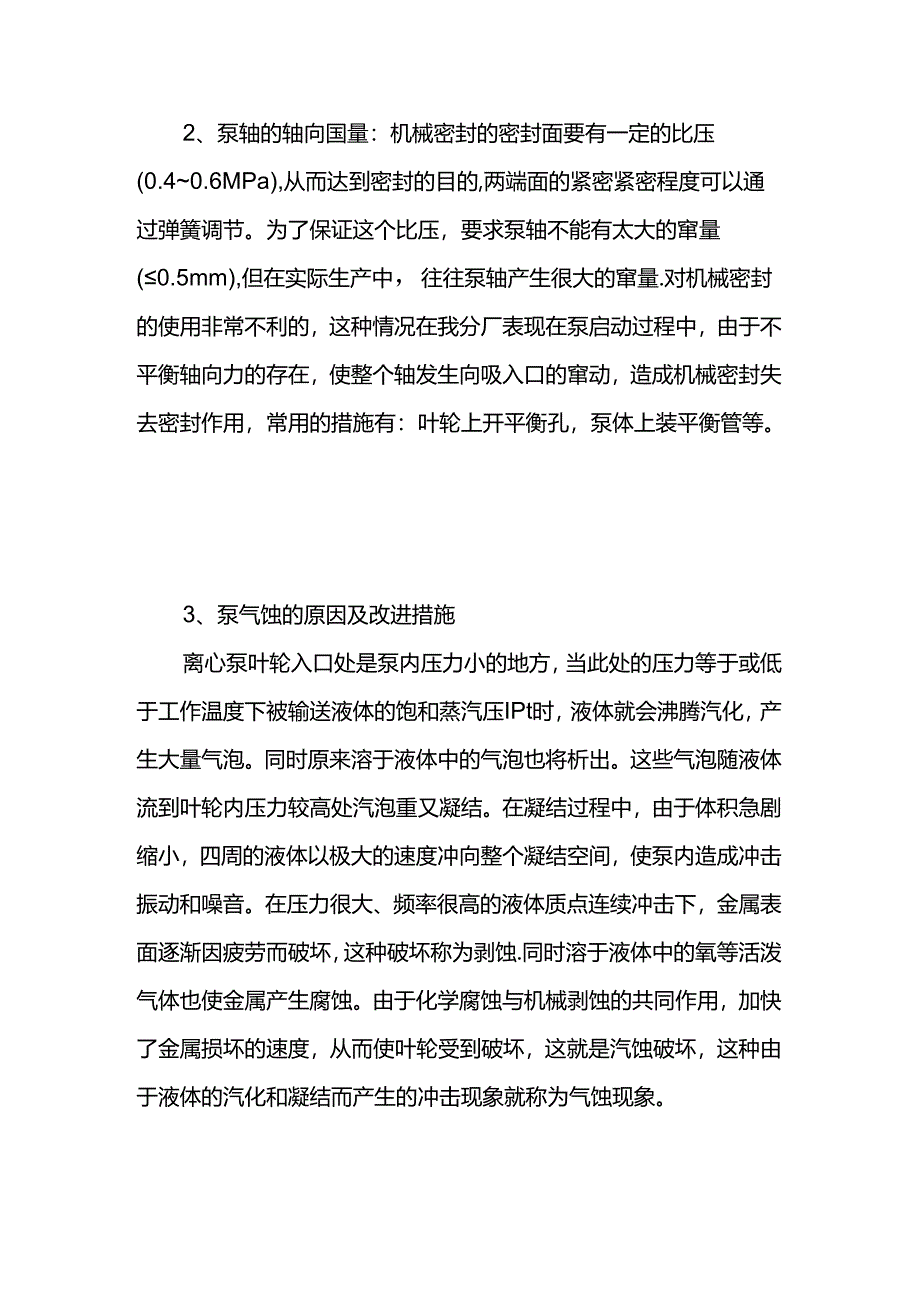

耐高温化工泵机械密封使用注意事项.docx_第2页
第2页 / 共4页

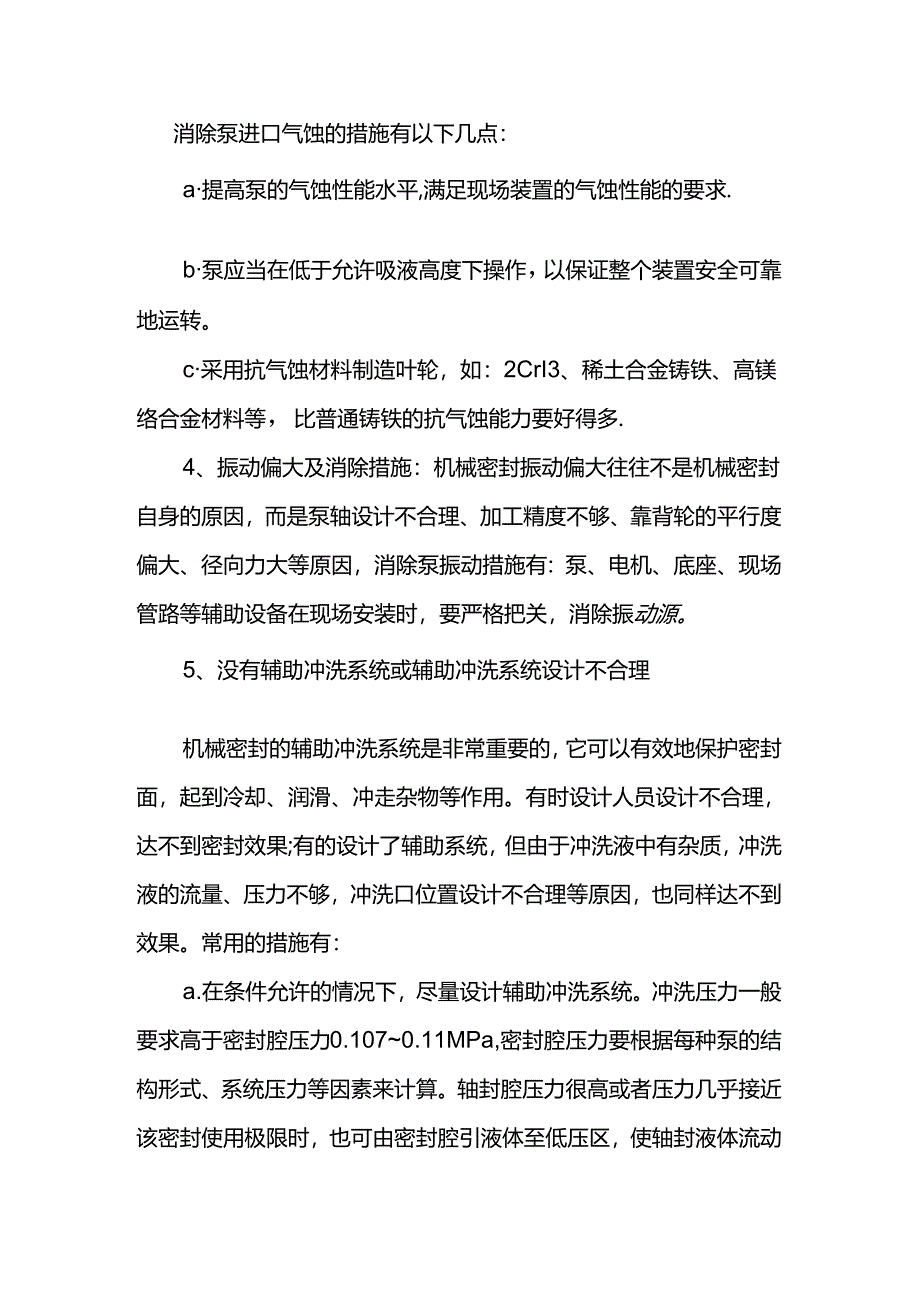

耐高温化工泵机械密封使用注意事项.docx_第3页
第3页 / 共4页
耐高温化工泵机械密封使用注意事项.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《耐高温化工泵机械密封使用注意事项.docx》由会员分享,可在线阅读,更多相关《耐高温化工泵机械密封使用注意事项.docx(4页珍藏版)》请在第壹文秘上搜索。

1、化工泵机械空封系指两块密封元件在其垂直于轴线的光洁而平直的表面上相互贴合,并作相对转动而构成的密封装置,他通常由静环、动环、弹簧加荷装置(包括推环,弹簧盒)辅助密封圈(动环密封圈、静环密封圈)等元件组成,防转套里面的防转销固定在外压盖上,以防止静环转动.其中动环和静环的端面组成一对摩擦副,动环靠密封室内液体的压力使其端面压紧在静环端面上,并在两环端面上产生适当的比压和保持一层极薄的液体膜而达到密封的,因此从结构来看,机械密封主要是将其极易泄漏的轴向密封,改变为不易泄漏的端面密封,机械密封在实际运行过程中,不是一个单独的部件,它是与其他的零部件一起组合起来运行的,同时通过其基本原理可以看出。机械

2、密封的正常运行必须具备:泵轴的窜量不能太大;机械密封处的泵轴挠度要小,只有满足类似这样的外因,再加上良好的机械密封自身性能,才能达到理想的密封效果。1、轴弯曲变形时横截面形心沿与轴线垂直方向的线位移称为挠度,机械密封要求两个密封端面之间受力均匀。但由于泵产品设计的不合理,在机械密封安装处产生的挠度偏大,使密封处受力不均匀,从而失去密封效果。这种现象大多存在卧式多级离心泵中.2、泵轴的轴向国量:机械密封的密封面要有一定的比压(0.40.6MPa),从而达到密封的目的,两端面的紧密紧密程度可以通过弹簧调节。为了保证这个比压,要求泵轴不能有太大的窜量(0.5mm),但在实际生产中,往往泵轴产生很大的

3、窜量.对机械密封的使用非常不利的,这种情况在我分厂表现在泵启动过程中,由于不平衡轴向力的存在,使整个轴发生向吸入口的窜动,造成机械密封失去密封作用,常用的措施有:叶轮上开平衡孔,泵体上装平衡管等。3、泵气蚀的原因及改进措施离心泵叶轮入口处是泵内压力小的地方,当此处的压力等于或低于工作温度下被输送液体的饱和蒸汽压IPt时,液体就会沸腾汽化,产生大量气泡。同时原来溶于液体中的气泡也将析出。这些气泡随液体流到叶轮内压力较高处汽泡重又凝结。在凝结过程中,由于体积急剧缩小,四周的液体以极大的速度冲向整个凝结空间,使泵内造成冲击振动和噪音。在压力很大、频率很高的液体质点连续冲击下,金属表面逐渐因疲劳而破坏

4、,这种破坏称为剥蚀.同时溶于液体中的氧等活泼气体也使金属产生腐蚀。由于化学腐蚀与机械剥蚀的共同作用,加快了金属损坏的速度,从而使叶轮受到破坏,这就是汽蚀破坏,这种由于液体的汽化和凝结而产生的冲击现象就称为气蚀现象。消除泵进口气蚀的措施有以下几点:a提高泵的气蚀性能水平,满足现场装置的气蚀性能的要求.b泵应当在低于允许吸液高度下操作,以保证整个装置安全可靠地运转。c采用抗气蚀材料制造叶轮,如:2CrI3、稀土合金铸铁、高镁络合金材料等,比普通铸铁的抗气蚀能力要好得多.4、振动偏大及消除措施:机械密封振动偏大往往不是机械密封自身的原因,而是泵轴设计不合理、加工精度不够、靠背轮的平行度偏大、径向力大

5、等原因,消除泵振动措施有:泵、电机、底座、现场管路等辅助设备在现场安装时,要严格把关,消除振动源。5、没有辅助冲洗系统或辅助冲洗系统设计不合理机械密封的辅助冲洗系统是非常重要的,它可以有效地保护密封面,起到冷却、润滑、冲走杂物等作用。有时设计人员设计不合理,达不到密封效果;有的设计了辅助系统,但由于冲洗液中有杂质,冲洗液的流量、压力不够,冲洗口位置设计不合理等原因,也同样达不到效果。常用的措施有:a.在条件允许的情况下,尽量设计辅助冲洗系统。冲洗压力一般要求高于密封腔压力0.1070.11MPa,密封腔压力要根据每种泵的结构形式、系统压力等因素来计算。轴封腔压力很高或者压力几乎接近该密封使用极限时,也可由密封腔引液体至低压区,使轴封液体流动以带走摩擦热.b.根据每种泵的操作条件,合理地配置管路和附件。如冷却器、孔板、过滤器、阀门、流量指示器、压力表、温度等。实际上密封的可靠性和寿命,在很大程度上取决于密封辅助系统的配置,另外泵轴、轴套、泵体、密封腔体的加工精度不够等原因的存在对机械密封的密封效果也是很不利的,在这些方面应该做到严格把关。
