《聚合物水泥防水粘结材料.docx》由会员分享，可在线阅读，更多相关《聚合物水泥防水粘结材料.docx（12页珍藏版）》请在第壹文秘上搜索。

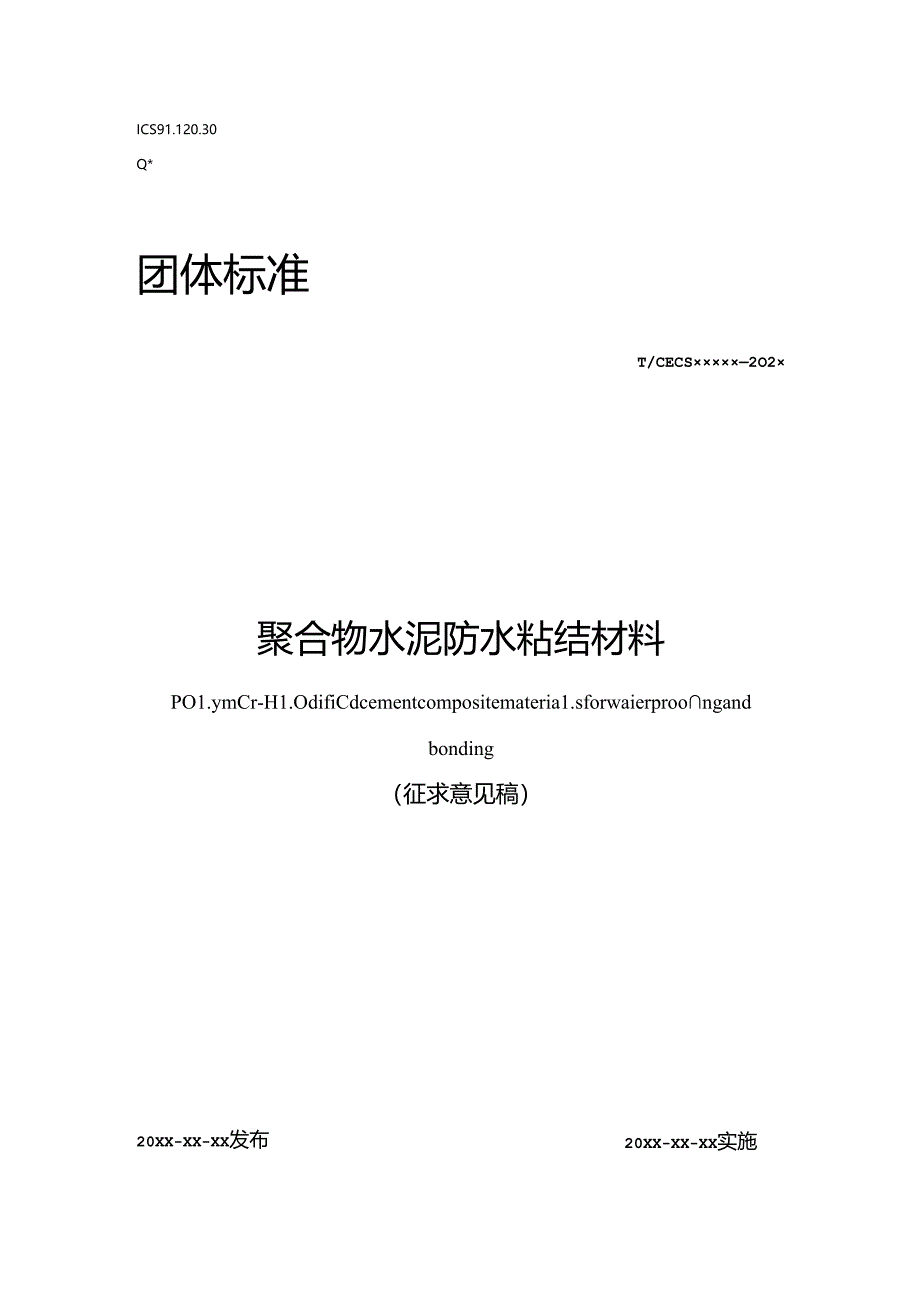

1、ICS91.120.30Q*团体标准T/CECS2O2聚合物水泥防水粘结材料PO1.ymCr-H1.OdifiCdcementcompositemateria1.sforwaierproongandbonding（征求意见稿）20XX-XX-XX实施20XX-XX-XX发布中国工程建设标准化协会发布目录前言II范围12规范性引用文件I3术语与定义I4要求15试驶方法26检脸规则47标志、包装、运怆和贮存5附录A（规范性附录酸蚀质量损失率比试脸方法6附录B（规范性附录）如离子迁移系数比试验方法7ContentsForewordIScope未定义书签.2 Normativercgcrcnccs未定
2、义书签3 Termsanddefinitions未定义书签.4 RequiitmengI5 TeMme1.hods26 Inspectionru1.es47 1.abe1.、packaging、(ranso11a(iostorageande(urnedgoods5Appendix A (Normativeannex)：Tes1.me1.hodforratioofmass1.ossbyacidetching.6Appendix B (Normativeannex)TestmethodForch1.orideionmobi1.ityratio7本文件按照GB,T1.I-2O2JMPa注：干生时间可
3、根擀用户需要及拿IY变化进行再性.4.3 耐久性防护性能聚合物水泥防水粘结材料的耐久性防护性能指标（选择性指标）应符合表2的规定。表2耐久性防护性能指标序号项目ffi标I酸蚀质量报失率比，%402融离子迁移系数比，%至90注：耐久性防护性能指标为选钵性指标.山供需双方协商确定.5试验方法5.1 试验条件5.1.1 试验室试验及干养护条件：谓度5.1.4 试验前样品及所H1.索具应按5.1条件下至少放置24h.5.2 配料按生产厂推荐的配合比进行试验。搅拌设备应采用符合JCn681的行星式水泥胶砂板拌机,应按DUT5126的规定进行低速搅轧若生产厂未提供搅拌方式,则应按JCZr209()的规定进
4、行.5.3 物理力学性能5.3.1 外观应按GB234402009中第6.2条进行.5.3.2 干燥时间应按GB门，16777进行.5.3.3 施工性应按GBI844S进行。5.3.4 横向变形能力应按JcT1.OO4的规定进行。5.3.5 涂层抗渗压力应按GB23440进行.5.3.6 拉伸粘结强度无处理、潮湿基层、浸水处理、被处理应按JCZT2090进行,其中养护龄期为Md.热处埋和冰融新环的试件制备及测试应按Kyr2090进行，务妒及处理应按JCT907进行.5.3.7 抗折强度与抗压强度应按GB门17671进行,其中试件养护条件应按5.1进行.5.3.8 抗冲击高度应按611，7173
5、2进行，其中试件应按5.1.1养护至IW龄期，5.3.9 耐高温性能抗冲击高度：制样和测试应按GBZT1732的规定进行，其中试件应按5.1养护至141龄期，高温处理应按GBjT1735的规定进行，试验强度为(1605)高强时长2h拉伸粘结强度：应按JCrr2090进行,其中试件养护至Md龄期后,陶置于160CSC烘箱内烘燧2h.5.4 耐久性防护性能5.4.1 酸蚀质量损失率比应按附录AjS行.5.4.2 氯离子迁移系数比应按附录B进行.6检验规则6.1 组批产品在出厂的成根据品种和规格.符产品分批娟号.同一批投料同一生产工艺生产的产品每2（）t为一批.不足201的应按一个批次计.6.2 抽
6、样在年批产品中微机抽取。，kg及以上包装的，不少于三个包装中抽取样品：少于5kg包装的，不少于十个包装中抽取样品.将所取样品充分混合均匀.样品总质价1.kg.每一批所取样品应充分混合均匀，分为两等份，其中一份按照本文件规定的方法和项目进行试验。另一份密可保存半年，以保证其可追溯性.取样后应在30大内进行检测，如有问题由供需双方确定.6.3 出厂榜皴出厂检验项目包括外观、干燥时间、除工性、涂层抗注压力、拉伸粘结强度（14d无处埋.6.4 型式检胎蟹式检脸项目应包括4.1和4.2规定的全部项目，有下列情况之一者，应进行型式检脸：a）新产品或老产品转厂生产的试制定型鉴定：b）正式生产后,如田方、材料
7、、_E艺有较大改变,可能影响产品性能时：C）正常生产时，一年至少进行一次检验；d）产品停产6个月以上，恢货生产时：e）出厂检5金结果与上次型式检脸有较大差异时.6.5 选择性指标检险4.3的耐久性能防护性能为选择性指标，当产品应用于有耐久性要求的工程时，根据工程所处的环境类别，指标项目的选择由供需双方仍商确定。6.6判定规则6.6.1 出厂检验判定出厂桧般所有项目应符合表1鬟求，司判定为出厂检船合格.6.6.2 型式检验判定型式检验所有项目均符合本文件里式检蕤要求时，则判定该产品合格；若其中一个项目不符合要求时,允许在同一批次中加倍取样，时不合格项进行发检,发检结果均合格时，则判定该产品合格.
8、否则判定该产品不合格.6.6.3 选择性指标检验判定选择性指标检脸所有项目均符合4.3要求时，则划定该批次产品合格，若其中一个项目不合格，允许在同一批次中加倍取样,对不合格项进行复检.更检结果均合格时,则判定该产品合格.否则判定该产M不合格.7标志、包装、运输和贮存7.1 标志7.1.1 包装物上应在明显位置注明产品名称、型号、执行标准,商标、生产厂名和生产日期.7.1.2 产品合格证中应注明有效期限、出厂批号。7.1.3 产品出厂时应提供产品说明书，产品说明H应包括卜列内容：一一生产厂名称： 产品名称和型号： 适用范困： 料水比例；一一产品的外观： 有无毒性： 易燃状况、贮存条件及有效期；一
9、一使用方法和注意事项。7.2 包装可采用理料桶密封包装，也可采用密封袋袋.包装中应附产品合格证和使用说明书.产品合格证的编写应符合GB,T14436的规定，产品使用说明书应写明配比、施工注意事项等内容。7.3 运输和贮存本产处为非易燃易爆材料，可按一般运输方式运ft运箱时应防止雨淋、暴晒、受冻，保持包装完好无损。产品应存放在干燥、通风、阴凉的仓库或固定场所，妥善保存，防水、防潮、防晒,防高部，易于识别,便于检查、提货.在规定的运怆和贮存条件下,桶装产M保质期为12个月，袋装产M保质期为6个月，超过保顺期，应杀新进行性能检验，公格后方可使用。附录A（设范性附录）酸蚀质量扳失率比试验方法A.0.1
10、述本附录规定了聚合物水龙防水粘结材料时水泄砂浆（混凝土）耐酸防护性能影响测定的试胎方法。耐酸防护性能以24次酸蚀循环后殳检组与基准纲试件的质量损失率比进行表征。A.0.2试件成型及养护按GB,，T17671成型水泥胶砂，地准祖和受检组各3块试件，按5.11条养护至2&1取出砂浆试件，按JC2090中第7.6条将深料涂敷于受检姐砂浆外衣面并刮平,涂层厚度（20.1.）mm.按5.1.2条养护基准组和受检组试件7d后取出.待测.A.0.3试除步覆按GB,TSOOS1.中第20.0.3条第3款将两料试件烘干、冷却并称欣，烘干ifi度为（60S）1C,将试件分别放置于pH=2的盐酸溶液,盐酸液而应高出试件Iomm以I,每浸泡4h为一次循环，每次第环前测试邪调整使盐酸溶液PHtft为20.24次酸蚀循环后，按酸蚀前条件再次烘干、冷却并林王，A.0.4结果计算I每个试件24次酸蚀循环后的酸油质量损失率应按（A.D进行计算,结果以3个试件的算术平均伯表示，精确至0.1%,式中：S好个试件24次循环后的酸蚀顺及损失率，%
