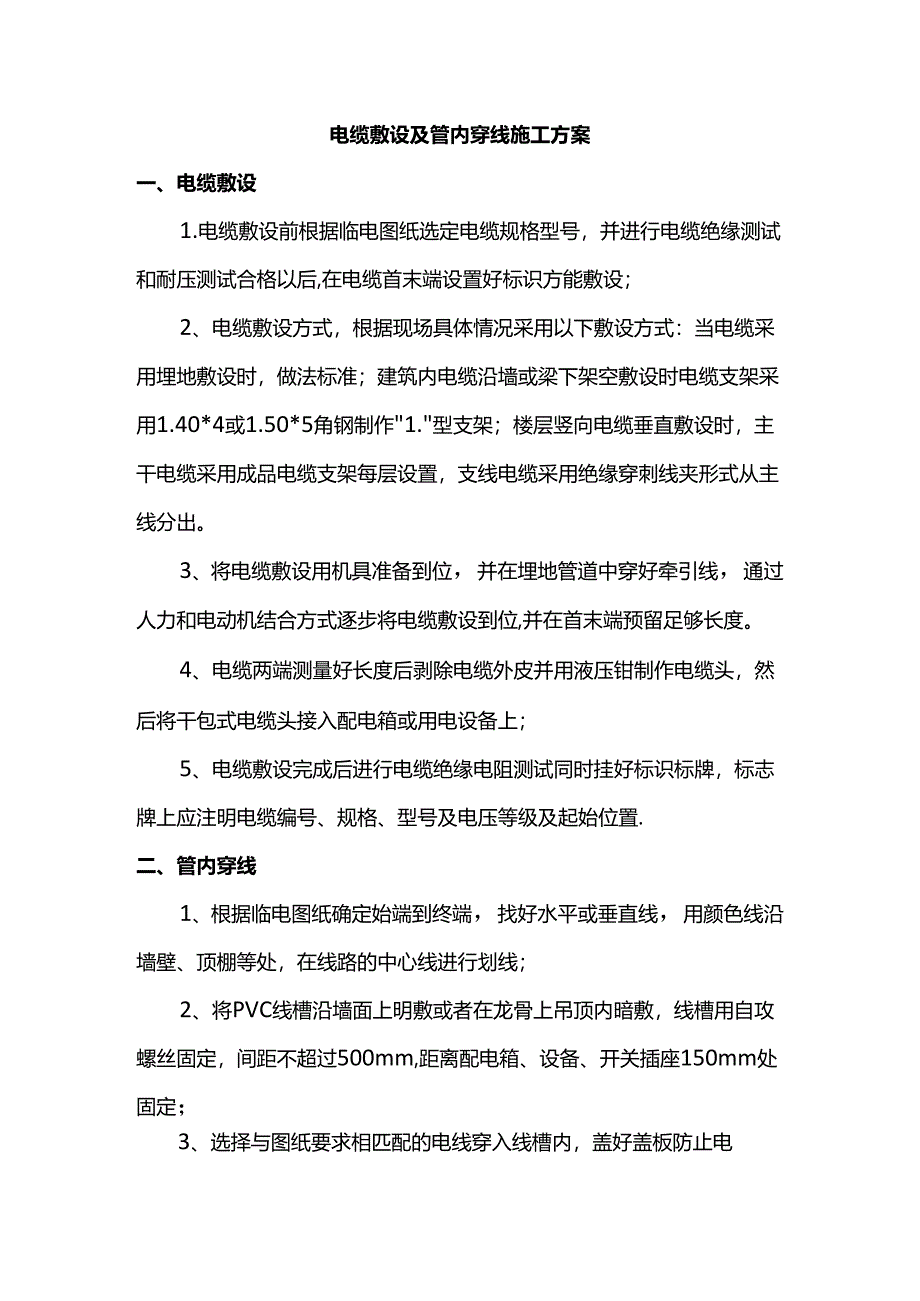

1、电缆敷设及管内穿线施工方案一、电缆敷设1.电缆敷设前根据临电图纸选定电缆规格型号，并进行电缆绝缘测试和耐压测试合格以后,在电缆首末端设置好标识方能敷设；2、电缆敷设方式，根据现场具体情况采用以下敷设方式：当电缆采用埋地敷设时，做法标准；建筑内电缆沿墙或梁下架空敷设时电缆支架采用1.40*4或1.50*5角钢制作1.型支架；楼层竖向电缆垂直敷设时，主干电缆采用成品电缆支架每层设置，支线电缆采用绝缘穿刺线夹形式从主线分出。3、将电缆敷设用机具准备到位，并在埋地管道中穿好牵引线，通过人力和电动机结合方式逐步将电缆敷设到位,并在首末端预留足够长度。4、电缆两端测量好长度后剥除电缆外皮并用液压钳制作电缆

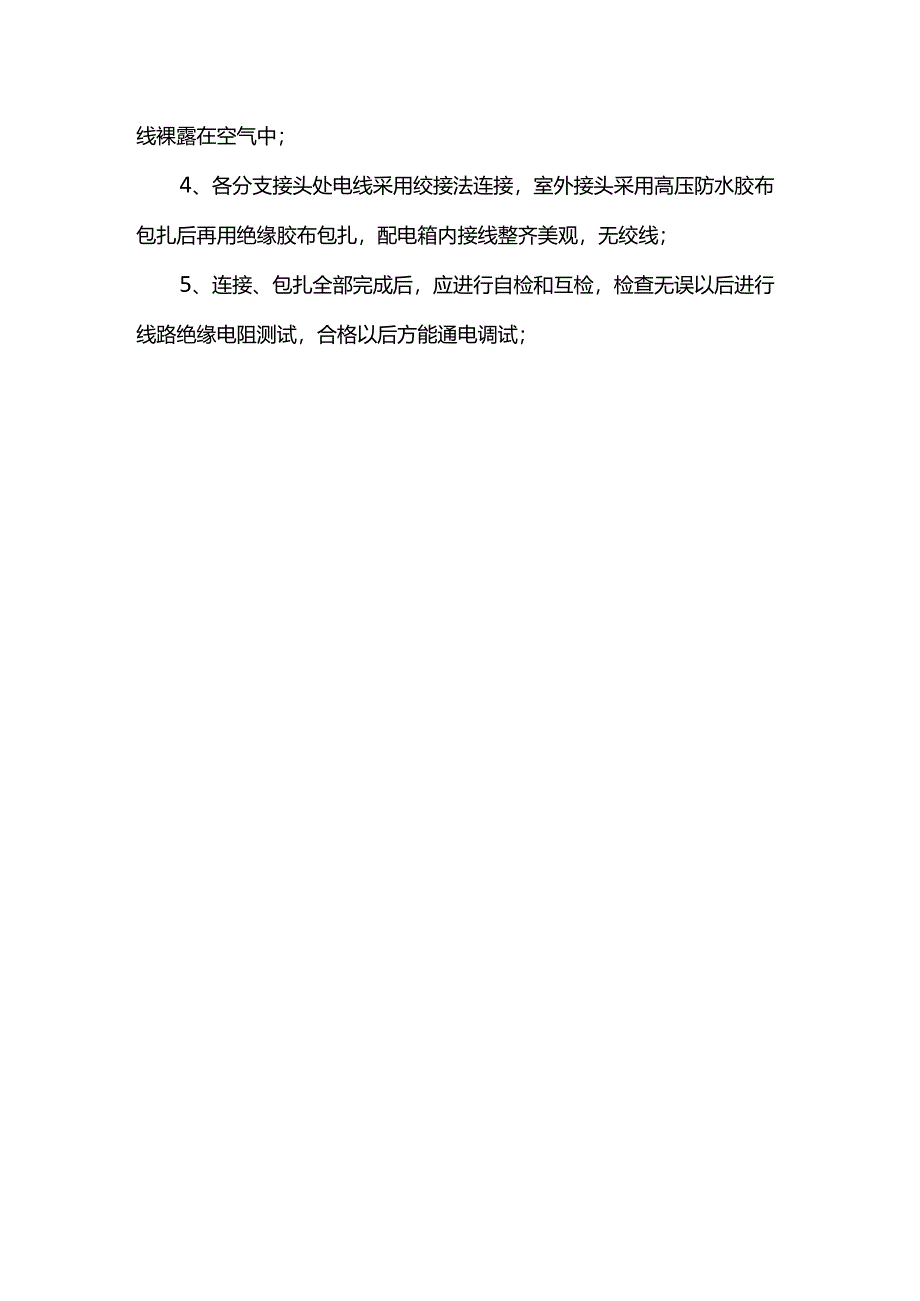

2、头，然后将干包式电缆头接入配电箱或用电设备上；5、电缆敷设完成后进行电缆绝缘电阻测试同时挂好标识标牌，标志牌上应注明电缆编号、规格、型号及电压等级及起始位置.二、管内穿线1、根据临电图纸确定始端到终端，找好水平或垂直线，用颜色线沿墙壁、顶棚等处，在线路的中心线进行划线；2、将PVC线槽沿墙面上明敷或者在龙骨上吊顶内暗敷，线槽用自攻螺丝固定，间距不超过500mm,距离配电箱、设备、开关插座150mm处固定；3、选择与图纸要求相匹配的电线穿入线槽内，盖好盖板防止电线裸露在空气中；4、各分支接头处电线采用绞接法连接，室外接头采用高压防水胶布包扎后再用绝缘胶布包扎，配电箱内接线整齐美观，无绞线；5、连接、包扎全部完成后，应进行自检和互检，检查无误以后进行线路绝缘电阻测试，合格以后方能通电调试；
