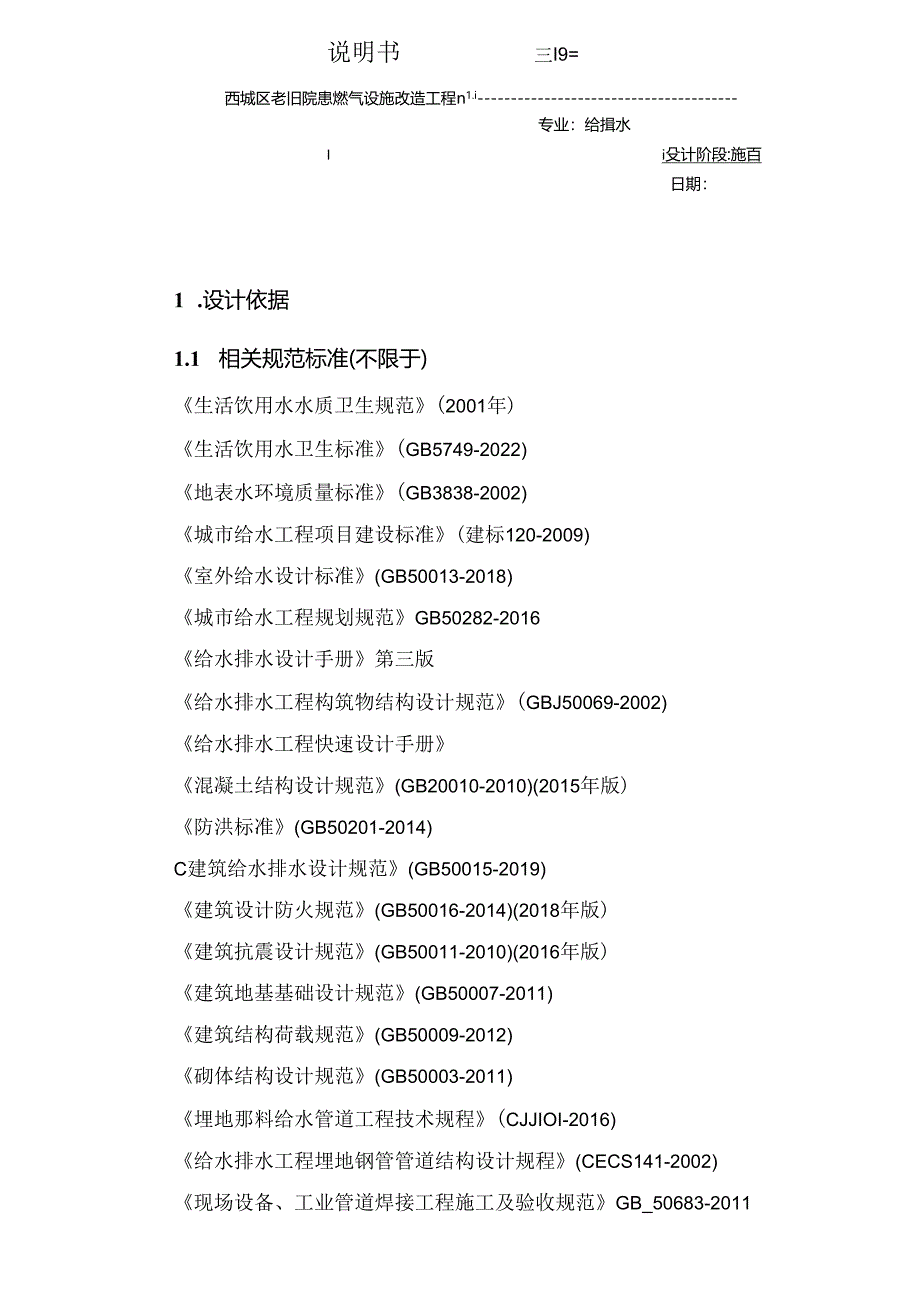

1、说明书三I9=西城区老旧院患燃气设施改造工程n1.i专业：给揖水Ii殳计阶段:施百日期：1 .设计依据1.1 相关规范标准(不限于)生活饮用水水质卫生规范(2001年)生活饮用水卫生标准(GB5749-2022)地表水环境质量标准(GB3838-2002)城市给水工程项目建设标准(建标120-2009)室外给水设计标准(GB50013-2018)城市给水工程规划规范GB50282-2016给水排水设计手册第三版给水排水工程构筑物结构设计规范(GBJ50069-2002)给水排水工程快速设计手册混凝土结构设计规范(GB20010-2010)(2015年版)防洪标准(GB50201-2014)C建
2、筑给水排水设计规范(GB50015-2019)建筑设计防火规范(GB50016-2014)(2018年版)建筑抗震设计规范(GB50011-2010)(2016年版)建筑地基基础设计规范(GB50007-2011)建筑结构荷载规范(GB50009-2012)砌体结构设计规范(GB50003-2011)埋地那料给水管道工程技术规程(CJJIOI-2016)给水排水工程埋地钢管管道结构设计规程(CECS141-2002)现场设备、工业管道焊接工程施工及验收规范GB_50683-2011编制校对审核（7）重庆市永川区经济和信息化委员会关于永川区西城区老旧隐患燃气设施改造项目初步设计的批复（永经信发1
3、2023106号）（8）业主提供的相关基础资料2 .工程概况及建设内容2.1 工程概况2. 1.1工程背景近年，国内燃气事故频发，集中暴露出燃气安全领的风险与问题，同时也为城市供水、供电、雨污管网等领域敲响响钟。根据重庆市发和展改革委员会关于做好城市燃气管道等老化更新改造和保障性安居工程中央预算内投资专项2023年计划申报的通知文件精神，用于支持城市燃气、排水、供水等老化更新改造。3. 1.2设计范围根据设计工作委托本次永川区西城区涉及一环路麻柳河至青峰水厂及城西路网约12km供水管网建设，消防设施等相关设计不在本次设计范围。4. 2建设内容1、工程新建配水管网17928.6m,其中D529X
4、8环氧树脂涂塑钢管8867m,D426X8环氯树脂涂塑钢管1189.5m,D377X7环氧树脂涂塑钢管3407.9m,D325X7环氯树脂涂型钢管3614.2mJ）219X6环氯树脂涂那钢管162m,DN200钢衬复合管及管件（1.6MPa）644m,D108X4.5环氧树脂涂塑钢管41m。具体情况如下：2、工程更换dn50（PE1.OO1.6MPa）楼栋支管10.5km。3、DN400老旧管网内防腐处理18km。3.给水工程设计说明3.1 设计标准及基本参数（1）依据室外给水设计标准（GB50013-2018）的规定，城镇供水的时变化系数、日变化系数应根据城镇性质和规模、国民经济和社会民展、
5、供水系统布局，结合现状供水曲线和日用水变化分析确定。当缺乏实际用水资料时，最高日城市综合用水的时变化系数宜采用1.2-1.6,本工程根据工程区实际情况,时变化系数K1.M取1.5：日变化系数宜采用1.1.-1.5,本工程根据工程区实际情况取值为K日=1.5。(2)结合当地发展情况及总体规划，确定本供水工程设计基准年为2022年，设计年限15年，设计水平年为2037年。(3)供水水质符合国家生活饮用水卫生标准GB5749-2022的要求。主要指标如下：浑浊度不超过INTU,总硬度(以CaeO3计)不超过450mg1.,溶解性总固体不超过100Omg/1.,总大肠菌群每100nI1.水样中不得检出
6、，游高氯在与水接触不少于30min后，出厂水中余量应不低于分0.3mg1.,管网木稍水中余量20.05mg1.o(4)配水管网中用户接管点的最小服务水头，单层建筑物为5Iom,两层建筑物为1012m,二层以上每增高一层增加3.54.0m。用户水龙头的最大静水头不宜超过40m,超过时宜采取减压措施。项目区为城市规划区，供水水压按最不利点服务水头不小于36m计算。(5)生活用水保证率采用P=95%(6)用水方便程度标准：供水到户。3.2 工程防洪和抗震标准(1)防洪标准:根据室外给水设计标准(61550013-2018)第8.0.9条：“水厂的防洪标准不应低于城市防洪标准，并应留有安全裕度。”永川
7、区城区防护区的防洪标准为50年一遇，因此本工程的设计防洪标准取50年一遇，校核洪水位100年一遇。(2)根据中国地震动参数区划图(GB18306-2015)和建筑抗震设计规范(GB50011-2010,2016年版)附录A的规定，勘察区地震设防烈度为V1.度，地震动峰值加速度为005g,设计地震分组为第一组。根据建筑工程抗震设防分类标准(GB50223-2008),拟建筑物工程的抗震设防类别为标准设防类，简称丙类。根据建筑抗震设计规范(GB50011-2010,2016年版)表4.1.6判定，场地有效剪切波速最低为IIOms,小于150ms;平场后考虑最不利情况，覆盖层厚度4.514.6m,位
8、于315m区间，故场地类别均为I类。（3）坐标系高程系统：工程采用1985国家高程基准，国家2000大地坐标系O3.3 设计概况本工程根据重庆市永川区经济和信息化委员会关于永川西城区老旧隐患燃气设施改造项目初步设计的批复（永经信发（2023106号）进行设计。根据规划及现状情况，本工程给水管道设计方案如下：根据永川区农村供水巩固提升工程及永川区城乡一体化供水实施方案，起点一环路麻柳河2#桥（桩号3XK0+000）一环路青峰路口（桩号3XK3+005.9）段管道采用DN500管径，（桩号3XK3+005.9）（桩号3XK4+139）段管道采用DN400管径，（桩号3XK4+139）（桩号3XK7
9、+384.3）段管道采用DN350管径，城西路网结合片区供水规划进行。设计管网最大工作压力为08MPa,最不利点服务水头不小于36m,故塑料管选用公称压力为1.6MPa的给水管道，DN500管道选用）5298环氧树脂涂盥钢管，DMOO管道选用1）426X8环氯树脂涂那钢管，DN350管道选用D3777氧树脂涂塑钢管，味300管道选用D325X7环氧树脂涂理钢管，DN200管道选用DN200钢衬复合管及管件（1.6MPa）,给水管道最终实施前，应与主管部门复核管网最大工作压力，满足后方可实施，否则请及时联系设计单位协商处理。3.4 工程设计说明3.5 .1配水管情况1、工程新建配水管网17928
10、.6m,其中D529X8环氧树脂涂塑钢管8867m,D426X8环氧树脂涂塑钢管1189.5m,D377X7环氧树脂涂塑钢管3407.9m,D325X7环氯树脂涂塑钢管361.4.2m,D2196环氧树管涂塑钢管162m,DN200钢衬复合管及管件（1.6MPa）644m,D108X4.5环氧树脂涂塑钢管41m。具体情况如卜丁具体情况如K：2、工程更换dn50（PE1.OO1.6MPa）楼栋支管10.5km.3、DN400老旧管网内防腐处理18km。表3.3.4-1主要管材用量表序号管道规格堆位长度（m）备注新建管道1D529X8环氧树脂涂塑钠管m8867应有卫生批件2D126X8环氯树脂涂型
11、钢管m1189.53D377X7环乳树脂涂型钢管m3407.94D325X7环欲树脂涂塑钢管m3614.25D219X6环氧树脂涂型剂管m162.06DN200钢村史合管及管件（1.6MPa）m614.0小计17928.6改造老旧管网1dn50(PE1.OO1.6MPa)m1050012DMoO老旧管网内防腐处理m1800022、主要附件设备表规格型号单位数员备注DN100伸缩闸阀SZ41-16C)个10DN200伸缩闸阀(SZ41-16C)个25DN300伸缩蝶阀(SD311-160个16DN350伸缩蝶阀(SD341-16C)个1DN400伸缩蝶阀(SD341-16C)个7DN500伸缩蝶
12、阀(SD341160个16DN200排污阀(P41Y-16C)个12DN1.oO排污阀(P11Y-16C)个3DN1.oo排气阀(P42X-16C)个14DN300IM曲管(30)个33DN300钢制曲管(30e60)个19DN300钢制曲管(60,90)个DN350钢制曲管30)个20DN350钢制曲管(30,60)个2DN350钢制曲管(60,90)个-1DN400钢IM曲管(30)个16DN400钢制曲管(30,60)个6DN400钢制曲管（60，90。）个4DWOO钢制曲管30*)个99属设施。（1）检修阀及阀门井配水管网中的阀门位置设置应满足事故管段的切断要求，干管上阀门间距城区在3
13、00500m,城郊农村地区无消防要求的管段500100Om,同时根据配水管网分段、分区检修设置。配水管网上两个阀门之间独立管段内消火栓的数量不宜超过5个。阀门井采用圆形阀门井，井直径和高度根据不同管径进行选择（详见阀门井配筋图），基础采用砂砾石垫层15cm+C20素混凝土垫层IOCm+25钢筋混凝土底板20cm,井室采用M7.5浆砌混凝土砖砌筑,外壁采用1：2水泥砂浆抹面。做法可参见市政给水管道工程及附属设施07MSIO1.图集。（2）排气阀长距离波动不大的主管线，每隔11.5km可设置一只排气阀；上坡管线最高点需设排气阀：当管道埋设高程起伏不定时，在管线易形成气阻的位置安装排气阀，即在靠近管
