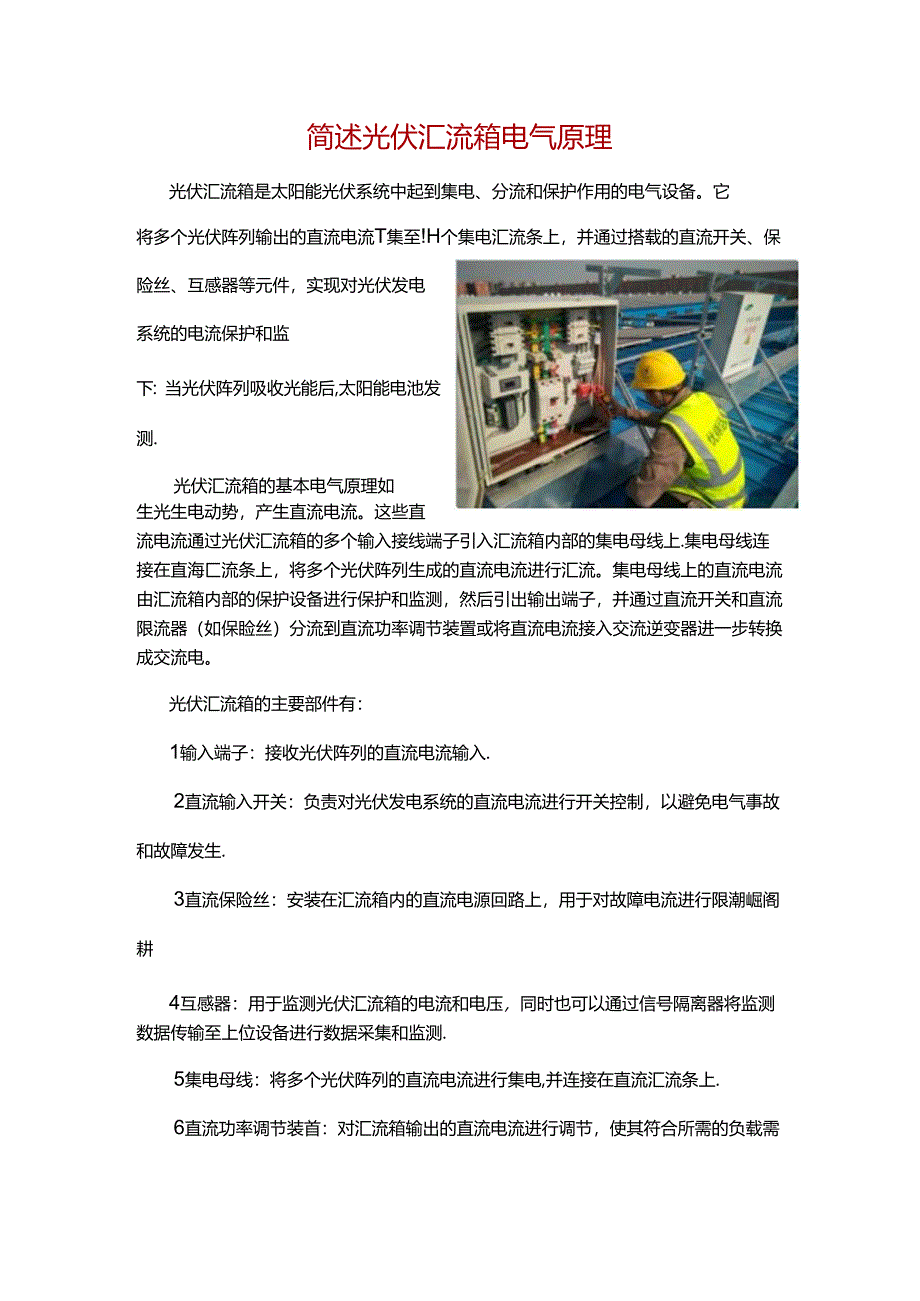

1、简述光伏汇流箱电气原理光伏汇流箱是太阳能光伏系统中起到集电、分流和保护作用的电气设备。它测.光伏汇流箱的基本电气原理如将多个光伏阵列输出的直流电流T集至!H个集电汇流条上，并通过搭载的直流开关、保险丝、互感器等元件，实现对光伏发电系统的电流保护和监下：当光伏阵列吸收光能后,太阳能电池发生光生电动势，产生直流电流。这些直流电流通过光伏汇流箱的多个输入接线端子引入汇流箱内部的集电母线上.集电母线连接在直海匚流条上，将多个光伏阵列生成的直流电流进行汇流。集电母线上的直流电流由汇流箱内部的保护设备进行保护和监测，然后引出输出端子，并通过直流开关和直流限流器（如保睑丝）分流到直流功率调节装置或将直流电流

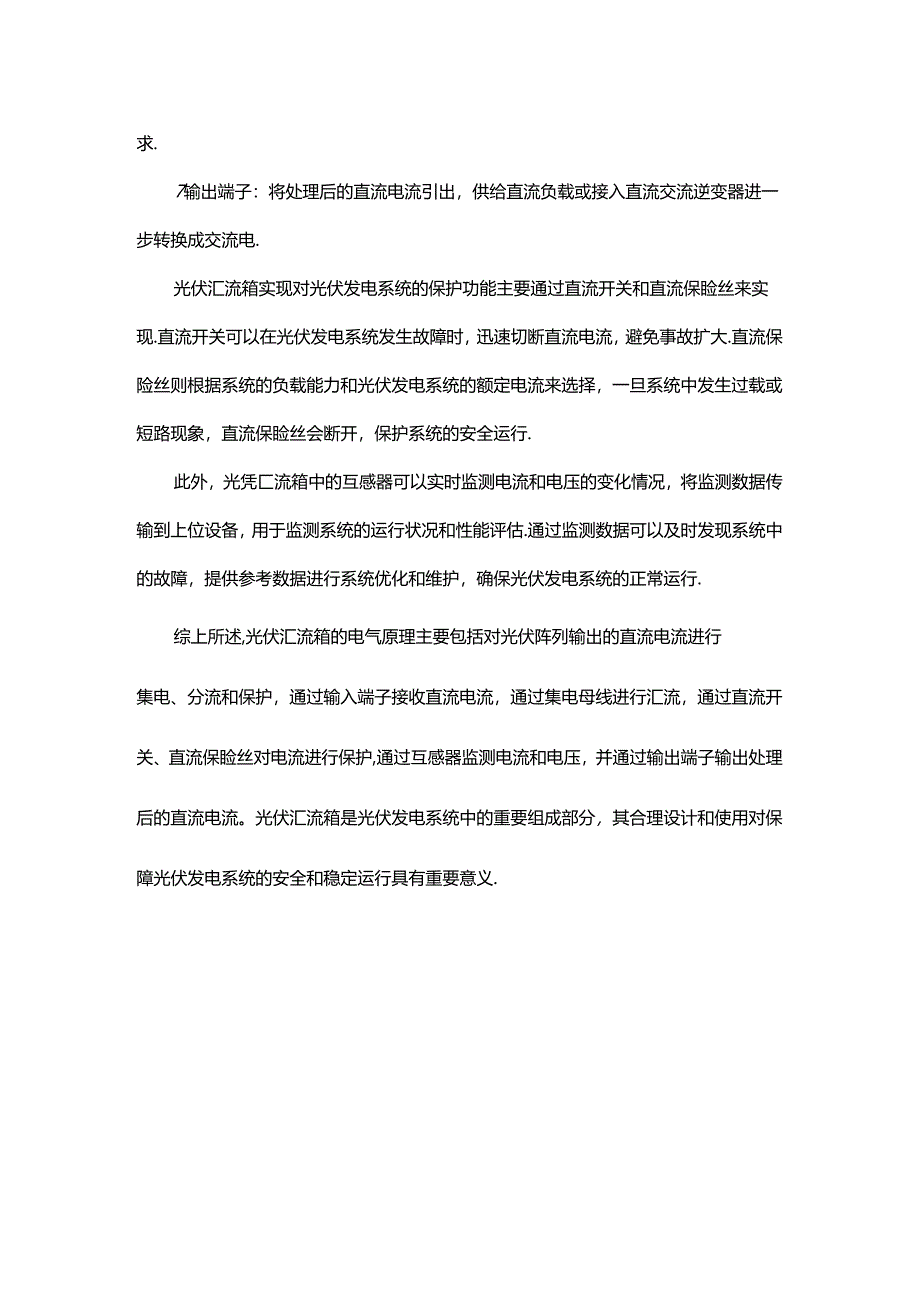

2、接入交流逆变器进一步转换成交流电。光伏汇流箱的主要部件有：1输入端子：接收光伏阵列的直流电流输入.2直流输入开关：负责对光伏发电系统的直流电流进行开关控制，以避免电气事故和故障发生.3直流保险丝：安装在汇流箱内的直流电源回路上，用于对故障电流进行限潮崛阁耕4互感器：用于监测光伏汇流箱的电流和电压，同时也可以通过信号隔离器将监测数据传输至上位设备进行数据采集和监测.5集电母线：将多个光伏阵列的直流电流进行集电,并连接在直流汇流条上.6直流功率调节装首：对汇流箱输出的直流电流进行调节，使其符合所需的负载需求.7输出端子：将处理后的直流电流引出，供给直流负载或接入直流交流逆变器进一步转换成交流电.光
3、伏汇流箱实现对光伏发电系统的保护功能主要通过直流开关和直流保睑丝来实现.直流开关可以在光伏发电系统发生故障时，迅速切断直流电流，避免事故扩大.直流保险丝则根据系统的负载能力和光伏发电系统的额定电流来选择，一旦系统中发生过载或短路现象，直流保睑丝会断开，保护系统的安全运行.此外，光凭匚流箱中的互感器可以实时监测电流和电压的变化情况，将监测数据传输到上位设备，用于监测系统的运行状况和性能评估.通过监测数据可以及时发现系统中的故障，提供参考数据进行系统优化和维护，确保光伏发电系统的正常运行.综上所述,光伏汇流箱的电气原理主要包括对光伏阵列输出的直流电流进行集电、分流和保护，通过输入端子接收直流电流，通过集电母线进行汇流，通过直流开关、直流保睑丝对电流进行保护,通过互感器监测电流和电压，并通过输出端子输出处理后的直流电流。光伏汇流箱是光伏发电系统中的重要组成部分，其合理设计和使用对保障光伏发电系统的安全和稳定运行具有重要意义.
