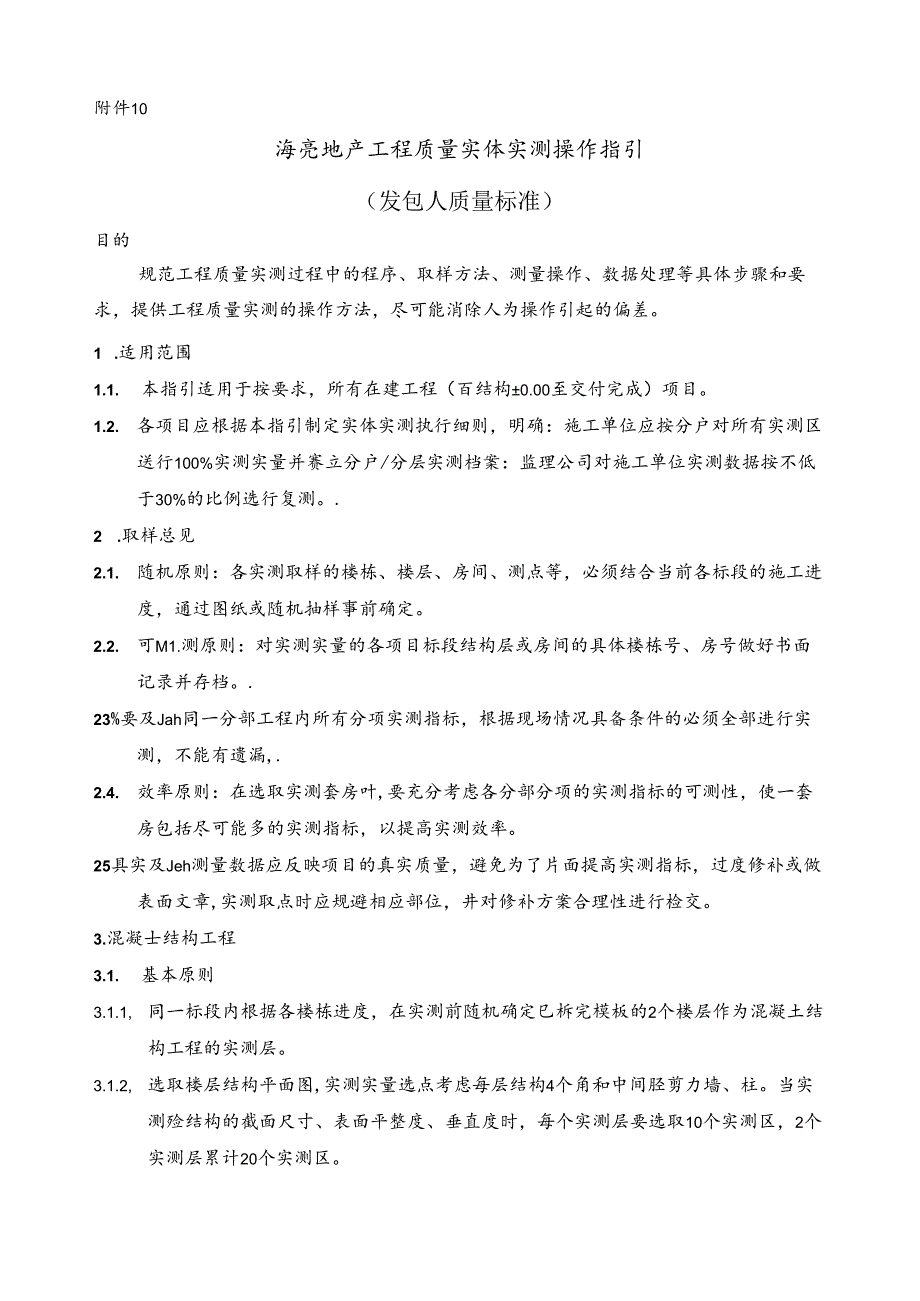

1、附件10海亮地产工程质量实体实测操作指引（发包人质量标准）目的规范工程质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求，提供工程质量实测的操作方法，尽可能消除人为操作引起的偏差。1 .适用范围1.1. 本指引适用于按要求，所有在建工程（百结构0.00至交付完成）项目。1.2. 各项目应根据本指引制定实体实测执行细则，明确：施工单位应按分户对所有实测区送行100%实测实量并赛立分户/分层实测档案：监理公司对施工单位实测数据按不低于30%的比例选行复测。.2 .取样总见2.1. 随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工进度，通过图纸或随机抽样事前确
2、定。2.2. 可M1.测原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。.23%要及Jah同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏,.2.4. 效率原则：在选取实测套房叶,要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。25具实及Jeh测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修补或做表面文章,实测取点时应规避相应部位，井对修补方案合理性进行检交。3.混凝士结构工程3.1. 基本原则3.1.1, 同一标段内根据各楼栋进度，在实测前随机确定巳柝完模板的2个楼层作为混凝
3、土结构工程的实测层。3.1.2, 选取楼层结构平面图,实测实量选点考虑每层结构4个角和中间胫剪力墙、柱。当实测殓结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测区，2个实测层累计20个实测区。3.1.3, 当实测同一楼层内顶板水平极差时,每个实测层选取5个实测区，2个实测层累计10个实测区。每个实测区实测5个点，每个点均作为1个计算点。3.2. 稔而尺寸偏差（壮结构）321.指标说明：反映层高范围内剪力墙、球柱施工尺寸与设计图尺寸的偏差。3.2.1, 合格标准：截面尺寸偏差-5,8mm3.2.2, 测量工具：5M钢卷尺3.2.3, 测量方法和数据汜录（1）以钢卷尺测量同1.面墙

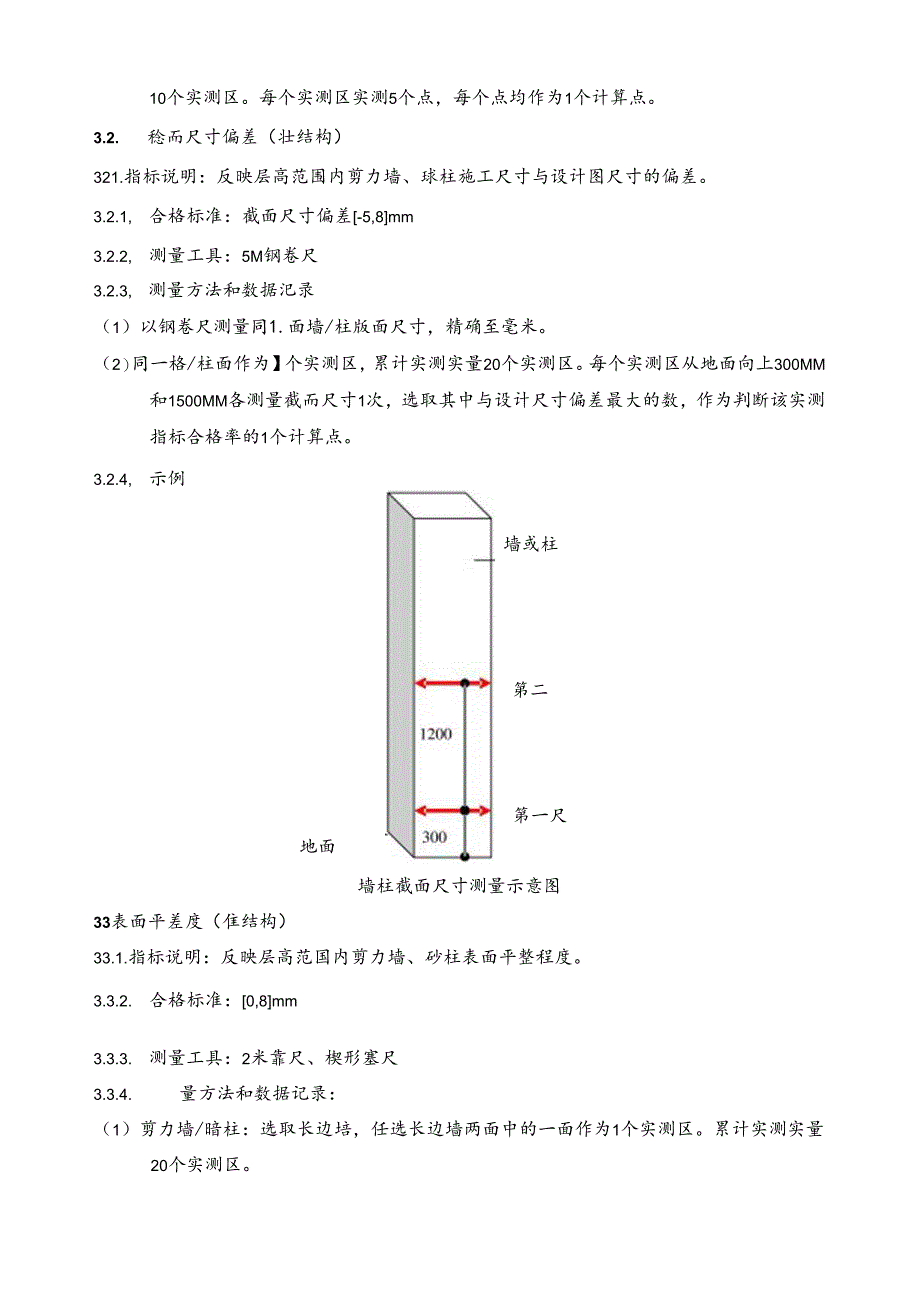

4、/柱版面尺寸，精确至毫米。（2）同一格/柱面作为】个实测区，累计实测实量20个实测区。每个实测区从地面向上300MM和1500MM各测量截而尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。3.2.4, 示例地面墙或柱第二尺第一尺墙柱截面尺寸测量示意图33表面平差度（隹结构）33.1.指标说明：反映层高范国内剪力墙、砂柱表面平整程度。3.3.2. 合格标准：0,8mm3.3.3. 测量工具：2米靠尺、楔形塞尺3.3.4. 量方法和数据记录：（1）剪力墙/暗柱：选取长边培，任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区。（2）当所选墙长度小于3米时,
5、同一面堵4个角（顶部及根霹）中取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度。於洞口部位必测.这2个实测值分别作为该指标合格率的2个计算点。（3）当所选增长度大于3米时，除按45度用斜放靠尺测量两次表面平整度外，还需在堵长度中间水平放靠尺测量1次表面平整度。跨洞口部位必测.这3个实测值分别作为判断该指标合格率的3个计算点。（4）碎柱：可以不测表面平整度。1.1.5. 示例：3.4. 垂直度（段结构）3.4.1. 指标说明：反映层高范图内剪力墙、於柱表面垂直的程度。3.4.2. 合格标准：O,8m113.4.3. 测量工具：2米靠尺3.4.4. 测量方法和数据记录:1）剪力墙：任取
6、长边境的一面作为1个实测区。累计实测实量20个实测区。（2）当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30CN位置，分别按以下原则实测2次：一是靠尺顶端接触到上部硅顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂宜度。舲i体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。3）当培长度大于3米时，同一面堵死两端头竖向阴阳角约30（黑和墙中间位置，分别按以下原则实测3次：一是靠尺顶消接触到上部破顶板位置时测1次垂直度，二是靠尺底端接触到下需地面位置时测1次垂直度，三是在堵长度中间位凫靠尺基本在高度方向居中时测1次垂直度.於墙体洞口一侧为垂直度必
7、测部位.这3个实测值分别作为判断该实测指标合格率的3个计算点。（4）杜柱：任选建柱四面中的两面，分别将靠尺顶端接触到上部硬顶板和下部地面位置时各测1次垂直度。这2个实测值分别作为判断该实测指标合格率的2个计算点。3.4.5. 示例：墙/柱垂直度测量示意图3.5. 项板水平度板差（丘结构）3.5.1. 指标说明：考虑实际测量的可操作性，选取同一功能房间无顶板内四个角点和一个中点距离同一水平基准线之间5个实测值的极差值，综合反映同一房间摩顶板的平整程度。3.5.2. 合格标准：0.15mm3.5.3. 测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米靠尺、激光测距仪）3.5.4. 测量方法和
8、数据记录:（1）同一功能房间税技板作为1个实测区，累计实测实量8个实测区。（2）使用激光打平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线约3001处位置选取4个角点，以及板舟几何中心位（若板单便I跨度较大可在中心部位增加1个测点），分别测量殓顶板与水平基准线之间的5个垂直距离。以最低点为茶准点,计算另外四点与故低点之间的偏差。偏差值W15mm时实测点合格；放大偏差值近20三时，5个偏差值（基准点偏差值以。计）的实际值作为判断该实测指标合格率的5个计算点.最大偏差值20M时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点。（3）所选2套房中顶板水平度极差的实测区不
9、满足8个时，需增加实测套房数。3.5.5. 示例：顶板水平度测量示意图3.6. 楼板厚度偏差（建结构）3.6.1. 指标说明：反映同跨板的厚度诙工尺寸与设计图尺寸的偏差；3.6.2. 合格标准:5,8mm3.6.3. 测量工具：超声波楼板测厚仪（非破损）或卷尺（破损法3.6.4. 测量方法和数据记录（1）同一跨板作为1个实测区，每层不少于5个实测区，黑行实测实量IO个实测区。每个实测区取1个样本点，取点位置为板块短边中间、长边1/3位置。（2）测量所抽查跨的楼板厚度，当采用非破损法测量时将测厚仪发射探头与接收探头分别置于被测楼板的上下两侧.仪器上显示的值即为两榇头之间的距离,移动接收掇头，当仪
10、器显示为最小值时，即为楼板的厚度；当采用破损法测量时，可用电钻在板中钻孔（需特别注意避开预埋电缆管等），以卷尺测量孔眼厚度1个实测值作为判断该实测指标合格率的1个计算点。（3）所选2套房中楼板厚度偏差的实测区不满足10个时，需缙加实测套房数。3.6.5. 示例：楼极厚度测蚩示意图4.砌筑工程4.1. 井本原则4.1.1. 实测前,根据同一标段内各楼栋进度随机选顼处于砌筑阶段24套房作为砌筑工程的实测套房。户数最多的房型为必选。第计实测实量10个实测区。4.2. 表面平整度（砌筑工程）4.2.1. 指标说明：反映层高范围内砌体坡体表面平整程度。4.2.2. 合格标准：0,8mm4.2.3. 测量
11、工具：2米靠尺、楔形塞尺4.2.4. 测量方法和数据记录：（1）每一面墙都可以作为1个实测区，优先选用有门沟、过遒洞口的墙面。测量部位选择正手墙面。累计实测实量10个实测区。（2）当墙面长度小于3米，各墙面顶部和根部4个角中，取左上及右下2个角。按45度角斜放靠尺分别测量2次，其实测值作为判断该实测指标合格率的2个计算点。（3）当格面长度大于3米时，还需在墙长度中间位置增加1次水平测量，3次测量值均作为判断该实测指标合格率的3个计算点。（4）墙面有门窗、过道洞口的，在各洞口45度斜交测一次，作为新港实测指标合格率的1个计算点。（5）所选2套房中墙面表面平整度的实测区不满足10个时，密增加实测套
12、房数。4.2.5. 示例：平整度测量示意图43垂直度（砌筑工程）43.1.指标说明：反映层高范困砌体墙体垂直的程度。4.3.2. 合格标准：0.511114.3.3. 测量工具：2米靠尺4.3.4. 量方法和数据记录：（1）每一面格都可以作为1个实测区,优先选用有门窗、过道洞口的堆面。测量部位选择正手堵面。累计实测实量10个实测区。（2）实测值主要反映砌体格体垂宜度,应避开场顶斐、墙底灰砂矿或胫反坎,墙体斜顶,消除其测量值的影响，如两米靠尺过高不易定位，可采用1米靠尺。（3）当增长度小于3米时，同一面墙距两侧阴阳角约30CM位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砌体位置叶测1次垂
13、宜度.二是靠尺底端距离下部地面位置约3001时测1次垂直度。墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。（4）当港长度大于3米时,同一面墙况两端头竖向阴阳角约30CM和墙体中间位置，分别按以下原则实测3次：一是索尺顶端接触到上部砌体位置时测1次冬宜度，二是靠尺底幄距离下部地面位置约3001时测1次垂宜度,三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。这3个测量值分别作为判断该实测指标合格率的3个计算点。（5）所选2套房中墙面垂直度的实测区不满足10个时，需增加实测套房数。1.1.5. 示例：地面垂直度测量示意图1.4. 外门*洞口尺寸偏差（砌
14、筑工程）1.4.1. 指标说明：反映洞口施工与图纸的尺寸偏差，以及外门窗框塞缝直度.间接反映窗框渗漏风险。1.4.2. 合格标准：5.5mm1.4.3. 测量工具：5米钢超尺或激光测距仪1.4.4. 测量方法和数据记录：1）时于平外培面的门窗洞口：同一外门或外窗洞口均可作为1个实测区,累计实测实量10个实测区。测量时不包括抹灰收口厚度，以砌体边对边，各测量2次门洞口宽度及高度净尺寸（对于落地外门窗，在未做水泥砂浆地面时，高度可不测），取高度或宽度的2个实测值与设计值间的偏差最大值,作为判断高度或宽度实测指标合格率的1个计算点。（2）所选2套房中的外门窗洞口尺寸偏差的实测区不满足10个时，需增加
15、实测套房数.1.4.5. 示例：门窗洞口测量示意图1.5. 宣要制或现浇构件（砌筑工程）1.5.1. 指标说明：反映墙体砌筑中，控制墙体裂筵和渗漏的重要节点构造的实施情况.1.5.2. 合格标准：（1）门窗程预制块：采用预制混凝土块、实心砖：空心砖堵体则在门窗洞边20Omm内的孔洞须用细石泄,凝土填实；预制块或实心砖的直度同场厚；长度不小于200m：高度应与砌块同高或砌块高度的1/2且不小于100三;最上部（或最下部）的混凝土块中心距洞口上下边的距高为150200t三,其余都住隔殆安装，且对称分布。（2）现浇窗台板：宽同墙厚，高度2120mm,每边入墙内240Omm（不足400E通长设置）；（3）洞口（大于600MM）的过梁：同墙宽，入境不少于25OmnU1.5.3. 测量工具：目测，5米钢卷尺1.5.4. 测量方法和数据记录：（1）实测区与合格率计算点：户内每一面砌体墙作为1个实测区，累计实测实量30个实测区。所选2套房中实测区不满足30个时，需增加实测套房数。每1个实测区取5个实测点，分别检查门窗电预制块、空调孔预制块、现浇建窗台板、洞口预制过柒、现浇构造柱5项内容是否符合合格标准。
