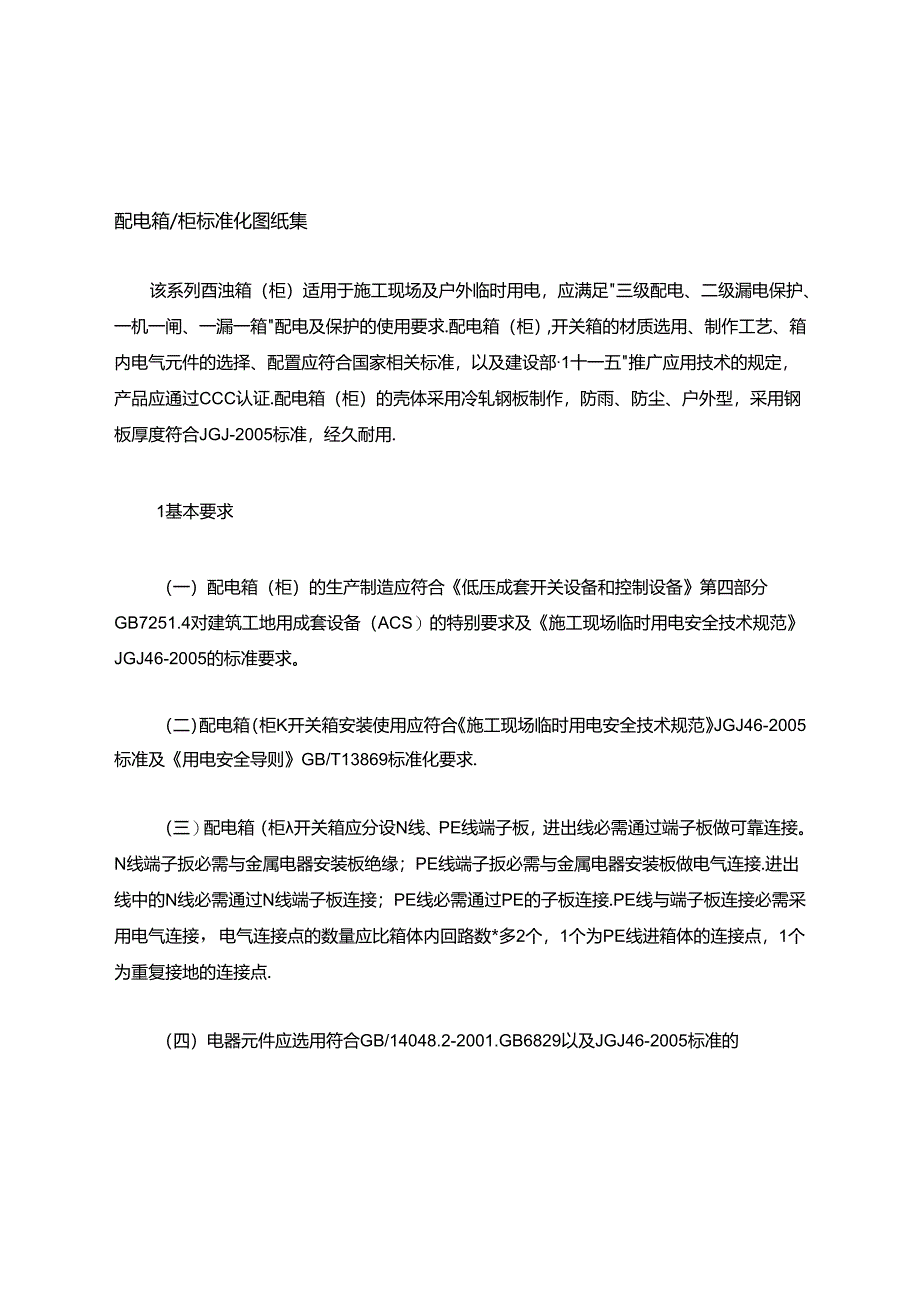

1、配电箱/柜标准化图纸集该系列酉浊箱(柜)适用于施工现场及户外临时用电,应满足三级配电、二级漏电保护、一机一闸、一漏一箱配电及保护的使用要求.配电箱(柜),开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部1十一五推广应用技术的规定,产品应通过CCC认证.配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用.1基本要求(一)配电箱(柜)的生产制造应符合低压成套开关设备和控制设备第四部分GB7251.4对建筑工地用成套设备(ACS)的特别要求及施工现场临时用电安全技术规范JGJ46-2005的标准要求。(二)配电箱(

2、柜K开关箱安装使用应符合施工现场临时用电安全技术规范JGJ46-2005标准及用电安全导则GB/T13869标准化要求.(三)配电箱(柜开关箱应分设N线、PE线端子板,进出线必需通过端子板做可靠连接。N线端子扳必需与金属电器安装板绝缘;PE线端子扳必需与金属电器安装板做电气连接.进出线中的N线必需通过N线端子板连接;PE线必需通过PE的子板连接.PE线与端子板连接必需采用电气连接,电气连接点的数量应比箱体内回路数*多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点.(四)电器元件应选用符合GB/14048.2-2001.GB6829以及JGJ46-2005标准的产品,并符合建设部十一五

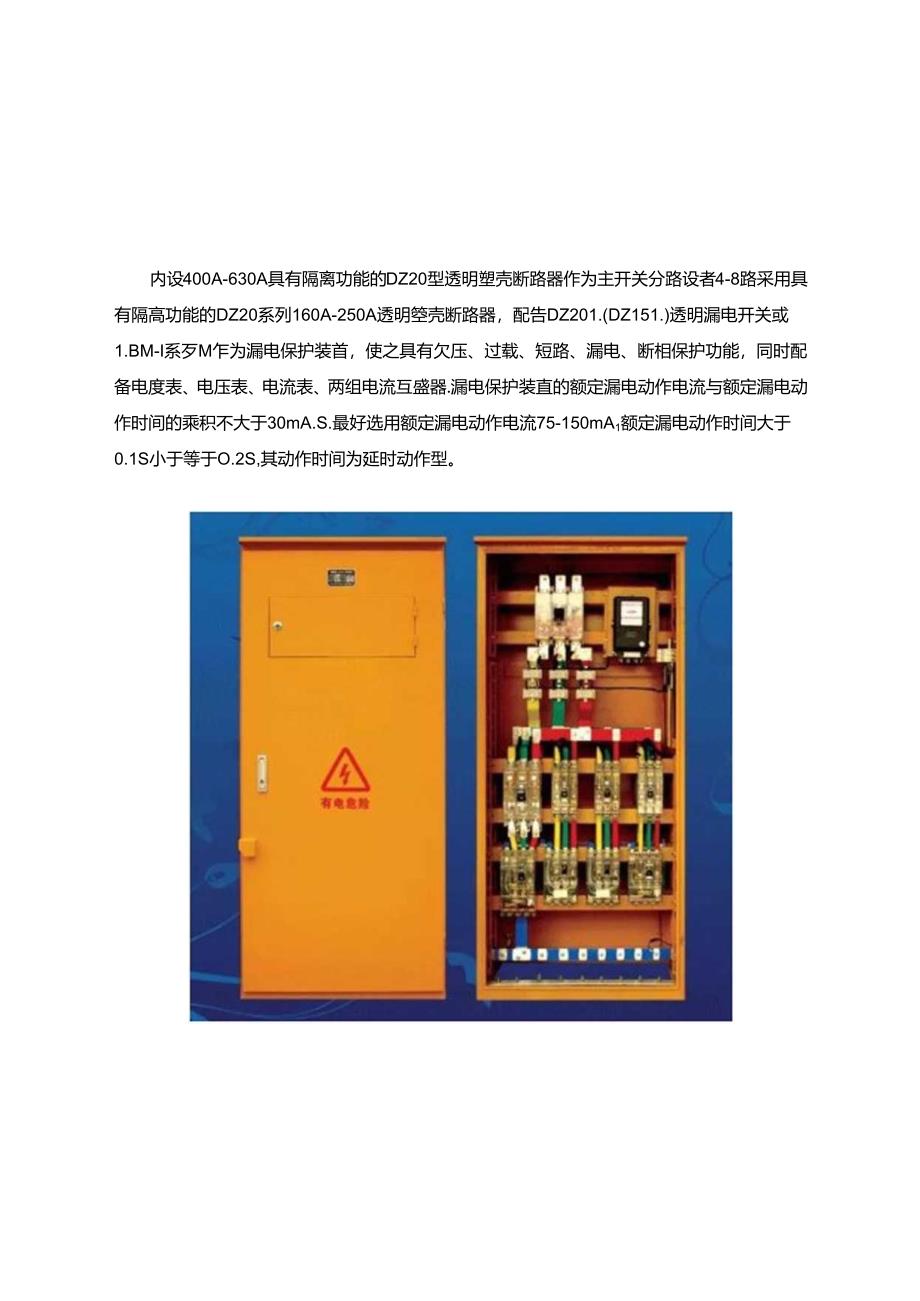

3、.推广应用技术要求.内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关分路设者4-8路采用具有隔高功能的DZ20系列160A-250A透明箜壳断路器,配告DZ201.(DZ151.)透明漏电开关或1.BM-I系歹M乍为漏电保护装首,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器.漏电保护装直的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S.最好选用额定漏电动作电流75-150mA1额定漏电动作时间大于0.1S小于等于O.2S,其动作时间为延时动作型。总配电柜示意图总白照柜端子板接点图总配电柜柜门电气连接点图四回路配电

4、柜电气系统图六回路配电柜电气系统图八回路配电柜电读统图3分派电箱(一)含照明回路分派电箱(动力回路与照明回路分路配电)内设200A-250A具有隔离功能的DZ20系列透明壁壳断路器作为主开关(与总配电箱分路设置断路器相适应);采用DZ20或KDM-I型透明塑壳断路器作为动力分路、照明分路控制开关;各配电回路采用DZ20或KDM-I透明型壳断路器作为控制开关;PE线连线蟠栓、N线接线端栓根据实际需要配笆。分派电箱示意图电气连接图分派电箱电气系统图含塔吊回路分派电箱示意图(端子板接点及电气连接点图同上)含塔吊回路分派电箱系统图(二)不含照明回路分派电箱6-8回路分派电箱示意图6回路分派电箱含塔吊回

5、路(端子板接点及电气连接点图同上)8回路分派电箱系统图6回路含塔吊回路分派电箱系统图4开关箱(按一机一闸一漏一箱设省)(一)地泵等大型设备动力开关箱内设KDM1.或DZ20(160A以上380V)系列透明望壳断路器作为控制开关,配匿DZ201.系列透明漏电断路器或1.BM-I系列漏电断路器;PE线端子排为3个接线螺栓.地泵等大型设备开关箱示意图地泵等大型设备电气系统图(二)塔式起重机等设备动力开关箱内设,配置同上塔式起重机等设备动力开关箱示意图塔式起重机等动力设备开关箱系统图(三)3.0KW以下用电设备开关箱内设DZ20(20-40A.380V)或SE,KDMI系列透明塑壳断路器作为控制开关,

6、配置DZ151.E(20-40A)或1.BM1.系列透明漏电断路器,PE线端子排为4个接线螺栓.40A以下动力开关箱示意图动力开关箱端子接点及电气接点连接图40A以下设备用电开关箱电气系统图(四)5.5KW以上用电设备开关箱根据所控制设备额定容量选择控制开关及漏电断路器.控制开关为DZ20(SE或KDM1.)系列透明塑壳断路器,漏电断路器为DZ151.系列透明系列混电断路器;PE线接线螺栓为3个.5.5KW以上设备开关箱示意图5.5KW以上设备开关箱电气系统图(五)照明开关箱内设KDM1.-T/2(20-4OA)断路器,配置DZ151.-20-40/290漏电断路器,PE线摞栓为3个。照明开关

7、箱示意图照明开关箱电气系统图注:开关箱中漏电断路器必需选择额定漏电动作电流不大于30mA,额定漏电动作时间不大于O1S,电流速断、电磁式电动机保用产品.总配电箱中漏电断路器应选用配电保护用产品.5配电室布置应符合以下要求(一)配电柜正面的操作通道宽度,单列布吉或双列背对背布三三不小于1.5m,双列面对面布置不小于2m;(二)配电柜后面的维护通道宽度,单列布25或双列面对面布置不小于0.8m,双列背对背布置不小于1.5m,个别地点有建筑物结构凸出的地方则此点通道宽度可减少O2m;(三)配电柜侧面的维护通道宽度不小于Im;(四)配电室的棚顶与地面的距离不低于3m。6配地架设应符合以下要求(一)固定式配电箱、开关箱箱体中心点与地面垂直距离1.4-1.6m,移动式箱体与地面垂直距离081.6m.配电箱、开关箱应装设在稳固、稳定的支架上。(二)配电箱、开关箱在建筑物坠落半径或塔吊管旋转半径内的必需做双层防护棚,并采取隔离措施.
