1、钢柱安装注意事项根据钢构件的重量及吊点情况,准备足够不同长度、不同规格的钢丝绳和卡环,并准备好爬梯、工具包、榔头以及扳手等机具,在柱身上绑好爬梯,并焊接好安全环,以便于下道工序的操作人员上下,柱梁对接及设置安全防护措施等。1、起吊前,钢构件应横放在垫木上;起吊时,不得使构件在地面上有拖拉现象,起吊时短暂停留1分钟试吊;回转时,起吊高度高于0.5m且不得低于周围障碍物;起钩、旋转、移动三个动作交替缓慢进行,就位时缓慢下落,防止损坏螺栓丝口。2、利用钢柱的临时连接耳板作为吊点,吊点必须对称,确保钢柱吊装时为垂直状。钢柱吊装到位后,钢柱的中心线应与下节钢柱的中心线吻合,并四面兼顾,活动双夹板平稳插入
2、下节钢柱对应的安装耳板上,穿好连接螺栓,连接好临时连接夹板两J用千斤顶进行校正。3、校正时应对轴线、垂直度、标高、等因素进行综合考虑,全面兼顾,每个分项的偏差值都要达到设计及规范要求。4、钢柱之间的连接板待校正完毕,并全部焊接完毕后,将其割掉,并将焊接处打磨光滑,再涂上防锈漆,注意割除时不要伤害母材。5、每节钢柱的定位轴线应从阶段控制线引上,不得从下层柱的轴线引上;结构的楼层标高可按相对标高进行.6、钢柱安装技术措施1)钢柱安装前应对下部结构的标高与轴线进行复验,超出规范的偏差应立即修正。2)吊装前,应在地面上把钢爬梯装在钢柱上,防坠器挂在柱顶临时连接板上,供登高作业用.3)钢柱安装用的临时螺
3、栓采用C级普通螺栓,钢柱起吊前,将螺栓装入工具袋,绑在钢柱上,随柱一并吊至就位点。4)钢柱吊装采用4个吊点,吊点使用钢柱顶端的上下节柱的安装连接板进行。连接板上吊耳螺孔为32(或更大),钢柱吊装使用5吨合金卡环(4只I钢柱在吊装之前应标记:钢柱的方向性(现场完成);钢柱的中心线(加工厂完成15 )钢柱安装就位后,马上进行初校(垂直度、位移1钢柱对接后采用临时连接板和安装螺栓拧紧固定。然后才能拆除索具.拆除索具采用钢爬梯.6 )上下钢柱对接错口调整可通过焊接在下端柱顶的1.形钢板支架加千斤顶进行,校正时先适当将临时螺栓放松,然后用千斤顶校正,校正好后再拧紧临时螺栓。如果钢柱耳板同临时连接夹板之间

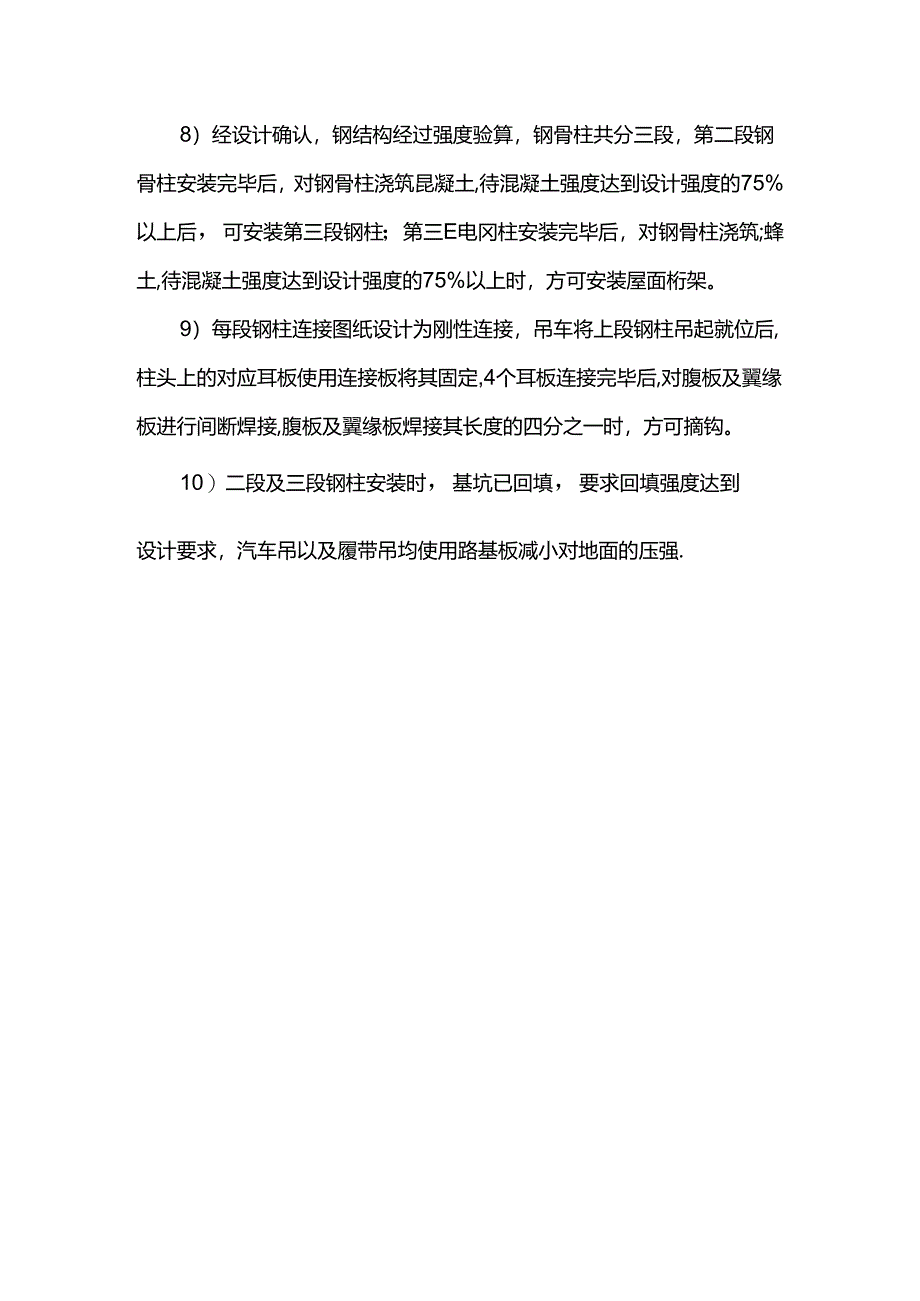

4、的缝隙过大,可在柱耳板和临时连接夹板之间加垫钢板,然后再拧紧螺栓.最后在钢柱焊接施工前割除辅助校正用的1.形钢板支架,切割时要注意不要割伤母材。7)在第一节柱安装完毕后,待土建单位回填至地坪时,再安装第二节钢柱,此时两段钢柱接口在地面1.4m处,工人施工操作空间较好。第三节钢柱与第二节钢柱连接时,待土建6m平台浇筑完毕后进行,此时两段钢柱接口仍在二层楼面1.4m处,工人有较好的操作空间。地面回填完毕后,二层楼面浇筑完毕后要有安全员专门进行检杳验收,合格后方可使用。并在吊装区域设置警戒标识,拉设警戒线,并设专人看守;8)经设计确认,钢结构经过强度验算,钢骨柱共分三段,第二段钢骨柱安装完毕后,对钢骨柱浇筑昆凝土,待混凝土强度达到设计强度的75%以上后,可安装第三段钢柱;第三E电冈柱安装完毕后,对钢骨柱浇筑;蜂土,待混凝土强度达到设计强度的75%以上时,方可安装屋面桁架。9)每段钢柱连接图纸设计为刚性连接,吊车将上段钢柱吊起就位后,柱头上的对应耳板使用连接板将其固定,4个耳板连接完毕后,对腹板及翼缘板进行间断焊接,腹板及翼缘板焊接其长度的四分之一时,方可摘钩。10)二段及三段钢柱安装时,基坑已回填,要求回填强度达到设计要求,汽车吊以及履带吊均使用路基板减小对地面的压强.
