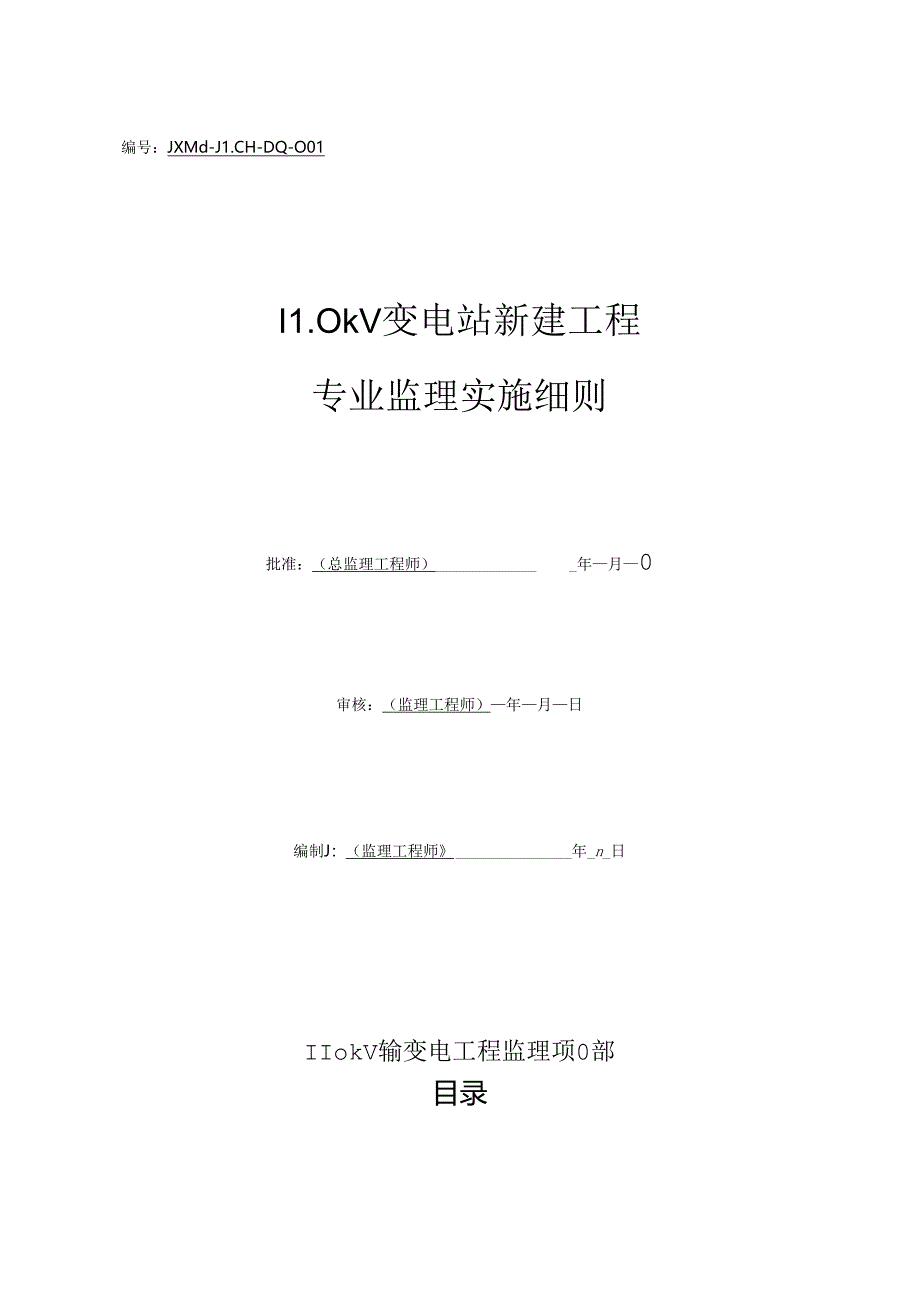

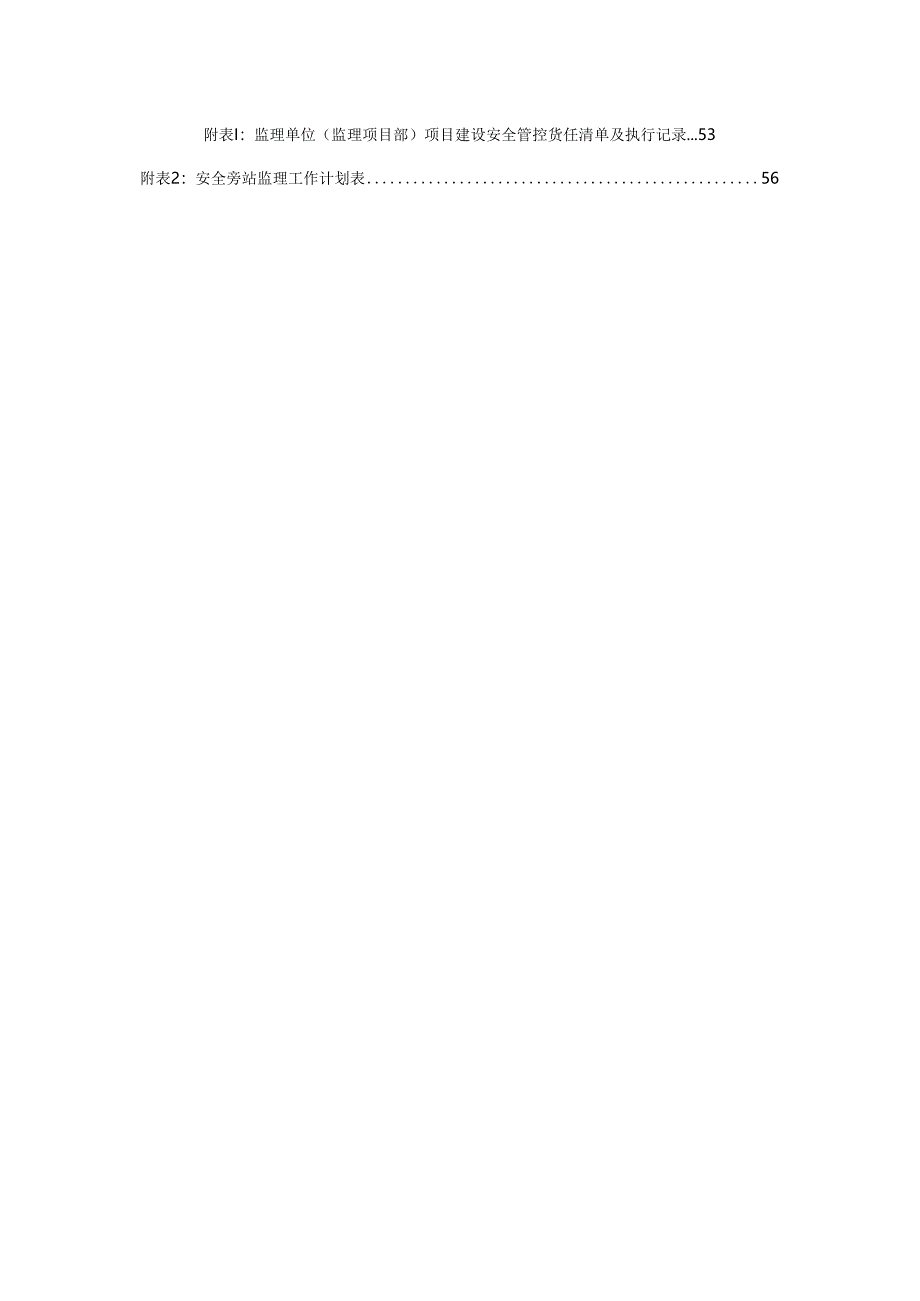

1、编号：JXMd-J1.CH-DQ-O01I1.OkV变电站新建工程专业监理实施细则批准：（总监理工程师）_年月0审核：（监理工程师）年月日编制J：（监理工程师_年_n_日IIokV输变电工程监理项0部目录1工程特点32监理依据53监理工作目标93.1质量监理目标93. 2安全监理.目标94监理组织机构及职成104. 1监理组织机构104.2职责分工105监理工作流程116监理工作要点176.1质量控制要点176.2安全监理要点196.3进度控制要点226. 4造价控制要点237监理工作方法及措施257.1施工安全质量管理策划及方案审查257. 2见证计划257. 3旁站277. 4隐蔽工程验收

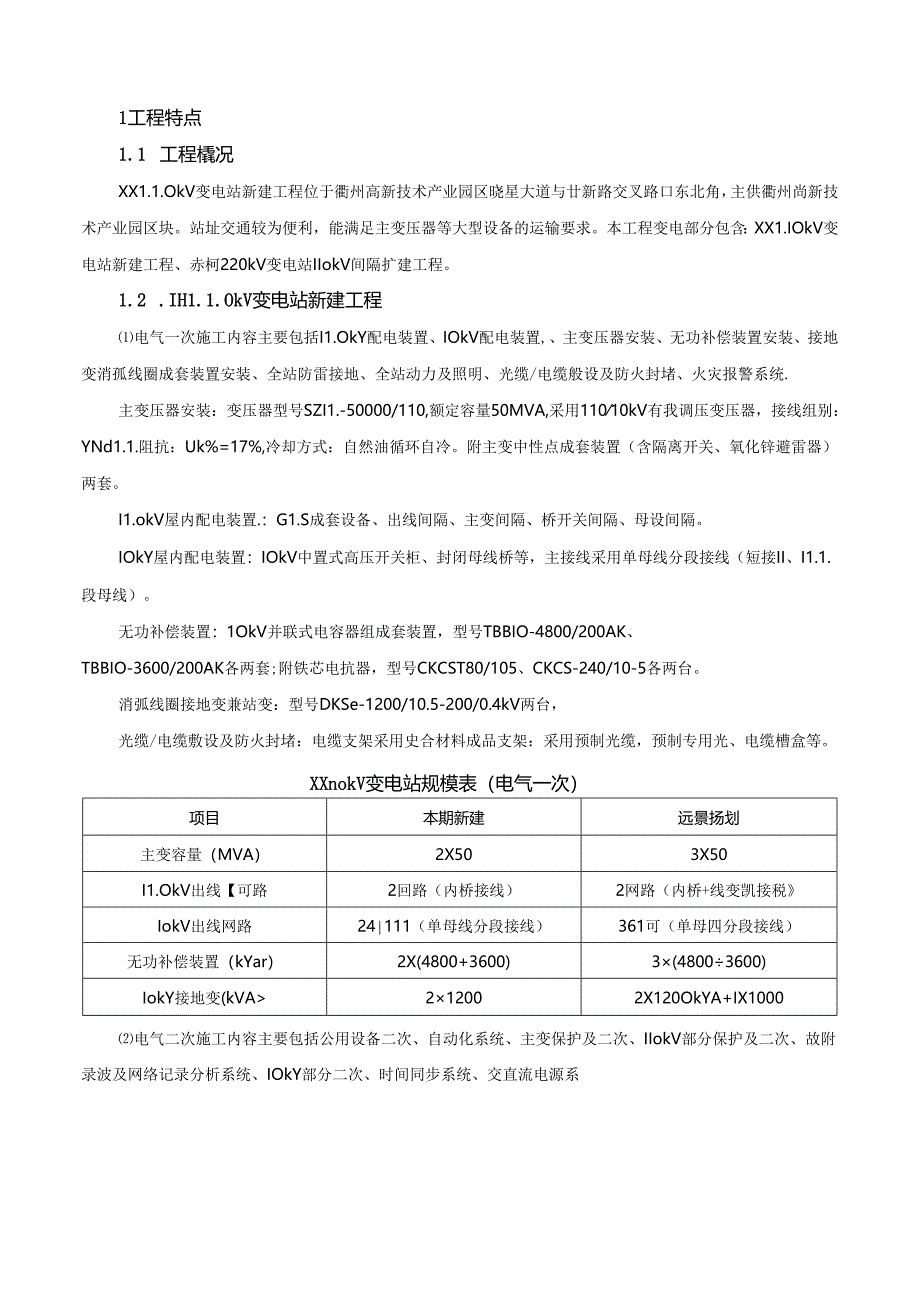

2、357 .5平行检验378 .6安全、质量巡视387. 7工程质量验评387. 8作业过程控制398记录498.1 监理策划文件报审表498.2文件审查记录表508.3见证取样统计表518.4旁站监理记录表52附表I：监理单位（监理项目部）项目建设安全管控货任清单及执行记录.53附表2：安全旁站监理工作计划表561工程特点1.1 工程橇况XX1.1.OkV变电站新建工程位于衢州高新技术产业园区晓星大道与廿新路交叉路口东北角，主供衢州尚新技术产业园区块。站址交通较为便利，能满足主变压器等大型设备的运输要求。本工程变电部分包含：XX1.IOkV变电站新建工程、赤柯220kV变电站IIokV间隔扩建
3、工程。1.2 .IH1.1.OkV变电站新建工程电气一次施工内容主要包括I1.OkY配电装置、IOkV配电装置,、主变压器安装、无功补偿装置安装、接地变消孤线圈成套装置安装、全站防雷接地、全站动力及照明、光缆/电缆般设及防火封堵、火灾报警系统.主变压器安装：变压器型号SZI1.-50000/110,额定容量50MVA,采用11010kV有我调压变压器，接线组别：YNd1.1.阻抗：Uk%=17%,冷却方式：自然油循环自冷。附主变中性点成套装置（含隔离开关、氧化锌避雷器）两套。I1.okV屋内配电装置.：G1.S成套设备、出线间隔、主变间隔、桥开关间隔、母设间隔。IOkY屋内配电装置：IOkV中
4、置式高压开关柜、封闭母线桥等，主接线采用单母线分段接线（短接II、I1.1.段母线）。无功补偿装置：1OkV并联式电容器组成套装置，型号TBBIO-4800/200AK、TBBIO-3600/200AK各两套;附铁芯电抗器，型号CKCST80/105、CKCS-240/10-5各两台。消弧线圈接地变兼站变：型号DKSe-1200/10.5-200/0.4kV两台，光缆/电缆敷设及防火封堵：电缆支架采用史合材料成品支架：采用预制光缆，预制专用光、电缆槽盒等。XXnokV变电站规模表（电气一次）项目本期新建远景扬划主变容量（MVA）2X503X50I1.OkV出线【可路2回路（内桥接线）2网路（内
5、桥+线变凯接税IokV出线网路24111（单母线分段接线）361可（单母四分段接线）无功补偿装置（kYar）2X(4800+3600)3(48003600)IokY接地变(kVA212002X120OkYA+IX1000电气二次施工内容主要包括公用设备二次、自动化系统、主变保护及二次、IIokV部分保护及二次、故附录波及网络记录分析系统、IOkY部分二次、时间同步系统、交直流电源系统、辅助控制系统、系统调度自动化等。.XXUOkV变电站规模表（电气二次）一.柜、端子箱等名称形式9A监控主机屏2260X800X10001面综合应用限芬器解2260X800X10001面I区网关机屏22608006
6、001面电力数据网屏22608006001面IOkV网络通信屏750X600X6001面主变保护测控屏22608006002Ift1.IIOkY线路保护侧柱屏22608006001面I1.okV备投及故解屏2260X800X6001面公用测控屏22608006001面主受本体智能箱2000X800X8002面主变电度表柜22608006001面时间同步系统柜2260X800X6001Ifti网络迪伯记录分析柜2260HOOX6001面智能辅助控制系统柜2260HOOX6001面故障录波器柜22608006001面消弧战圈控制柜2260X800X6001面一体化电源柜2260X800X6006面
7、蓄电池柜2Ifti二次安全防护袋置Ifr二.其他名称形式9A监控服务器显示涔、短长潺2套间隔合并的元CSD-6026套母设合并单元CSD6022套主变I侏丫合并单元CSD-6026套HokY跖线桥智能终端CSD-601B2套I1.OkV母设智能终端CSD-601B2套主变IOkV智能终端CSD-601B3套主变中性点合并单元CSD-6023套本变本体智能终端CSD-601D3套微机五防珠海共创1套数字式电度表/3只铜排3Wr11n2200米铜缆5O三m2100米钢缆100mm2200米1.1.2赤柯220kV变电站UOkV间隔扩建工程本期新建2回IIOkV线路间隔，该间隔在赤柯变I1.okY总
8、平面布置上由北向南第4、6个间隔，分包位于1段、II段母线预留间隔位置。IIOkV电气主接线前期采用堆母线三分段接线，木期扩建接线型式不变，新建2台断路器。I1.okv配电装置采用G1.S设备，户外布置。本期新建2回I1.OkVXX间隔配置线路保护测控集成装置2套，过程层网络交换机2台和电能表2只合组1面XX线路保护测控枢。配置常规电度表一只，组于I1.okV线路电度表屏，用于计量。本期不涉及自动化改造，原有赤柯变监控系统、远方电能量数据终端、智能微机型母差保护、智能故障录波器、GPS对时系统均能满足本期二回线接入要求。1.3 专业特点I1.3.1 电气施工一次：配电布置形式：变电站电气总平面
9、布置采用半户内布置，除主变压器布置在室外，其余设备均位于配电装置楼室内。I1.OkVGIS室布置在建筑物的东南侧，由南侧电缆进线：IOkV配电装置空布置在建筑物北侧，全电缆出线.电气主接线:本期2回I1.OkV他采用内桥接线:本期24回IOkv侧采用单母线分段接线（短接II、In段母线）:主变IIOkV中性点接地采用经隔离开关接地方式：1OkV接地变接于主变低压侧，中性点接地方式为消弧线圈接地方式“1.3.2 电P1.工二次：I1.OkV母线压变N600在GIS汇控箱内就地接地引至相应母设合并单元：IOkV部分N600从I/II段母分隔离柜引至二次设备间主变电度屏一点接地.全站采用以太网通信，
10、网络媒介小室内以太网电门采用超五类网络线，小室内以太网光门采用4芯尾缆，小室间应采用4芯、6芯或8芯多模非金属光缆。本工程首次采用预制光缆，预制专用光、电缆槽盒,采用免熔接光配“二次设备室布置.于装配式建筑内，屏柜采用不靠墙布置,.由于屏位限制，考虑到本期消防验收，远景和备用屏全部预留在二次设备间内进门第一列。本站电力信息OA交换机安装于综合应用服务罂屏上，己预留空开和接线,需现场安装：二次安全防护监测装置由调度提供，已在综合应用服务器屏上预留空开和接线，需现场安装。本工程IOkV母分开关柜接于II段母线，相应二次电压取I1.段电压。主变合并单元双套配置，第一组直潦电源单独从直流解引入，第二组
11、直流从小母线引入。2监理依据2.1 本工程的设计文件、施工图和技术资料2.2 本工程的建设监理委托合同、建设工程施工合同2.3 已批准的本工程监理规划2.4 施工项目部经批准的施工组织设计2.5 国家有关工程建设的法律、法规（不限于此），2.6 5.1中华人民共和国建筑法（2011年7月1日起实施2.7 .2中华人民共和国安全生产法（2014年12月1日起实施）2.8 5.3中华人民共和国消防法（2009年5月I日起实施）2.9 .4中华人民共和国合同法（1999年10月1日起实施）2.10 5.56建设工程安全生产管理条例（2004年2月1日起实施）2.11 5.6建设工程质量管理条例（20
12、00年1月30日起实施）2. 5.7建设项目环境保护管理条例（1998年11月29日起实施）2.6国家、行业规范及强制性条文（不限于此）：2.6.1 建设工程监理规范（GB/T50319-2013）2.6.2 2电力建设工程监理规范（D1./T5434-2009）2.6.3 建设工程文件归档规范（GB/T50328-2011）2.6.4 电气装置安装工程存压电器施工及验收规范（GB50147-2010）2.6.5 电气装罚.安装工程电力变压器、油浸电抗器、互感器施工及验收规范(GB50148-2010)2.6.6 电气装置安装工程母线装置施工及验收规范(GB501492010)2.6.7 C电
