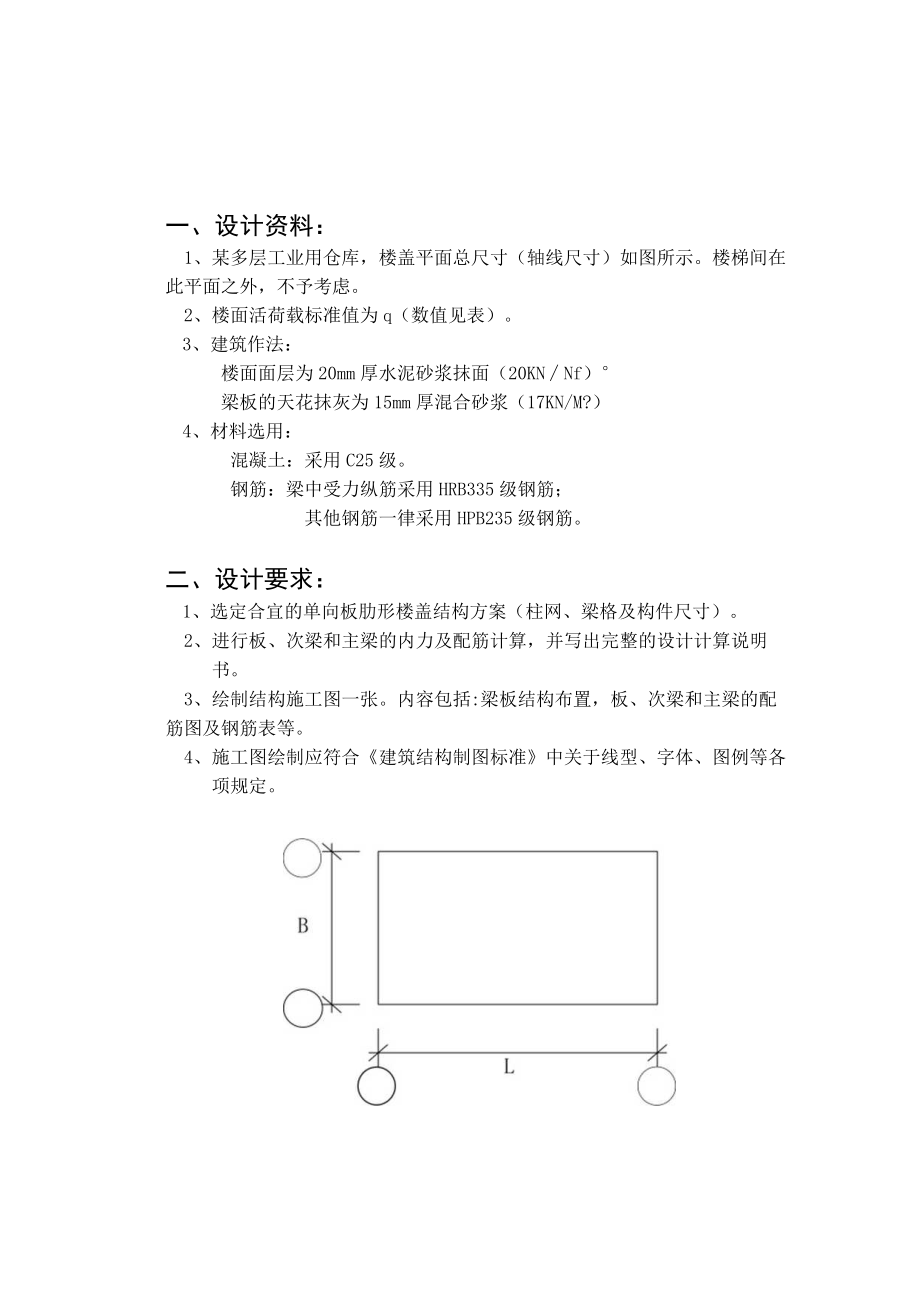

1、单向板肋梁楼盖设计任务书北京交通大学远程与继续教育学院2014年5月一、设计资料：1、某多层工业用仓库，楼盖平面总尺寸（轴线尺寸）如图所示。楼梯间在此平面之外，不予考虑。2、楼面活荷载标准值为q（数值见表）。3、建筑作法：楼面面层为20mm厚水泥砂浆抹面（20KNNf）梁板的天花抹灰为15mm厚混合砂浆（17KN/M?）4、材料选用：混凝土：采用C25级。钢筋：梁中受力纵筋采用HRB335级钢筋；其他钢筋一律采用HPB235级钢筋。二、设计要求：1、选定合宜的单向板肋形楼盖结构方案（柱网、梁格及构件尺寸）。2、进行板、次梁和主梁的内力及配筋计算，并写出完整的设计计算说明书。3、绘制结构施工图一

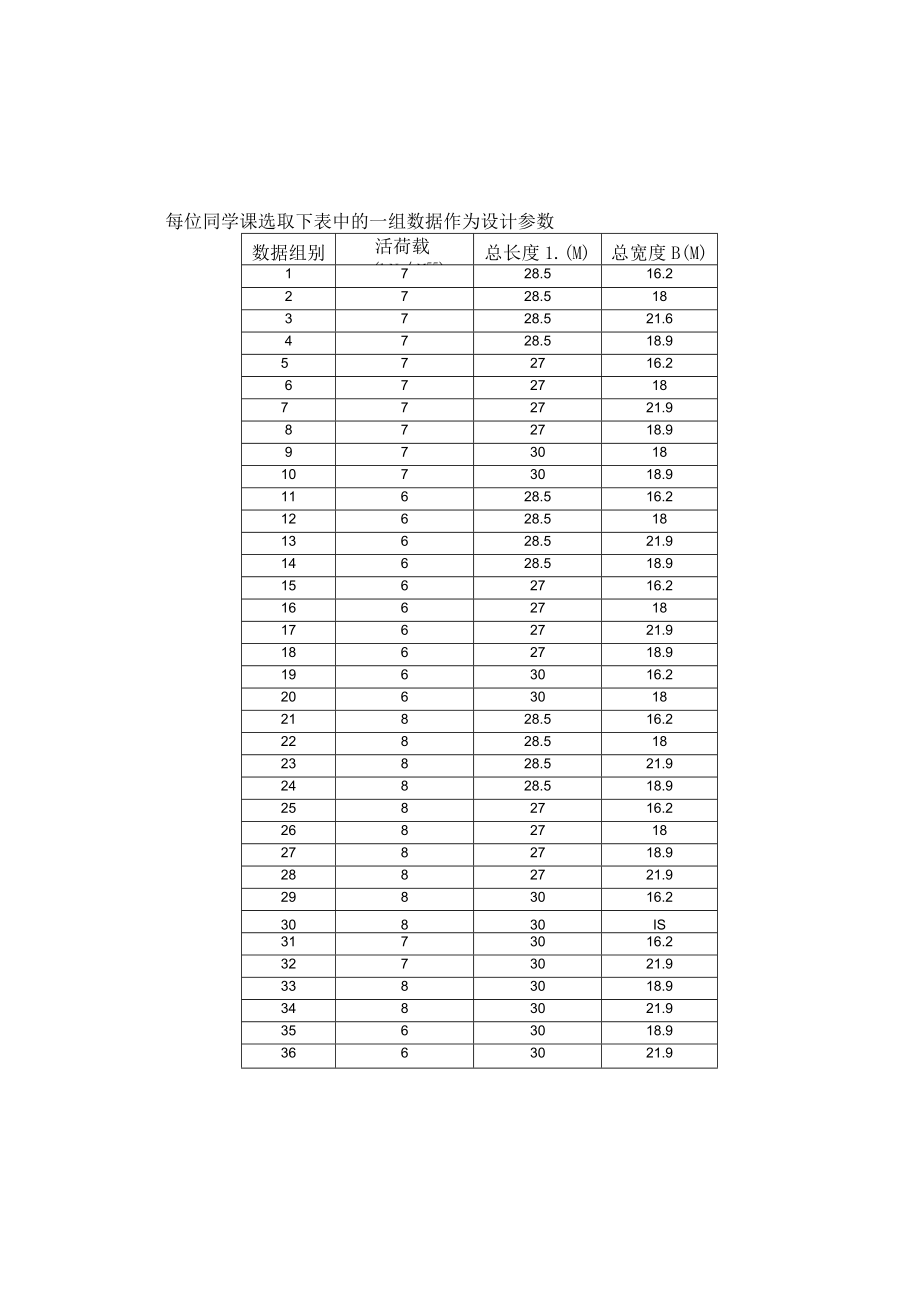

2、张。内容包括:梁板结构布置，板、次梁和主梁的配筋图及钢筋表等。4、施工图绘制应符合建筑结构制图标准中关于线型、字体、图例等各项规定。每位同学课选取下表中的一组数据作为设计参数数据组别活荷载q(kNM55)总长度1.(M)总宽度B(M)1728.516.22728.5183728.521.64728.518.9572716.2672718772721.9872718.99730181073018.911628.516.212628.51813628.521.914628.518.91562716.216627181762721.91862718.91963016.2206301821828.516.222828.51823828.521.924828.518.92582716.226827182782718.92882721.92983016.230830IS3173016.23273021.93383018.93483021.93563018.93663021.9
