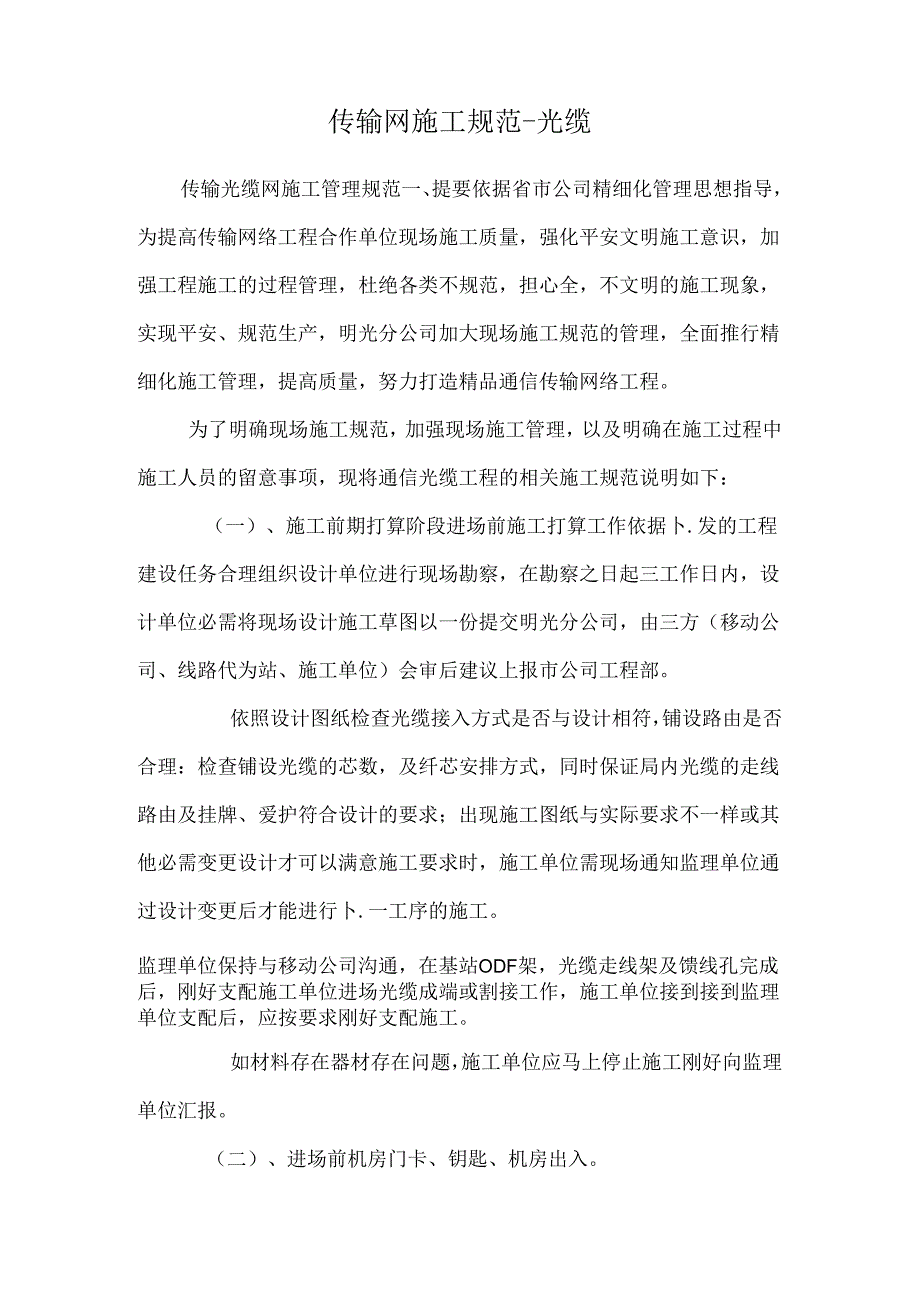

1、传输网施工规范-光缆传输光缆网施工管理规范一、提要依据省市公司精细化管理思想指导，为提高传输网络工程合作单位现场施工质量，强化平安文明施工意识，加强工程施工的过程管理，杜绝各类不规范，担心全，不文明的施工现象，实现平安、规范生产，明光分公司加大现场施工规范的管理，全面推行精细化施工管理，提高质量，努力打造精品通信传输网络工程。为了明确现场施工规范，加强现场施工管理，以及明确在施工过程中施工人员的留意事项，现将通信光缆工程的相关施工规范说明如下：（一）、施工前期打算阶段进场前施工打算工作依据卜.发的工程建设任务合理组织设计单位进行现场勘察，在勘察之日起三工作日内，设计单位必需将现场设计施工草图以
2、一份提交明光分公司，由三方（移动公司、线路代为站、施工单位）会审后建议上报市公司工程部。依照设计图纸检查光缆接入方式是否与设计相符，铺设路由是否合理：检查铺设光缆的芯数，及纤芯安排方式，同时保证局内光缆的走线路由及挂牌、爱护符合设计的要求；出现施工图纸与实际要求不一样或其他必需变更设计才可以满意施工要求时，施工单位需现场通知监理单位通过设计变更后才能进行卜.一工序的施工。监理单位保持与移动公司沟通，在基站ODF架，光缆走线架及馈线孔完成后，刚好支配施工单位进场光缆成端或割接工作，施工单位接到接到监理单位支配后，应按要求刚好支配施工。如材料存在器材存在问题，施工单位应马上停止施工刚好向监理单位汇

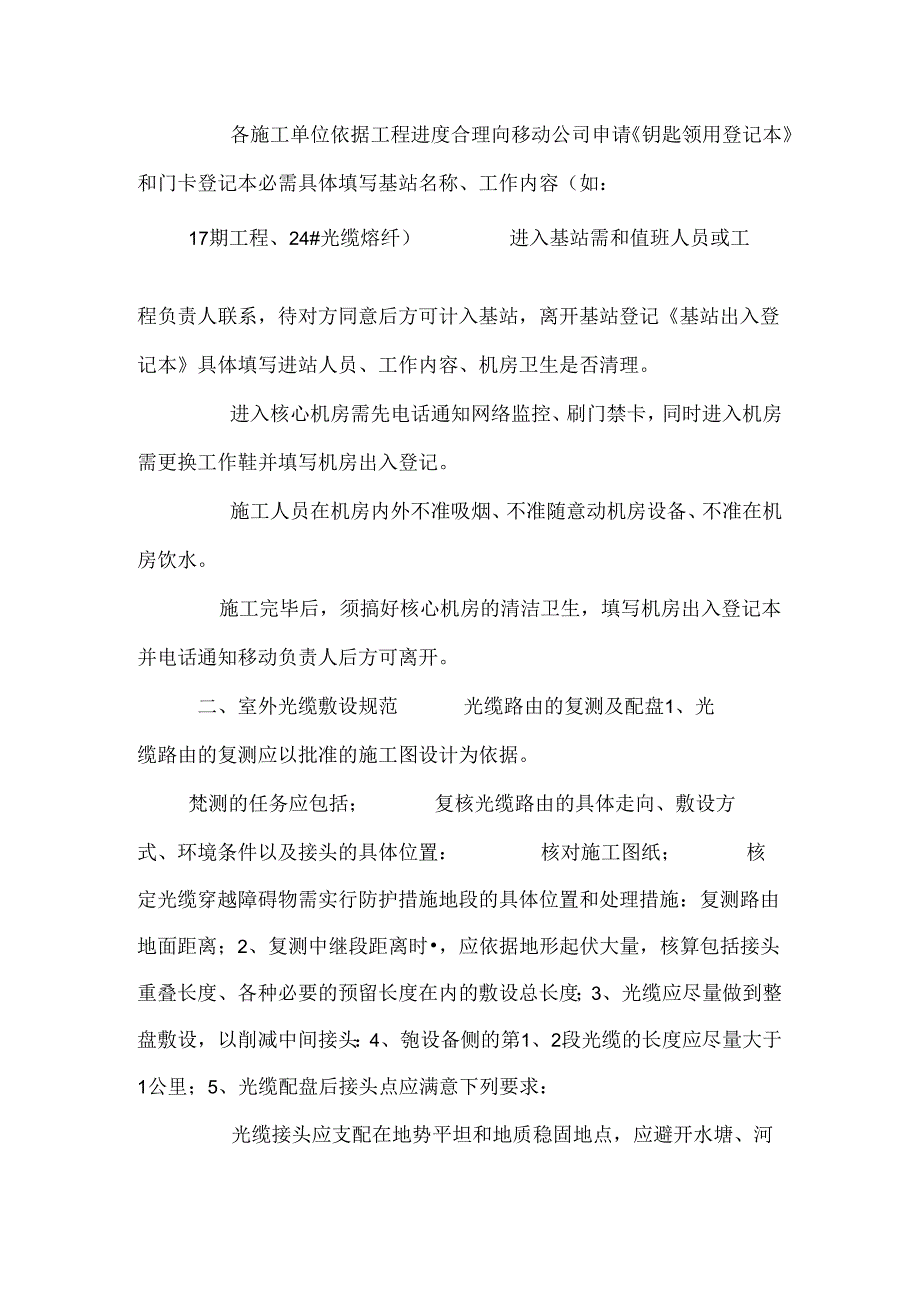

3、报。（二）、进场前机房门卡、钥匙、机房出入。各施工单位依据工程进度合理向移动公司申请钥匙领用登记本和门卡登记本必需具体填写基站名称、工作内容（如：17期工程、24#光缆熔纤）进入基站需和值班人员或工程负责人联系，待对方同意后方可计入基站，离开基站登记基站出入登记本具体填写进站人员、工作内容、机房卫生是否清理。进入核心机房需先电话通知网络监控、刷门禁卡，同时进入机房需更换工作鞋并填写机房出入登记。施工人员在机房内外不准吸烟、不准随意动机房设备、不准在机房饮水。施工完毕后，须搞好核心机房的清洁卫生，填写机房出入登记本并电话通知移动负责人后方可离开。二、室外光缆敷设规范光缆路由的复测及配盘1、光缆路

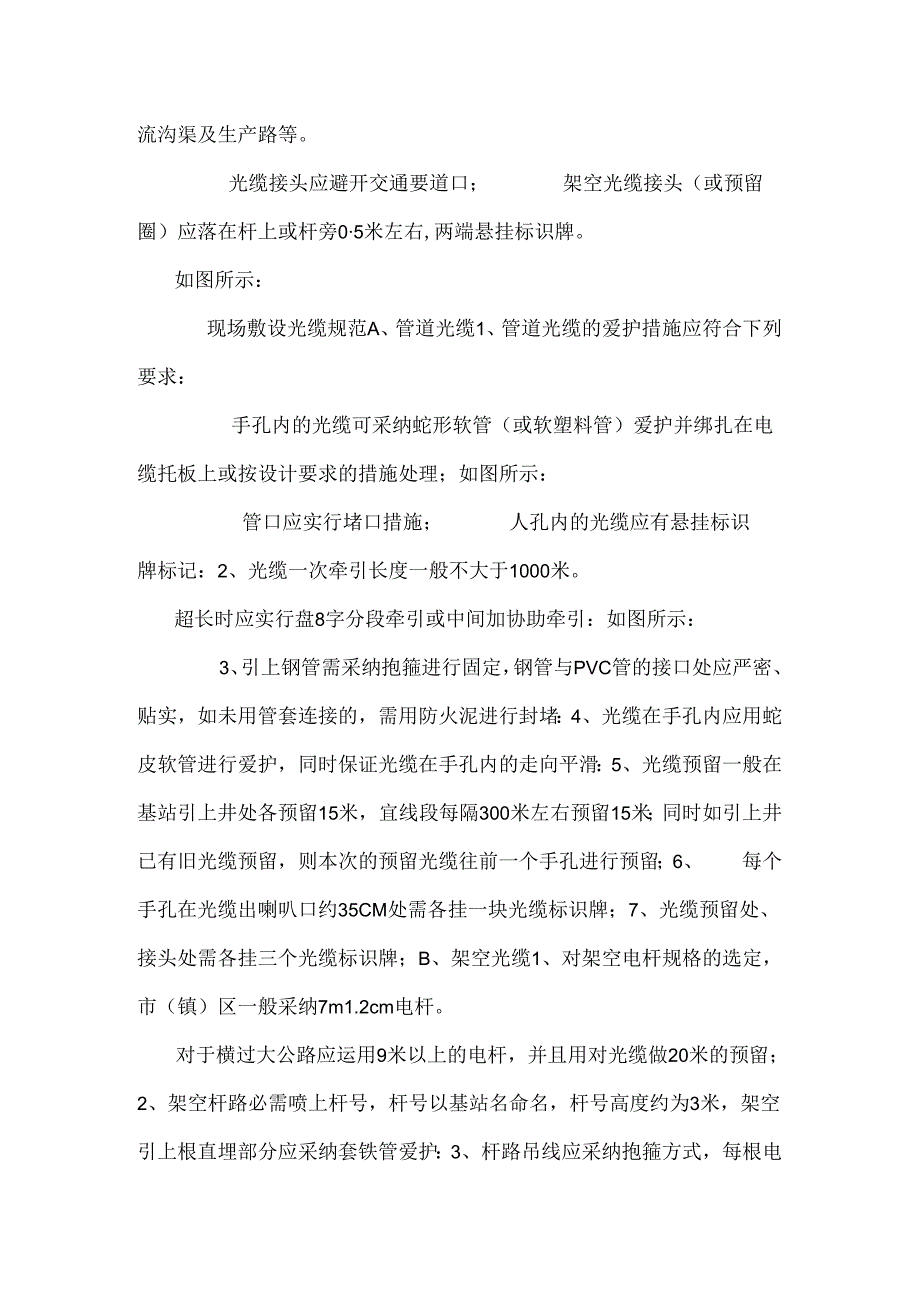

4、由的复测应以批准的施工图设计为依据。梵测的任务应包括；复核光缆路由的具体走向、敷设方式、环境条件以及接头的具体位置：核对施工图纸；核定光缆穿越障碍物需实行防护措施地段的具体位置和处理措施：复测路由地面距离；2、复测中继段距离时，应依据地形起伏大量，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度；3、光缆应尽量做到整盘敷设，以削减中间接头：4、匏设备侧的第1、2段光缆的长度应尽量大于1公里；5、光缆配盘后接头点应满意下列要求：光缆接头应支配在地势平坦和地质稳固地点，应避开水塘、河流沟渠及生产路等。光缆接头应避开交通要道口；架空光缆接头（或预留圈）应落在杆上或杆旁05米左右,两端悬挂标识
5、牌。如图所示：现场敷设光缆规范A、管道光缆1、管道光缆的爱护措施应符合下列要求：手孔内的光缆可采纳蛇形软管（或软塑料管）爱护并绑扎在电缆托板上或按设计要求的措施处理；如图所示：管口应实行堵口措施；人孔内的光缆应有悬挂标识牌标记：2、光缆一次牵引长度一般不大于1000米。超长时应实行盘8字分段牵引或中间加协助牵引：如图所示：3、引上钢管需采纳抱箍进行固定，钢管与PVC管的接口处应严密、贴实，如未用管套连接的，需用防火泥进行封堵：4、光缆在手孔内应用蛇皮软管进行爱护，同时保证光缆在手孔内的走向平滑：5、光缆预留一般在基站引上井处各预留15米，宜线段每隔300米左右预留15米；同时如引上井已有旧光缆
6、预留，则本次的预留光缆往前一个手孔进行预留；6、每个手孔在光缆出喇叭口约35CM处需各挂一块光缆标识牌；7、光缆预留处、接头处需各挂三个光缆标识牌；B、架空光缆1、对架空电杆规格的选定，市（镇）区一般采纳7m1.2cm电杆。对于横过大公路应运用9米以上的电杆，并且用对光缆做20米的预留；2、架空杆路必需喷上杆号，杆号以基站名命名，杆号高度约为3米，架空引上根直埋部分应采纳套铁管爱护：3、杆路吊线应采纳抱箍方式，每根电杆的光缆作30CM的U型弯，而直线距离每400米杆应作一处15米的预留，并且架空光缆应在杆路的同一侧，转角应当在外侧；4、吊挂式架空光缆布放应统一调整，光缆挂钩的卡挂间距为40、5
7、0厘米，允许偏差应不大于正负3厘米，挂钩距点杆距离25CM2CMo挂钩方向应一样，挂钩托板齐全：5、架空光缆防强电、防雷措施应符合设计规定。吊挂式架空光缆与电力线交越时，应采纳专用的电力管爱护。光缆与树木接触部位，应用胶管或蛇形管爱护；6、架空光缆的接头盒宜固定在电杆上，并用扎线绑扎固定。7、拉线应采纳子管爱护并喷上红白相间的红漆作明显警示标记：并且在杆顶装有避雷线，避雷线用4.OMM的钢线与拉线相连，并应伸出杆顶10-15CM；8、避开架空光缆干脆与电力线接触，在与电力线相交的地方，需用专用电力管进行爱护；9、架空光缆每隔一根杆需挂一块光缆标识牌（角杆两端悬挂标识牌），墙壁光缆每个转弯转角处
8、、立线段不超过50米处需挂一块光缆标识牌；同时为保证光缆的平安，对每个架空路口（较重.要或行人车辆较多处）需挂光缆警示牌：三、室内光缆敷设及设备安装规范1、局内光缆一般从局前手孔经走线架敷设至光端机。由于路由困难，宜采纳人工布放方式。布放时上下楼道及每个拐弯处应设专人，按统一指挥牵引，牵引中保持光缆呈松弛状态，严禁出现打小圈和死弯；2、局内光缆应作标记，以便识别，每个转弯转角处需挂光缆标识牌；3、光缆成端完成后，应做临时标签；4、室外光缆进局必需作有滴水弯，光缆在进线室内应选择平安的位置，当处于易受外界损伤的位置时，应实行爱护措施，如图：5、光缆经由走线架、拐弯点（前、后）应予绑扎。上下走道或
9、爬墙的绑扎部位，应垫胶管，避开光缆受测压：6、短暂不插入光配线架（安排盘）的连接器应盖上塑料帽：7、光纤在机架内的盘绕应大于规定的曲率半位；8、金属加强芯、屏蔽线（铝护层）以及金属铠装层，应按设计要求方式作接地或终结:四、光缆接续与接头盒安装1、光缆接续的内容应包括：光纤接续、铜导线、铝护层、加强芯的连接，接头损耗的测量，接头套管（盒的封装以及接头爱护的安装；2、光缆接续应符合以下规定：光缆接续前应核对光缆程式、接头位置并依据接头预留长度的要求留足光缆：光缆接续必需仔细执行操作工艺的要求：光缆各边接续部位及工具、材料应保持清洁，确保接续质量和密封效果：光纤接续严禁用刀片去除一次涂层或用火焰法制
10、备端面；应依据接头套管的工艺尺寸要求开剥光缆外护层，不得损伤光纤：光缆接续应连续作业，以确保接续质量，当口的确无法完成的光缆接头应实行措施，不得让光缆受潮；光缆接头的平均损耗应达到设计文件的规定：3、光纤全部连接完成后,应按下列要求将余长光纤收容盘放：依据光缆接头套管（盒）的不同结构，按工艺要求将余纤盘在骨架上。盘绕方向应一样；光纤盘绕弯曲半径应大于厂家规定的曲率半径，接头部位应平直不受力；光纤盘留后，应用海绵等缓冲材料压住光纤形成爱护套，移入接头套管：4、加强芯的连接应符合下列要求：将光缆的加强芯按须要长度截断并按工艺要求进行连接。金属套管的压接应坚固、压点应匀称，压完后套管应平直。金属套管
11、外应采纳热可缩管或塑料套管爱护；5、接头两侧综合护套铝护层的连通应按设计要求处理。铝护层的连（引）线可参照以下做法：用电缆刀在铝护层上开口处沿光缆轴向开一2.5厘米纵口，再拐90度弯开1厘米长，呈1.状，然后将连接线端头卡子与铝护层夹住并压接，再用PVC胶带固定。6、 光缆接头套管（盒）的封装，应符合下列要求:接头套管的封装按工艺要求进行；封装完毕，应测试检查接头损耗并做记录，须要做地线引出的就检查是否符合设计要求。7、 管道光缆接头的安装方式，宜挂在人孔壁上或置于电缆托板间，如下图所示，并应符合下列要求：尽量安装在人孔孔内较高位置，避开雨季时人孔中积水浸泡；安装位置不应影响人孔中其他光缆、电
12、缆接头的安放；预留光缆应有固定爱护措施，如图：五、施工现场的巡检管理在施工阶段,我公司管理人员和监理单位将加强对施工现场的巡检。对巡检中发觉的问题，进行通报，限期整改，并依据考核方法进行相应的扣分。参照工程质量管理红、黄牌进行。六、验收阶段1、工程H验在工程完工后由施工单位提出交工验收申请，监理单位支配施工单位进行自验工作后，同时监理单位依据工程H验结果确定是否同意进行本次工程的交工验收。2、工程初验通过工程自验后，由监理单位向建设单位供应H验报告，建设单位依据工程进展及工作支配等状况，确定本次进行初验的体时间，参照通信光缆工程验收管理方法进行。3、工程终验初验半年后，依据工程部门的运用状况，由建设单位组织终验，参照通信光缆工程验收管理方法进行。
