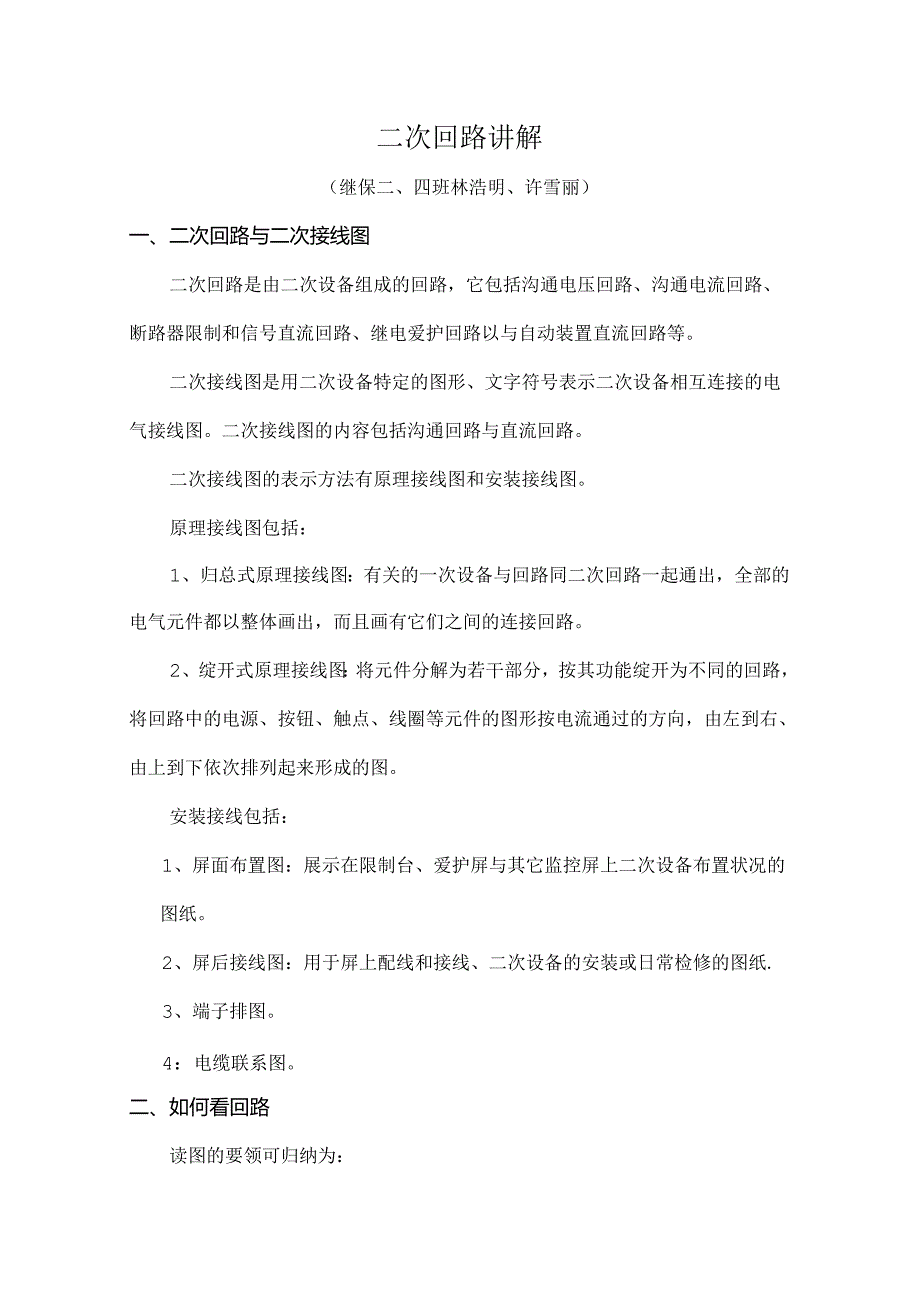

1、二次回路讲解（继保二、四班林浩明、许雪丽）一、二次回路与二次接线图二次回路是由二次设备组成的回路，它包括沟通电压回路、沟通电流回路、断路器限制和信号直流回路、继电爱护回路以与自动装置直流回路等。二次接线图是用二次设备特定的图形、文字符号表示二次设备相互连接的电气接线图。二次接线图的内容包括沟通回路与直流回路。二次接线图的表示方法有原理接线图和安装接线图。原理接线图包括：1、归总式原理接线图：有关的一次设备与回路同二次回路一起通出，全部的电气元件都以整体画出，而且画有它们之间的连接回路。2、绽开式原理接线图：将元件分解为若干部分，按其功能绽开为不同的回路，将回路中的电源、按钮、触点、线圈等元件的
2、图形按电流通过的方向，由左到右、由上到下依次排列起来形成的图。安装接线包括：1、屏面布置图：展示在限制台、爱护屏与其它监控屏上二次设备布置状况的图纸。2、屏后接线图：用于屏上配线和接线、二次设备的安装或日常检修的图纸.3、端子排图。4：电缆联系图。二、如何看回路读图的要领可归纳为：“先沟通，后直流：沟通看电源，直流找线圈：抓住出点不放松，一个一个查清晰J“先上后下，先左后右，平外设备一个不漏J“先沟通，后直流”指先先看二次接线图的沟通回路，依据沟通回路的电气量与在系统中发生故障时这些电气量的变更特点，向直流逻辑回路推断，再看直流回路.“沟通看电源，直流找线圈”指沟通回路要从电源入手。沟通回路由
3、电压和电流回路组成，先找出它们是从哪组互感器来的，传变的电气量所起的作用，与直流回路的关系，符号是什么：然后找与其相应的触点回路。这样把每组电流互感器或电压互感照的二次回路中所接的每个继电器个个分析完，再看它们都用在哪些回路，与哪些回路有关。“抓住出点不放松，个一个查清晰”，就是说，找到继电器的线圈后，再找出与之相应的触电。依据触点的闭合或开断引起回路变更的状况,再进步分析，直至查清整个逻辑回路的动作过程。“先上后下，先左后右，平外设备一个不漏是针对端子排图和屏后安装图而言。看端子排图必需协作绽开图来看，而绽开图有这样的些规律：(1)直流母线或沟通电压母线用粗线条表示。2)维电器和每一个小的逻

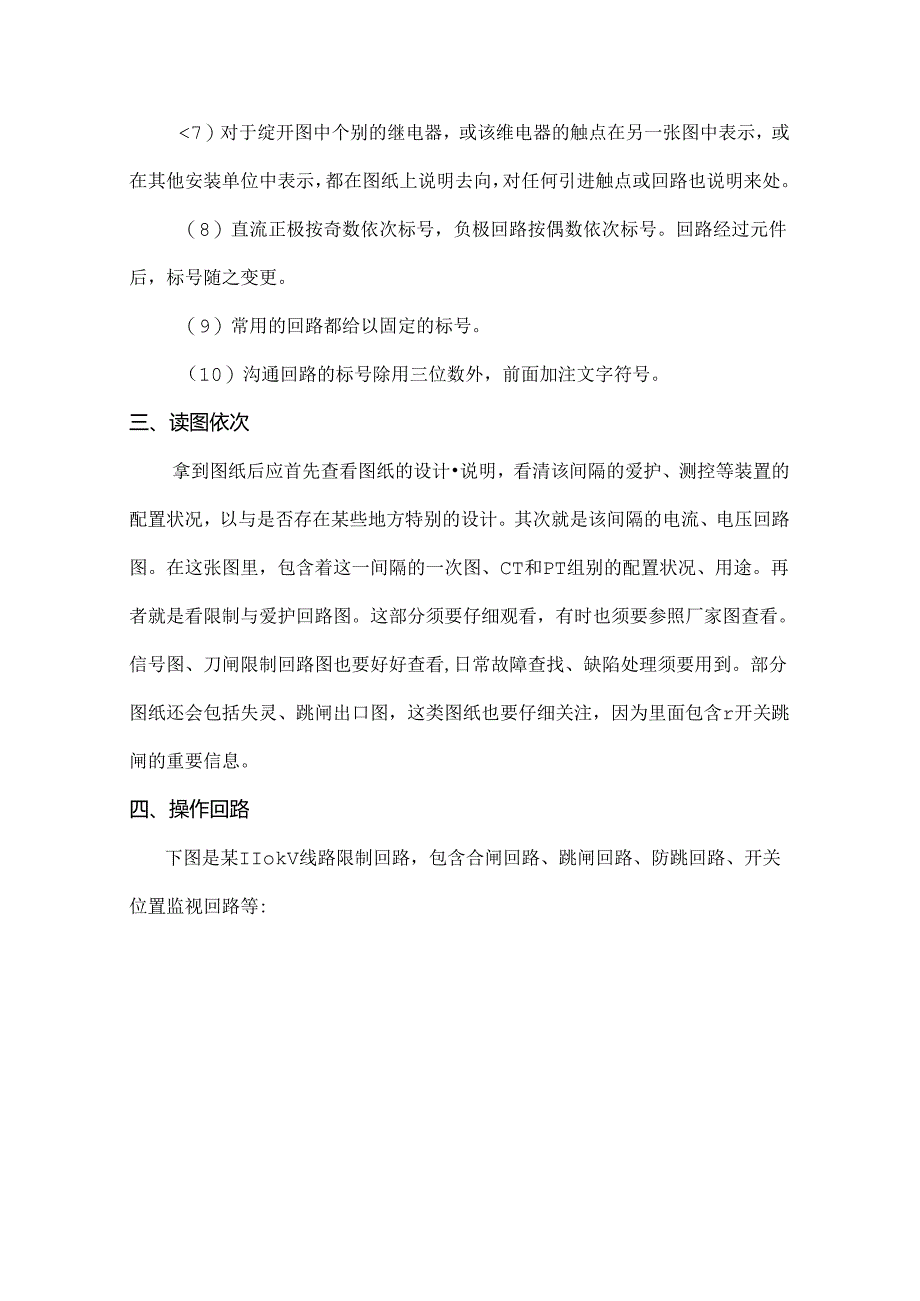

4、辑回路的作用都在绽开图的右侧注明。(3)继电器和各种电器元件的文字符号和相应原理接线图中的文字符号一样。（4）继电器的触点和电器元件之间的连接线段有回路标号。（5）继电器的文字符号与其本身触点的文字符号相同。（6）各种小母线和协助小母线都有标号。7）对于绽开图中个别的继电器，或该维电器的触点在另一张图中表示，或在其他安装单位中表示，都在图纸上说明去向，对任何引进触点或回路也说明来处。（8）直流正极按奇数依次标号，负极回路按偶数依次标号。回路经过元件后，标号随之变更。（9）常用的回路都给以固定的标号。（10）沟通回路的标号除用三位数外，前面加注文字符号。三、读图依次拿到图纸后应首先查看图纸的设计
5、说明，看清该间隔的爱护、测控等装置的配置状况，以与是否存在某些地方特别的设计。其次就是该间隔的电流、电压回路图。在这张图里，包含着这一间隔的一次图、CT和PT组别的配置状况、用途。再者就是看限制与爱护回路图。这部分须要仔细观看，有时也须要参照厂家图查看。信号图、刀闸限制回路图也要好好查看,日常故障查找、缺陷处理须要用到。部分图纸还会包括失灵、跳闸出口图，这类图纸也要仔细关注，因为里面包含r开关跳闸的重要信息。四、操作回路下图是某IIokV线路限制回路，包含合闸回路、跳闸回路、防跳回路、开关位置监视回路等:（1）部分图示符号说明HBJ合闸保持继电器TBJ跳闸保持维电器TBJV防跳电压继电器KKJ
6、合后继电器TWJ跳位继电器HWJ合位继电器HYJ合闸压力继电器TYJ跳闸压力继电器HC合闸线圈TQ跳闸线圈(2)合闸回路开关合闸可以通过就地手动合闸和远方遥控合闸两种方式实现。以就地手动合闸为例，正电作起点，经过五防所1S,远方/就地把手IQK在就地位置，其接点7、8导通，手动拧合闸即操作把手IKK的7、8接点导通,合闸回路导通。同时，合闸保持继电器HBJ动作，常开接点HBJ闭合。操作把手IKK返回原来位置，其7、8触点断开，合闸回路依界HBJ的自保持回路导通。开关合闸胜利后，其动断协助接点D1.断开合闸回路，HBJ复归，其自保持接点随后断开。在传统的开关操作回路中，合闸回路里没有合闸继电器H
7、BJ,那么为什么要增加呢？因为要保证开关合闸胜利，必需使合间回路中的电流持续肯定的时间以起动合闸线圈。遥控合闸指令是一个只有几十个至儿仃亮秒的高电平脉冲，假如脉冲在合闸线圈启动之前消逝，则合闸操作就会失败.依靠HBJ的白保持回路，可以保证在开关合闸完成之前，合闸回路一样保持导通状态，确保开关能完成合闸操作。同时，HBJ的自保持回路还保证了肯定是由开关的动断接点D1.断开合闸回路，避开了由不具备足够开端容量的IKK接点或遥合接点断开此回路造成粘连甚至烧毁的危急。(3)跳闸回路以就地手动跳闸为例，IQK在就地位起且开关本体未禁止跳闸，手动拧分闸即IKK的3、4接点导通，跳闸回路导通。同时，跳闸保持
8、继电器TBJ动作，常开接点TBJ动作形成自保持。IKK返回原来位置，其3、4接点断开，跳闸回路通过TBJ的自保持回路接通。跳闸胜利后，其动和协助接点D1.断开跳闸回路，TBJ史归，其自保持接点随后断开。4）防跳回路防跳是指防止在手合开关于故障线路且发生于开关接点粘连的状况下，由于“线路爱护动作跳闸”与“手合开关接点粘连”同时发生造成开关在跳闸动作与合闸动作之间发生跳动的状况。开关跳闸时，跳闸保持继电器TBJ动作，常开接点TBJ闭合，防跳继电器TBJV动作，常闭接点TBJV断开，此时即使发生合闸操作，合闸回路也不能导通。防跳继电器TBJV自保持回路的另一个重要作用就是：防止在自动跳闸时，爱护出口
9、继电器常开接点TJ先于开关动合协助接点D1.断开而起到切断跳闸电流的作用导致自身损毁。（5）合后继电器KKJ的作用KKJ反映手跳、手合的状况，1代表合，O代表分。假如手动合上，KKJ为1。由爱护切开关，仍为1。只有手分才为0。KKJ是用来推断该开关是人为偷跳还是爱护跳闸。48019!f4MM4M8MUX1.IfHVMMM*BK(m_JyuttfKVMUIU9MiUHMVIimtU4*93X*JM1.PM.tt6FmIKFHt1.U1.*HMV9,T1t(MgM.MMITIW，1KC3gaHB77WMHMK*EyWSmM1.,CMMIut2BMM6b!1*EWtaiWfiinroxDIUettu
10、u.tu,XFiatmRZffJyatt.MCQH0i1.if.M由#1主变二次图的第22张我们可以得出信息：主变爱护A起动失灵、解除失灵电压爱护闭锁到220kV母型失灵爱护，主变爱护B起动失灵、解除失灵电压爱护闭锁到220kV母差失灵爱护二：同时，5011断路器爱护、5012断路器爱护、22OkV母差失灵爱护-、22Okv母差失灵爱护二发信号值主变非电量爱护，通过非电殳爱护联跳各侧，分别起动500kV失灵回路和22OkV失灵回路的作用。1主变二次图的第23、25、26张又印证上述的信息，并且第25、26张图纸里还包含了#1主变爱护A、B联跳主变低压侧补偿装置的信息。在上图可以看到，针对主变而
