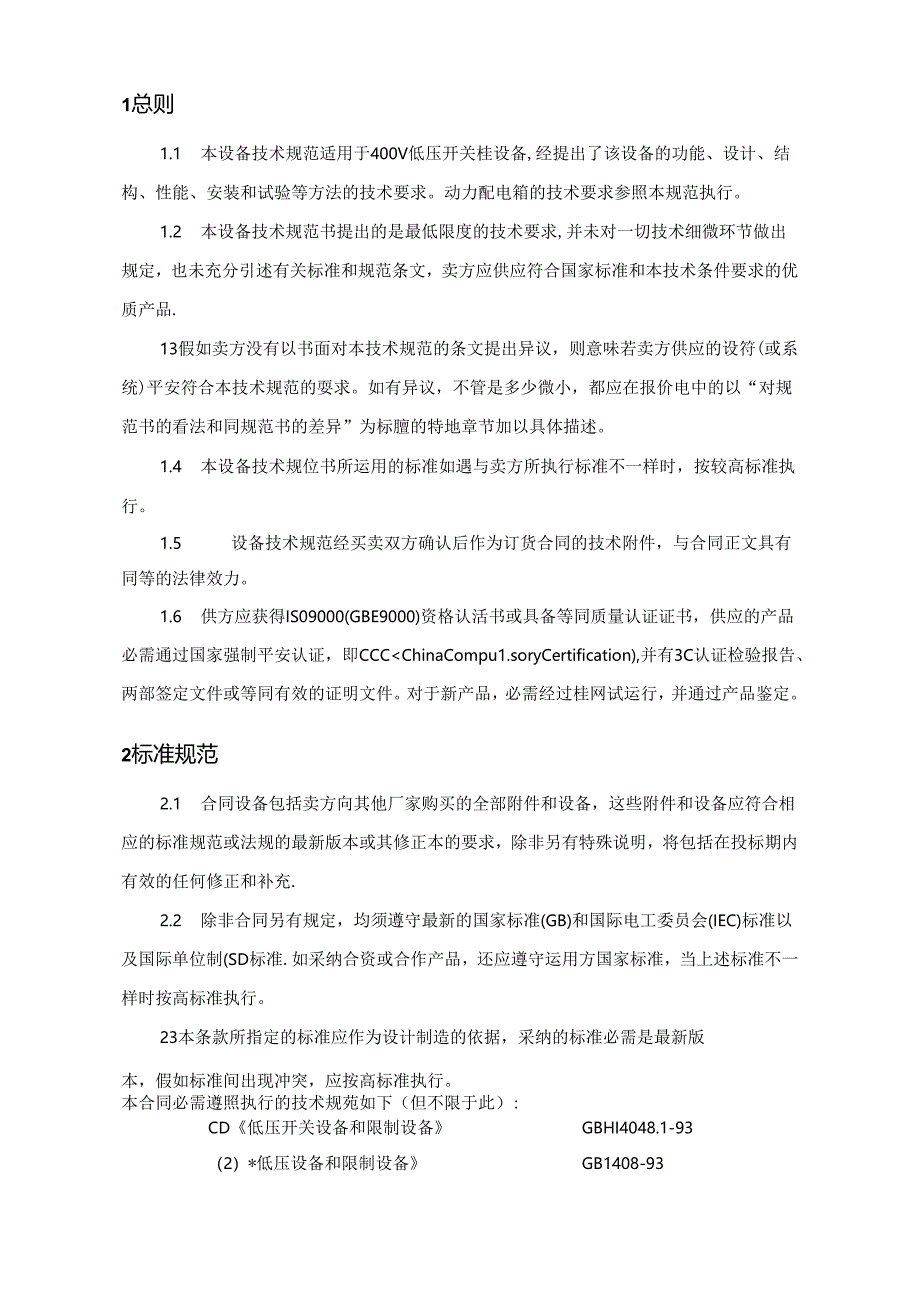

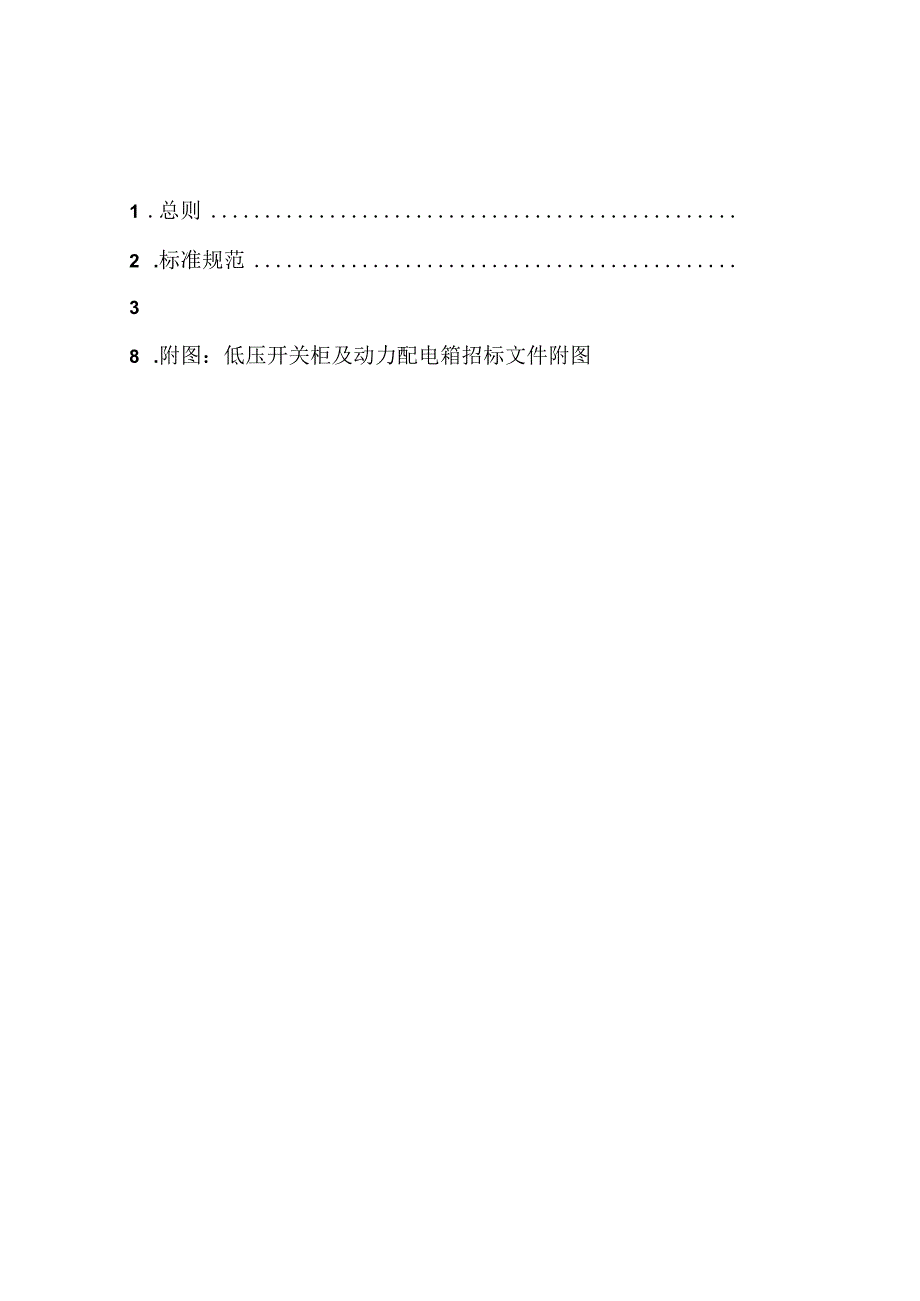

1、1 .总则2 .标准规范3 .工作与供货范围及供货设备数量24 .技术要求45 .技术文件和图纸86 .试验和检查107 .技术服务与设计联络128 .附图：低压开关柜及动力配电箱招标文件附图1总则1.1 本设备技术规范适用于400V低压开关桂设备,经提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。动力配电箱的技术要求参照本规范执行。1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细微环节做出规定，也未充分引述有关标准和规范条文，卖方应供应符合国家标准和本技术条件要求的优质产品.13假如卖方没有以书面对本技术规范的条文提出异议，则意味若卖方供应的设符(或系统
2、)平安符合本技术规范的耍求。如有异议，不管是多少微小，都应在报价电中的以“对规范书的看法和同规范书的差异”为标膻的特地章节加以具体描述。1.4 本设备技术规位书所运用的标准如遇与卖方所执行标准不一样时，按较高标准执行。1.5 设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 供方应获得IS09000(GBE9000)资格认活书或具备等同质量认证证书，供应的产品必需通过国家强制平安认证，即CCCChinaCompu1.soryCertification),并有3C认证检验报告、两部签定文件或等同有效的证明文件。对于新产品，必需经过桂网试运行，并通过产品鉴定
3、。2标准规范2.1 合同设备包括卖方向其他厂家购买的全部附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特殊说明，将包括在投标期内有效的任何修正和补充.2.2 除非合同另有规定，均须遵守最新的国家标准(GB)和国际电工委员会(IEC)标准以及国际单位制(SD标准.如采纳合资或合作产品，还应遵守运用方国家标准，当上述标准不一样时按高标准执行。23本条款所指定的标准应作为设计制造的依据，采纳的标准必需是最新版本，假如标准间出现冲突，应按高标准执行。本合同必需遵照执行的技术规苑如下（但不限于此）:CD低压开关设备和限制设备GBHI4048.1-93（2）*低压

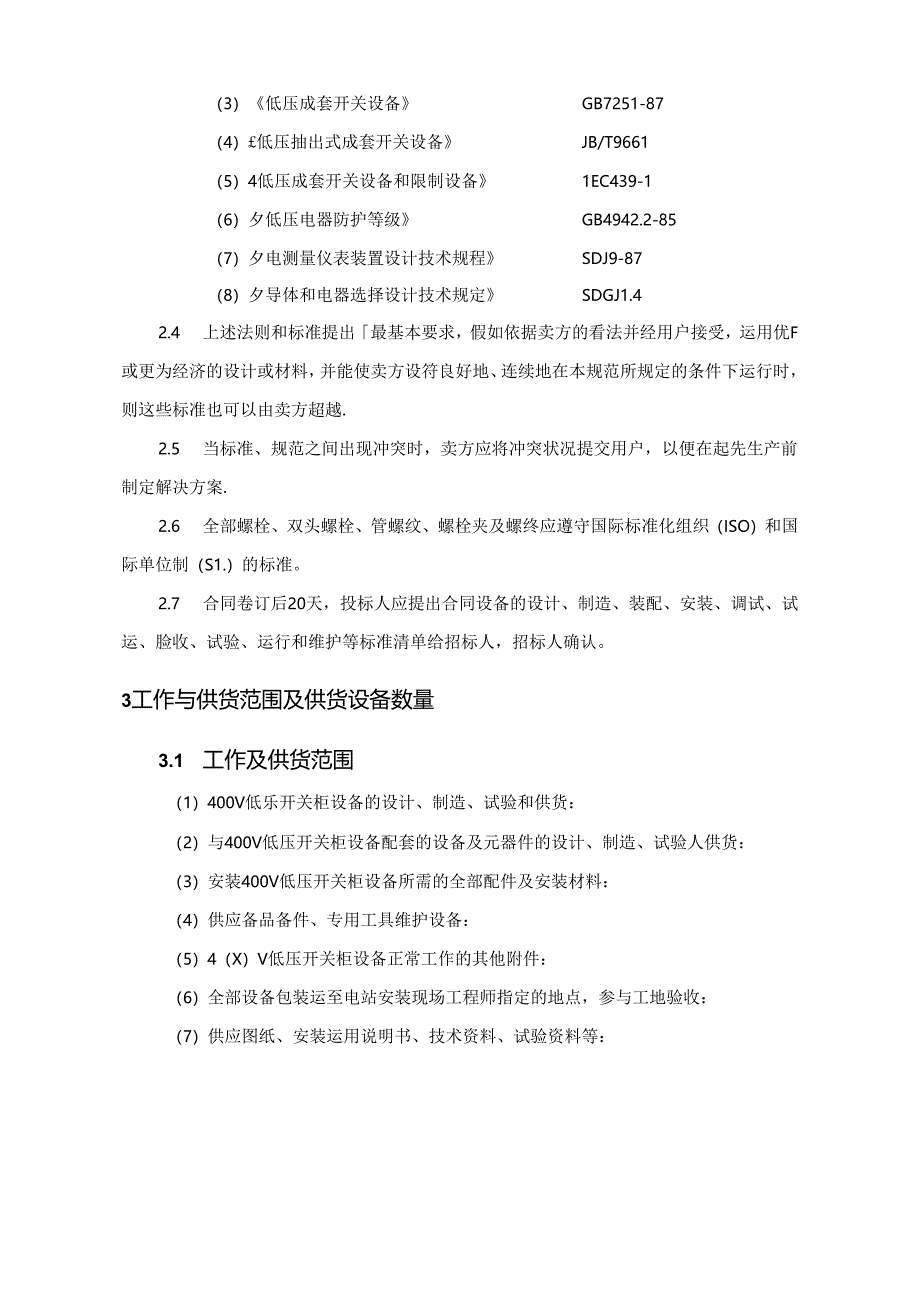

4、设备和限制设备GB1408-93（3）低压成套开关设备GB7251-87（4）低压抽出式成套开关设备JB/T9661（5）4低压成套开关设备和限制设备1EC439-1（6）夕低压电器防护等级GB4942.2-85（7）夕电测量仪表装置设计技术规程SDJ9-87（8）夕导体和电器选择设计技术规定SDGJ1.42.4 上述法则和标准提出最基本要求，假如依据卖方的看法并经用户接受，运用优F或更为经济的设计或材料，并能使卖方设符良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越.2.5 当标准、规范之间出现冲突时，卖方应将冲突状况提交用户，以便在起先生产前制定解决方案.2.6 全部
5、螺栓、双头螺栓、管螺纹、螺栓夹及螺终应遵守国际标准化组织（ISO）和国际单位制（S1.）的标准。2.7 合同卷订后20天，投标人应提出合同设备的设计、制造、装配、安装、调试、试运、脸收、试验、运行和维护等标准清单给招标人，招标人确认。3工作与供货范围及供货设备数量3.1 工作及供货范围（1）400V低乐开关柜设备的设计、制造、试验和供货：（2）与400V低压开关柜设备配套的设备及元器件的设计、制造、试验人供货：（3）安装400V低压开关柜设备所需的全部配件及安装材料：（4）供应备品备件、专用工具维护设备：（5）4（X）V低压开关柜设备正常工作的其他附件：（6）全部设备包装运至电站安装现场工程师
6、指定的地点，参与工地验收：（7）供应图纸、安装运用说明书、技术资料、试验资料等：（8）供应现场安装、试验、试运行的技术指导监督服务：（9）负次与它相关协助设缶、配套设备供货商之间的协调。3.2 供货设备数3.2.1 低压开关柜供货数量：序号名称规格和型号单位数量备注1厂用配电柜GCS面32压力前池配电柜GGD面1安装于压力前池启闭机房3动力配电柜X1.-IO个44照明配电箱XM-7个65动力配电箱JXF-3OO8个3合计个173.2.2备乩备件序号名称规格和型号单位数量产地生产厂家备注I断路器分闸线圈每种规格个各12断路器合闸线圈每种规格卜各23储能电机每种规格个4二次插头、插座套15继电器、
7、开关、按扭等二次元件每种规格个各33.2.3卖方举荐的备品备件清单（价格不列入总价中）序号名称规格和型号单位数量产地生产厂家备注4技术要求4.1设备名称40OV低压成套开关设备4.2额定数4.2.1额定工作电压：4(X)V4.2.2额定绝缘电压：690V4.2.3额定频率：50Hz4.2.4额定冲击耐受电压（峰值）：8kV4.2.5额定电潦：WI(X)OA4.2.6额定短时耐受电潦（方均根值）：5O-85Ka(Is)4.2.7额定峰值耐受电潦:IO5kA0,1.1.s)4.2.8额定限制短路电潦：A4.2.9额定熔断短路电流：A4.2.10额定分散系数：4.3技术性能要求4.3.1 柜架和外壳
8、4.3.1.1 设备的柜架为垂直地面安装的自掾式组装结构。43.1.2 机体的结构应允许电缆从顶部和底部进入柜体。43.1.3 机架和外壳应用足够的强度和钢度，应能承受所安装元件重量及短路时所产生的电动力。同时不因成套设备的吊装、运输等状况而变形，影响设备的性能。柜体颜色依据厂家供应的色板由业主选定。43.1.4 4外壳防护等级应不低于IP40。J1.抽屉在试验位置、分别位置以及从个位置向另一个位置移动时，仍应满意1P40的要求。4.3.2通风孔4.3.2.1 通风孔的设计和安装应使得当熔断然、陆路器在正常工作时或在短路状况下没有电弧或可熔金属喷出。4.3.2.2 通风孔的尺寸、形态有安装位置
9、不应使整个外壳的强度有明显的下4.3.23通风孔的位置不应降低外壳的防护等级.43.2.4外壳顶部的通风孔应用覆板遮盖。4.3.3隔离4.33.1 利用隔板可将装设划分成几个隔室，如母线隔室、电缆隔室、功能单元隔室，以满意下述种或几种要求：（1）防止触及邻近功能单元的带电部件：（2）抑制事故电弧的犷大：（3）防止外界物体从装置的一个隔室进到另一个隔室。4.33.2 隔室之间的开孔应确保熔断器、断路器在短路分断时产生的气体不影响相邻隔室的功能单元的正常工作。4.33.3 用作隔室的隔板可以是金属板或绝缘板，金屈隔板应与爱护接地导体牢靠连接，金属隔板在人体碰撞时的变形不应削破其绝绥距离：绝缘隔板应
10、为阻燃、不吸潮、不易碎裂的优质绝缘材料制成。4.33.4 功能单元隔室中的隔板不应出短路分断时所产生的电弧或游高气体所产生的压力而造成损坏或永久变形。4.33.5 件要求4.33.5.1 架式断路器柜架断路器应符合下列主要技术要求：（1）为满意工程项目的初期、近期、远期的不同电负荷的改变，断路器应采纳现场可调量，可调范围宽敞，可谓参数包含：长延时的时间和倍数,短延时的时间和倍数，速断的倍数。对重要负荷还应供应接地故障爱护。可以用限制单元上面的按篌对电流进行微调（IA以内），可以依据断路器中的功率和电流设定卸我和再连接参数，可以显示最近十次脱扣和报警记录，可以在限制雌元上面看到主触头第损状况和操
11、作次数，必需具有中文显示。（2）为削减设备品备件的数量，断路器内的常用部件要求各规格可互换,常用部件至少包含：脱扣胧、合闸线圈、分励线圈、各种协助触点。供用户运用的协助触点应满意4常开4常闭的要求。（3）断路器应为模块化设计，增加或取消部分功能时，仅在内部进行,不应影响开关拒。（4）断路器极限分断实力为65KA40041.5Vac,要求ks=100%Icu（5）断路器必需可以两台叠装而不必留出平安距离，（6）断路器必需是抗湿热产品。（7）框架断路器成为施耐德MT等同档次国际知名品牌产品，并通过国家强制平安认证，即CCC（ChinaCompu1.soryCertification）4.33.5.
12、2 壳断路器缴壳断路器应符合下列主要技术要求：（1）为满意用电设备的可能改变，断路器应可以现场更换在相1可级数的状况下，100A25OA应为相同尺寸，400A630A应为相同尺寸。（2）为削减备品备件的数量，断路器内的常用部件要求各规格可互换。常用部件至少包含：脱扣器、合闸线圈、分励线圈、各种协助触点。（3）断路器应为模块化设计，增加或取消部分功能时，仅在内部进行，不应影响开关柜。（4）断路器必需是抗湿热产品。（5）断路器极限分断实力至少为25kANOO-41.5Vac,要求ICS=100%Icu,（6）塑壳断路器应为施耐谯NS等同档次国际知名品牌产品，并通过国家强制平安认证，即CCC（Chi
13、naCompu1.soryCertification）.为了更好的爱护系统设备，削减短路电流对设备的冲击及破坏，要求理壳断路器能缈快速切断故障短路电流，故障短路电流应在60ms内切断，大于25倍额定电流的故障电流可在IOmS内切断：为保证系统的选择性，削减短路故障影响的范国，要求供货厂家供应完全选择性表格和级联协作表。43.4.3 每台断路器在单元隔室中应有的接通，试验和断开位置。43.4.4 全部同型号、同规格、同参数的断路器应能互换。43.4.5 应供应合适的机构，以保证在缺抽出或替换断路器时，其一次和二次隔离触头平安断开或接通。43.4.6 应供应适当的导轨,以便简单移动和插入可移动的断
