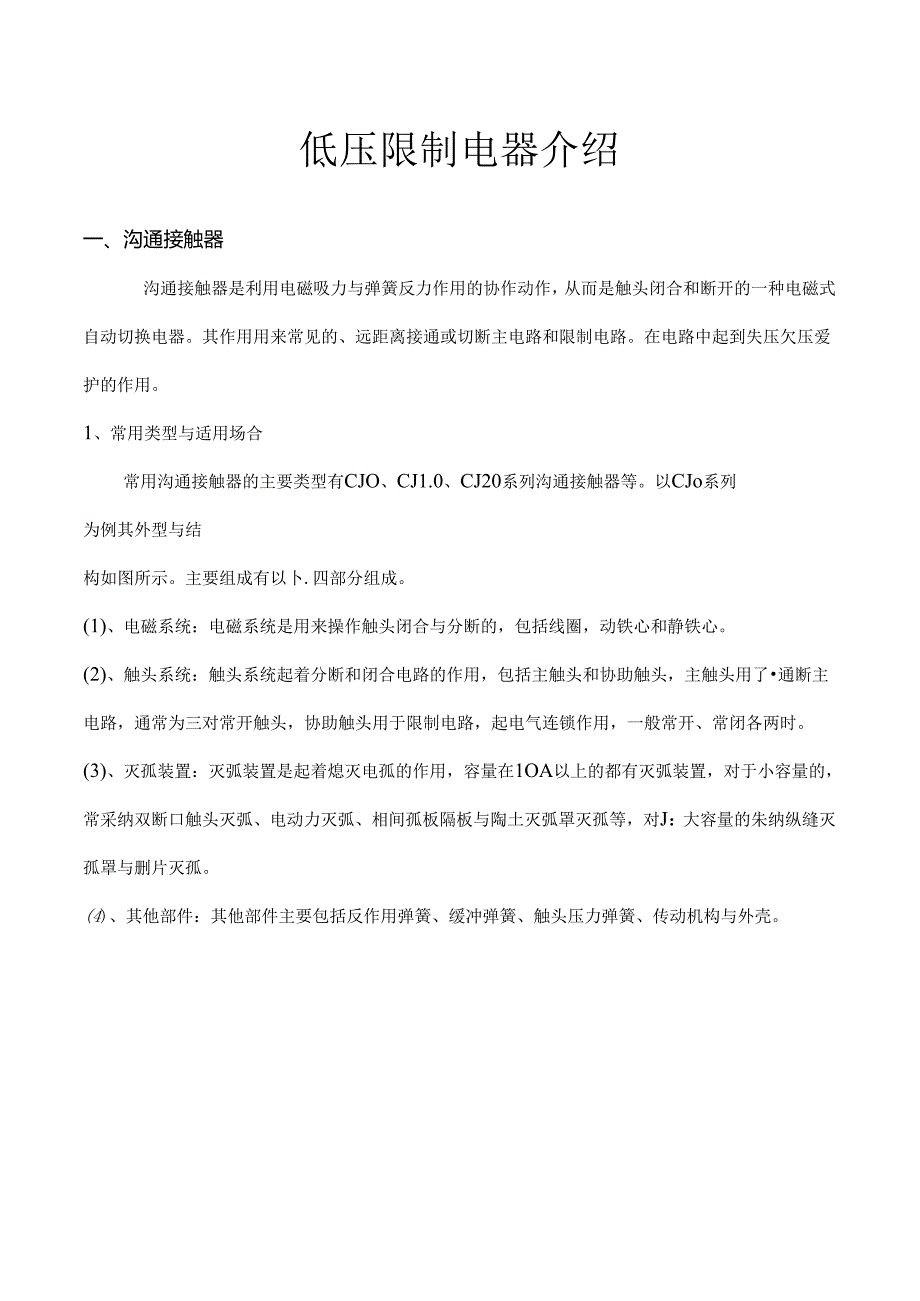

1、低压限制电器介绍一、沟通接触器沟通接触器是利用电磁吸力与弹簧反力作用的协作动作，从而是触头闭合和断开的一种电磁式自动切换电器。其作用用来常见的、远距离接通或切断主电路和限制电路。在电路中起到失压欠压爱护的作用。1、常用类型与适用场合常用沟通接触器的主要类型有CJO、CJ1.0、CJ20系列沟通接触器等。以CJo系列为例其外型与结构如图所示。主要组成有以卜.四部分组成。(1)、电磁系统：电磁系统是用来操作触头闭合与分断的，包括线圈，动铁心和静铁心。(2)、触头系统：触头系统起着分断和闭合电路的作用，包括主触头和协助触头，主触头用了通断主电路，通常为三对常开触头，协助触头用于限制电路，起电气连锁作

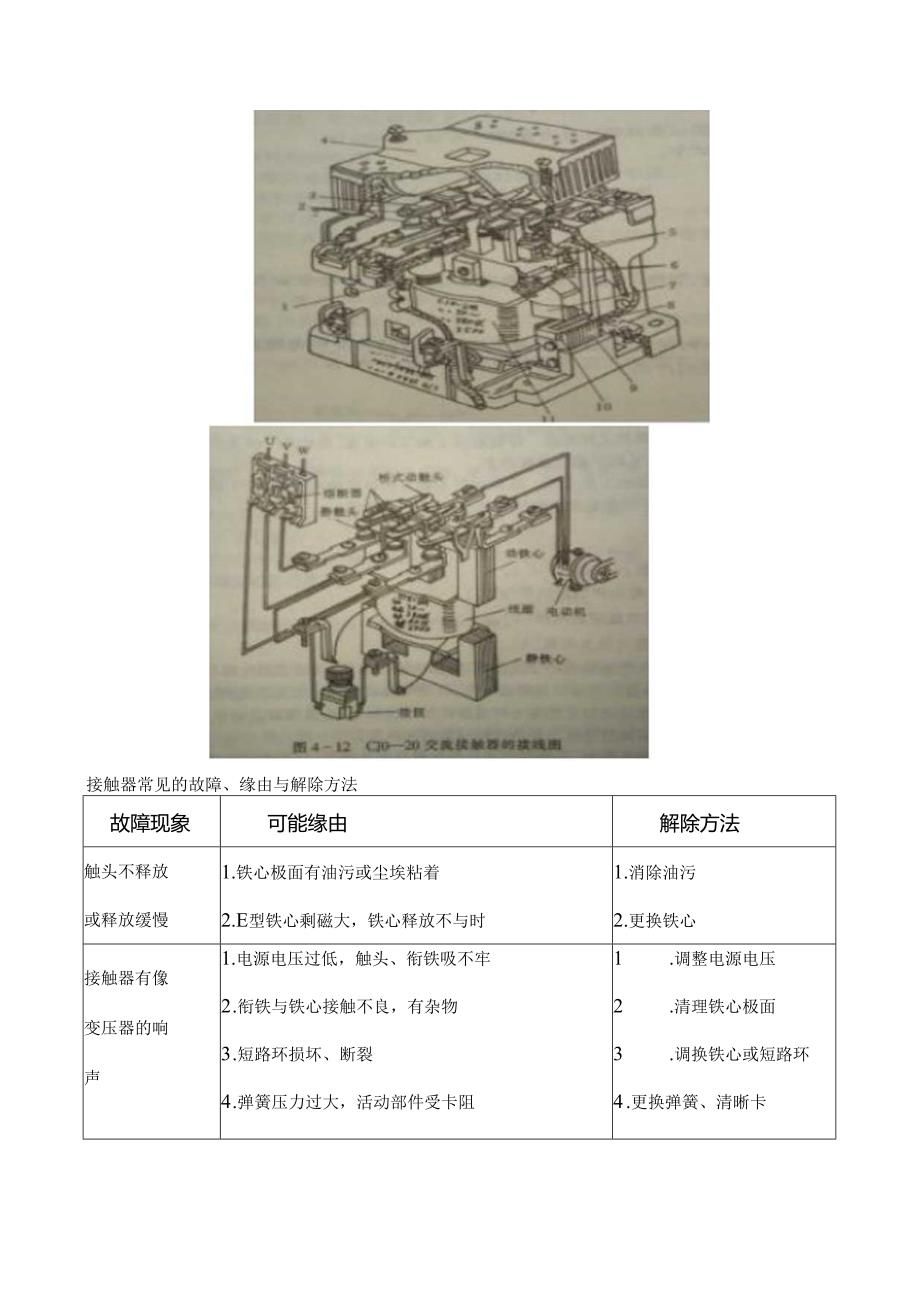

2、用，一般常开、常闭各两时。(3)、灭孤装置：灭弧装置是起着熄灭电孤的作用，容量在1OA以上的都有灭弧装置，对于小容量的，常采纳双断口触头灭弧、电动力灭弧、相间孤板隔板与陶土灭弧罩灭孤等，对J：大容量的朱纳纵缝灭孤罩与删片灭孤。(4)、其他部件：其他部件主要包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构与外壳。接触器常见的故障、缘由与解除方法故障现象可能缘由解除方法触头不释放1.铁心极面有油污或尘埃粘着1.消除油污或释放缓慢2.E型铁心剩磁大，铁心释放不与时2.更换铁心接触器有像变压器的响声1.电源电压过低，触头、衔铁吸不牢2 .衔铁与铁心接触不良，有杂物3 .短路环损坏、断裂4 .弹簧压力过

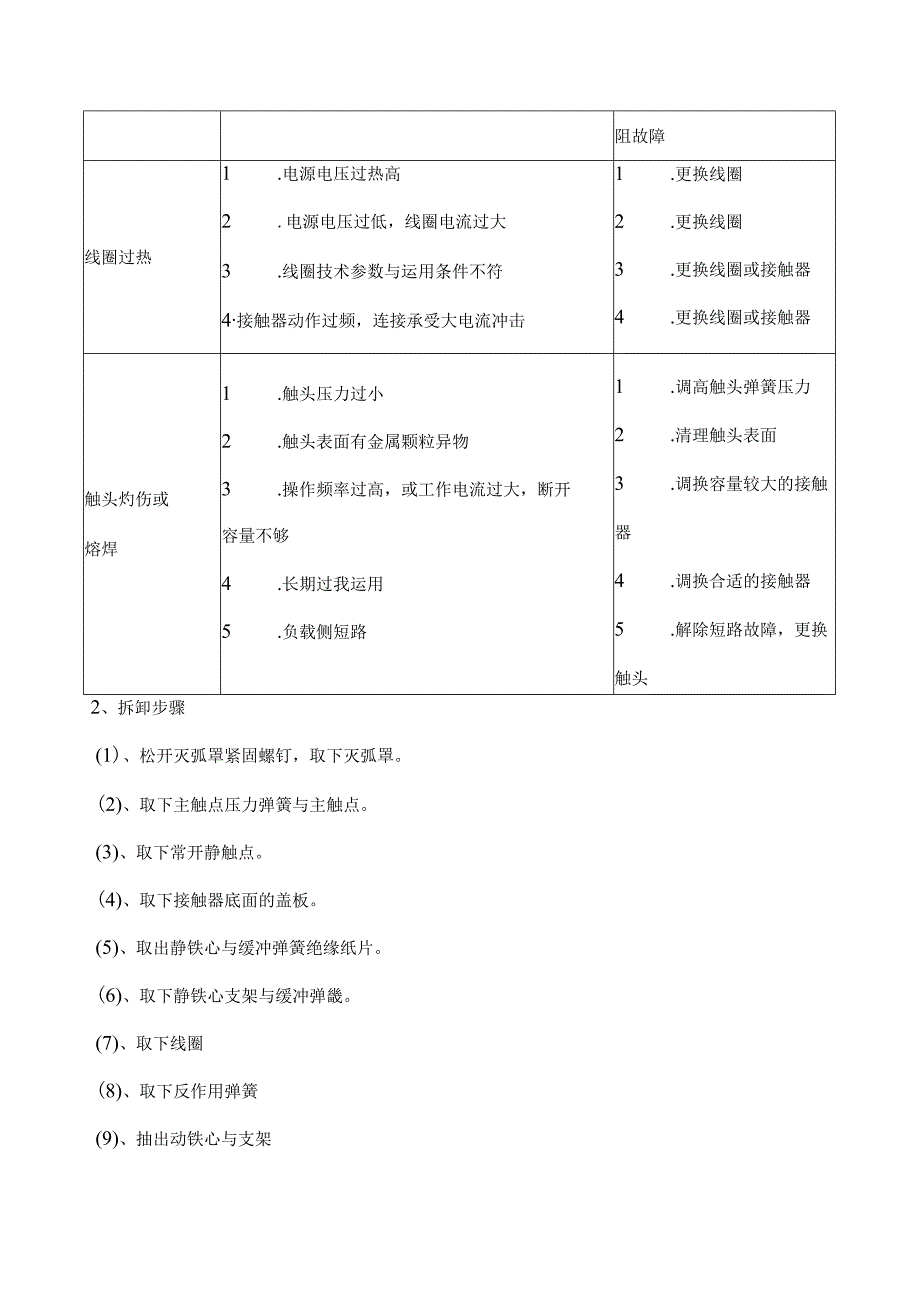

3、大，活动部件受卡阻1 .调整电源电压2 .清理铁心极面3 .调换铁心或短路环4 .更换弹簧、清晰卡阻故障线圈过热1 .电源电压过热高2 .电源电压过低，线圈电流过大3 .线圈技术参数与运用条件不符4接触器动作过频，连接承受大电流冲击1 .更换线圈2 .更换线圈3 .更换线圈或接触器4 .更换线圈或接触器触头灼伤或熔焊1 .触头压力过小2 .触头表面有金属颗粒异物3 .操作频率过高，或工作电流过大，断开容量不够4 .长期过我运用5 .负载侧短路1 .调高触头弹簧压力2 .清理触头表面3 .调换容量较大的接触器4 .调换合适的接触器5 .解除短路故障，更换触头2、拆卸步骤(1)、松开灭弧罩紧固螺钉
4、，取下灭弧罩。(2)、取下主触点压力弹簧与主触点。(3)、取下常开静触点。(4)、取下接触器底面的盖板。(5)、取出静铁心与缓冲弹簧绝缘纸片。(6)、取下静铁心支架与缓冲弹畿。(7)、取下线圈(8)、取下反作用弹簧(9)、抽出动铁心与支架二、热继电器热继电器是利用电流的热效应来切断电路的爱护电器，一般起电路的过载爱护，不作短路爱护。目前有JRO、JR1O等系列热继电涔。1、热继电器的选择热继电器是匏电流的热效应来完成动作，动作时间长，故一般只作过我爱护，JRO型热继电器如图所示。（1）、选用热继电器的整定电流值应与电动机的额定电流相符，不必考虑电动机的启动电流。在一般状况下，可选用两相结构热继
5、电器。（2）、当电网电压的均衡性差、工作环境恶劣或平常很少有人照看电动机时，选用三相结构的热继电器。（3）、当热继电器与电动机环境温度相差较大时，应选用带温度补偿的热继电器。（4）、对冲击性负载、电动机启动时间较长或者是电力拖动的设备不允许停电的状况下，热继电器的整定电流要比电动机额定电流高一些。热继电器常见故障与修理方法故障现象可能缘由解除方法热继电器拒动作1 .整定值偏高2 .热动件烧结或脱焊3 .动作机构卡住4 .导线脱出1 .调整整定值或换上合适的热继电器2 .更换继电器3 .清除或调整继电器4 .由新放苴并调整热元件烧断1 .负载电路电流过大2 .操作频率过高1 .查电路派故障更换继
6、电器2 .重新选用维电器三、时间继电器时间继电器是一种利用电磁原理或机械原理来延缓触头闭合或断开时间的白动限制电器，它有电磁式、钟摆式、空气阻尼式、电动机式等4种形式。1、JS7-A空气阻尼式时间继电器结构如图2,选用I（1）、被控电路所需的延时触头的延时方式和瞬时触头的数目，应与时间继电器相符。（2）、触头的额定电压和额定电流以与吸引线圈的额定电压，应与限制电路相符。（3）、被控电器的延时范围与运用环境，应符合要求。3、故障检修延时不精确是空气阻尼式时间维电器的主要故障，假如拆开或其它缘由让灰尘和硬粒进入空气通道中，使空气通道受阻，继电器的延时就会变长，应与时清理空气室。假如拆开后再重新组装，密封不严或者皮膜损坏已产生漏气，就会使动作时间缩短，甚至不产生延时，应与时查明缘由或更换皮膜。
