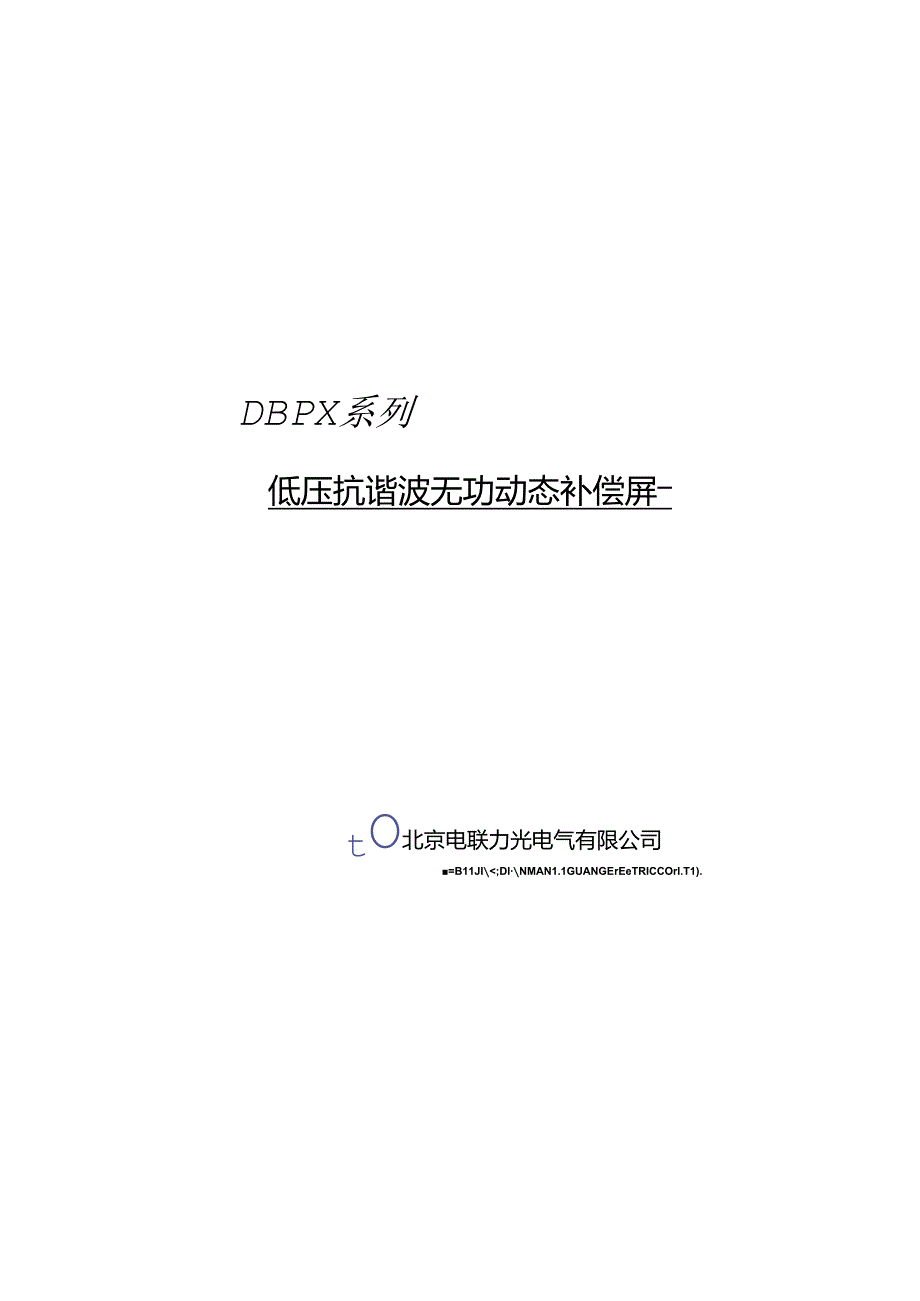

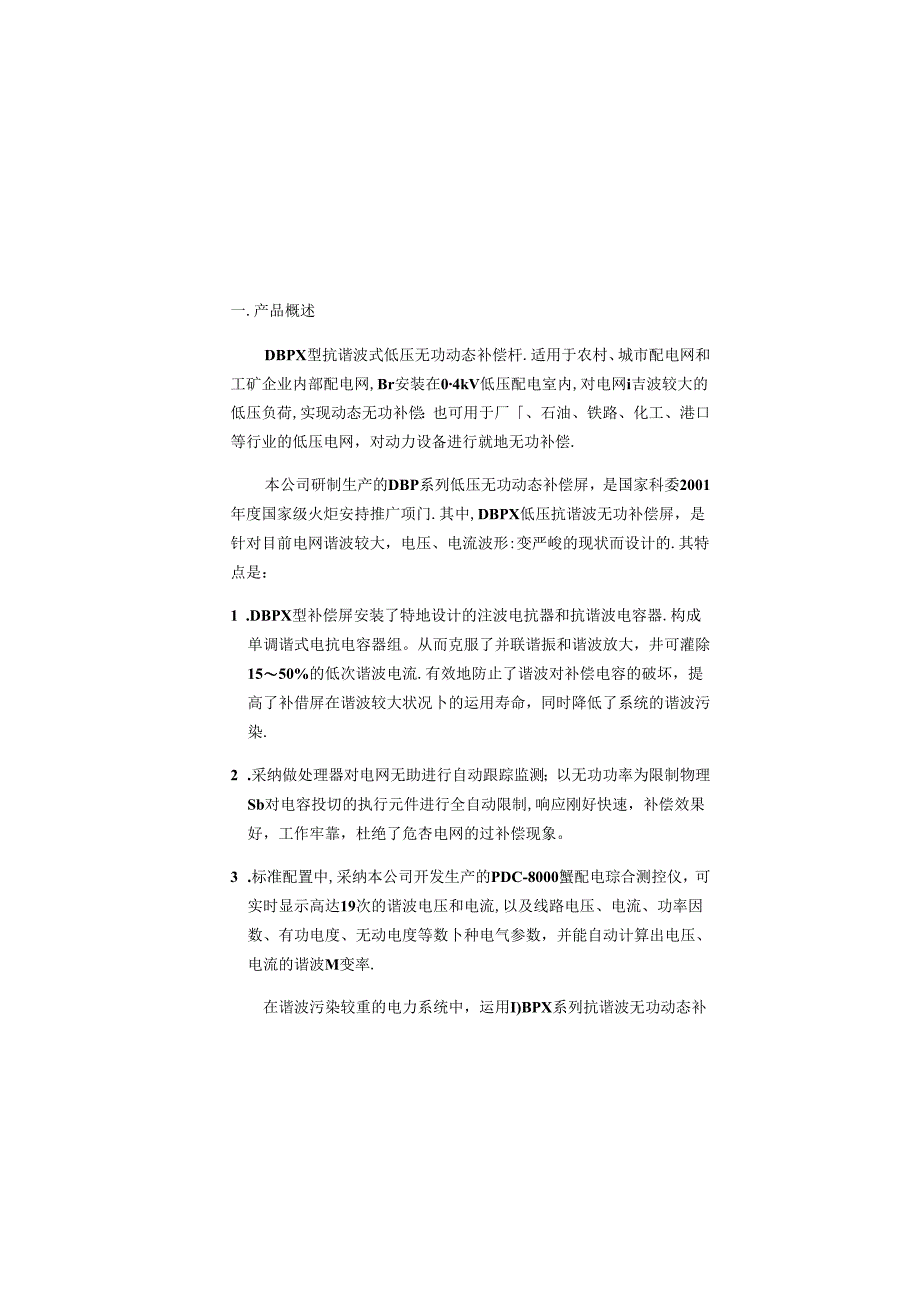

1、DBPX系列低压抗谐波无功动态补偿屏tO北京电联力光电气有限公司=B11JIz*工作原理*限制叁基本掾作“11运用与施护留意$项11故障处理4412一.产品概述DBPX型抗谐波式低压无功动态补偿杆.适用于农村、城市配电网和工矿企业内部配电网,Br安装在04kV低压配电室内,对电网i吉波较大的低压负荷,实现动态无功补偿：也可用于厂、石油、铁路、化工、港口等行业的低压电网，对动力设备进行就地无功补偿.本公司研制生产的DBP系列低压无功动态补偿屏，是国家科委2001年度国家级火炬安持推广项门.其中,DBPX低压抗谐波无功补偿屏，是针对目前电网谐波较大，电压、电流波形:变严峻的现状而设计的.其特点是：
2、1 .DBPX型补偿屏安装了特地设计的注波电抗器和抗谐波电容器.构成单调谐式电抗电容器组。从而克服了并联谐振和谐波放大，井可灌除1550%的低次谐波电流.有效地防止了谐波对补偿电容的破坏，提高了补借屏在谐波较大状况卜的运用寿命，同时降低了系统的谐波污染.2 .采纳做处理器对电网无助进行自动跟踪监测；以无功功率为限制物理Sb对电容投切的执行元件进行全自动限制,响应刚好快速，补偿效果好，工作牢靠，杜绝了危杏电网的过补偿现象。3 .标准配置中,采纳本公司开发生产的PDC-8000蟹配电琮合测控仪，可实时显示高达19次的谐波电压和电流,以及线路电压、电流、功率因数、有功电度、无动电度等数卜种电气参数，
3、并能自动计算出电压、电流的谐波M变率.在谐波污染较重的电力系统中，运用I)BPX系列抗谐波无功动态补偿屏，按负荷性质进行设计，可使系统功率因数由0.65左右.提高到0.9以上,使变JK器和线路的输电实力提高1530%以上，可降低线路损耗25-50%,达到了稳定电压,提高电能麻量，降低供用电费用的良好效果.二.内部器件介绍(一)电蝴切的执行元件可分为：1 .电子开关运用本公司开发的专用触发阻路，限制晶闸管的导通及分断.作为电容器投切的执行元件，电子开关充分发挥了晶网管的优良特性,可对电容涔进行等电位投入,零电流切除,实现了投入无涌流、切除无过压的要求。同时,它还具有投切速度快，运用寿命长，投切和
4、运行无味音等优点。电f开关彻底克服了用沟通接触器投切电容器时.出现的涌流大、电压冲击大.打火、振动、以及运用寿命短等缺点.2 .机电一体开关运用本公司开发的机电一体化单元，采纳品闸管与接触器并接的方式，作为电容器投切的执行元件，在接通和断开的瞬间采纳晶间管,在正常导通期间采纳接触器.它既具有船闸管过零投切涌流小,无过电压的优点,又具有接触湍主触点无功耗、牢就性高,运用寿命长的优点。泯纳机电一体开关作为电容投切的执行元件，克眼/纯品刚管开关长期承我电容器电流时，功耗大，发热高的缺点。（二）限制电容投切的限制可分为：1.PDC-8000型配电综合测控仪PDC-8000元电综合测控仪，采纳沟通采样，
5、实时监测电力系统的数十种运行舂数，是集数据采集、通讯、无功补偿、电网参致分析等功能于一体的新型配电测控设每.PDC8000航电综合测捽仪.采纳高性能的数字稳压电源和DSP数字信号处理器，使整机具有稔定性商、军施性强、功耗小、温升低、功能强大、可进行网络化通讯等特点，PDC-800。配电块合测控仪的人机界面，采纳128X64带背光的液晶显示器,宽温型显示,其显示值息量大,界面友好,易于操作.2. DBK7型无功补偿限制落DBK-7型无助补假限制甥能车犯地运行在大谐波、非正弦电流、强干扰等恶劣电网环境下，先进独特的自适应功能，保证了电力电容器的运用平安,实现了电容器的自动枪定投切，有效改善了电能质
6、fit提高了电网的功率因数,具有较高的性旎价格比。本系列产品的标准配置是：无功补偿限制谀备：PDC-8000配电踪合测控仪电容器投切执行元件：机电一体开关也可依据用户的具体状况和需求，选用不同的电容器投切执行元件和限制器，三.工作条件 环境温度：5C-*WC（在温度低于-5X3的场所.也有经特别处理的产AAQ 空气相对湿度：UrC时不得超过淋，气温较低时允许有较大的相对湿度例如20C时为90% 海拔高度：不超过2000m 环境条件：户内运用，安装在无猱烈振动和冲击的地方,以及不足以使电器元件受腐蚀的场所 电纸波动范用：15%-U0% 安装位汽：安装时与地平乖I1.面的f斜度不超过5“四.主夫性
7、的指标 额定电压：380Y三相 额定容量：可依据用户的不同须要确定，鼓大为300KVAR. 补偿方式：三相平衡式 限制物理埴:无功功率 M态晌应时间：机电一体化开关装置SO.2s、电子开关装置W20ms 汲取谐波电流：5次及以下为50%,5次及以上为20%,工作电允许偏移：153T1.0%（出厂过电压整定值418Y） 保护功能：过压、欠压、缺相（采纳PDC-8000型配电媒合测控仪还具有欠流、谐波超限、零序超隈等功能） 自动运行功能：停电退出、送电后延时IOS自动更原 外型规格：PG1.G,GCS.GCK,腔等各种标准板体，亦可按用户要求适当变更.五.基本功能1 .无助补偿取样物理量为无功功率
8、.无投切振荡、无补偿呆区.丫，的陆意组合方式对电力系统进行无功补偿2 .运行量护1）电网某相电压过压、欠IE、及谐波超RI时快速切除补偿电容器.2）当电网决相或写序超限时快速切除补偿电容涔，同时报警信号输出。3）每次通电，测控仪进行自检并复归输出回路使输出I可路处于断开状态。3 .显示PDC8000型电电综合测控仪采纳128X64背光液晶显示涕.DBK-7型无功补偿限制器采纳数码管显示SS.能实时显示也网有关参数和直观显示预置参数，4 .数据采集三相电压电流功率因数 有功功率无功功率 有功电能“无功电能 频率谐波电压谐波电流 日电压电流最大、最小便 停电时刻来电时刻 累计停电时间 电压舱上、下
9、限缺相时间5 .数据通讯具有RS232185通讯接口，通讯方式可采纳现场采煲或远程来家.可实现定时呼噢或实时呼唤，响应预置参数的修改及远程限制.6 .数据管理培子W1.NIoS操作平台，通讯数据自动生成各报表、曲线及棒图,谐波分析至19次.其中具有数据采集，数据通讯及数据管理这三种功能的无功动态补偿箱.需枭纳PDC-8000里配电擦台测控仪，如来DBK-7型无功补偿限制湍.则不具备以上这三种功能.六.工作原理1 .电容投切执行元件为机电一体化开关的状况主电路（以六组单相电容器加两组三和电容器为例图中U、丫、w、N三相四线，按至配电型0.4kV母线上.QF为补偿屏主断路器,QF1、QF2、QF7
10、、QF8为支路断路器：TJ1FTJ2为机电一体化限制的元,即电容器投切的执行元件：IC6C为单相抗谐波电力电容器、7。、8C为三相抗谐波电力电容器：1.1.a1.8c为单调谐电抗器.原理：采样环节将系统电压、电流模拟求送入限制器，限制器提取无动JR量Q,经A/D转换、比较，由限制器发出限制指令，使机电一体化限制单元执行投切操作.在电力电容潺组投入或切除的瞬间.品网首先导通,在品丽管导通以后，接触器吸合或断开.在正常投入电容状态时，由接触器导通。这样既避开了干脆运用接触器涌流大，有过电压的缺点，又利用了接触器3通期间主触点无功耗、发热小的优点.当无功功率Q增加或削减到电容器第级门限时，限制器发出
11、第一级电容涔投入或切除指令，让第一组电容涔投入或切除”当无动功率Q增加或南城到电容器组第N级门限时，网制器发出投入或切除N祖电容甥指令，让N41电容器投入或切除.低压抗谐波无功补偿屏采纳网谐电抗器与抗谐波电容器串联的方法，汲取较低次的谐波，从而微轻谐波电流对电容器的投古。使补借屏能正常运行于谐波较大的电力系统中。其中三相抗谐波电力电容器的投切执行元件可依据不同状况选用我公司生产的TJ1.或TJ2型机电一体化限制单元，具体区分请见夕机电一体化限制单元说明书3.2.电容投切执行元件为电子开关的状况主电路(以六，单相电在以加两组相包容为例图中U、V,W,N三相四线,接至配电室O.4kY母线上。QF为
12、补偿屏主断路器,QFk(IF2、QF7、QF8为支路主路S,VT1.VT85为晶闸管，叩电容器投切的执行元件：IC6C为单相抗谐波电力电容器，X、8C为三相抗谐波电力电容器；Ua1.8c为单调谐电抗器.三三:采纳电子开关作为电容投切执行元件的低JK抗谐波补偿屏.只是电容投切的全过程均采纳晶闸管导通，速度较快.其基本原理与采热机电一体开关的低压抗谐波补偿屏相同。七.安装调试1.在安装前必;S检查全部串部件安装是否坚固,接线端行无松动。假如发觉何烟必需处理好后方能接战,2,补俄屏进城采纳电缆或绝缘导线,与配电室OAkV母线相连接.将U.V.W（黄绿红.）三相母线,分别引入补偿屏主开关上部的U、V,
13、W二:相诳线珀：补偿屏室线接充H1.室的零母戏，并保证接触良好。3,用不小于2.5mm2的绝缘导线,依据正确的极性.将电源总进线处的电流互感器二次!.与补偿屏内的电流端子相中连，井将电流互感器公共端牢靠接地.如采纳PDC-8000基配电琮合测控仪，则U、V、W三相电流互感器二次例线均需引入补偿解内.如采纳DBK7型无功补借限制器,则只需U相电流税引入即可.4.产品安装完毕后，投入运行Iu禽进行如卜项目的检杳与试验。D检查屏内是有干燥、清洁无异物.2）手动元件的悚作机构应敏捷，无卡涩或操作力过大现象3）母战连接良好，其绝缘支掠件、安装件及附件芈固军律.4）R1.500伏兆欧表测塔绝缘电阻不得低于
14、10兆欧,测曳时应断开电子设备、电容器及消耗电流的凿件.5.调我:1）当全部接线均已接好后.检查主要电零及协助接点的逋断是否牢攀精确.2）检查仪表指示是否正确.3）将补偿屏落断路器处于断开状态，负我正常工作后，再招补偿屏断路湍合上，限制器在十秒钟后进入主菜单.-1）通过操作限制器上的功能选择键，选抨不同的功能选项,按实际电路要求设Et各项参数值，5）将功能选祥在手动运行上，按下逡增镀，可见屏体上左州第一组指示灯亮，表明投入第一级，逐次按下递增键,可见以后各组指示灯依次亮起：将各组电容器全部投入后，再依次按下递增城可见各组指示灯依次烟灭，表明各拨电容器组投入和切除均正常，6）手动投、切正常后,将功能选择在自动运行上.系统进入正常的自动运行状态。A.跟川基本掾作限制器具体操作，用户可依据所选不同限制器查看对应限制器运用说明书。九.运用与Ift护曾意事项1 .本产晶中的无功补偿限制器，须严格依据运用说明操作.2 .修理时要先断开电源，待补偿电容器放电完毕后再进行修理。3 .电缆进出处应采纳军靠绝缘措施,确保运行平安.4 .必需由合格的电气人员进行该产品的操作、维护和检修.5 .断路器和沟通电容器应定期进行维护，异常情况可能原因处理方法合上断路涔后，个别电容投切指示灯即亮对应
