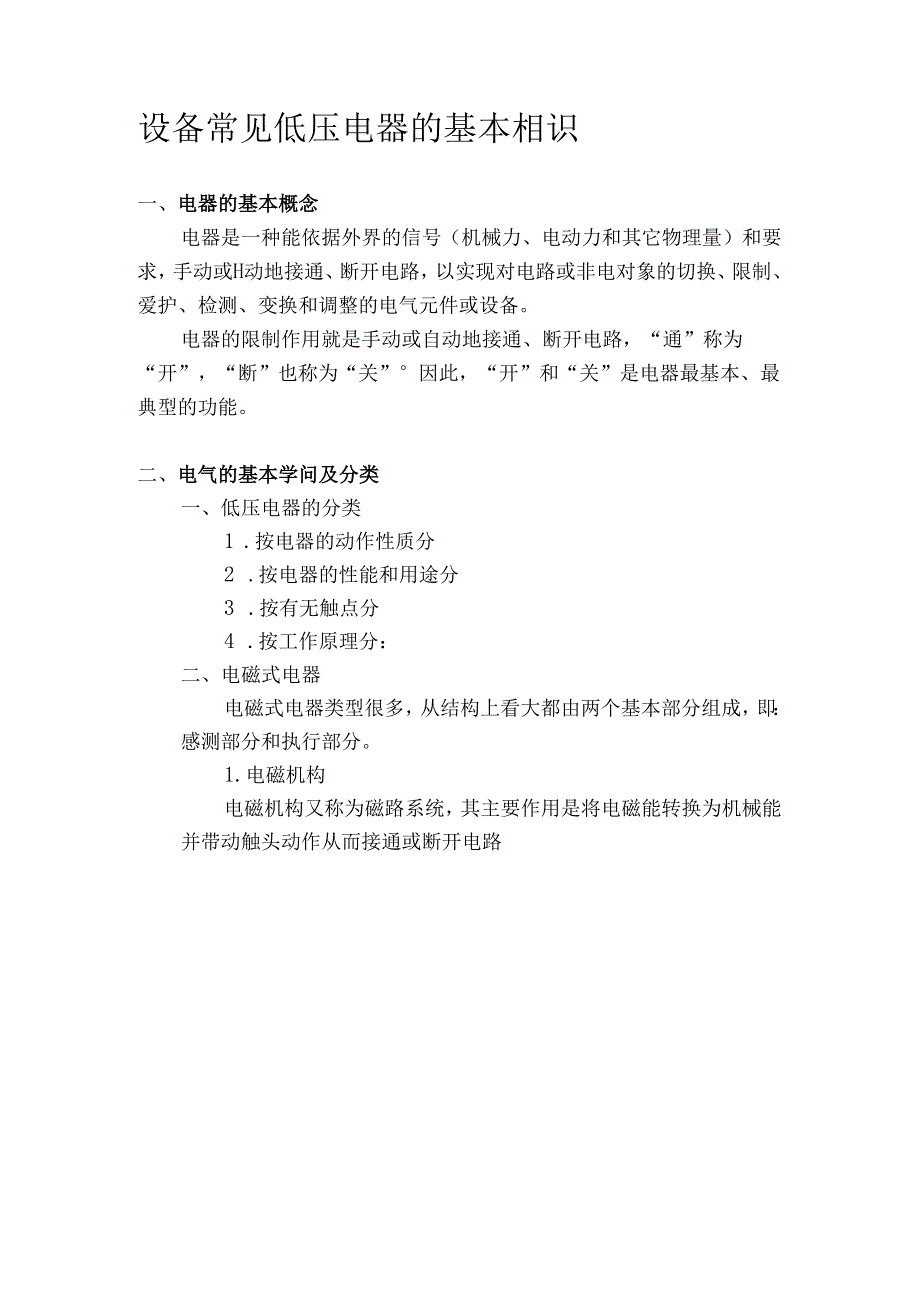

1、设备常见低压电器的基本相识一、电器的基本概念电器是一种能依据外界的信号（机械力、电动力和其它物理量）和要求，手动或H动地接通、断开电路，以实现对电路或非电对象的切换、限制、爱护、检测、变换和调整的电气元件或设备。电器的限制作用就是手动或自动地接通、断开电路，“通”称为“开”，“断”也称为“关”因此，“开”和“关”是电器最基本、最典型的功能。二、电气的基本学问及分类一、低压电器的分类1 .按电器的动作性质分2 .按电器的性能和用途分3 .按有无触点分4 .按工作原理分：二、电磁式电器电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。1.电磁机构电磁机构又称为磁路系统，

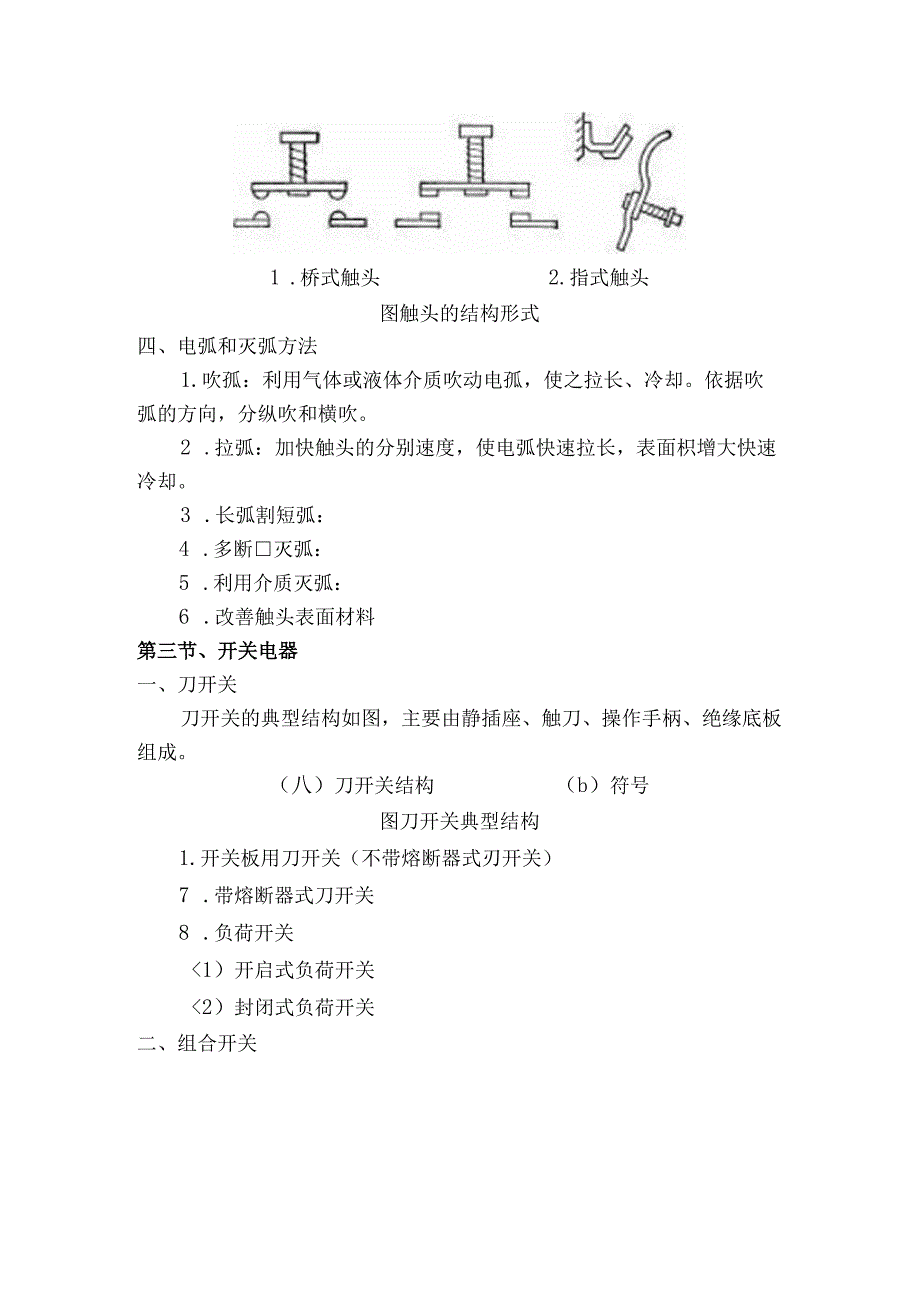

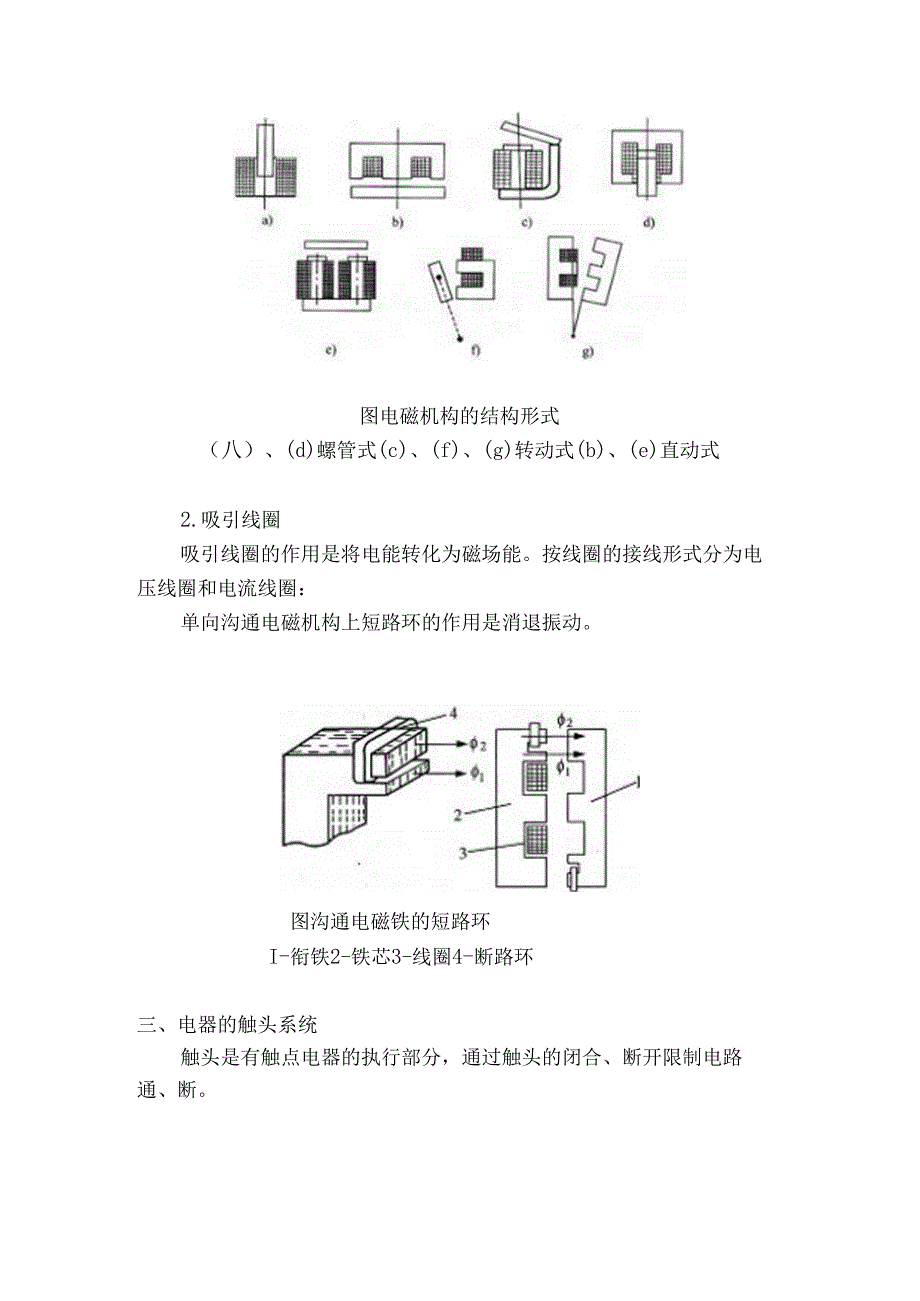

2、其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路图电磁机构的结构形式（八）、(d)螺管式(c)、(f)、(g)转动式(b)、(e)直动式2.吸引线圈吸引线圈的作用是将电能转化为磁场能。按线圈的接线形式分为电压线圈和电流线圈：单向沟通电磁机构上短路环的作用是消退振动。图沟通电磁铁的短路环I-衔铁2-铁芯3-线圈4-断路环三、电器的触头系统触头是有触点电器的执行部分，通过触头的闭合、断开限制电路通、断。1 .桥式触头2.指式触头图触头的结构形式四、电弧和灭弧方法1.吹孤：利用气体或液体介质吹动电孤，使之拉长、冷却。依据吹弧的方向，分纵吹和横吹。2 .拉弧：加快触头的分别速度，使电弧
3、快速拉长，表面枳增大快速冷却。3 .长弧割短弧：4 .多断灭弧：5 .利用介质灭弧：6 .改善触头表面材料第三节、开关电器一、刀开关刀开关的典型结构如图，主要由静插座、触刀、操作手柄、绝缘底板组成。（八）刀开关结构（b）符号图刀开关典型结构1.开关板用刀开关（不带熔断器式刃开关）7 .带熔断器式刀开关8 .负荷开关1）开启式负荷开关3 .中间继电器中间继电器的电磁线圈所用电源有直流和沟通两种。常用的中间继电器有JZ7和JZ8两系列。二、热继电器热继电器有多种型式，其中常用的有：(1)双金属片式：利用双金属片受热弯曲去推动杠杆使触头动作。(2)热敏电阻式：利用电阻值随温度变更而变更的特性制成的热
4、继电器。(3)易熔合金式：利用过载电流发热使易熔合金达到某一温度值时，合金熔化而使继电器动作。1 .热继电器的结构及工作原理热继电器是利用电流的热效应来切断电路的爱护电器，主要由发热元件、双金属片和触头及动作机构等部分组成。图热继电器结构原理图（八）结构原理图（b）差动导板（C）符号2 .热继电器的运用及选择热继电器的选择应满意：IeRIedIeR：热继电器热元件的额定电流:Ied：电动机的额定电流。三、时间继电器时间继电器用来依据所需时间间隔，接通或断开被限制的电路，以协调和限制生产机械的各种动作，因此是按整定时间长短进行动作的限制电器。时间继电器种类很多，按构成原理有：电磁式、电动式、空气
5、阻尼式、晶体管式和数字式等。按延时方式分：通电延时型、断电延时型。四、速度继电器速度继电器是以速度的大小为信号及接触器协作，完成笼型电动机的反接制动限制，故亦称为反接制动继电器。速度继电器常用于铳床和镣床的限制电路中。（八）外形结构（C）符号图1.18速度继电器外形、结构和符号图第八节、电动机一、什么是电动机电动机（Motor）是把电能转换成机械能的一种设备。它是利用通电线圈（也就是定了绕组）产生旋转磁场并作用于转了（如鼠笼式闭合铝框）形成磁电动力旋转扭矩。电动机按运用电源不同分为直流电动机和沟通电动机，电力系统中的电动机大部分是沟通电机，可以是同步电机或者是异步电机（电机定子磁场转速及转子旋
6、转转速不保持同步速）。电动机主要由定子及转子组成，通电导线在磁场中受力运动的方向跟电流方向和磁感线（磁场方向）方向有关。电动机工作原理是磁场对电流受力的作用，使电动机转动。二、电动机的分类异步（感应）电动机：应用广泛。沟,同步电动机：用于功率较大，不须要小E4调速，长期工作的电动、直流：他励，并励，串励，复励。三、三相异步电动机基本结构Mt*1）.三相异步电动机的基本结构三相异步电动机由定子和转子构成,定子和转子之间有气隙.（1）定子定子由铁心,绕组,机座三部分组成.铁心由O.5mm的硅钢片叠压而成;三相绕组连接成星形或三角形;机座一般用铸铁作成,主要用于固定和支撑定子铁心.转子转子由铁心和绕组组成.转子同样由硅钢片登压而成,压装在转轴上;转子绕组分为鼠笼式和线绕式两种线绕式异步电动机还有滑环，电刷机构.四、工作原理简介(1)三相正弦沟通电通入电动机定子的三相绕组,产生旋转磁场,旋转磁场的转速称之为同步转速；(2)旋转磁场切割转子导体,产生感应电势；(3)转子绕组中感生电流；(4)转了电流在旋转磁场中产生力,形成电磁转矩，电动机就转动起来了.电动机的转速达不到旋转磁场的转速，否则,就不能切割磁力线,就没有感应电势，电动机就停卜来了.转子转速及同步转速不一样,差那么一些,称之为异步.
