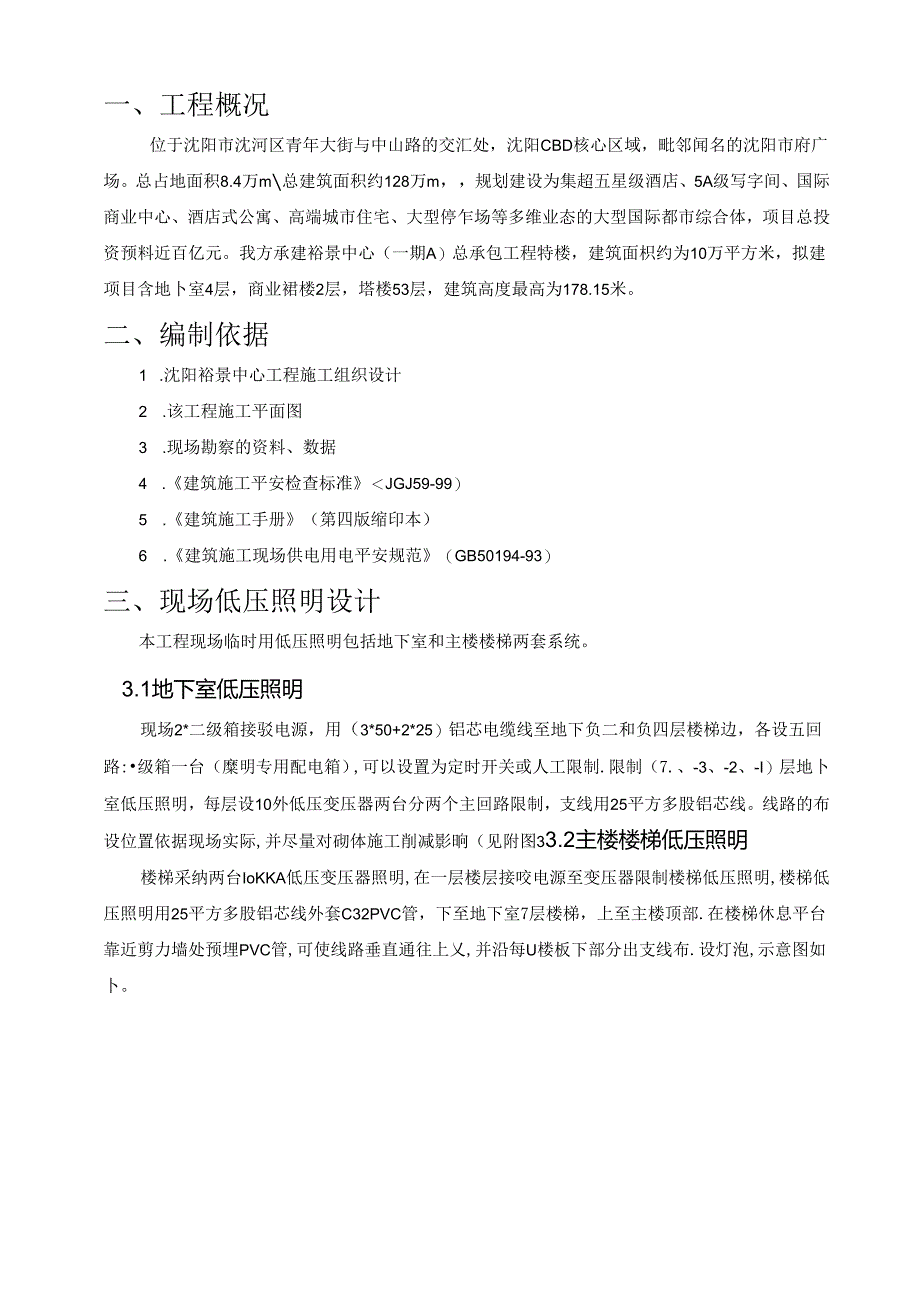

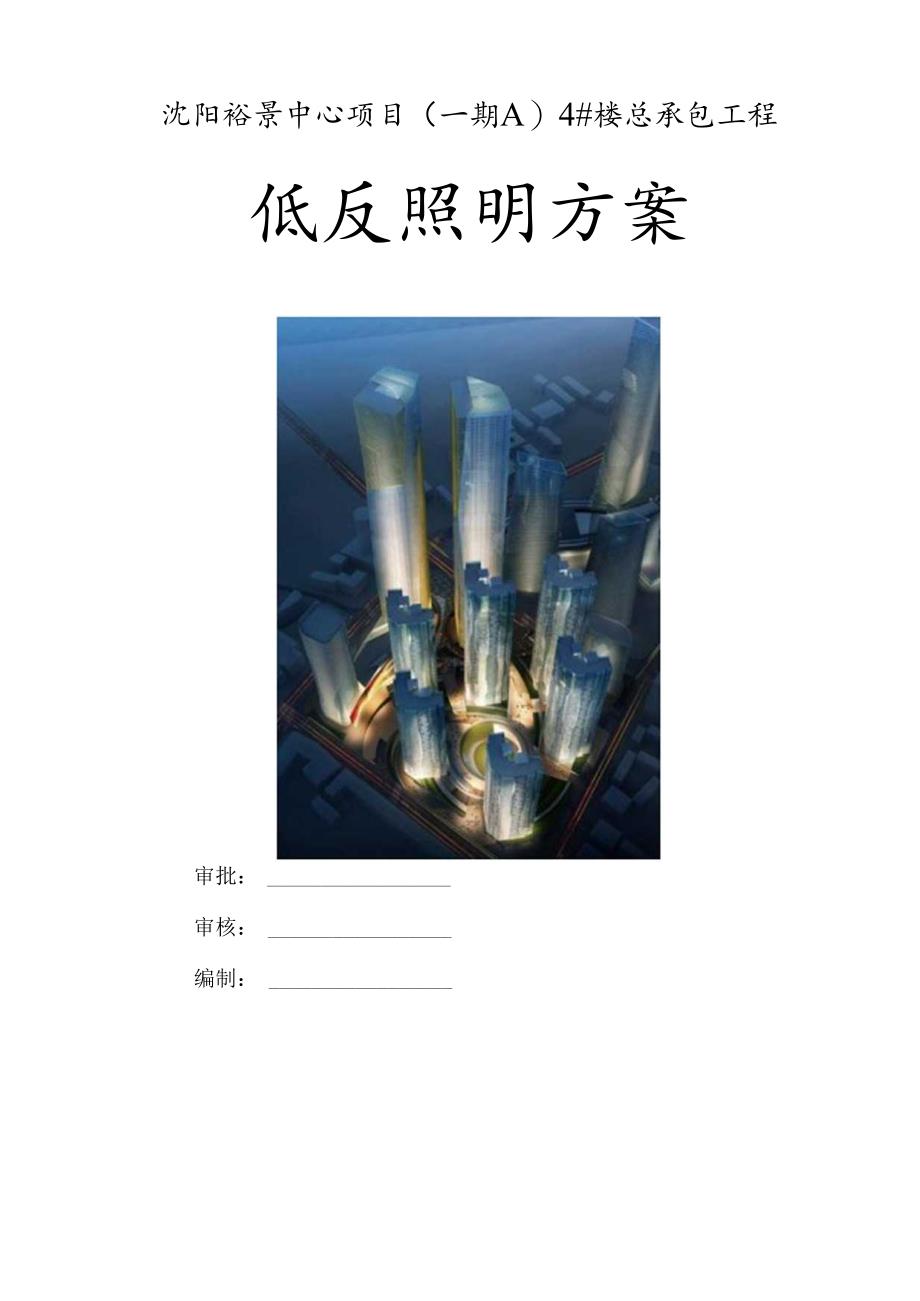

1、沈阳裕景中心项目（一期A）4#楼总承包工程低反照明方案审批：审核：编制：一、工程概况1二、编制依据1三、现场低压照明设计1四、施工组织机构4五、现场低压照明管理4六、施工现场平安用电管理规定6七、应急预案6附图8一、工程概况位于沈阳市沈河区青年大街与中山路的交汇处，沈阳CBD核心区域，毗邻闻名的沈阳市府广场。总占地面积8.4万m总建筑面积约128万m，规划建设为集超五星级酒店、5A级写字间、国际商业中心、酒店式公寓、高端城市住宅、大型停乍场等多维业态的大型国际都市综合体，项目总投资预料近百亿元。我方承建裕景中心（一期A）总承包工程特楼，建筑面枳约为10万平方米，拟建项目含地卜室4层，商业裙楼2
2、层，塔楼53层，建筑高度最高为178.15米。二、编制依据1 .沈阳裕景中心工程施工组织设计2 .该工程施工平面图3 .现场勘察的资料、数据4 .建筑施工平安检查标准JGJ59-99）5 .建筑施工手册（第四版缩印本）6 .建筑施工现场供电用电平安规范（GB50194-93）三、现场低压照明设计本工程现场临时用低压照明包括地下室和主楼楼梯两套系统。3.1地下室低压照明现场2*二级箱接驳电源，用（3*50+2*25）铝芯电缆线至地下负二和负四层楼梯边，各设五回路:级箱一台（糜明专用配电箱）,可以设置为定时开关或人工限制.限制（7.、-3、-2、-I）层地卜室低压照明，每层设10外低压变压器两台分
3、两个主回路限制，支线用25平方多股铝芯线。线路的布设位置依据现场实际,并尽量对砌体施工削减影晌（见附图33.2主楼楼梯低压照明楼梯采纳两台IoKKA低压变压器照明,在一层楼层接咬电源至变压器限制楼梯低压照明,楼梯低压照明用25平方多股铝芯线外套C32PVC管，下至地下室7层楼梯，上至主楼顶部.在楼梯休息平台靠近剪力墙处预埋PVC管,可使线路垂直通往上乂,并沿每U楼板下部分出支线布.设灯泡,示意图如卜。3.3用电量计算低压照明采纳100W灯泡照明，所需灯泡个数及用电量计算如卜.：楼层负一层负二层负三层负四层主楼楼梯合计灯泡个数88988888116478耗电（KW）8.89.88.88.811.
4、647.83.4 线缆统计线路布置参见附图,线路长度统计如下所示（单位：m）线缆长度123456K/8910111213合计负一层14214214212480987028450604858701368负二层1941421421241001427029656603492701522负三层196142142126961528828050605028521462负四层196142142126961528828050605028521462楼梯800总计64143.5 线路固定主楼楼梯采纳32PVC套管顺楼梯间剪力墙固定，地下室采纳50*50*550角钢作横担固定柱子上，离地3米处，支线固定横担兖瓶上
5、，所需的线缆固定横担为（堆位：个）I550I50mm50mm角钢负一层负二层负三层负四层合计90IO1.9090371直隹8mm的展服螺松线路固定横担示意图四、施工组织机构4.1 施工组织机构图4.2 人员打算序号人员状况人数工作内容备注1器材部1负货低压照明施工方案审核，指导、监督临电施工2机管员1负贲方案编制，按低压照明施工方案组织现场施工3电工2现场低压照明方案执行人，主要施工作业人员4协作电工4照明线路敷设5力工6没有技术含量的协作工作五、现场低压照明管理5.1平安用电技术措施1、电器设备的运用及修理人员必需持证上岗，按时参与平安学习并定期接受考核.2、TN-S系统中，爱护零线与工作零
6、线应分开敷设，爱护零线应由工作接地线或配电室的零线或第级漏电爱护器电源侧的零线引出：爱护零线必需在配电室、配电线路中间和末端至少三处作盘豆接地且与爱护零线相连。3、保证正确牢靠的接地与接零；工作接地电阻不得大于4。，全部重复接地的电阻不得大于IO.实测土壤电H1.率有大于100Oa.m的地区状况,按规范，工作接地电阻限制在30Q以内。4、在同一用电系统中，绝不能一部分设备作爱护接地，另一部分设备作爱护接零。5、电罂设备的正常状况下不喈电的金属外壳、框架、部件、金属操作台及靠近带电部分均应作爱护接零。6、电气设备外露明显导电部分应有防护措施，悬挂“严禁靠近、以防触电”标记。7、漏电开关应定期检查
7、，并形成检查记录.8、严格执行正确送、停电依次，送电操作依次为：总配电箱一一安排电箱一开关箱,停电操作依次为：开关箱安排电箱总配电箱。9、电器设备及配电装理内部及其四周不得有杂物，电器设备及配电装置应定期检修,段修时应有统一组织和专人指挥，由相应级别的专业人员检修，不得带电作业，并悬挂“禁止合闸”标记牌，穿戴好专业防护用品。10、行灯电压不得超过36V,潮湿及易触及带电体场所照明电压不大于24V,特殊潮湿的场所及钢结构施工照明电压不大于12V.11、如有特殊须要，设置警卫照明和红色信号照明和事故照明，其电源设置在施工现场电源总开关前恻，并配备应急电源，12、每日由值班电工现场巡察、维护、修理并
8、做好修理、保养记录。5.2电器防火措施1、消防人员必需熟识现场供电系统的设置状况，刚好驾驭电气设备的分布状况，精确计算各回路的用电负荷大小，避开超负荷用电状况的发生。2,依据现场电路及用电设符的特点去合理配置、选定、更换各种低压速护电器，对电路和设备可能发生的短路、过我进行牢靠的爱护。3、在电罂装置和线路四周不堆放易燃、易爆、强腐蚀介质。4、运用火源应远离电器装置和供电线路.5、在电器装置和线路相对集中的场所应配备灭火器械，并应禁止烟火。6、加强电器设备相间绝缘和相地间绝缘，并合理设置电器防雷装置.5.3主干线敷设平安留意事项1、全部导线必需是正规生产厂家生产的合格产品，电缆进场必需有完整的“
9、三证”。2、电缆架空敷设，应做好爱护措施，防止受到外界物体打击及外力作用导致电缆线破皮、断裂等。3、电缆穿越主干道或上面有重车经过等易受机械损害的场所应穿防护套管。4、沿电缆线路走向每50m及转角处须做标识。六、施工现场平安用电管理规定】、现场全部用电线路均应由专业持证电工进行拆装：2、施工现场全部、二级配电箱、盘必需由项目机电部门所属专业电工进行拆装，各分包单位人员严禁私自拆接，违者处以100200元罚款.3、现场电工及机电操作人员必需正确穿戴平安防护用品：4、严格执行”机、箱、闸、漏电爱护”、“三级配电、两级爱护”、“三相五线制”等原则；5、必需运用合格的配电箱，操作人员工作完毕，要拉闸、
10、断电、锁好配电箱，项目号职电工应常常检查配电箱是否锁好：6、配电箱枯贴接线系统图，做好分路标记，标明分流的电潦值；7、全部电动工具、开关、电器、插头、插座、电线、电缆、熔丝的负荷容量必需与所限制的机电设备负荷容员相适应，严禁超负荷运用：8、全部露天运用的电气设得均应有必需的防雨防雷措施：9、安排电箱与末级开大箱选用的两级漏电爱护器的漏电动作电流和漏电动作时间合理协作，使之具有分级分段爱护实力；10、全部手持电动工具、移动电港及潜水泵必需配有专用的漏电爱护器：Ik额定容量在5.5KW以上的电气设招禁止干脆比动：12、电气设备或线路有故障时，应由两名以上电工进行检修，并在相应的开关箱上悬挂“禁止合
11、闸”的标示牌：13、族工配电线路不得乱拉乱扯，线路不得随地走，电线电缆应绑在绝缘子上或其他绝缘物体上，不得绑在钢管或导体上：14、电气设备应定期检查其绝缘状况，每次运用前必需细致检查其所配电缆是否破损,发觉何麴应马上包扎或更换：15、定期检查漏电爱护器是否有效，否则马上更换：16、照明与动力应分路设置，照明回路应配专用海电爱护器：17、灯具悬挂高度：室内大于2.4米，室外大于3米，并距可燃物1米以上：18、手持照明灯具和潮湿作业环境运用的照明灯具应运用36Y平安电压供电：19、定期或不定期检查用电状况，做到巡察检查有记录.七、应急预案为保证临电施工和运用过程的平安，对突发事务能刚好做出处理，特编制本预案。7.1、 应急预案处理组织结构7.2、 几种突发事务处理预案1 .工作程序：1）、遇到紧急状况第一时间通知现场指挥：2）、由现场指挥协调持有专业操作证的人员、刚好断电，如需灭火器材等物资，马上通知后勤部门供应。2.全大事务影响因素识别:序号可能发生事务预控措施备注1现场停电马上通知费任人,以专业人员为中心,分析停电缘由,不查明缘由不合闸2局部电路修理做好修理前打算,挂项目的警示排,在监督人员的监督卜方可修理3火灾马上支配相关人员现场指挥，实行适当灭火方式，做好应急方案上报有关领导4帕电马上通知相关人员，实行停电急救，并拨打急救电话附图
