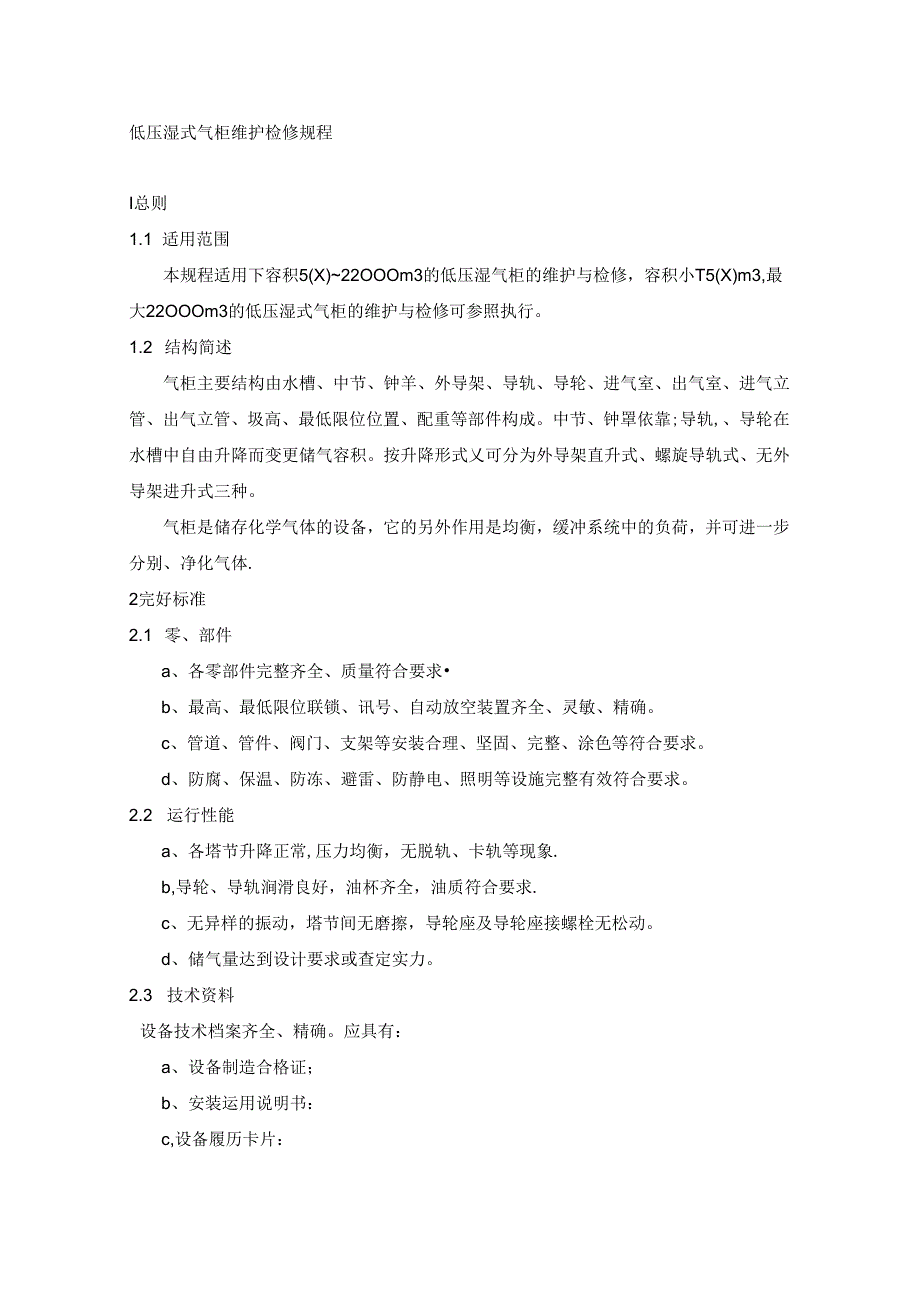

1、低压湿式气柜维护检修规程I总则1.1 适用范围本规程适用下容积5(X)22OOOm3的低压湿气柜的维护与检修，容积小T5(X)m3,最大22OOOm3的低压湿式气柜的维护与检修可参照执行。1.2 结构简述气柜主要结构由水槽、中节、钟羊、外导架、导轨、导轮、进气室、出气室、进气立管、出气立管、圾高、最低限位位置、配重等部件构成。中节、钟罩依靠;导轨,、导轮在水槽中自由升降而变更储气容积。按升降形式乂可分为外导架直升式、螺旋导轨式、无外导架进升式三种。气柜是储存化学气体的设备，它的另外作用是均衡，缓冲系统中的负荷，并可进一步分别、净化气体.2完好标准2.1 零、部件a、各零部件完整齐全、质量符合要
2、求b、最高、最低限位联锁、讯号、自动放空装置齐全、灵敏、精确。c、管道、管件、阀门、支架等安装合理、坚固、完整、涂色等符合要求。d、防腐、保温、防冻、避雷、防静电、照明等设施完整有效符合要求。2.2 运行性能a、各塔节升降正常,压力均衡，无脱轨、卡轨等现象.b,导轮、导轨涧滑良好，油杯齐全，油质符合要求.c、无异样的振动，塔节间无磨擦，导轮座及导轮座接螺栓无松动。d、储气量达到设计要求或查定实力。2.3 技术资料设备技术档案齐全、精确。应具有：a、设备制造合格证；b、安装运用说明书：c,设备履历卡片：d、设备结构及易损件图件：e、设备运行累计时间：八设备缺陷及历年事故状况记录：g、设备检修、忒
3、验与技术鉴定记录：h、设备评级记录：I、设备润滑记录。操作规程、维护检修规程齐全。2.4 设备及环境气柜四周整齐清洁，无杂草、杂物，道路畅通。水槽壁、各塔节壁板、顶棚板无漏水漏气。2.4.3进气室、出气室的溢流水封溢流正常，无堵塞、漏气，抽水装.巴齐全，应用牢靠;，排水阀、上水阀、放空阀等无泄漏。3设备的维护3.1 日常维护气板在运行中严格执行操作规程,限制储存气体的工艺指标，保证平安装置和防宙、防冷电装置完好.保证水槽正常液位和滚流，常常给环形水封加补充水，冬季防止结冰。保证导轨与导轮接触良好，到转动正常，并加油润滑。保持进出U小室、地下室清洁，无积水，严防进出口小室水封被封死。消退跑、冒、

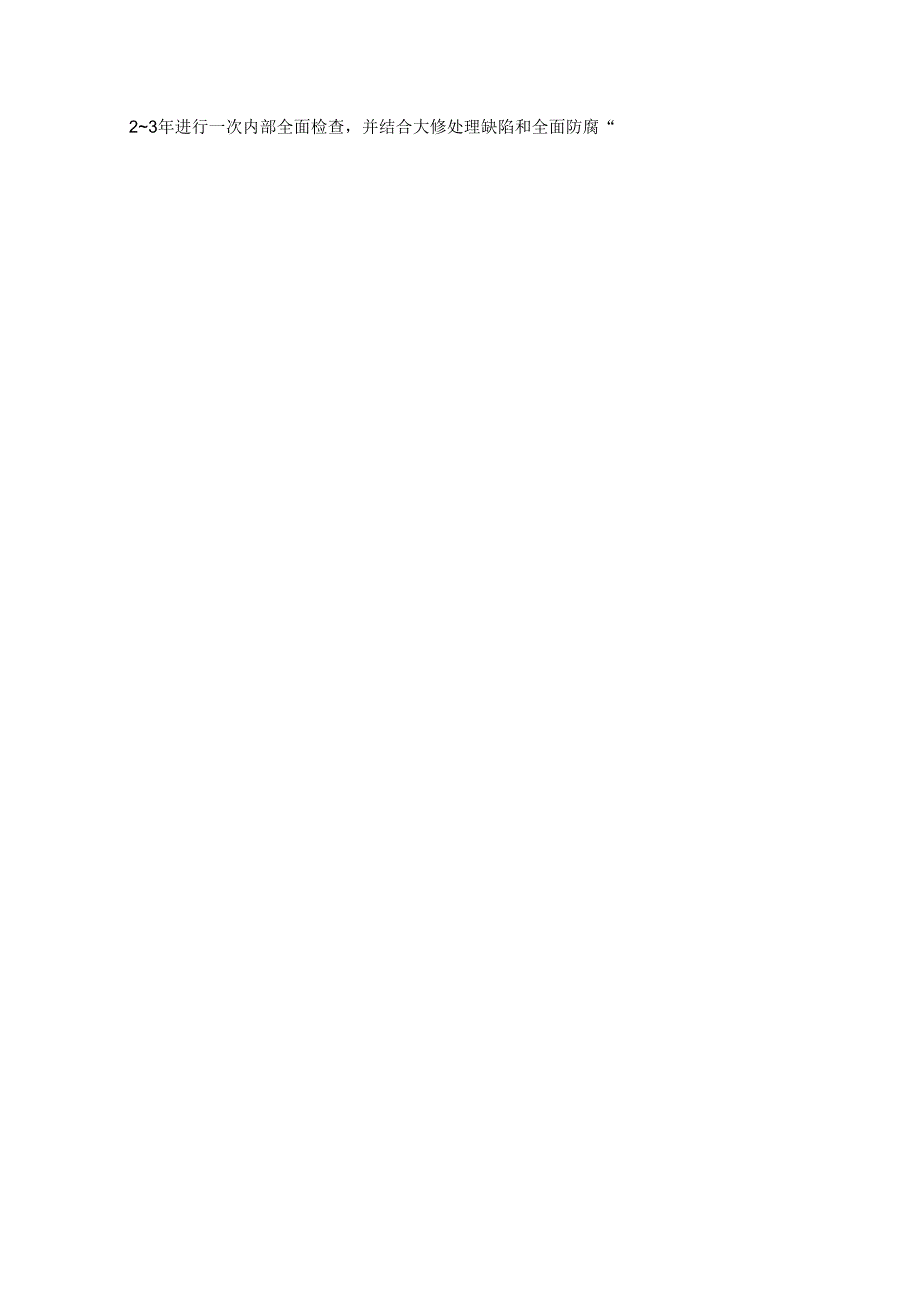

4、滴、漏。3.2 定期检查内容每四小时一次检查进出口小室各阀门的开关状况，并抽去枳水。每天次上气柜检查导轮与导轨的接触，转动状况及水槽,环形封的水位，是否跑气、跑水现象,每月检查一次导轮、导矶、导轮座螺栓紧固状况，并加油涧滑。每月检查次进山口小室的溢流水封，必要时清洗积垢。半年检查一次有关的平安、防雷、防静电装理。一年检查一次气柜外壁防腐状况，井进行修补。23年进行一次内部全面检查，并结合大修处理缺陷和全面防腐“3.3常见故障处理方法现象缘由处理方法整体帧斜1、储气量超过规定的储气容积高度2、基础沉陷3、卡领或脱领（螺旋式气柜为主）1、修理限位装置.，降到规定的操作指标2、具体检查沉陷缘由并作品
5、位处理3、更换导轮，调整导轮伸缩长度环形水封跑气K水槽水位高度低下环形水封的高度2、环形水封漏水或缺水3、超过规定的储气容积百度4、卡轨致使内压超过压力冲破水封5、中节下部腐蚀1、水槽加水至正常液位，并保持溢流2、加水补充水量，或停车检查修理水封3、降低高度4、检查导轨、导轮进行处理,加足补充水5、降低运用高度，或修理中节壁自动放空跑气1、水封槽漏水或缺水2、水封钟罩烂穿3、内压过大，冲破水封1、水封加大，使溢滚正常2、停止运行，检杳修理水封3、修理卡轨等缺陷进出口小室被水封死1、进气、出气立管腐蚀、漏水2.立管与水槽底连接处的焊灌开裂漏水3、立管与基础之间密封材料失效海水4、溢流水封堵塞1、
6、清洗溢流水封，解除积水2、实行堵漏措施，停车全面检食修理3、实行堵漏措施4、清理溢流水封保持正常溢流担负压1、最低限位联锁讯号失效2、进口小室水封堵死3、操作失误k马上停车2、检查溢流水封，解除积水3、检查卡轨缘由并进行处理,包原钟罩自由升降4、操作法规定要求订正误操作3.4 紧急状况停车出现下列状况之一时必需紧急停车a、水槽、环形水封冲破，气柜急降：b、卡轨不升不降，压力波动大：c、自动放空水封海使大量漏气：d、容积失控，限位联锁失效：e、气柜倾斜：八其他意外状况。4检修周期与检修内容中修：1224月大修：6072月4.2 检修内容4.2.1 中修a、消退中节、钟罩壁、环形水封、顶棚板泄漏.
7、b、水槽壁及底板检查修理。c、外导轨及立柱检查修理。d、检杳、调整外导轮与导轮接触间隙，对不转动的和磨损严竣的导轮进行修理或更换。e、检查、修理外导轮和螺旋导轮的连接固定螺栓“f、气柜外部检查、修理、防腐修补。g、最高、最低限位平安联锁装身修理或调试“h,进气室、出气室的蒸汽抽水泵检隹修理或更换。I、进气室、出气室内部检查，防腐修补、溢流水封清理，检查修理或更换。J、自动放空各部检查修理或更换.K、全部阀门、管道检杳修理或更换，1.、照明、防雷、防静电装置检查调试。m、地下室凝土构件检查处理。4.2.2 大修a,包括中修内容。b、水槽检杳修理，工字钢托座检查修理或更换。c、内导轨、立柱、构件检
8、查测量，视状况修理或更换。d,外导轨、导架检查测很，视状况修理或更换.C、中节上、下水封槽、钟罩下水封槽检查检杳，视状况整形，修理或同部更换。f、中节、钟罩环形水封蒸汽加热管检查或更换。g、中节、钟罩壁板、顶翻板、骨架检查修理，视状况局部更换。h、进气室、山气室、进气立管、出气立管检查修补或更换。I、气柜水槽下沉量，倾斜状况检查测量校正。J、自动放空的水封、钟罩、放空管、手动放空阀检查修理或更换。k,配重块检查修理或更换，调整配重.I、内外壁全面防腐。m.上水管、放水管修补。5检修方法及质量5.1 材料a、气柜检修用的型钢、钢板、钢管、焊接用材、油漆等要符合设计要求，并有出厂合格证明书或材料更
9、验证明书。b、用于壁板和钟罩的顶糊钢板必需加以选择，锈蚀、麻点、凹陷严峻的一律不得运用。5.2 预制件a、立柱在下料前均应检查调直，预制好的立柱断面扭曲不大于2mm,纵向直线度全长不大3mm.b、螺旋导轨加工后其弯曲孤度偏差为：径向5mm,侧向3mm,c、气柜内导轨纵向直线度全长3mm,外导轨纵向直线度全长为5mm。d、导轨、立柱臼身对接采纳V型皮口，对接焊Si的焊接工艺及选用的焊条必需依据导凯，立柱材质确定，焊缝凸起部分必需磨平。e、导轨下部垫板对接焊缝应在导轨并接前焊好，对接两弧之间不许有错边,焊接后两面凸出部分必需磨平。t钢板、型钢成型后要喷砂，除锈、防腐、涂底漆二道，面漆道,焊缝处留出
10、30mm不涂漆。5.3 水槽、中节、钟罩水槽底板不得有饵缝，发觉裂缝时应把裂缝处清理干净，然后焊补，焊好后打平，在贴焊上一块钢板。工字钢托座用光学水平仪找平，相邻托座水平允差2mm,直径方向对称托座水平允差5mm,焊缝不得有裂纹、夹渣、气孔等焊接缺陷，咬边凹陷不得超过0.5mm,超过时应打磨后补焊。钢板放样划线的样冲眼深不得超过0.5mm,水封槽要以工字钢托座为基准找水平，整个网周上的水平误差不得大于IOmm;水封槽宽度允差3mm,挂圈板垂直度向水封立板侧不大于IOmm,向下圈板侧不大于5mm,上圈板侧垂直允差向外径方向不大于3mm,中节上水封的水平板在整个圆圈上的平面度为IOmm,水封立板其
11、全高垂直允差：侧向挂圈板侧不大于Iomm,侧向上圈板侧不大于5mm上圈板和卜圈板的直径允差不大于15mm.中节、钟罩的上圈板与下圈板组成垂直主工业区2mm,水平偏差不大于5mm,直径偏差10mm。各塔节壁板垂直度为全高的1/1000,局部凹凸不大于30mm：壁板组装焊接时应留意被导轨垫板覆的饵缝的焊接，保证严密性。下水封焊注水试漏合格，其他焊接按JB2880钢制焊接常压容器技术条件的规定施工焊接。5.4 气柜立柱、导轨、导轮立柱检修后的垂直度为高度的1/1000,主立柱中心，沿159周方向的允差不大于1.()mm,两主立柱间的水平玄长允差不大于5mnO导轨更换安装时必需检杳直线度，并进行修整，
12、其径向和切向垂直度为全高的1/1000,且不大于15mm外导轨与导轨接触平面不应有大丁2mm的凸出不平点，接缝要磨平：相邻两导矶间的周向水平偏差值不大于5mm,导轨位身校正合格后，上部应作临时固定,再进行焊接。当壁板局部凹凸使导轮安装时达不到规定要求时，可适当调整导轨和壁板间的连接棉板，使导轨安装符合要求。导轮轴与孔为间隙协作H1.1./d1.1.,组装必需清洗，加足润滑脂，转动自如.安装导办前必需复隹内外导轨的垂直度，并依据检查结果确定导轮位置，当导轨上端向内阳斜时内导轮应留出与倾斜量相等的空隙。反之，则内导轮应要索制导轨安装.外导轮与支架脚同时装配而成的，其位置与每根导轨相对，当中节位置偏
13、移，上水封与外导轨距离增大时,应相应调整导轮或支架脚位置，使导轮与导轨紧贴,并予以固定。导轮轴要水平安装，并与通过导轮中心圆周成切线。5.5 拱顶骨架拱顶骨架的主、次梁安装前必需检杳预制件的长度和形态偏差，直梁的直线度为20mm,拱形梁的线轮廓度为20mm。中心环位置及标高要符合设计要求，并作预先校正，然后安装主梁，应对称安装成十字形，再对称安装其余梁，相对的主染必需通过中心环的中心，并成始终线，其相对于中心的偏移量不大于5mn5.5.3拱顶骨架直径偏差10mm,水平偏差不小于5mm,垂直度为Iomm,5.6 水槽内立管、配重块水槽仙立管的垂直度为全高的I/KXX).钟罩顶盖上的切断套筒和立管
14、有足够的间隙，中心偏差不大于IOmm,配重块应逐个称室，分组组合,重量相等的两组对称布置。5.7 防腐气柜立柱，平台等钢构件应刚好防腐，在防腐前应将构件表面铁锈惯用语各种杂物清除干净，直到可见金属本色。气柜中节、钟罩及水槽内表面的防腐层状况每年至少检查一次，并做好相关记各中节、钟罩内表面防腐层面损坏,应刚好进行防腐，防腐屋做好后，严禁施焊及氧割。中节、钟罩、水槽内表面防腐前，应对表面进行彻底除锈及油污。上遍防腐层干了后，和能做下遍防腐层，整个防腐层彻底干透后，水能往气柜水槽里注水。气柜各部分防腐质量应符合有关规定。5.7.61#气柜不锈钢部分不需防腐“5.8 水槽、中节、钟罩顶棚堵漏方法。带压
