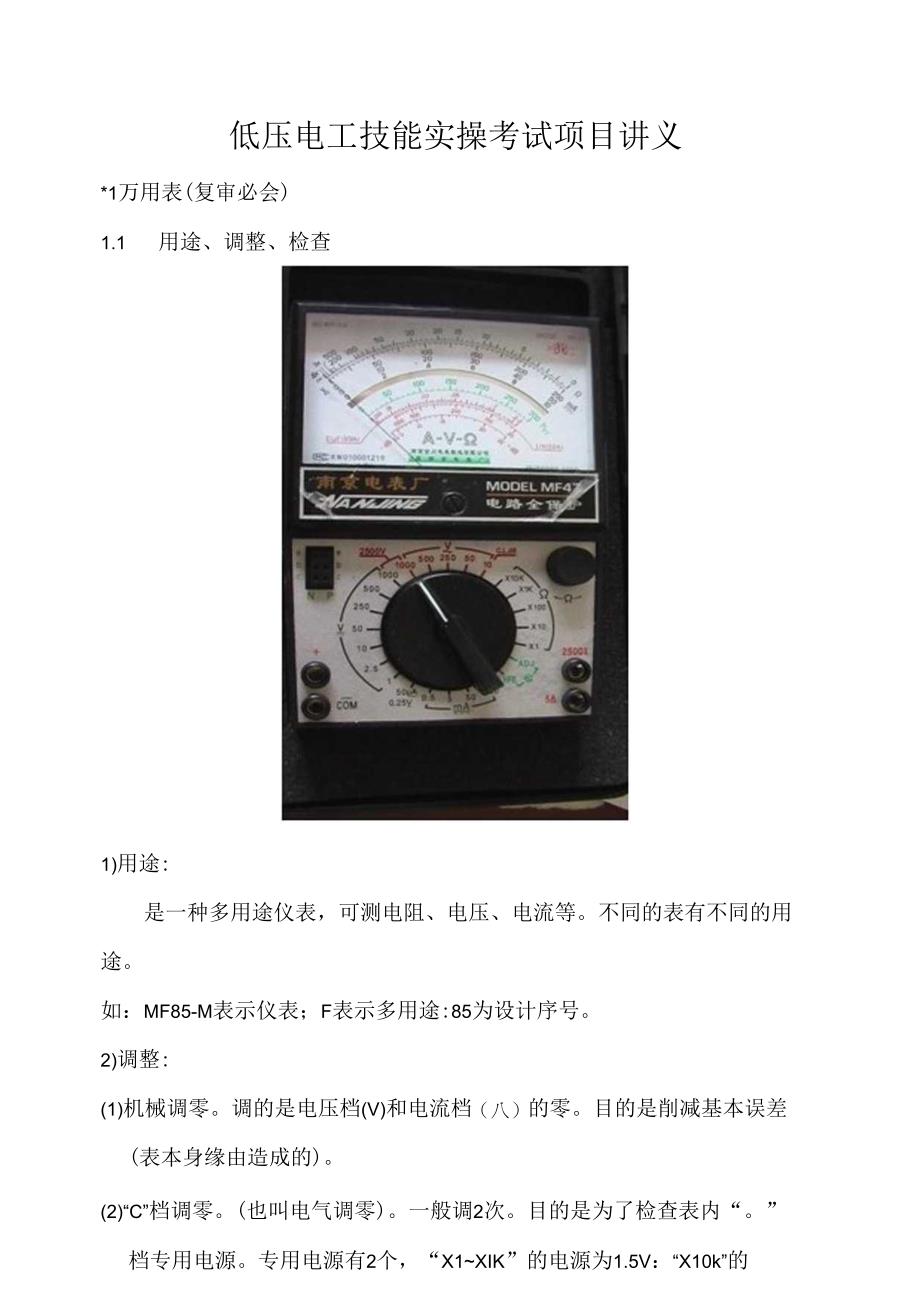

1、低压电工技能实操考试项目讲义*1万用表(复审必会)1.1 用途、调整、检查1)用途:是一种多用途仪表，可测电阻、电压、电流等。不同的表有不同的用途。如：MF85-M表示仪表；F表示多用途:85为设计序号。2)调整:(1)机械调零。调的是电压档(V)和电流档（八）的零。目的是削减基本误差(表本身缘由造成的)。(2)“C”档调零。(也叫电气调零)。一般调2次。目的是为了检查表内“。”档专用电源。专用电源有2个，“X1XIK”的电源为1.5V：“X10k”的电源为9V。假如调不到零，说明表内电源应更换。每换一个档位都要进行一次调零,目的是为了削减测量误差。3）检查：完、好、无、损（凡属可携式仪表都用

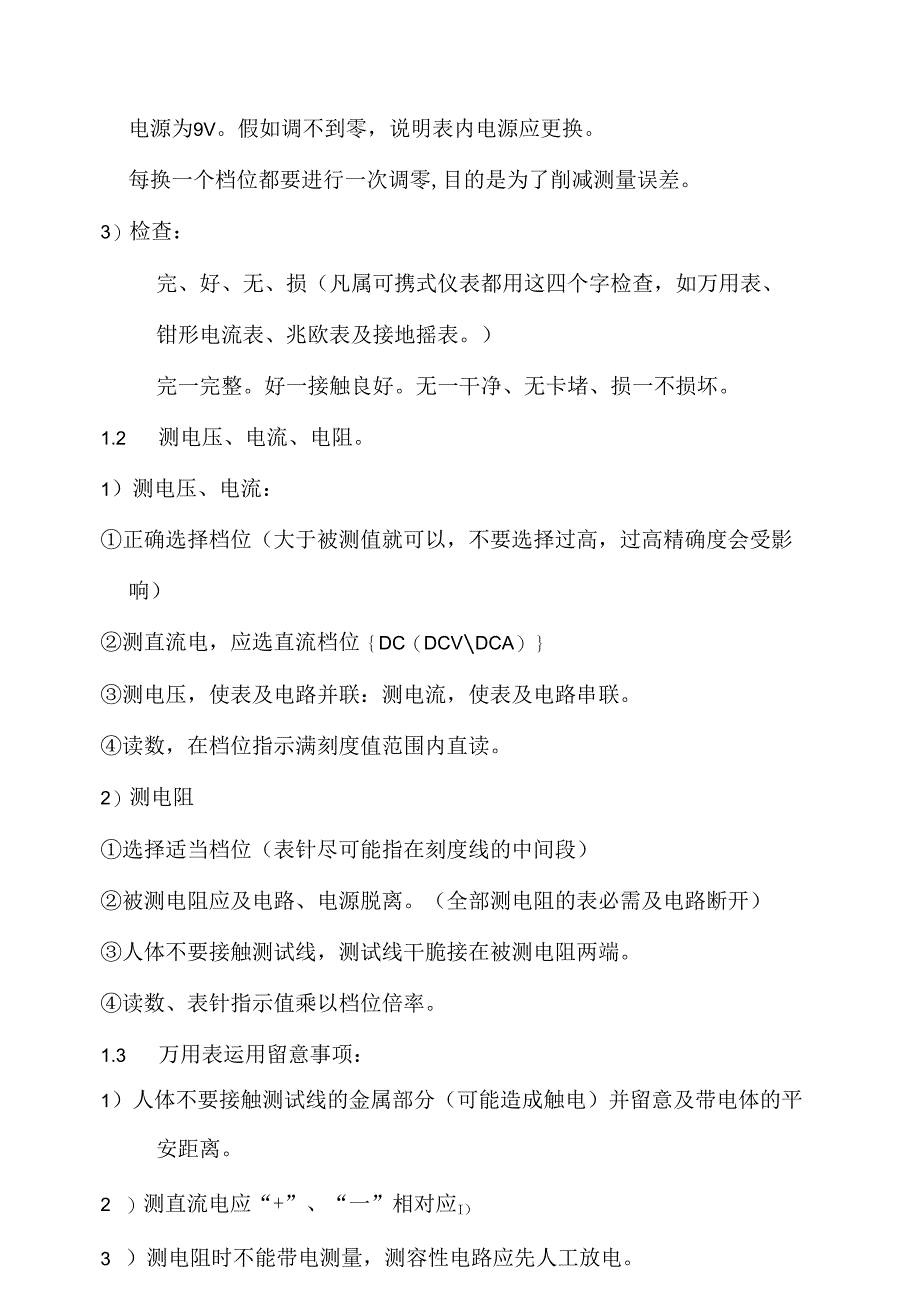

2、这四个字检查，如万用表、钳形电流表、兆欧表及接地摇表。）完一完整。好一接触良好。无一干净、无卡堵、损一不损坏。1.2 测电压、电流、电阻。1）测电压、电流：正确选择档位（大于被测值就可以，不要选择过高，过高精确度会受影响）测直流电，应选直流档位DC（DCVDCA）测电压，使表及电路并联：测电流，使表及电路串联。读数，在档位指示满刻度值范围内直读。2）测电阻选择适当档位（表针尽可能指在刻度线的中间段）被测电阻应及电路、电源脱离。（全部测电阻的表必需及电路断开）人体不要接触测试线，测试线干脆接在被测电阻两端。读数、表针指示值乘以档位倍率。1.3 万用表运用留意事项：1）人体不要接触测试线的金属部分

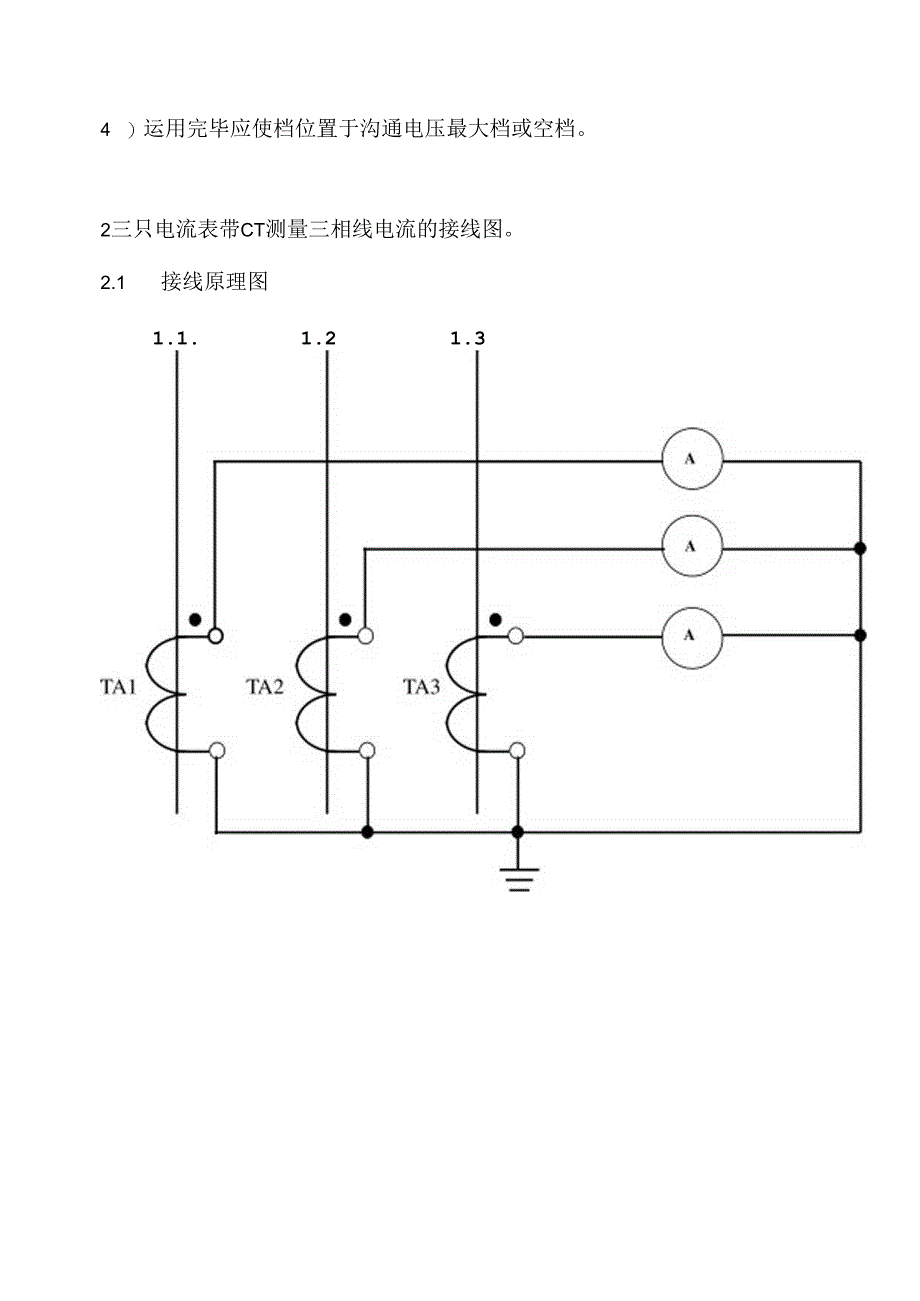

3、（可能造成触电）并留意及带电体的平安距离。2 ）测直流电应“+”、“一”相对应I）3 ）测电阻时不能带电测量，测容性电路应先人工放电。4 ）运用完毕应使档位置于沟通电压最大档或空档。2三只电流表带CT测量三相线电流的接线图。2.1 接线原理图1.1.1.21.32.2接线示意图:1） 导线选择：CT一次线（U、V、W）按计算负荷电流选，或CTi次电流选。CT二次线（SI、S2）选用不小于25mm2的绝缘独股铜线。2） CT选择：精度为1级，其一次电流按计算负荷的1.5倍选。3） 电流表的选择：最大量程及CT一次电流相符，表头电流为5A的。*3钳行电流表（复审必会）3.1用途、选择、检查:1）用
4、途：对于50Hz、500V以卜沟通电流、绝缘导线不断开的状况卜对其电流的测量。2 ）选择：依据被测电流值选择表或档位。低频电流应选择低频钳形电流表。低频：如绕线式电动机转子电流只相当于1.3Hz的沟通电流。3 ）检查：完、好、无、损。3.2 运用：档位选定后，将导线置于钳口内，按档位指示值范围内直读。对于小电流（最小档位指示值10%以下）将导线缠绕在钳口上，一般缠10圈（匝）。表针指示值除以钳口内匝数即实际电流值。3.3 留意事项：1）运用钳形电流表应戴绝缘手套或干燥的线手套；2 ）测量过程中不得调换档位；3 ）对裸导线不得运用：4 ）运用中防止发生短路事故，并留意及带电体的平安距离。4一只电
5、压表经1.W255F4X转换开关测量三相线电压的接线图。2.1接线原理图：(K450V4.2接线:134-7s68封（连接）：3、8接表在当中；7、2、5接U、V、W熔丝导线要选中。4.3电器元件的选择：1）RC1.A瓷插式熔断器选51OA2）熔丝（熔体、保险丝）选5A3）导线：不小于I5mm2的BV（独芯绝缘铜线）。（BvR多芯软线）说明：2.3 开关旋钮旋在第I档，即测的电压是U12（Uuv）;第2档，测的电压是U23（Uvw）;第3档,测的电压是U31（Uwu）:2.4 开关符号：1.主令电器；W万能式：5.5双层五触点：F方形：X旋转式。2.5 面对开关扳把，开关触点编号逆向排列。5用
6、电压表核定相位5.1 么时候核相？1）两台或两台以上变压器并列运行；2 ）已并列运行的变压器经拆相大修之后；3 ）两路电源互为备用。以上三种状况投入运行之前应当核定相位。5.2 怎样核定？三相九次完成。同相电位差接近“0”，异相电位差接近线电压。5.3 留意事项：1）必需设监护人，操作人应复述口令进行：2）操作人应穿长袖工作服，戴绝缘F套及护目镜：3）运用专用的核相杆（绝缘杆），核相线不得过长或过短;4）选择及线电压相适应的电压表并放在绝缘台上。5）恶劣天气应停止室外作业。6单相有功电度表（DD型）接线。6.1 画接线原理图（1）顺入式接线原理图：2.7没图按卜列规律接线：用万用衣Q”档（X1
7、00）找出电压、电流线圈，电压线圈为800-1200欧；电流线圈接近于“0”电压线圈并联在电路中，电流线圈串联在电路中。同组线圈左进右出。6.3元器件的选择及留意事项：1）导线选择：按表盘标定5（10）或负荷电流选，但不小于2.5mm汩V。2）表的选择：表盘标定值按负荷电流选。3）开关、熔断器接负荷侧。用万用表“。”档（X1.OO）找出电压、电流线圈,电压线圈为8007200欧：电流线圈接近于“0”电压线圈并联在电路中，同组线圈左进右出。3）元器件的选择及留意事项：（1）导线选择：CT一次线按CT-次电流选或按负荷电流选：CT二次线采纳不小于2.5mm2的BV,电压回路采纳不小于ISmm?的B
8、V。（2）CT的选择：CTi次电流按负荷电流选，精度为0.5级。留意：1.QG2.5中G为改进型;0.5指额定电压为05kV.（3）表的选择：表盘标定值为5A的。（4）开关、熔断器接负荷侧。留意：互感器二次侧供电局不接地，平安局接地。7有功电度表直入式接。7.1画图：1）按图接线；2）没图按卜列规律接线：2.7.1 用万用衣“Q”档（X100）找出电压、电流线圈，电压线圈为8OO1200欧：电流线圈接近于“0”2.7.2 电压线圈并联在电路中，电流线圈串联在电路中。2.7.3 同组线圈左进右出。2.7.4 件选择及留意事项：1）导线选择：按表盘标定值或负荷电流选，但不得小于25mm2.2）电能
9、表表盘标定值按负荷电流选。3）按正相序接表。4）开关、熔断器接负荷侧。*8三相有功电度表经CT接线。（复审必会）I）三相三线（DS型）经CT接线图。2）三相四线有功电度表（DT型）经CT接线接线原理图:a)按图接线：没图按卜列规律接线：O用万用表“Q”档(X1.oo)找出电压、电流线圈，电压线圈为8001200欧；电流线圈接近于“0”电压线圈并联在电路中，电流线圈串联在电流互感器：次电路中。同组线圈左进右出。8.3元器件的选择及留意事项：1)导线的选择：CT-次线按CT一次电流选；CT二次线采纳不小于2.5mm2的BV线：电压回路不小于1.5mn的BV线。2) CT的选择：CT一次电流按负荷电
10、流选，精度为0.5级(1.QG-0.5)3) 电能表的选择：电能表表盘标定值为5A的。说明：DT862Y1.5(6)表示6为1.5的4倍。4) 按正相序入表，相序排列从左至右，从上至下1.1.、1.2、1.3或1.1、1.2、1.3、No5)开关、熔断器接负荷侧。*9电动机绝缘摇测（复审必会）9.1 选表、检查、试验：I）选衣：新电动机选IO（X）V的兆欧表；旧电动机选50OV的兆欧表。2）检查：完、好、无、损。3）试验：开路试验：E、1.两端分开，手柄摇至120转/分，表针指向无穷大（8）,（导线：单根多股铜导线）。短路试验：E、1.两端短接，慢摇渐渐加速，在加速过程中表针应当指向零，如加速
11、至120rmin,表针仍不指“0”，该表不能运用。9.2摇测项目：1）绕组及绕组之间（相间）绝缘必需拆除连片，表的E端接一相绕组，1.端接另一相绕组，表的手柄摇至120rmin,表针稳定读指示值，三相绕组摇三次完成。2）绕组对外壳的绝缘（相对地绝缘）不必拆除接线盒内的连片，表的E端接外壳，1.端接三相绕组任一接线端子，表的手柄摇至12Ormin,待表针稳定读指示值。10接地电阻测试仪10.1接线原理图:10.2摇测前的打算：1）检查仪表：（I）外观：完、好、无、损。（2）调整：表针对准基线（机械调零，对准中间一条线。）（3）短路试验（不作开路试验）：边摇手柄，边对准基线，表针不动。（4）检查附
12、件：5m、20m、40m线各一根，两个接地钎子。2）断开中间接点，井除锈。3）按图接线。10.2摇测：人监视现场，另一人边摇边调整刻度盘，使表针对准基线，此时，衣针指的刻度盘读数乘以倍率即接地装置的接地电阻值.1)上空不得及架空线路平行：2 )地下不得及金属管道平行；3 )摇测前必需断开中间接点：4)雷雨天气不得摇测避雷器接地装置。*11Y一降压启动限制线路接线图。(复审必会)11.1 接线原理图：11.2 电器选择及接线：QS3In;FU1.N熔丝：(1.52.5)In:KMN(1.32.0)In;FR(热元件)N(1.1-1.25)In,调整范围(60%100%)整定值：1INFU2:选择
13、RC1A51OA,熔丝15A限制回路导线：不小于1.5mm2的BV线。主回路导线：依据电动机额定电流（估算时按2AKw）选择导线截面积。11.31)限制过程和技术要求:限制过程。合上QS后动：按SB1.（绿）4KMI协助常开闭合3锁KM1.线圈得电一1.KM1.主触头田合二fY接KMY线圈劭KMv主触头闭合-1.KMY协助常闭断开（互锁）待电动机接近额定转速时:KMv主触头断?FM失电SB2（黄、U-1SB2常闭断开一KM线圈失电UKM协助触点闭合（解除互锁）-SB2常开闭仆匕KM.线网用电厂KM,主触头闭合三接运行KM.协助常开闭合（自钺）KM,协助常闭断开（互锁）2）技术要求：（1）只适用
14、于接的电动机：（2）只能轻载或空载启动：（3）可以频繁启动但启动时间不得过长或过短12QJ3型自耦减压启动器内部接线图。12.2抽头的运用原则：当65%的抽头启动困难时，应改为80%的抽头启动（30KW以卜最长启动时间不超过30s,超30s为启动困难）。抽头、启动电压、电流及转矩的关系：380V65%80%启动电压247V304V启动电流0.42Izq0.64Izq启动转矩0.42Mzq0.64Mzq12.3运用留意事项:（I）自耦降压启动器按电动机功率选择：（2）不能频繁启动，两次间隔不少于3分钟：（3）启动时间不得过长或过短，（如启动时间超过2分钟，再启动前需（4）油浸式应采纳25#变压器油，应质好量足;（5）外壳应接零或接地爱护。13单方向自锁正转限制线路接线图13.1 接线原理图及动作原理：13.2 电器选择及接线：QS3In;FU1.2熔丝：(1.5-2.5)In:
