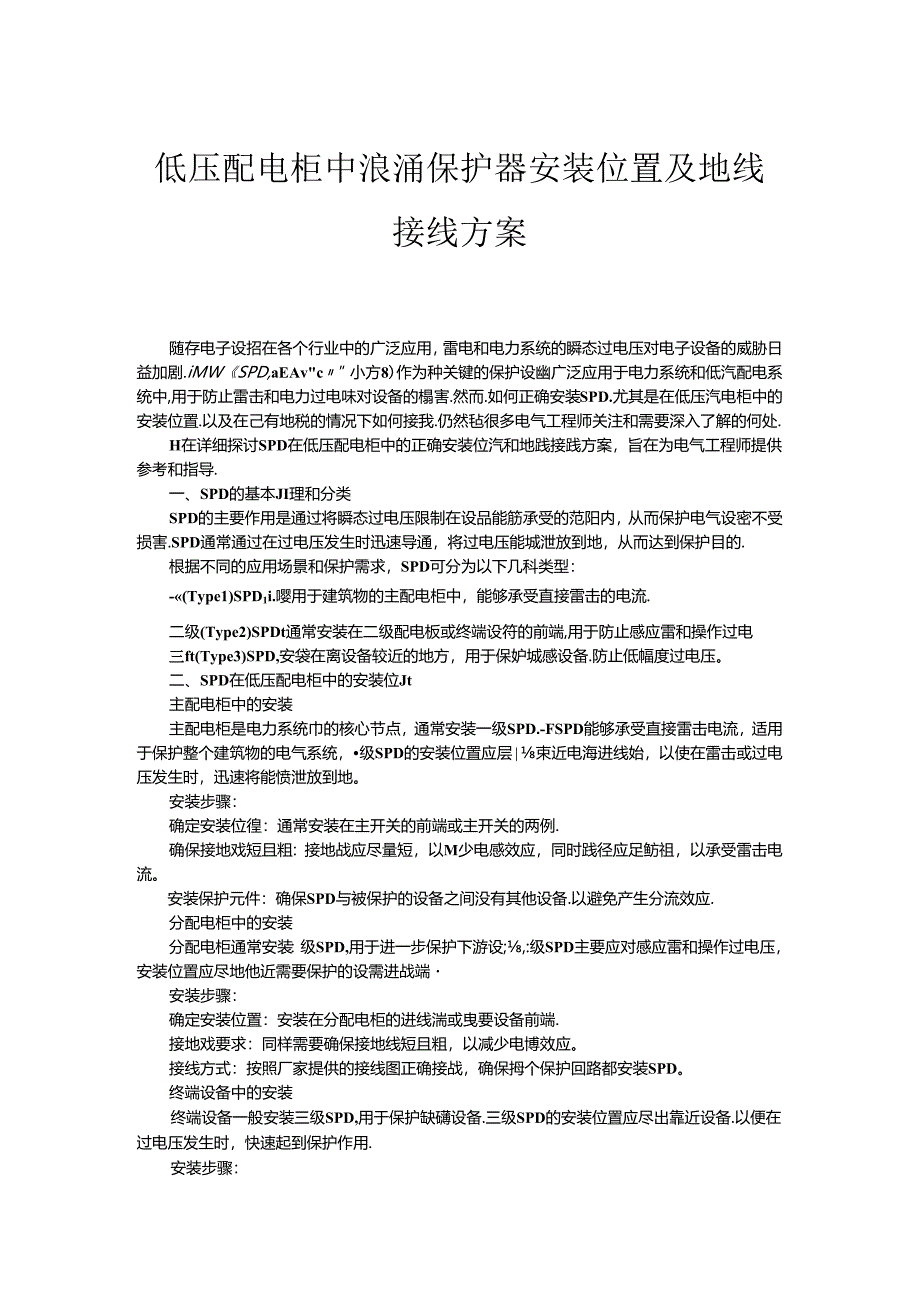

1、低压配电柜中浪涌保护器安装位置及地线接线方案随存电子设招在各个行业中的广泛应用,雷电和电力系统的瞬态过电压对电子设备的威胁日益加剧.iMWSPD,aEAvc”小方8)作为种关键的保护设幽广泛应用于电力系统和低汽配电系统中,用于防止雷击和电力过电味对设备的榻害.然而.如何正确安装SPD.尤其是在低压汽电柜中的安装位置.以及在己有地税的情况下如何接我.仍然毡很多电气工程师关注和需要深入了解的何处.H在详细探讨SPD在低压配电柜中的正确安装位汽和地践接践方案,旨在为电气工程师提供参考和指导.一、SPD的基本JI理和分类SPD的主要作用是通过将瞬态过电压限制在设品能筋承受的范阳内,从而保护电气设密不受
2、损害.SPD通常通过在过电压发生时迅速导通,将过电压能城泄放到地,从而达到保护目的.根据不同的应用场景和保护需求,SPD可分为以下几科类型:-(Type1)SPD1i.嘤用于建筑物的主配电柜中,能够承受直接雷击的电流.二级(Type2)SPDt通常安装在二级配电板或终端设符的前端,用于防止感应雷和操作过电三ft(Type3)SPD,安袋在离设备较近的地方,用于保妒城感设备.防止低幅度过电压。二、SPD在低压配电柜中的安装位Jt主配电柜中的安装主配电柜是电力系统巾的核心节点,通常安装一级SPD.-FSPD能够承受直接雷击电流,适用于保护整个建筑物的电气系统,级SPD的安装位置应层束近电海进线始,
3、以使在雷击或过电压发生时,迅速将能愤泄放到地。安装步骤:确定安装位徨:通常安装在主开关的前端或主开关的两例.确保接地戏短且粗:接地战应尽量短,以M少电感效应,同时践径应足鲂祖,以承受雷击电流。安装保护元件:确保SPD与被保护的设备之间没有其他设备.以避免产生分流效应.分配电柜中的安装分配电柜通常安装:级SPD,用于进一步保护下游设;,:级SPD主要应对感应雷和操作过电压,安装位置应尽地他近需要保护的设需进战端安装步骤:确定安装位置:安装在分配电柜的进线湍或曳要设备前端.接地戏要求:同样需要确保接地线短且粗,以减少电博效应。接线方式:按照厂家提供的接线图正确接战,确保拇个保护回路都安装SPD。终

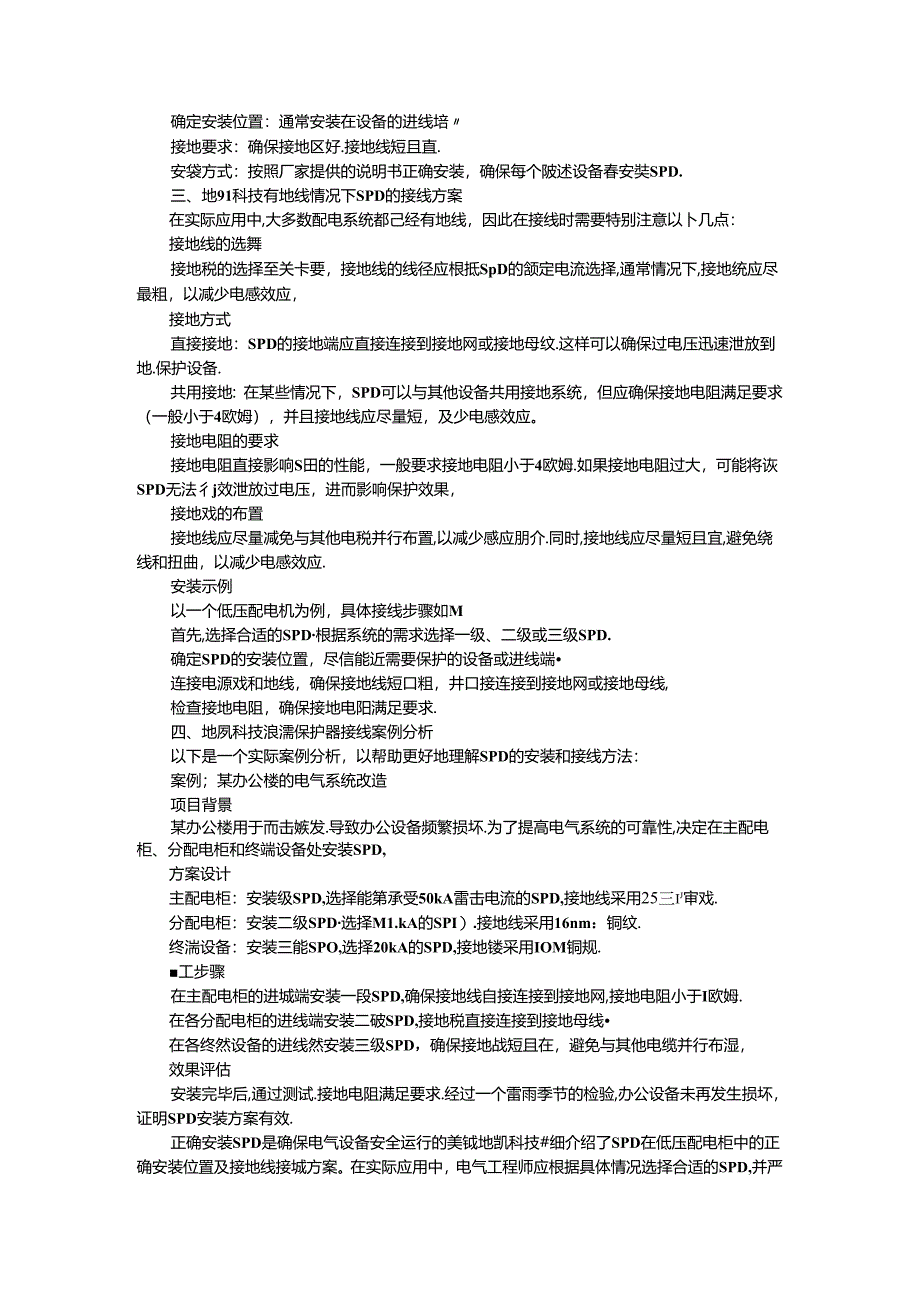

4、端设备中的安装终端设备一般安装三级SPD,用于保护缺礴设备.三级SPD的安装位置应尽出靠近设备.以便在过电压发生时,快速起到保护作用.安装步骤:确定安装位置:通常安装在设备的进线培接地要求:确保接地区好.接地线短且直.安袋方式:按照厂家提供的说明书正确安装,确保每个陂述设备春安奘SPD.三、地91科技有地线情况下SPD的接线方案在实际应用中,大多数配电系统都己经有地线,因此在接线时需要特别注意以卜几点:接地线的选舞接地税的选择至关卡要,接地线的线径应根抵SpD的颔定电流选择,通常情况下,接地统应尽最粗,以减少电感效应,接地方式直接接地:SPD的接地端应直接连接到接地网或接地母纹.这样可以确保过
5、电压迅速泄放到地.保护设备.共用接地:在某些情况下,SPD可以与其他设备共用接地系统,但应确保接地电阻满足要求(一般小于4欧姆),并且接地线应尽量短,及少电感效应。接地电阻的要求接地电阻直接影响S田的性能,一般要求接地电阻小于4欧姆.如果接地电阻过大,可能将诙SPD无法彳j效泄放过电压,进而影响保护效果,接地戏的布置接地线应尽量减免与其他电税并行布置,以减少感应朋介.同时,接地线应尽量短且宜,避免绕线和扭曲,以减少电感效应.安装示例以一个低压配电机为例,具体接线步骤如M首先,选择合适的SPD根据系统的需求选择一级、二级或三级SPD.确定SPD的安装位置,尽信能近需要保护的设备或进线端连接电源戏
6、和地线,确保接地线短口粗,井口接连接到接地网或接地母线,检查接地电阻,确保接地电阳满足要求.四、地夙科技浪濡保护器接线案例分析以下是一个实际案例分析,以帮助更好地理解SPD的安装和接线方法:案例;某办公楼的电气系统改造项目背景某办公楼用于而击嫉发.导致办公设备频繁损坏.为了提高电气系统的可靠性,决定在主配电柜、分配电柜和终端设备处安装SPD,方案设计主配电柜:安装级SPD,选择能第承受50kA雷击电流的SPD,接地线采用25三ij审戏.分配电柜:安装二级SPD选择M1.kA的SPI).接地线采用16nm:铜纹.终湍设备:安装三能SPO,选择20kA的SPD,接地镂采用IOM铜规.工步骤在主配电

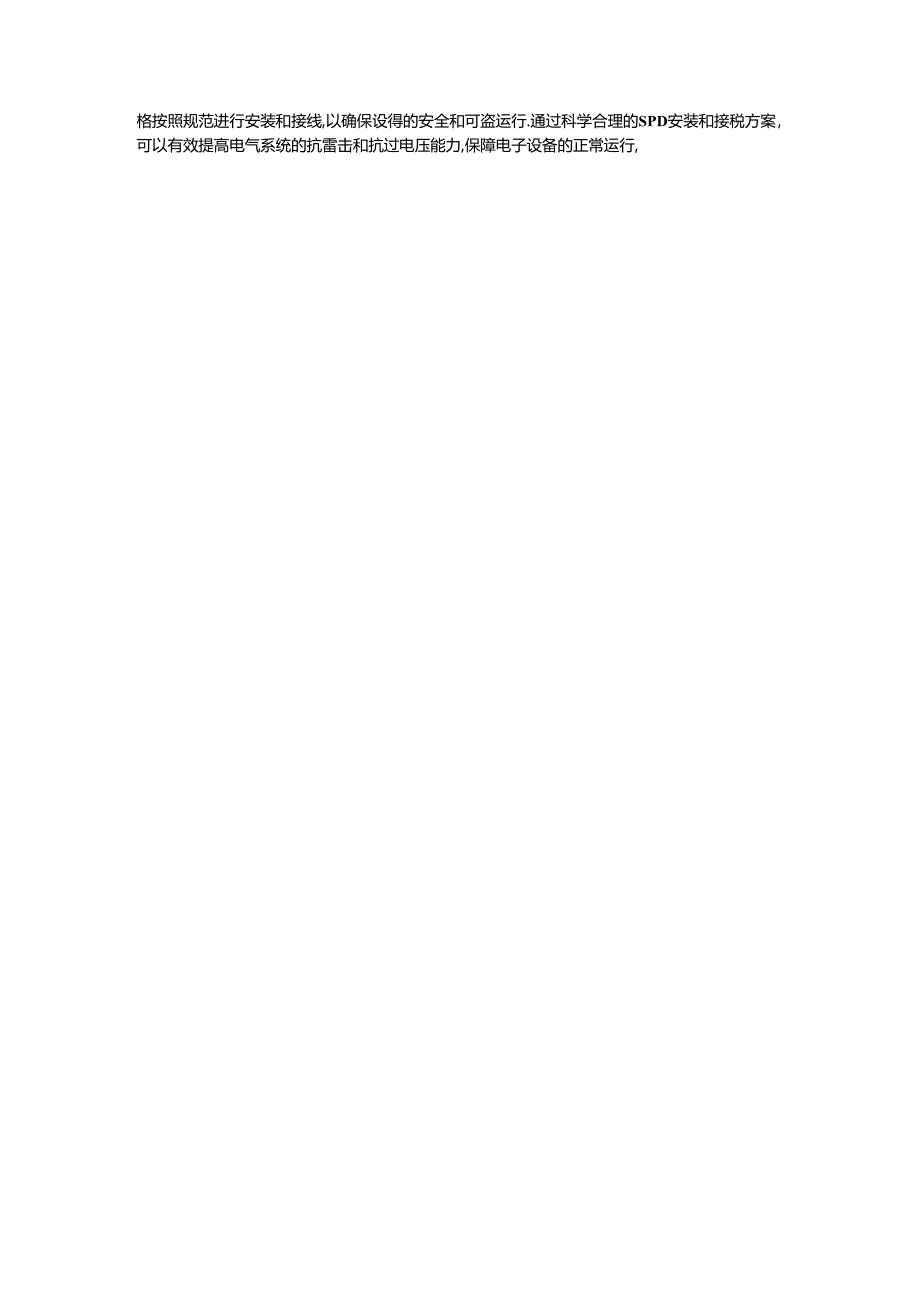

7、柜的进城端安装一段SPD,确保接地线自接连接到接地网,接地电阻小于I欧姆.在各分配电柜的进线端安装二破SPD,接地税直接连接到接地母线在各终然设备的进线然安装三级SPD,确保接地战短且在,避免与其他电缆并行布湿,效果评估安装完毕后,通过测试.接地电阻满足要求.经过一个雷雨季节的检验,办公设备未再发生损坏,证明SPD安装方案有效.正确安装SPD是确保电气设备安全运行的美钺地凯科技#细介绍了SPD在低压配电柜中的正确安装位置及接地线接城方案。在实际应用中,电气工程师应根据具体情况选择合适的SPD,并严格按照规范进行安装和接线,以确保设得的安全和可盗运行.通过科学合理的SPD安装和接税方案,可以有效提高电气系统的抗雷击和抗过电压能力,保障电子设备的正常运行,
