1、第1堂变配电所2第2章低压供、配电系统2第3堂照明系统2第4章防宙接地系统3第5章为防侧击雷和等电位连接实行以下措施：3施工方案4第6章海工打算4第7章施工依次及主要项目的施工方法4第8章调试方案13第9章施工及验收规范和标准17施工进度支配18法工人员组织18主要机具及劳动力需用量支配19第10章施工主要机械、机具、工具19第11章劳动力需用量支配19施工现场平面布置要求20第12章材料、构件堆场及仓库20第13或作业棚、工具棚20第14章办公室20第15章低压开关柜、发电机组的运输路途21质量、平安技术措施21第16堂质量保证措施21第17率平安及现场文明施工措施22第1章支配电所总变配电

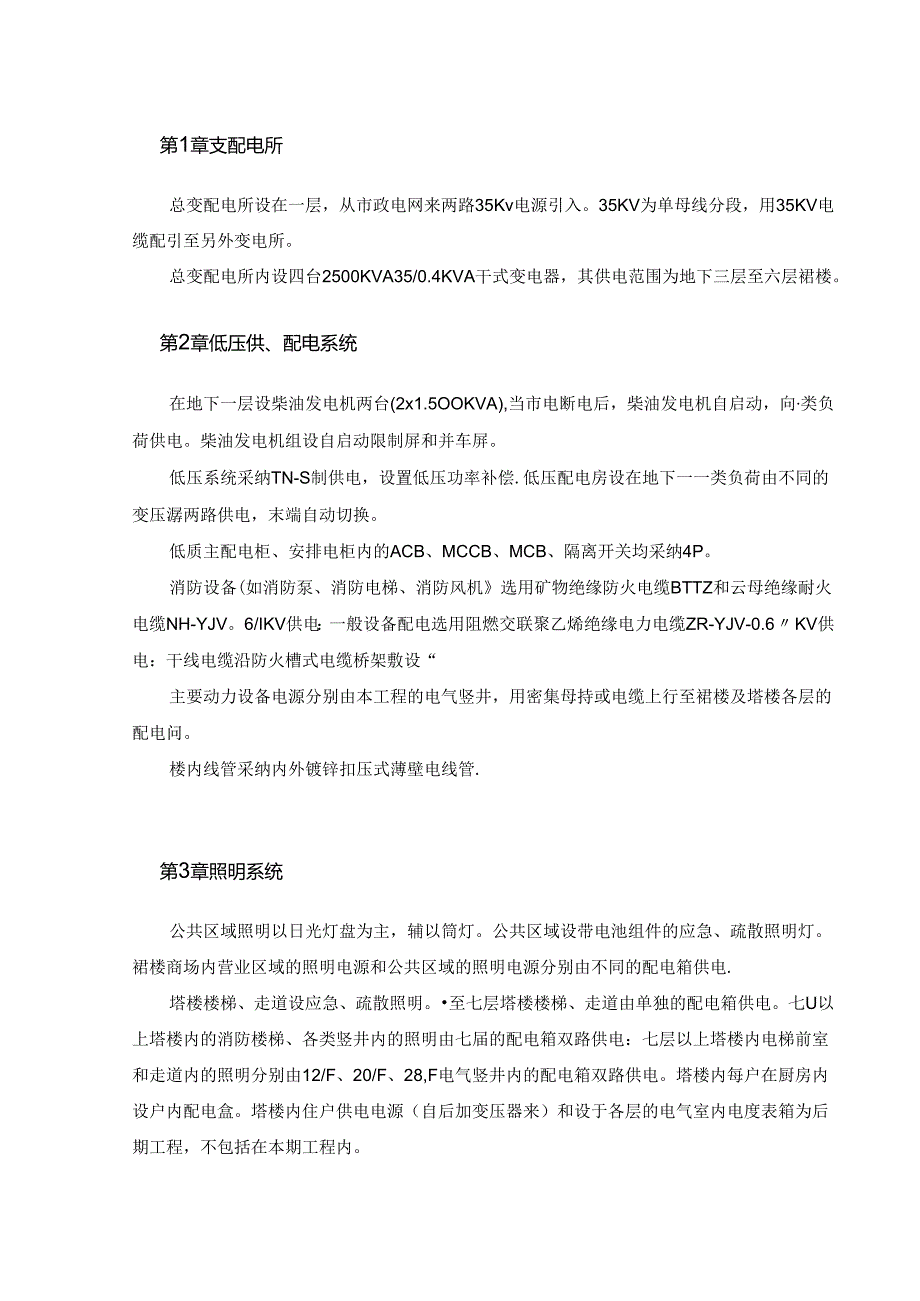

2、所设在一层，从市政电网来两路35Kv电源引入。35KV为单母线分段，用35KV电缆配引至另外变电所。总变配电所内设四台2500KVA35/0.4KVA干式变电器，其供电范围为地下三层至六层裙楼。第2章低压供、配电系统在地下一层设柴油发电机两台(2x1.5OOKVA),当市电断电后，柴油发电机自启动，向类负荷供电。柴油发电机组设自启动限制屏和并车屏。低压系统采纳TN-S制供电，设置低压功率补偿.低压配电房设在地下一一类负荷由不同的变压潺两路供电，末端自动切换。低质主配电柜、安排电柜内的ACB、MCCB、MCB、隔离开关均采纳4P。消防设备(如消防泵、消防电梯、消防风机选用矿物绝缘防火电缆BTTZ
3、和云母绝缘耐火电缆NH-YJV。6/IKV供电：一般设备配电选用阻燃交联聚乙烯绝缘电力电缆ZR-YJV-0.6KV供电：干线电缆沿防火槽式电缆桥架敷设“主要动力设备电源分别由本工程的电气竖井，用密集母持或电缆上行至裙楼及塔楼各层的配电问。楼内线管采纳内外镀锌扣压式薄壁电线管.第3章照明系统公共区域照明以日光灯盘为主，辅以筒灯。公共区域设带电池组件的应急、疏散照明灯。裙楼商场内营业区域的照明电源和公共区域的照明电源分别由不同的配电箱供电.塔楼楼梯、走道设应急、疏散照明。至七层塔楼楼梯、走道由单独的配电箱供电。七U以上塔楼内的消防楼梯、各类竖井内的照明由七届的配电箱双路供电：七层以上塔楼内电梯前室

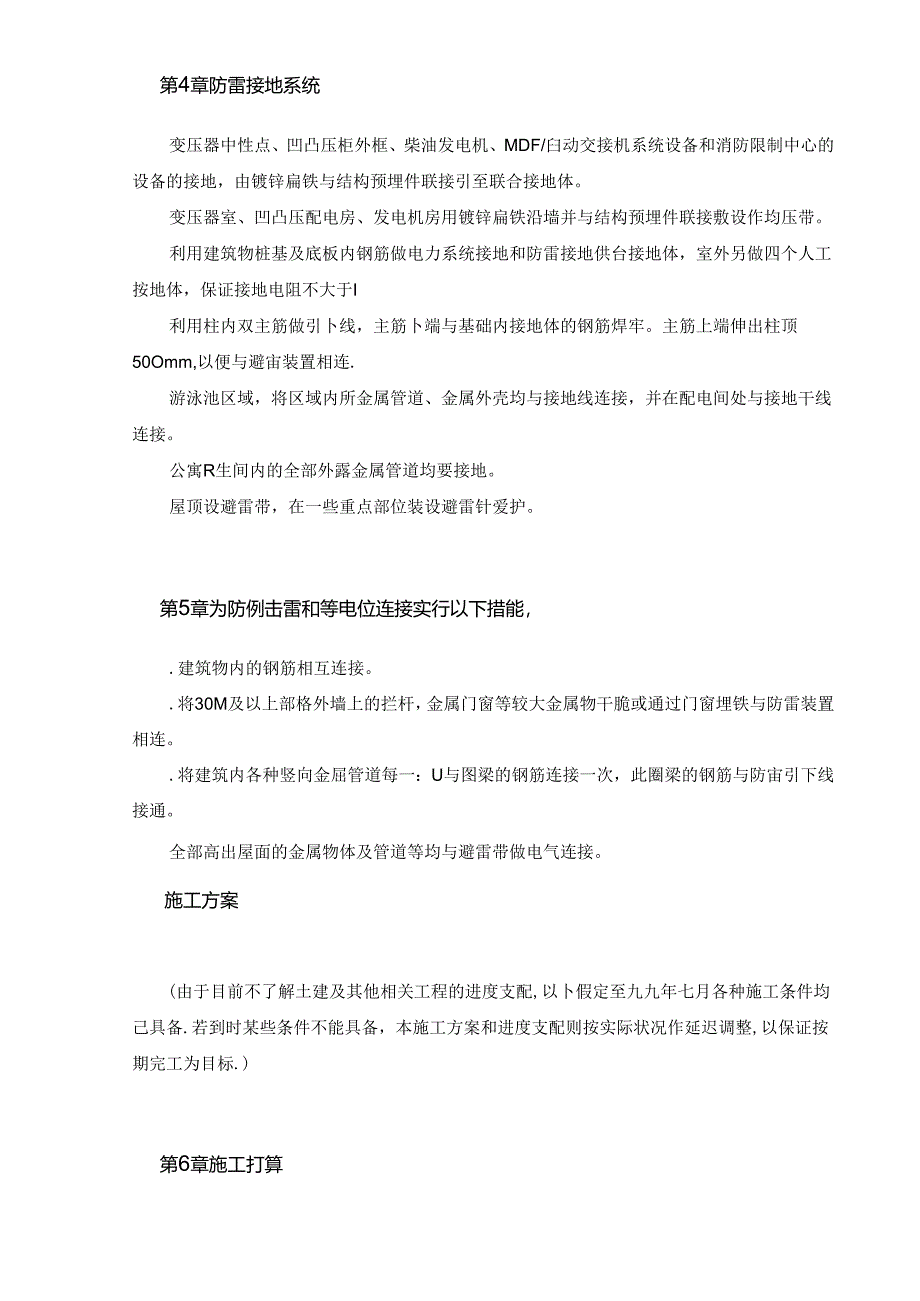

4、和走道内的照明分别由12/F、20/F、28,F电气竖井内的配电箱双路供电。塔楼内每户在厨房内设户内配电盒。塔楼内住户供电电源（自后加变压器来）和设于各层的电气室内电度表箱为后期工程，不包括在本期工程内。第4章防雷接地系统变压器中性点、凹凸压柜外框、柴油发电机、MDF/臼动交接机系统设备和消防限制中心的设备的接地，由镀锌扁铁与结构预埋件联接引至联合接地体。变压器室、凹凸压配电房、发电机房用镀锌扁铁沿墙并与结构预埋件联接敷设作均压带。利用建筑物桩基及底板内钢筋做电力系统接地和防雷接地供台接地体，室外另做四个人工按地体，保证接地电阻不大于I利用柱内双主筋做引卜线，主筋卜端与基础内接地体的钢筋焊牢。
5、主筋上端伸出柱顶50Omm,以便与避宙装置相连.游泳池区域，将区域内所金属管道、金属外壳均与接地线连接，并在配电间处与接地干线连接。公寓R生间内的全部外露金属管道均要接地。屋顶设避雷带，在一些重点部位装设避雷针爱护。第5章为防例击雷和等电位连接实行以下措能，.建筑物内的钢筋相互连接。.将30M及以上部格外墙上的拦杆，金属门窗等较大金属物干脆或通过门窗埋铁与防雷装置相连。.将建筑内各种竖向金屈管道每一：U与图梁的钢筋连接一次，此圈梁的钢筋与防宙引下线接通。全部高出屋面的金属物体及管道等均与避雷带做电气连接。施工方案(由于目前不了解土建及其他相关工程的进度支配,以卜假定至九九年七月各种施工条件均己
6、具备.若到时某些条件不能具备，本施工方案和进度支配则按实际状况作延迟调整,以保证按期完工为目标.)第6章施工打算.熟识图纸、国家规范及地方规范,对设计中存在的问题仔细且核.并在会审中提出解决。.编制好工程量预算,并将预算中的材料分析,提交材料员、机械员作为开工前后各种必要机械、工具材料、非标设备、半成品提前接连进场的依据。.落实好职工和项目部人员的食宿，规划好现场施工,材料的堆放位置及机具设备按置位置。第7章施工依次及主要项目的籁工方法依据土建引来的基准线，结合施工图纸蜴予的座标、标高进行定位、留洞、予埋，由现场项目部组成综合预埋组负贲工程全部预留预埋工作：所用的材质必需试验符合国标，并有生产
7、厂家合格证：管路予埋必需依据图纸施工，管子弯曲半径要大于6D,做好隐藏工程险收记录；钢管于埋小于e5().依据国家规范必需用统接,不得用套管,I1.接好跨接；穿线前先扫管,后穿线,穿线时肯定要带好护门.明管敷设做到横平、登直；箱、柜安装,先检查后安装,接地排应明确且明露：开关、插座、灯位座标必需按图精确无误：线与线,线与零、地绝缘电阻必需在国标范图内；采纳流水施工法,协作土建进行施工,工程调试：先分项调试后,系统调试.最终整体调试,确保工程质信,顺当竣工:动力设备安装：先检杳电机设备绝缘电阻,再检杳线路绝缘电再进行设备试运行。.金J1.线管敷设线工工艺.1.金属线管明敷施工程序及要求.2.施工
8、材料：21.金属线管、金属线盒、梳杰、铜短杯、离墙码、胀管及螺钉。22.电锤、弯管器、套丝器、钢锯弓、锯条、卷尺、圆铿。.3.施工工艺：支、吊架制作定位一箱、盒支架、吊架安装一管子敷设.4.施工要求：.5.管子敷设连接紧密，管口光滑，护口齐全，明配管及其支架平直坚固，排列整齐，管子弯曲处无明显皱折。盒设置正确，固定牢靠，管子进入盒处呦直。51.钢管中间管卡最大距离：敷设方式钢管名称钢管直径(mm)15-2025-30吊架、支架式沿墙敷设厚、薄钢管15M2.0M1.0MI.5M.6.镀锌钢管的跨接接地线宜采纳专用接地线卡跨接。管卡与终端、弯头中点，电气涔具或盒边缘的距离宜为1.50-5(X)MM
9、o.金属线管暗敷的施工程序及要求.1.施工打算：.1.1.材料：金属线管、金属线盒、梳杰、铜短杯、油漆、铁钉、铁丝。.1.2.机具：变弯器、套丝器、钢锯弓、锯条、卷尺、圆铿。.2.工艺流程：熟识图纸一选管一切断一套丝一煨弯一用油漆定位一进行部分管与盒的连接一协作土建施工逐层段预埋管一管与管和管与盒的连接.3.施工要求：.3.1.管子敷设连接紧密，管口光滑，护门齐全，明配管爱护层大于15mm.盒设置正确，固定牢苑，管子进入盒处顺直，钢管在盒内露出的长度小于5mm。.32管子穿过变形健处有补偿装置，补偿装置能活动自如，穿过建筑物和设跷基础处加套爱护管。.33配好管子后凡向上的立管和现浇混凝土内的管
10、，应留意爱护，在浇潴混凝土时，不能使管、盒位移。.金属线槽敷设施工工艺.1.施工材料.1.1.金属线槽、金属线槽支架、线槽附件、膨胀螺栓。12电焊机、切割机、冲击钻、手电钻、钢锯、锯条,线坠、粉线袋、卷尺.2.施工程序：21.线槽桢固定牢苑、横平竖直、盖板无赳角，线槽连接处，接口应严密整齐，线槽内外清洁无污染。22 .支、吊架固定方法应正豳，固定坚固，平盛或垂直。23 .金屉线槽敷设时，一般在直线段固定间距在1.5M左右,在线槽时首端、终端、分支、转角、接头处不应大于0.5M。24金属线槽应牢弁接地(采纳铜片短接)。.电缆桥架安装篇工工艺.1.施工程序：支、吊架制作桥架选型外观检查部分畤通制作
11、支吊架安装桥架组装敷设电缆2.桥架选型：桥架应严格依据图纸的规格55号进行施工，不得擅自改动。各类弯通及附件，应适合工程布置条件，并与桥架配套.3.外观检查：桥架产品应有装箱清单，产品合格证及出厂检验报告。板材厚度应满意下表要求：桥架表面应平整,光滑、匀称，不起皮，无气泡水泡.焊缝表面不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。托盘桥架宽度(mm)允许最小厚度(mm)82.5.4.支架制作:其制作材料如下:桥架角铁被锌吊杆膨胀螺栓6(X)x1.5()50x512M12x8()600x15050x52M12x8()600x15040x42M12x806x1.5040x4I2M12x80600x15
12、030x3I2M8x60600x15030x312M8x60支架制作宜采纳切割机、曲线例或钢锯进行加工,不得用电焊机或氧气乙烘割眼钵铜.支架制作完工，应除绣后再刷上防绣漆，才能安装。.5.弯通制作:电缆桥架部分异形弯头，假如须要进行现场加工，立采纳锯、切、钻、抑等手段,不得用氧气乙烘割焊.以免破坏油漆。假如掉漆面积大于2mm2,应补刷同色油漆。.6.支吊架安装：电缆桥架水平敷设时，支掾跨距一般为1.5m-3m,垂直敷设时，固定点间距不宜大于2m。安装前应弹线定位，安装后应横平竖直。.7.桥架组装：71.电缆桥架直线段和弯通的侧边均有螺栓连接孔。当桥架的直线段之间、直线段与弯通之间须耍连接时,可
13、用直线连接板（干脆板）进行连接.连接两段不同宽度或淘度桥架可配置变宽连接板（变宽板）或变窗连接板（变高板），桥架分支、引上、引下处宜有适当的弯通，如受空间限制可用绞链连接板。电缆桥架的末端,应运用终端板。72.桥架配管应运用钢管，需开孔时，应用开孔机开孔。开孔处应切口整齐,管孔径吻合，严禁用气、电焊割孔。连接时应运用或接线盒固定。,7.3.电缆桥架在穿防火墙及防火楼板时，应实行防火隔离措施，防止火灾沿线路延燃。在洞口处应安装护边角铁，电缆穿堵时，用泡沫石棉毡把洞堵严,培洞两侧应用隔板将泡沫石棉比爱护起来。.8.桥架接地:为了保证电缆桥架系统具有牢耗的电气连接并接地.在连接处采纳BVR6mm2双
14、色线进行跨接。连接处应刮去油漆，以保证牢靠接地。.电缜敷设*工工艺.1.施工程序电缆检查电缆敷设挂标记牌盖桥架盖板.2.电缆检杳电缆及其附件到达现场场所或电缆敷设前应进行检查：21.产品的技术文件应齐全；22电缆型号、规格、长度应符合设计及订货要求，附件应齐全；23电缆外观应无损伤、绝缘良好,电缆封端应严密，当对电缆外观芍怀疑时，应进行潮湿推断或试验.24.电缆敷设前应对电缆进行绝缘摇测或耐压试验。IKV以卜电缆用IKv摇表摇测线与线间及对地的绝缘电阻应不小于IOMQ,电缆测试完毕，应用橡皮包布密封后再用黑色布包好。3电缆沿桥架敷设电缆敷设前，应防止电缆排列不整齐,交叉严峻，须事先将电缆排列好
