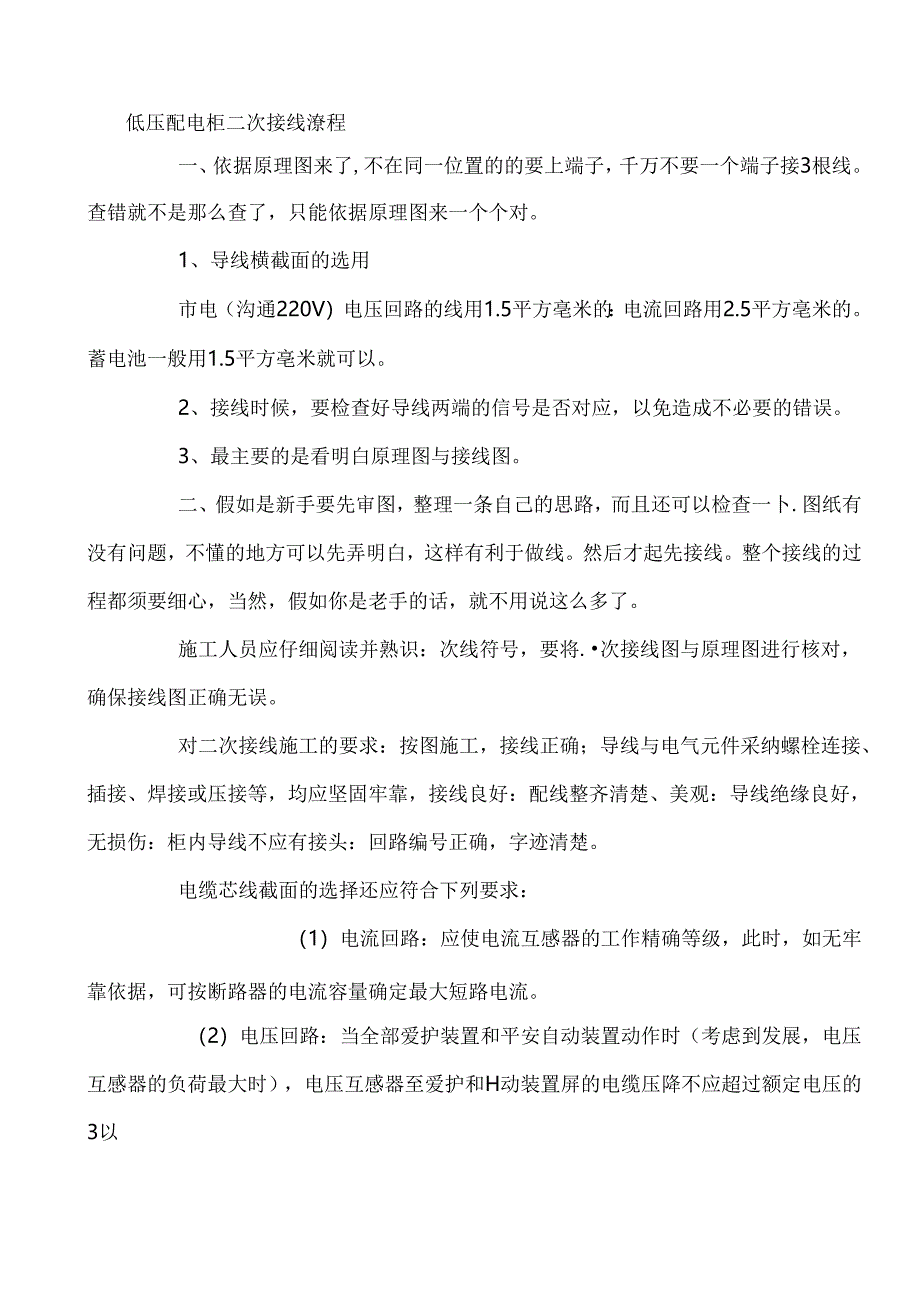

1、低压配电柜二次接线潦程一、依据原理图来了,不在同一位置的的要上端子，千万不要一个端子接3根线。查错就不是那么查了，只能依据原理图来一个个对。1、导线横截面的选用市电（沟通220V）电压回路的线用1.5平方亳米的：电流回路用2.5平方亳米的。蓄电池一般用1.5平方亳米就可以。2、接线时候，要检查好导线两端的信号是否对应，以免造成不必要的错误。3、最主要的是看明白原理图与接线图。二、假如是新手要先审图，整理一条自己的思路，而且还可以检查一卜.图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。然后才起先接线。整个接线的过程都须要细心，当然，假如你是老手的话，就不用说这么多了。施工人员应仔细阅读

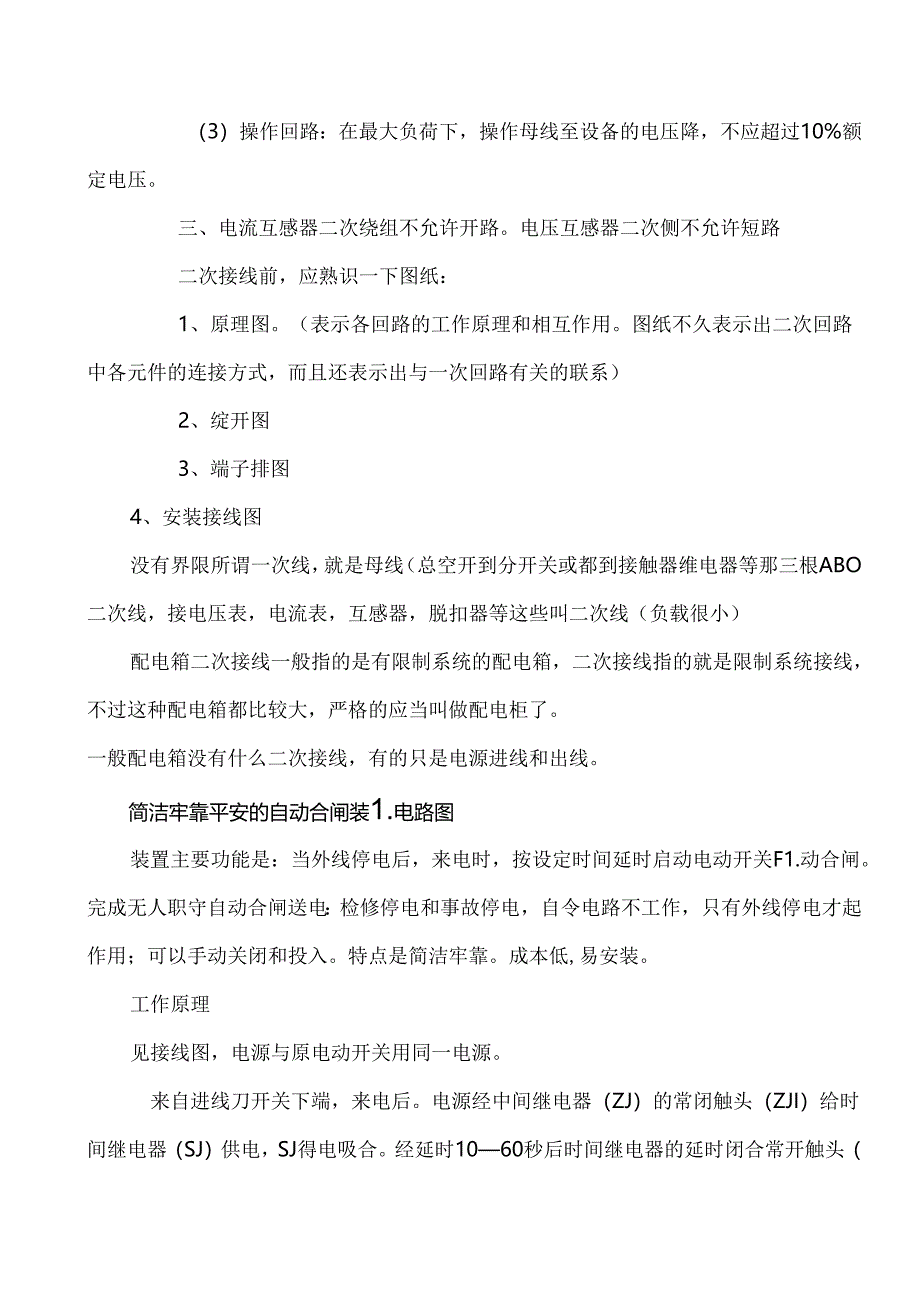

2、并熟识：次线符号，要将.次接线图与原理图进行核对，确保接线图正确无误。对二次接线施工的要求：按图施工，接线正确；导线与电气元件采纳螺栓连接、插接、焊接或压接等，均应坚固牢靠，接线良好：配线整齐清楚、美观：导线绝缘良好，无损伤：柜内导线不应有接头：回路编号正确，字迹清楚。电缆芯线截面的选择还应符合下列要求：（1）电流回路：应使电流互感器的工作精确等级，此时，如无牢靠依据，可按断路器的电流容量确定最大短路电流。（2）电压回路：当全部爱护装置和平安自动装置动作时（考虑到发展，电压互感器的负荷最大时），电压互感器至爱护和H动装置屏的电缆压降不应超过额定电压的3以（3）操作回路：在最大负荷下，操作母线至
3、设备的电压降，不应超过10%额定电压。三、电流互感器二次绕组不允许开路。电压互感器二次侧不允许短路二次接线前，应熟识一下图纸：1、原理图。（表示各回路的工作原理和相互作用。图纸不久表示出二次回路中各元件的连接方式，而且还表示出与一次回路有关的联系）2、绽开图3、端子排图4、安装接线图没有界限所谓一次线，就是母线（总空开到分开关或都到接触器维电器等那三根ABO二次线，接电压表，电流表，互感器，脱扣器等这些叫二次线（负载很小）配电箱二次接线一般指的是有限制系统的配电箱，二次接线指的就是限制系统接线，不过这种配电箱都比较大，严格的应当叫做配电柜了。一般配电箱没有什么二次接线，有的只是电源进线和出线。

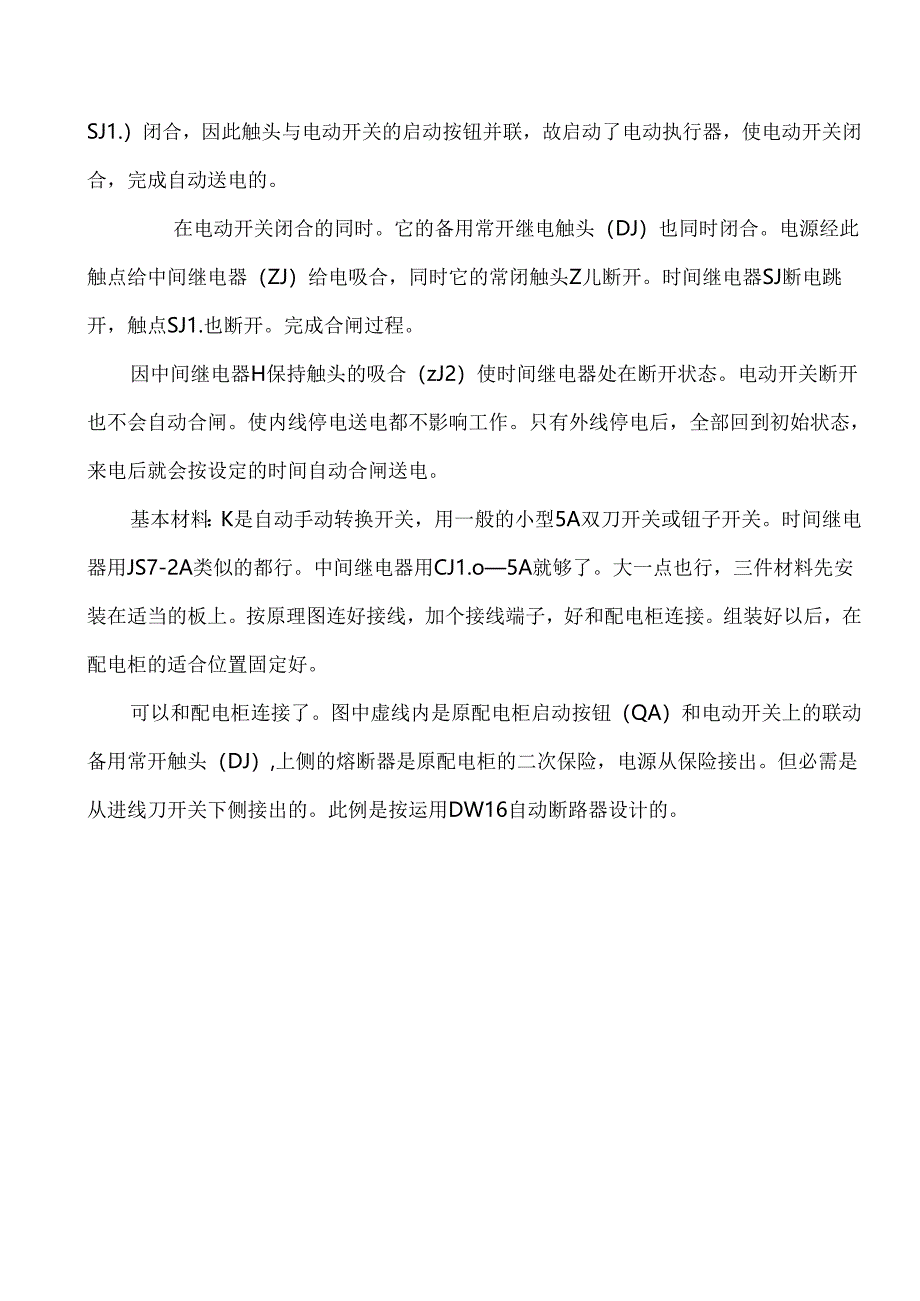

4、简洁牢靠平安的自动合闸装1.电路图装置主要功能是：当外线停电后，来电时，按设定时间延时启动电动开关F1.动合闸。完成无人职守自动合闸送电：检修停电和事故停电，自令电路不工作，只有外线停电才起作用；可以手动关闭和投入。特点是简洁牢靠。成本低,易安装。工作原理见接线图，电源与原电动开关用同一电源。来自进线刀开关下端，来电后。电源经中间继电器（ZJ）的常闭触头（ZJI）给时间继电器（SJ）供电，SJ得电吸合。经延时1060秒后时间继电器的延时闭合常开触头（SJ1.）闭合，因此触头与电动开关的启动按钮并联，故启动了电动执行器，使电动开关闭合，完成自动送电的。在电动开关闭合的同时。它的备用常开继电触头（
5、DJ）也同时闭合。电源经此触点给中间继电器（ZJ）给电吸合，同时它的常闭触头Z儿断开。时间继电器SJ断电跳开，触点SJ1.也断开。完成合闸过程。因中间继电器H保持触头的吸合（zJ2）使时间继电器处在断开状态。电动开关断开也不会自动合闸。使内线停电送电都不影响工作。只有外线停电后，全部回到初始状态，来电后就会按设定的时间自动合闸送电。基本材料：K是自动手动转换开关，用一般的小型5A双刀开关或钮子开关。时间继电器用JS7-2A类似的都行。中间继电器用CJ1.o5A就够了。大一点也行，三件材料先安装在适当的板上。按原理图连好接线，加个接线端子，好和配电柜连接。组装好以后，在配电柜的适合位置固定好。可
6、以和配电柜连接了。图中虚线内是原配电柜启动按钮（QA）和电动开关上的联动备用常开触头（DJ）,上侧的熔断器是原配电柜的二次保险，电源从保险接出。但必需是从进线刀开关下侧接出的。此例是按运用DW16自动断路器设计的。其他电动开关都可以参照此原理。留意事项1.安装调试时断开负荷，用进线刀开关做模拟停电送电试运行。调好延时时间，多台配电柜和多回路可适当错开合闸时间，以防同时合闸形成浪涌电流冲击设备。2.当遇停电时，肯定要看清停电缘由，是外线停电可不必处理，来电时会自动合闸，走内线停电。就要弄清是人为停电还是事故停电。处理完善后手动合闸。内线检修须要停电时。可将自动手动开关切换到手动位置（关断），不必考虑闩合装置的影响，按正常程序操作。3.此装置可以用到任何电动开关上。二次储能启动开关须要简洁改造一下才行。条龙管理系统结构图r*iM*UMErnr!1.CWIQOMWI1.O三才”整。三午Cfnn出丁力电各家居智能配线箱安装实例图第厅噬卜郁弱螭.f,nJPrkr三八肝入户Z-11I向缚律家居智能配线晶
