1、低压配电装及线路设计规范GBJ5483主编部门；中华人民共和国机械工业部批准部门：中华人民共和国国家安排委员会试行日期：1984年6月I日I!I(itiiM(iiiatMttt*tti(2*3力.-.i一3其次节对建筑物的要求-,一“J,r-4?fipy章配电觌路的爱护”“4第k章配电线腾的侬设11m.5第f绝蜂号战布线.JJ1.布7第Z1.节插母安8UgIY第一章总则第1.0.1条低压用电装置及线路设计必需仔细执行国家的技术羟济政策.并应做到保障人身平安、供电牢粕、电能顺吊公格、技术先进和经济合理.第1.0.2条低压配电装置及线路的设计，应做到安装维护便利。第1.0.3条低质配电装置及线路的
2、设计.应节约有色金械.并应仔细费彻以辐代铜的技术政策.第1.0.4条本规范适用于新建工程的100O伏以卜的配电装冏及戏路设计.第1.0.5条低压汽电装置及线路改计，尚应符合现行的有关国家标准和规范的规定.其次章电得和导体的选择-15电的选撵第2.1条选择低压电器时,应符合下列要求：一、符合工作电压、电流、制率、精确等级和运用环境的要求：二、配电电器应尽量满懑在蚯路条件卜的动检定和热稳定：三、断开短路电流用的电器,应尽用满意在短路条件下的通断实力.第2.1.2条裟翼电器在短路时的通断实力，应采纳短路电流的周期正最有效值，并应考虑电动机的反馈影响，第2.1.3条确定短路电流时所采纳的计克接线方式,

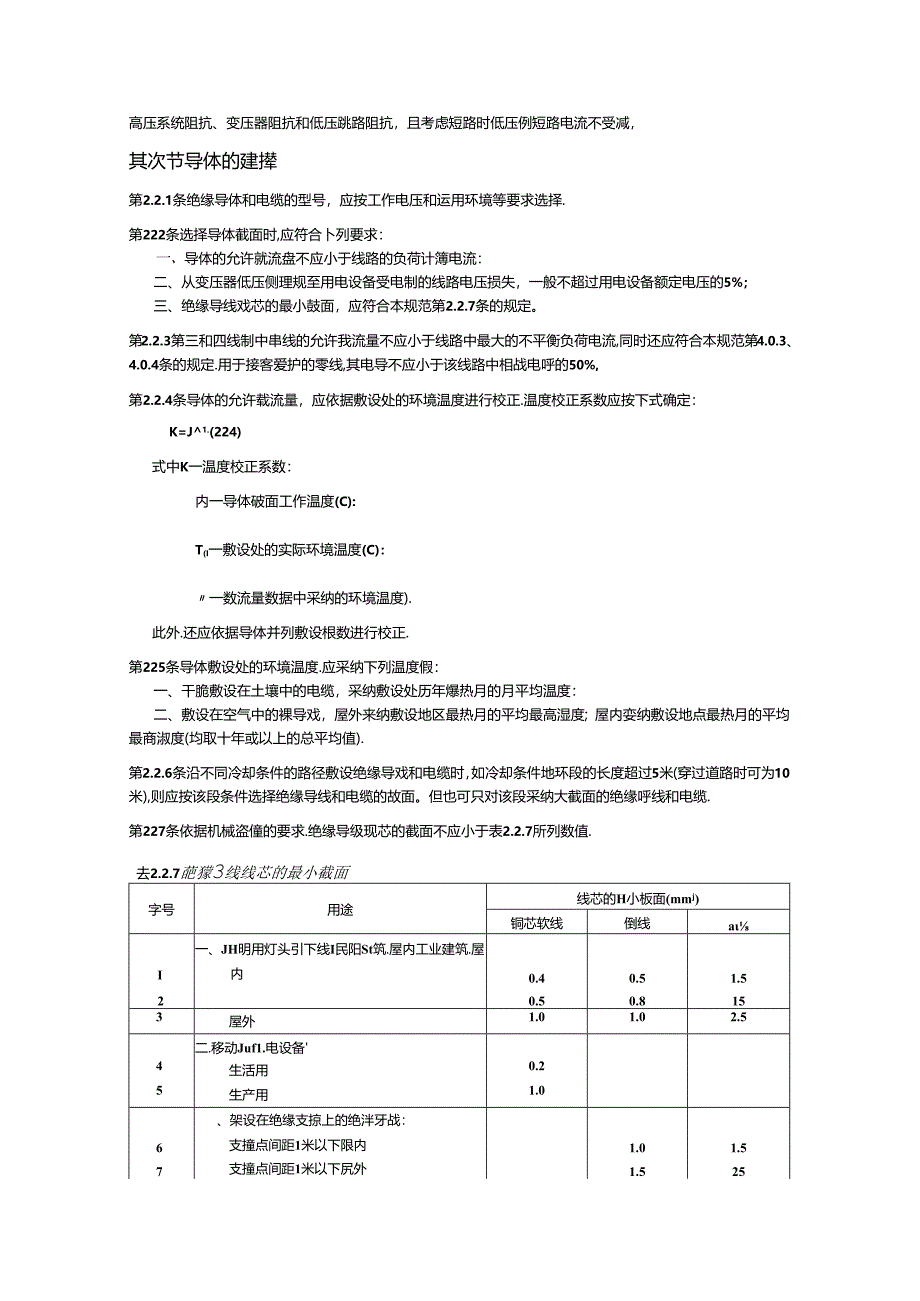

3、应为可能发生最大短路电流的正常接线方式.同时，可只计及高压系统阻抗、变压器阻抗和低压跳路阻抗，且考虑短路时低压例短路电流不受减，其次节导体的建撵第2.2.1条绝缘导体和电缆的型号，应按工作电压和运用环境等要求选择.第222条选择导体截面时,应符合卜列要求：一、导体的允许就流盘不应小于线路的负荷计簿电流：二、从变压器低压侧理规至用电设备受电制的线路电压损失，一般不超过用电设备额定电压的5%；三、绝缘导线戏芯的最小鼓面，应符合本规范第2.2.7条的规定。第2.2.3第三和四线制中串线的允许我流量不应小于线路中最大的不平衡负荷电流,同时还应符合本规范第4.0.3、4.0.4条的规定.用于接客爱护的零
4、线,其电导不应小于该线路中相战电呼的50%,第2.2.4条导体的允许载流量，应依据敷设处的环境温度进行校正.温度校正系数应按下式确定：K=J1.(224)式中K一温度校正系数：内一导体破面工作温度(C):T(I一敷设处的实际环境温度(C)：一数流量数据中采纳的环境温度).此外.还应依据导体并列敷设根数进行校正.第225条导体敷设处的环境温度.应采纳下列温度假：一、干脆敷设在土壤中的电缆，采纳敷设处历年爆热月的月平均温度：二、敷设在空气中的裸导戏，屋外来纳敷设地区最热月的平均最高湿度；屋内娈纳敷设地点最热月的平均最商淑度(均取十年或以上的总平均值).第2.2.6条沿不同冷却条件的路径敷设绝缘导戏
5、和电缆时，如冷却条件地环段的长度超过5米(穿过道路时可为10米),则应按该段条件选择绝缘导线和电缆的故面。但也可只对该段采纳大截面的绝缘呼线和电缆.第227条依据机械盗僮的要求.绝缘导级现芯的截面不应小于表2.2.7所列数值.去2.2.7葩獴3线线芯的最小截面字号用途线芯的H小板面(mmj)铜芯软线倒线aI2一、JH明用灯头引下线I民阳St筑.屋内工业建筑.屋内0.40.50.50.81.5153屋外1.01.02.5二.移动Juf1.电设备4生活用0.25生产用1.0、架设在绝缘支掠上的绝泮牙战：6支撞点间距1米以下限内1.01.57支撞点间距1米以下尻外1.5258支撑点间距2米及以下屋内

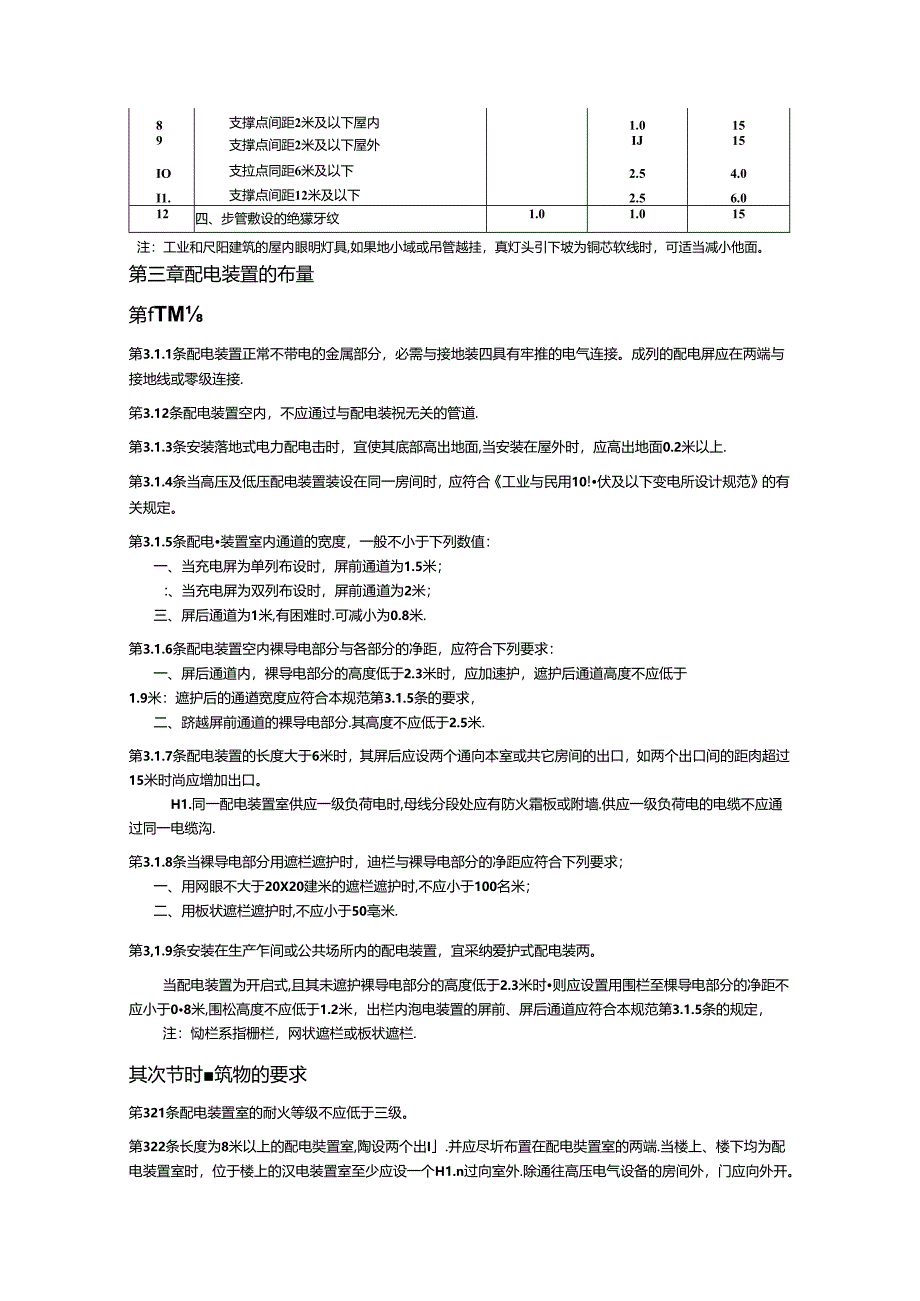

6、1.0159支撑点间距2米及以下屋外IJ15IO支拉点同距6米及以下2.54.0I1.支撑点间距12米及以下2.56.012四、步管敷设的绝獴牙纹1.01.015注：工业和尺阳建筑的屋内眼明灯具,如果地小域或吊管越挂，真灯头引下坡为铜芯软线时，可适当减小他面。第三章配电装置的布量第fTM第3.1.1条配电装置正常不带电的金属部分，必需与接地装四具有牢推的电气连接。成列的配电屏应在两端与接地线或零级连接.笫3.12条配电装置空内，不应通过与配电装祝无关的管道.第3.1.3条安装落地式电力配电击时，宜使其底部高出地面,当安装在屋外时，应高出地面0.2米以上.第3.1.4条当高压及低压配电装置装设在
7、同一房间时，应符合工业与民用10!伏及以下变电所设计规范的有关规定。第3.1.5条配电装置室内通道的宽度，一般不小于下列数值：一、当充电屏为单列布设时，屏前通道为1.5米；:、当充电屏为双列布设时，屏前通道为2米；三、屏后通道为1米,有困难时.可减小为0.8米.第3.1.6条配电装置空内裸导电部分与各部分的净距，应符合下列要求：一、屏后通道内，裸导电部分的高度低于2.3米时，应加速护，遮护后通道高度不应低于1.9米：遮护后的通遒宽度应符合本规范第3.1.5条的要求，二、跻越屏前通道的裸导电部分.其高度不应低于2.5米.第3.1.7条配电装置的长度大于6米时，其屏后应设两个通向本室或共它房间的出
8、口，如两个出口间的距肉超过15米时尚应增加出口。H1.同一配电装置室供应一级负荷电时,母线分段处应有防火霜板或附墙.供应一级负荷电的电缆不应通过同一电缆沟.笫3.1.8条当裸导电部分用遮栏遮护时，迪栏与裸导电部分的净距应符合下列要求；一、用网眼不大于20X20建米的遮栏遮护时,不应小于100名米；二、用板状遮栏遮护时,不应小于50亳米.第3,1.9条安装在生产乍间或公共场所内的配电装置，宜采纳爱护式配电装两。当配电装置为开启式,且其未遮护裸导电部分的高度低于2.3米时则应设置用围栏至棵导电部分的净距不应小于08米,围松高度不应低于1.2米，出栏内泡电装置的屏前、屏后通道应符合本规范第3.1.5
9、条的规定，注：恸栏系指栅栏，网状遮栏或板状遮栏.其次节时筑物的要求笫321条配电装置室的耐火等级不应低于三级。第322条长度为8米以上的配电奘置室,陶设两个出I.并应尽圻布置在配电奘置室的两端.当楼上、楼下均为配电装置室时，位于楼上的汉电装置室至少应设一个H1.n过向室外.除通往高压电气设备的房间外，门应向外开。第323条配电装置室的天枷应刷白，墙面宜抹灰刷白,地面般采纳水滉抹面并压光。电缆沟应实行防水措施.第324条有人值班的配电装置室，应尽M采纳自然聚光,灰冷地区应设采暖装置，在燥热地区并应实行隔热等措施。第四章配电线路的爱护第404条配电线路应袋设短路爱护-用电系统的各级爱护之间宜有选择
10、性地协作.当不能符合此要求时，应尽量使低压侧笫级宠护有选择性动作，第4.0.2条熔阍器的熔体额定电流或自动开关过电流脱扣器的整定电波.应尽壮接近但不小于被爱护跳路的负荷计扎电液，同时应保证在出现正常的短时过负荷时（如我路中电动机的起动或白起动等），组护装濯不致将被爱护线路断开，第4.0.3条配电线路采纳熔断器作短路爱护时,熔体或导体截面的选择应符合下列规定：一、熔断器熔体的额定电流，不应大于电缆或穿管绝缘导规允许敦流量的2.5倍，或明敷绝缘导我允许我流最的15倍，二、在被爱护线路的末端发生卜列短路时,其知路电流值不应小于络新器培体额定电流的4倍。1 .中性点干脆接地网络中的球相接地短路：2 .
11、中性点不接地网络中的两相短跖.第4.0.4条配电段路来纳自动开关作用路卷护时，整定电流应符合卜列要求：一、当采纳只带瞬时或短延时过电流脱扣器的自动开关时.脱扣潜的整定电流，应躲过短时过负荷电流，修定电流与导体允许我液状的比例不作规定.二、当采纳带有K延时过电流脱扣器和瞬时或短延时过电流脱拉器的白动开关时，其长廷时过电流脱扣器的用定电流，应依据返回电流以信的要求，一般不大于绝缘导线或电缆允许载流量的1倍,其动作时间应躲过短时过负荷电波的持续时间.三、在被爱护浅路的末端发生下列短路时，其短路电流不应小于自动开关瞬时或短延时过电流脱扣器整定电流的15倍.1 .中性点干脆接地网络中的单相接地短路：2
12、.中性点不接地网络中的两相短路.第405条用白动开关爱护的战略，当末然维格短路电流难以达到本规范第4。4条娈求时,可采纳零序笈护或采纳带有长延时过电流脱扣器的自动开关。如选用长超时过电流脱扣器时.在短路电流作用下其动作时间不应大于15秒.第4.0.6条下列线路应装设过负荷爱护：一、居住建筑、重要的任阵以及公共建筑中的照明线路：二、有可能长时间过负荷的电力线跣（不包括裸导体）；三、在燃烧体或难燃烧体的建筑物结物上，采纳有延燃性外层的绝缘导线的明敦线路,第4。7条奘设过负荷爱护的配电线路具绝缘导践、电缆的允许我流量,不应小于熔断器熔体额定电流的1.25倍或自动开关长廷时过电流脱扣器整定电流的1.25倍，第4.0.8条在配电处路的导体故面域小处、配电城路分支处或爱护须有选择性的地方，均应装设爱护电器,但符合本规范第4.0.9条规定者除外.爱护电器应装设在被爱护线路与电源我路的连接处.有困酢时，可奘设在距离连接点3米以内使手操作和维护的地方。当从而处的干城向卜
