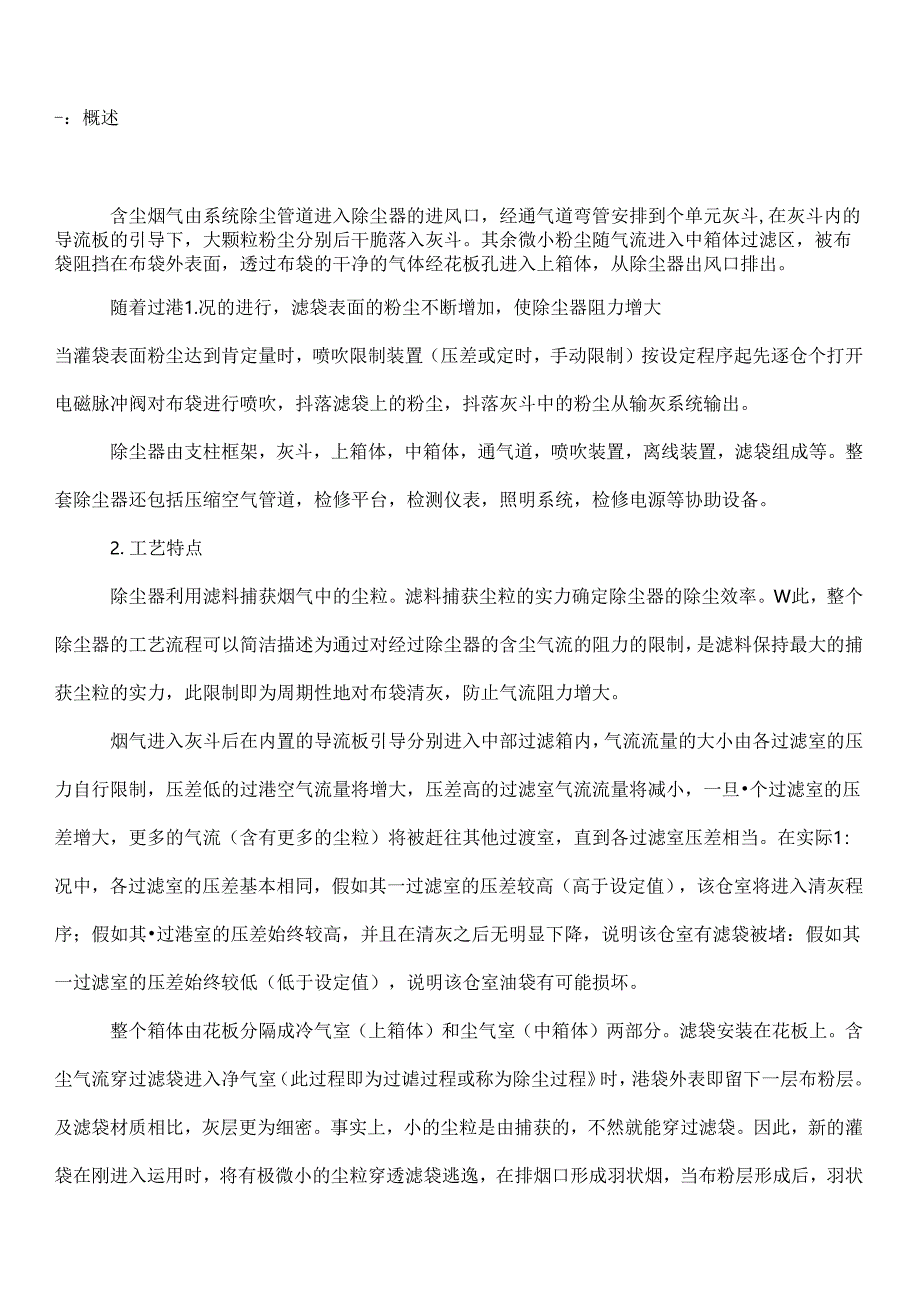

1、低压脉冲袋式除尘器工作原理工作原理布袋除尘器工作原理离钱口离统翱出风通道喷吹系统出风口对滩4fcQ1.K-；，二TIZx)-z,Ir3-:二/7/ir-;三7一、J花板zygxzMY6室海袋口s1.C.J777,*仓空,嗔吹甘中IS体；I-.7本上一，支林叙柒,/手动调节脚-：概述含尘烟气由系统除尘管道进入除尘器的进风口，经通气道弯管安排到个单元灰斗,在灰斗内的导流板的引导下，大颗粒粉尘分别后干脆落入灰斗。其余微小粉尘随气流进入中箱体过滤区，被布袋阻挡在布袋外表面，透过布袋的干净的气体经花板孔进入上箱体，从除尘器出风口排出。随着过港1.况的进行，滤袋表面的粉尘不断增加，使除尘器阻力增大当灌袋表
2、面粉尘达到肯定量时，喷吹限制装置（压差或定时，手动限制）按设定程序起先逐仓个打开电磁脉冲阀对布袋进行喷吹，抖落滤袋上的粉尘，抖落灰斗中的粉尘从输灰系统输出。除尘器由支柱框架，灰斗，上箱体，中箱体，通气道，喷吹装置，离线装置，滤袋组成等。整套除尘器还包括压缩空气管道，检修平台，检测仪表，照明系统，检修电源等协助设备。2.工艺特点除尘器利用滤料捕获烟气中的尘粒。滤料捕获尘粒的实力确定除尘器的除尘效率。W此，整个除尘器的工艺流程可以简洁描述为通过对经过除尘器的含尘气流的阻力的限制，是滤料保持最大的捕获尘粒的实力，此限制即为周期性地对布袋清灰，防止气流阻力增大。烟气进入灰斗后在内置的导流板引导分别进入
3、中部过滤箱内，气流流量的大小由各过滤室的压力自行限制，压差低的过港空气流量将增大，压差高的过滤室气流流量将减小，一旦个过滤室的压差增大，更多的气流（含有更多的尘粒）将被赶往其他过渡室，直到各过滤室压差相当。在实际1：况中，各过滤室的压差基本相同，假如其一过滤室的压差较高（高于设定值），该仓室将进入清灰程序；假如其过港室的压差始终较高，并且在清灰之后无明显下降，说明该仓室有滤袋被堵：假如其一过滤室的压差始终较低（低于设定值），说明该仓室油袋有可能损坏。整个箱体由花板分隔成冷气室（上箱体）和尘气室（中箱体）两部分。滤袋安装在花板上。含尘气流穿过滤袋进入净气室（此过程即为过谑过程或称为除尘过程时，港

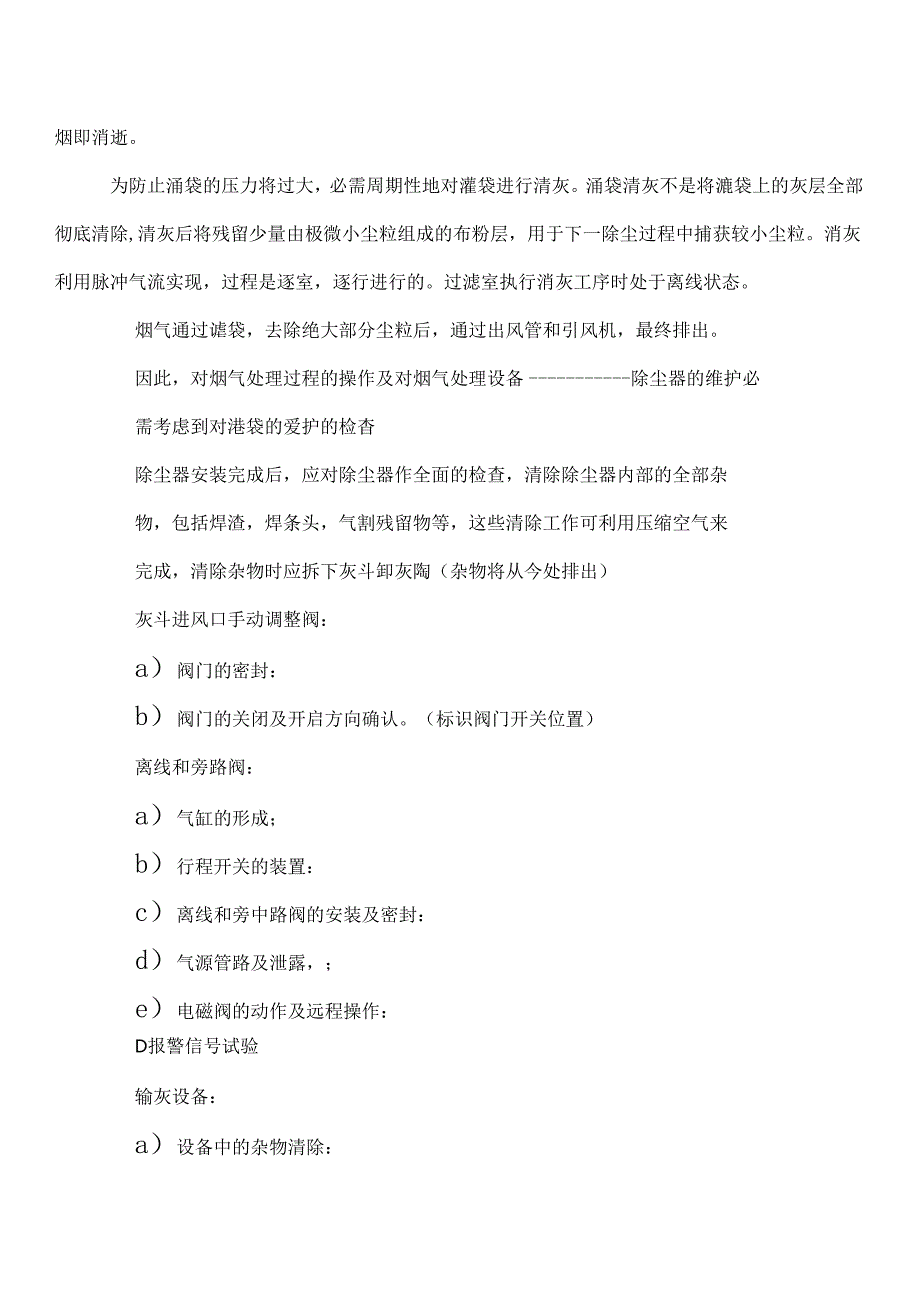

4、袋外表即留下一层布粉层。及滤袋材质相比，灰层更为细密。事实上，小的尘粒是由捕获的，不然就能穿过滤袋。因此，新的灌袋在刚进入运用时，将有极微小的尘粒穿透滤袋逃逸，在排烟口形成羽状烟，当布粉层形成后，羽状烟即消逝。为防止涌袋的压力将过大，必需周期性地对灌袋进行清灰。涌袋清灰不是将漉袋上的灰层全部彻底清除,清灰后将残留少量由极微小尘粒组成的布粉层，用于下一除尘过程中捕获较小尘粒。消灰利用脉冲气流实现，过程是逐室，逐行进行的。过滤室执行消灰工序时处于离线状态。烟气通过谑袋，去除绝大部分尘粒后，通过出风管和引风机，最终排出。因此，对烟气处理过程的操作及对烟气处理设备除尘器的维护必需考虑到对港袋的爱护的检
5、杳除尘器安装完成后，应对除尘器作全面的检查，清除除尘器内部的全部杂物，包括焊渣，焊条头，气割残留物等，这些清除工作可利用压缩空气来完成，清除杂物时应拆下灰斗卸灰陶（杂物将从今处排出）灰斗进风口手动调整阀：a）阀门的密封：b）阀门的关闭及开启方向确认。（标识阀门开关位置）离线和旁路阀：a）气缸的形成；b）行程开关的装置：c）离线和旁中路阀的安装及密封：d）气源管路及泄露，；e）电磁阀的动作及远程操作：D报警信号试验输灰设备：a）设备中的杂物清除：b）设备的牢器性。压缩空气的系统：a）管路：b）调压阀的设置：c）电磁脉冲阀去气动试验电器：a）校验原理图；b）电缆安装后和激励前绝缘检查：c）灰斗加热
6、器的检查压力传感器或差乐传感器：a）5点校准：0%,25%50%,75%,100%;b）差压的泄：C）差压的通畅；d）安装接点：（高H,第1.点有无倒接现象）e）0%校准点的现场发核测温仪：校准及信号确认限制：a）连锁动作：b）手动动作；c)定时器动作：首先在限制柜上进行模拟动作检查，其次设备各接点的单独操控试验，确认无误动作后才克连锁操作，最终接受大系统信号限制试验。五操作说明1) 投入前再次完成以下工作：打开全部烟气管路的阀门；调整喷吹压力0.20.4MP:调整离线和旁路阀气源压力0.4-0.5；打开每个过滤室的灰斗进风口手动调整陶。2) 除尘器的初始状态：在初始的投入过程中，除尘器的压力
7、降由于风量和灰尘量相对较小而较低，自动清灰模式将自动延后，在稳定操作而不能请灰，此时的清灰模式最好采纳差压限制，通过压差的上升知道灰层的厚度，此时除尘器可以起先消灰。3) 尘器的压力降：投入段时间后，滤袋表面会形成布粉层，除尘器就会在离线状态卜进行清灰程序。通常，除尘器性能的最佳显示就是除尘系统的压力降。特殊是除尘器单个过港室的压力降是过滤袋状况的最佳显示，压力降的突然上升或降低即意味着滤袋的糊袋、泄漏、阀不动作、清灰系统失灵或灰斗积灰过多。处于对滤袋的爱护，每个过港室的压力降最高不得超过1500PA3滤袋的清灰过程:脉冲袋式除尘器的脉冲清灰限制采纳手动和自动两种方式，可手动相互转换。自动限制
8、采纳压差（定阻）和定时两种限制方式，可手动转换。压差检测点分别设置在除尘器的进口总管处，当达到设定的压力差值（如1200PA）时。除尘器各室依次进行脉冲喷吹清灰，清灰状态采纳离线分室依次清灰，清灰程序的执行由主控柜（P1.C低压柜）干脆进行限制。定时限制：选择开关选定自动定时”位置，系统满意定时限制条件后，先关闭1#室离线阀，1#室清灰指示灯亮，起先喷吹，喷吹结束后打开伸离线阀，1#室起先工作：间隔15秒左右关闭I#室离线阀（重复建室工作程序），依次完成全部仓室的清灰工作后进入工序下一周期，周期结束后再从1#室起先清灰工序。定阻限制：选择开关选定自动”定时”位匿，当除尘器差压达到设定值时，起先
9、清灰工序：先关闭1#室离线阀，伸室清灰指示灯亮，起先喷吹，喷吹结束后打开1#离线阀，I#室起先工作：间隔20秒左右关闭1#室离线阀（重熨用室工作程序），依次完成全部仓室的清灰工作。假如在清灰过程中，除尘器阻力降低到设定值以下，清灰工序在完成一周期后停止，直到除尘器阻力超过设定值，起先又新的次清灰工作。假如清灰工序在完成一个周期后，除尘器阻力仍旧高于设定值，清灰接著进行，直到除尘器阻力降低到设定值以卜*并完成本次循环，清灰工序才会结束。当连续循环三次以上清灰工序后，除尘器阻力超过设定值时，应检杳滤袋是否有糊袋的状况，刚好处理。在初期运行时，应选择开关选定“自幼”“定阻”位置，按定阻限制运行。在运
10、行稳定后，喷吹均在个稳定的时间周期进行喷吹。按此设定个时间值，再选择开关选定“自动”“定时”位置，按定时限制运行。除尘器的清灰工序可以由操作人员在现场手动启动。六操作时留意事项1启动除尘器前留意事项：1) 引风机开启前，应检查离线阀是否处于打开位置。防止在离线阀处于关闭位置时启动风机，这样会严峻损坏电机及离线阀。2) 除尘器启动前好对除尘器清理及检查工作。3) 作分主控室操作及现场操作，主要在P1.C主控操作，现场操作主要在调试及修理期间进行操作。1) 当P1.C主控柜上的选择开关选定“手动”位置时，“自动”时，通过P1.C自动限制离线阀及脉冲阀，同时离线消灰就地操作箱上的“手动一自动”必需选
11、定在“自动”位置上，否则离线阀及脉冲阀将不会动作。2) P1.C主控画面消灰限制：a)三档选择按钮在手动限制方式时，则P1.C主控柜上有八个旋钮及两个按钮都处于工作状态，可以限制离线阀开关、脉冲喷吹、故障更位。1当限制离线阀开关时，P1.C主控画面上有相应的动作指示(灯)，若1：作发生故障，有相应的故障报警指示（灯）11将1#离线阀开关钮选择在离线阀关时，1#离线阀就动作，再按下脉冲喷吹按钮，此时1升仓的16#脉冲电磁阀依次喷吹,次。2#8#仓的操作和1#仓一样。（假如离线阀不在关的状态下，按脉冲喷吹按钮将失效！）111.当系统发出任报警信号时，操作人员想要停止系统喷吹，即可按下故障豆位按钮，
12、便利人员去现场修理！b）三档选择按钮在自动限制方式时，则P1.C主控画面上有八个旋钮及两个按钮都将失效，自动限制采纳压差（定阻限制方式，P1.C主控画面上有一总差乐数据，显示为实际值，再此仪表上可设定差压值，当达到设定的压差值时，系统将起先清灰。此清灰程序的执行由主控画面（P1.C低压柜）干脆进行限制。C）三档选择按钮选在定时限制方式时，则P1.C主控画面上有肯定时数据，显示为时间实际值，定时限制：选择开关选定“定时”位置，系统满意定时限制条件后，系统将起先自动清灰一周，当下在满意定时限制条件后，系统有起先喷吹周，如此反发进行。13、现场操作箱的清灰操作通过现场操作箱进行现场操作。在离线消灰就
13、地操作箱上有“手动-自动”SAU9旋钮，当打在自动上即P1.C主控硒面上的操作有效,就地其他旋钮操作有效.若打在手动上，则P1.C主控柜上的操作无效,就地S109打到关的状态，则1#仓离线阀关闭，再把SA1.o1.打到开的状态，则1#仓的6个脉冲电磁阀依次进行喷吹，2#8#仓的离线阀及脉冲电磁阀的操作和1#仓一样，还有一个电源指示II1.503,故示现场操作箱已有电源，个急按钮SE2,当想关闭现场电源，可按卜按钮。4关闭除尘器前留意事项：1） 若短暂停机（两天以内）在锅炉停炉以后，引风机和输灰系统仍保持运行状态（此时可适当调低风量），除尘器接着清灰，当除尘器总压差降低至200PA左右时，可关闭
14、引风机。输灰系统还要接着保持输灰状态，因为灰斗中还可能留有部分积灰。输灰系统的停机可以依据其管道阻力或者视察除尘灰斗是否存在积灰来推断是否可以停输灰系统。除尘器可切换到手动状态（可以将除尘器电源切断，也可以不切断）。气源最好不要断。2） 若停机时间较长在锅炉停炉以后，引风机和输灰系统仍保持运行状态（此时可适当调低风量），除尘繇接着清灰，当除尘器总压差接近OPA左右时，可关闭引风机。输灰系统还要保持输灰状态，因为灰斗中还可能留有部分积灰。输灰系统的停机可以依据其管道阻力或者视察除尘灰斗是否在积灰来推断是否可以停输灰系统C除尘器可切换到手动状态（可以将除尘器电源切断，也可以不切断）。除尘和输灰系统
15、全部停机之后，可以关闭气源。进入过滤室先运用排风机通风，检查完毕后刚好各检修门。七除尘器的检查和维护除尘器日常的检查和维护工作，是为了保障除尘器的正常运行的必要措施。系统的压力降是除尘器性能和状态的最好体现。建立一份操作日志。操作日志的记录有助于制定维护和滤袋更换安排。1危急侦防措施高温烟气通常状况下，高温烟气在设备及管道中。一旦有泄露发生，必需实行措防护施防止人员烫伤或吸入高高温烟气，进入设备的人员必需带上相应的防护设备，包括防有面具，面罩。必需进入的地方，必需确定里面的烟气已清除，并保持持续，足够的通风。正常状况设备冷却的时间中，除尘器内部的烟气将被外部空气充分替换。高温灰尘灰尘的冷却时间较长，特殊对于成堆的灰尘而言，其内部的温度极有
