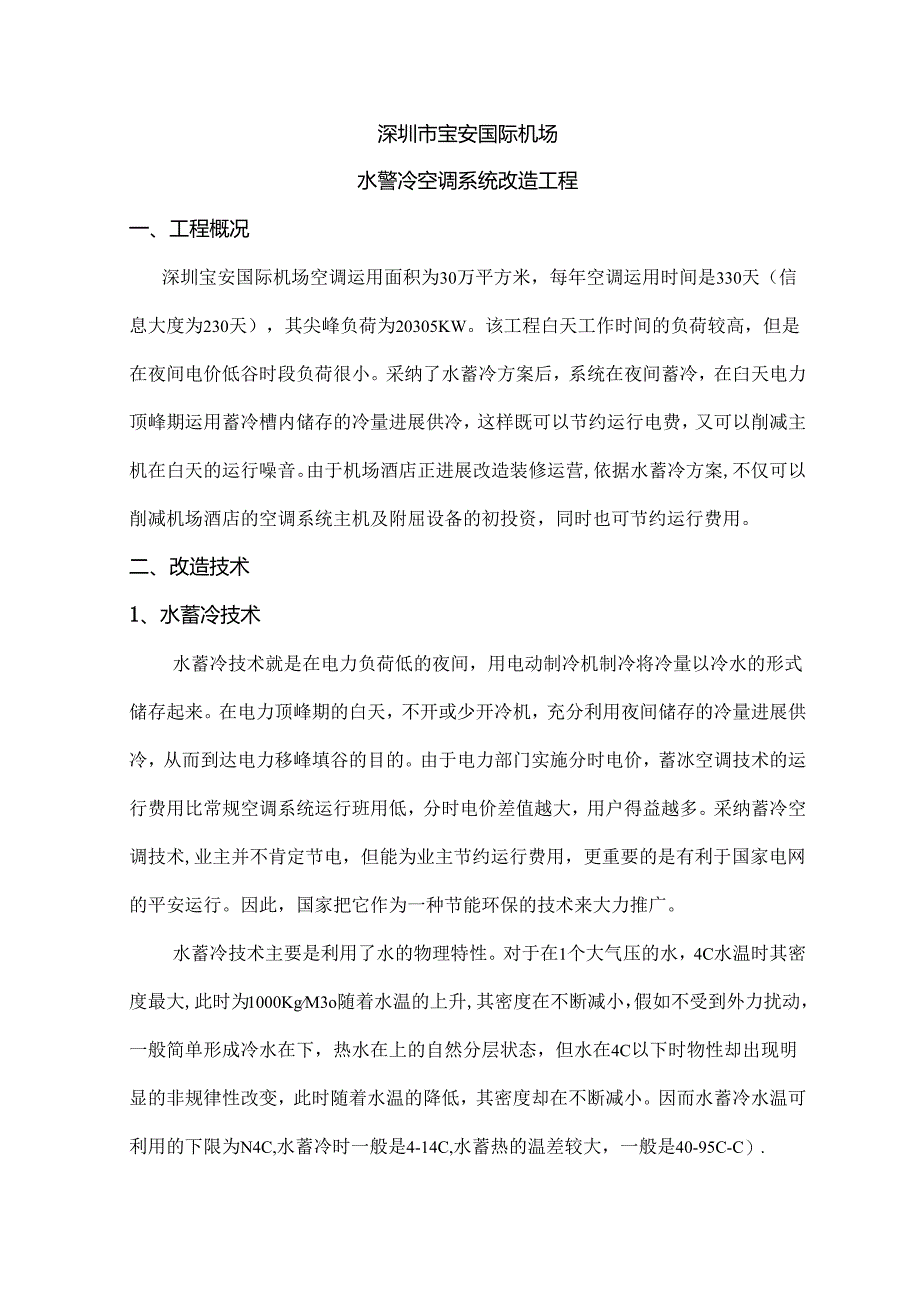

1、深圳市宝安国际机场水警冷空调系统改造工程一、工程概况深圳宝安国际机场空调运用面积为30万平方米，每年空调运用时间是330天（信息大度为230天），其尖峰负荷为20305KW。该工程白天工作时间的负荷较高，但是在夜间电价低谷时段负荷很小。采纳了水蓄冷方案后，系统在夜间蓄冷，在臼天电力顶峰期运用蓄冷槽内储存的冷量进展供冷，这样既可以节约运行电费，又可以削减主机在白天的运行噪音。由于机场酒店正进展改造装修运营,依据水蓄冷方案,不仅可以削减机场酒店的空调系统主机及附屈设备的初投资，同时也可节约运行费用。二、改造技术1、水蓄冷技术水蓄冷技术就是在电力负荷低的夜间，用电动制冷机制冷将冷量以冷水的形式储存起
2、来。在电力顶峰期的白天，不开或少开冷机，充分利用夜间储存的冷量进展供冷，从而到达电力移峰填谷的目的。由于电力部门实施分时电价，蓄冰空调技术的运行费用比常规空调系统运行班用低，分时电价差值越大，用户得益越多。采纳蓄冷空调技术,业主并不肯定节电，但能为业主节约运行费用，更重要的是有利于国家电网的平安运行。因此，国家把它作为一种节能环保的技术来大力推广。水蓄冷技术主要是利用了水的物理特性。对于在1个大气压的水，4C水温时其密度最大,此时为1000KgM3o随着水温的上升,其密度在不断减小，假如不受到外力扰动，一般简单形成冷水在下，热水在上的自然分层状态，但水在4C以下时物性却出现明显的非规律性改变，

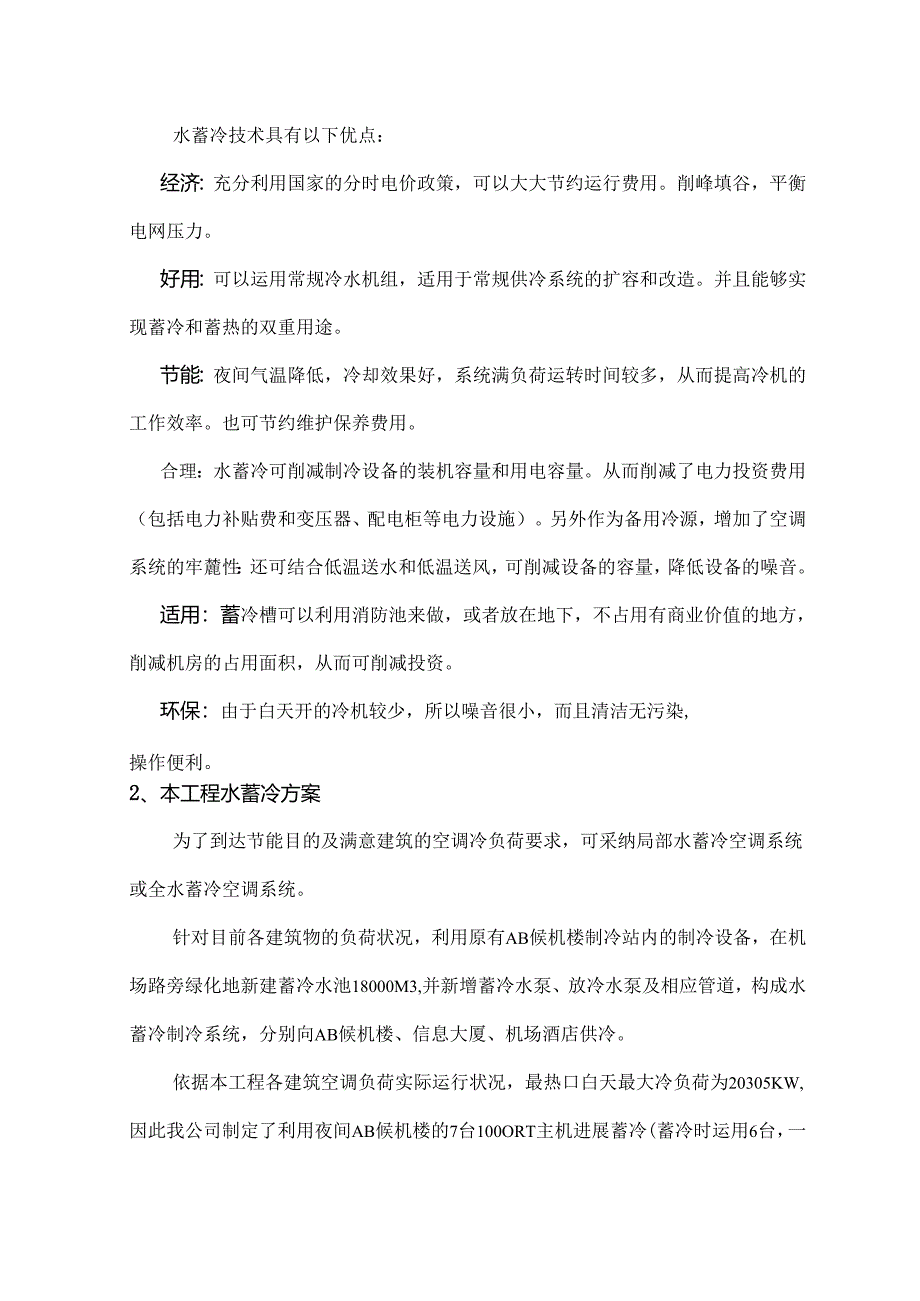

3、此时随着水温的降低，其密度却在不断减小。因而水蓄冷水温可利用的下限为N4C,水蓄冷时一般是4-14C,水蓄热的温差较大，一般是40-95C-C）.水蓄冷技术具有以下优点：经济：充分利用国家的分时电价政策，可以大大节约运行费用。削峰填谷，平衡电网压力。好用：可以运用常规冷水机组，适用于常规供冷系统的扩容和改造。并且能够实现蓄冷和蓄热的双重用途。节能：夜间气温降低，冷却效果好，系统满负荷运转时间较多，从而提高冷机的工作效率。也可节约维护保养费用。合理：水蓄冷可削减制冷设备的装机容量和用电容量。从而削减了电力投资费用（包括电力补贴费和变压器、配电柜等电力设施）。另外作为备用冷源，增加了空调系统的牢麓
4、性：还可结合低温送水和低温送风，可削减设备的容量，降低设备的噪音。适用：蓄冷槽可以利用消防池来做，或者放在地下，不占用有商业价值的地方，削减机房的占用面积，从而可削减投资。环保：由于白天开的冷机较少，所以噪音很小，而且清洁无污染,操作便利。2、本工程水蓄冷方案为了到达节能目的及满意建筑的空调冷负荷要求，可采纳局部水蓄冷空调系统或全水蓄冷空调系统。针对目前各建筑物的负荷状况，利用原有AB候机楼制冷站内的制冷设备，在机场路旁绿化地新建蓄冷水池18000M3,并新增蓄冷水泵、放冷水泵及相应管道，构成水蓄冷制冷系统，分别向AB候机楼、信息大厦、机场酒店供冷。依据本工程各建筑空调负荷实际运行状况，最热口

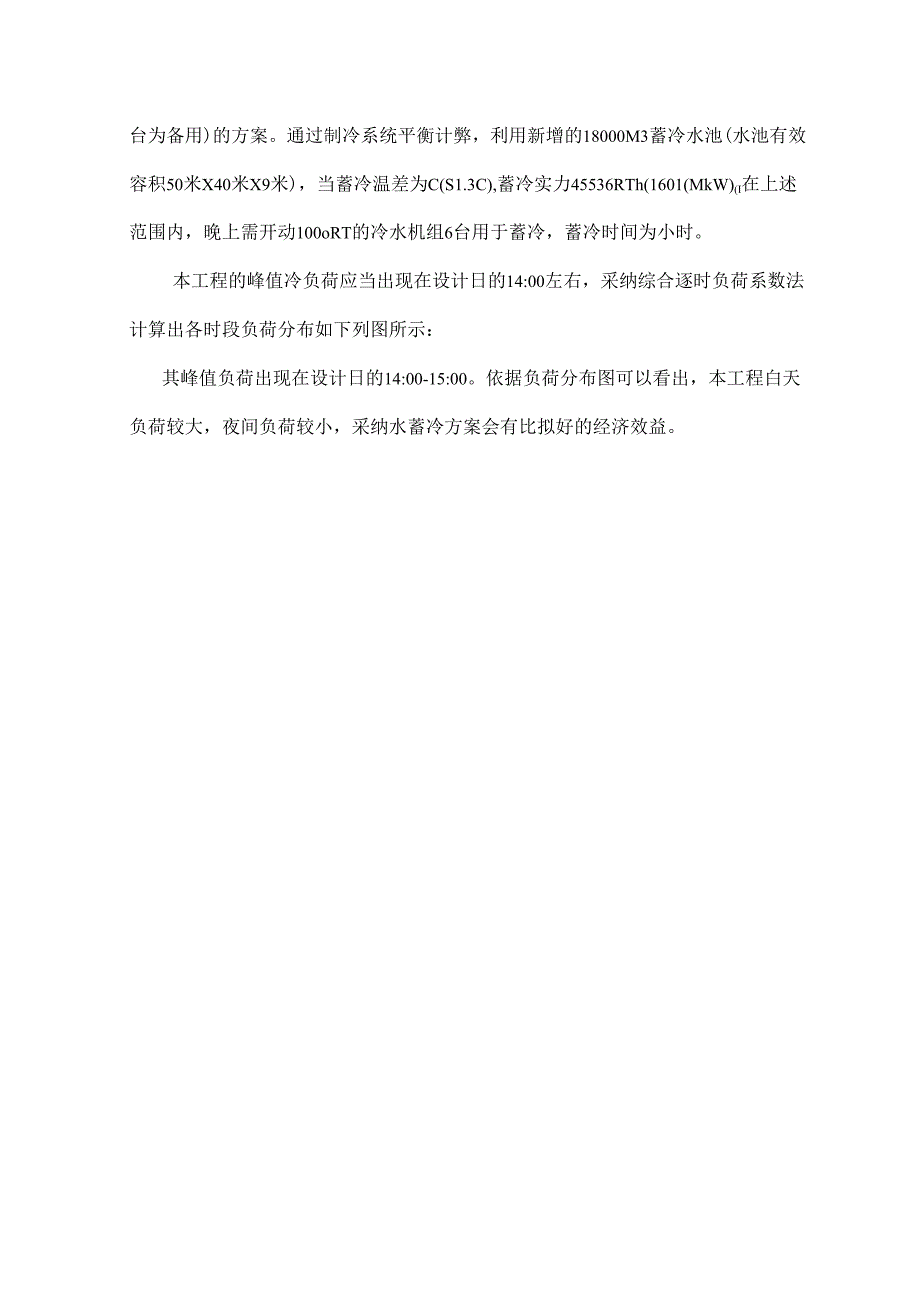

5、白天最大冷负荷为20305KW,因此我公司制定了利用夜间AB候机楼的7台100ORT主机进展蓄冷(蓄冷时运用6台，一台为备用)的方案。通过制冷系统平衡计弊，利用新增的18000M3蓄冷水池(水池有效容积50米X40米X9米)，当蓄冷温差为C(S1.3C),蓄冷实力45536RTh(1601(MkW)(I在上述范围内，晚上需开动100oRT的冷水机组6台用于蓄冷，蓄冷时间为小时。本工程的峰值冷负荷应当出现在设计日的14:00左右，采纳综合逐时负荷系数法计算出各时段负荷分布如下列图所示：其峰值负荷出现在设计日的14:00-15:00。依据负荷分布图可以看出，本工程白天负荷较大，夜间负荷较小，采纳水
6、蓄冷方案会有比拟好的经济效益。蓄冷系统流程图如下所示：.候机楼、信息大楼、机场酒店（230天）各负荷日负荷平衡设计口（IO0%负荷）时的运行策略：依据设计口的热负荷平衡表,在夜间的电力低谷时段（23：00-06：00）用7台3516KW主机（蓄冷时运用6台，1分符用）边蓄冷边放冷冷8个小时。在设计口白天运行时，蓄冷槽可满意局部顶峰负荷，其他时段运行主机。蓄冷槽有效体积为18000m3,最大蓄冷量为160IO-IKWHo100%热负荷平衡图如下:100名负荷运行图O*ifc口水他於冷土机供件Hif1.（三）Q=w0=2OoE0291Q二三OEZ1.00-026Oot0=3O=SO=二时同0080
7、%热负荷时的运行策略：依据80%热负荷平衡表，这种负荷状态下，由于全天的总负荷有所削减，所以可以削减白天的冷机开机时问。在夜间的电力低谷时段（23：00-06：00）,用7台3516KW主机（蓄冷时运用6台，1台备用）边蓄边冷8个小时。在白天运行时，蓄冷槽nJ满意大局部顶峰、平段负荷，局部时段运行主机。80%热负荷平衡图如下：7OIXJ60005000S100O普OoO2000100060%热负荷时的运行策略：依据60%热负荷平衡表，这种负荷状态下，由于全天的总负荷有所削减，所以可以削减白天的冷机开机时间。在夜间的电力低谷时段（23：00-06：00）用7台3516KW主机（蓄冷时运用6台，1
8、台备用）边蓄边冷个小时。在臼天，蓄冷槽可满意全部时段负荷，此时只开启放冷水泵即可。60%热负荷平衡图如下:60%负荷运行图。木池都冷O水池Mt冷机供冷时间（h30%热负荷时的运行策略：依据30%热负荷平衡表，这种负荷状态下，由于全天的总负荷有所削减，所以可以削减白天的冷机开机时间。在夜间的电力低谷时段（23：00-06：00）用7台3516KW主机边蓄边放3.57个小时。在白天，蓄冷槽可满意全部时段负荷，此时只开启放冷水泵即可。30%热负荷平衡图如下：候机楼、机场酒店（100天）各负荷日负荷平衡设计口（IO0%负荷）时的运行策略：依据设计口的热负荷平衡表,在夜间的电力低谷时段（23：00-06
9、：00）用7台3516KW主机（蓄冷时运用6台，1台备用）边蓄边冷8个小时。在设计口白天运行时，蓄冷槽可满意全部顶峰负荷及局部平段负荷，其他时段运行主机。蓄冷槽有效体积为18000m3,最大蓄冷量为160104KW11.100%热负荷平衡图如下:音300012。00100O候机楼、酒店100%负荷运行图口水池瞽沙口水虺较冷主机供冷70006000。？曷Oo二Z0?6一0?匚Oo0。三OodOo-0?6000290?C00二5000建IQoD时间（三）80%热负荷时的运行策略：依据80%热负荷平衡表，这种负荷状态下，由于全天的总负荷有所削减，所以可以削减白天的冷机开机时间。在夜间的电力低谷时段（
10、23：00-06：00）,用7台3516KW主机（蓄冷时运用6台，1台备用）边蓄边冷个小时。在白天运行时，蓄冷槽可满意全部时段负荷，局部时段运行主机。80%热负荷平衡图如下：时问（三）-0木-冷候机楼、酒店80%负荷运行图;然鬟7(HX60005000103(H0i5000IQOO60%热负荷时的运行策略：依据60%热负荷平衡表，这种负荷状态卜,由于全天的总负荷有所削减，所以可以削减白天的冷机开机时间。在夜间的电力低谷时段（23：00-06：00）用7台3516Kw主机（蓄冷时运用6台，】台备用）边蓄边冷个小时。在臼天，蓄冷槽可满意全部时段负荷，此时只开启放冷水泵即可。60%热负荷平衡图如下：
11、。水/片”。水泡长冷Hm候机楼、酒店60%负荷运行图70006000Eo10i(KK)(KK)52OIOCOS8gSgS88Sg*一CSr6-ZVrQr-时间6)003Z30%热负荷时的运行策略：依据40%热负荷平衡表，这种负荷状态下，由于全天的总负荷有所削减，所以可以削减白天的冷机开机时间。在夜间的电力低谷时段（23：00-06：00）用7台3516KW主机边蓄边放2.97个小时。在白天，蓄冷槽可满意全部时段负荷，此时只开启放冷水泵即可。30%热负荷平衡图如下：3、蓄冷设备选型u蓄冷机组，制冷量为3516Kw主机7台，利用原有A、B候机楼主机，无需改为双工况主机。2、善冷槽：蓄冷槽的有效体积
12、为18000m；须要用6台主机蓄冷8个小时，一边蓄冷一边放冷，蓄冷量为160104KWH。蓄水槽采纳分层式蓄冷技术，内部设计有上下布水器。蓄冷温度I蓄冷槽的最低蓄冷温度设计为C。蓄冷温差：可以计算出夏季冷水的最大蓄冷温差T=13-=*C3、限制系统：由软硬件组成。硬件采纳国外名牌产品，软件是我公司选用具有独立学问产权的蓄能空调优化限制系统，该系统包括优化系统、现场限制器和各种前端传感器、执行机构等组成.蓄能空调优化限制系统示意图依据以上技术方案，设备选型如下:序号名称型号厂家规格功率数量(KW)1A、B候机楼制冷约克、100O72(蓄冷)主机(RT)信息大厦制冷主机(RT)麦克维尔约克6504
13、0733A、B候机楼冷却塔马利900m7h3334信息大厦冷却塔马利500m7h35A、B候机楼冷却水泉PACO900m3h,32mHO96信息大度冷却水泵PACO590m3h,7547A、B候机楼循环水泵PACO700m3h,40mHO98信息大厦循环水泵PACO430m3h,32m5549机场酒店循环水泵PACO430m3h,33m55210蓄冷水泵凯泉712mh,55m160411A、B候机楼放冷水泵凯泉330m7h,18m30512信息大收放冷水凯泉240m3h,373泉30m13机场酒店放冷水泵凯泉130m3h,35m22314蓄冷槽（含保温防腐布水和槽体）佩尔优18000m,0.0
