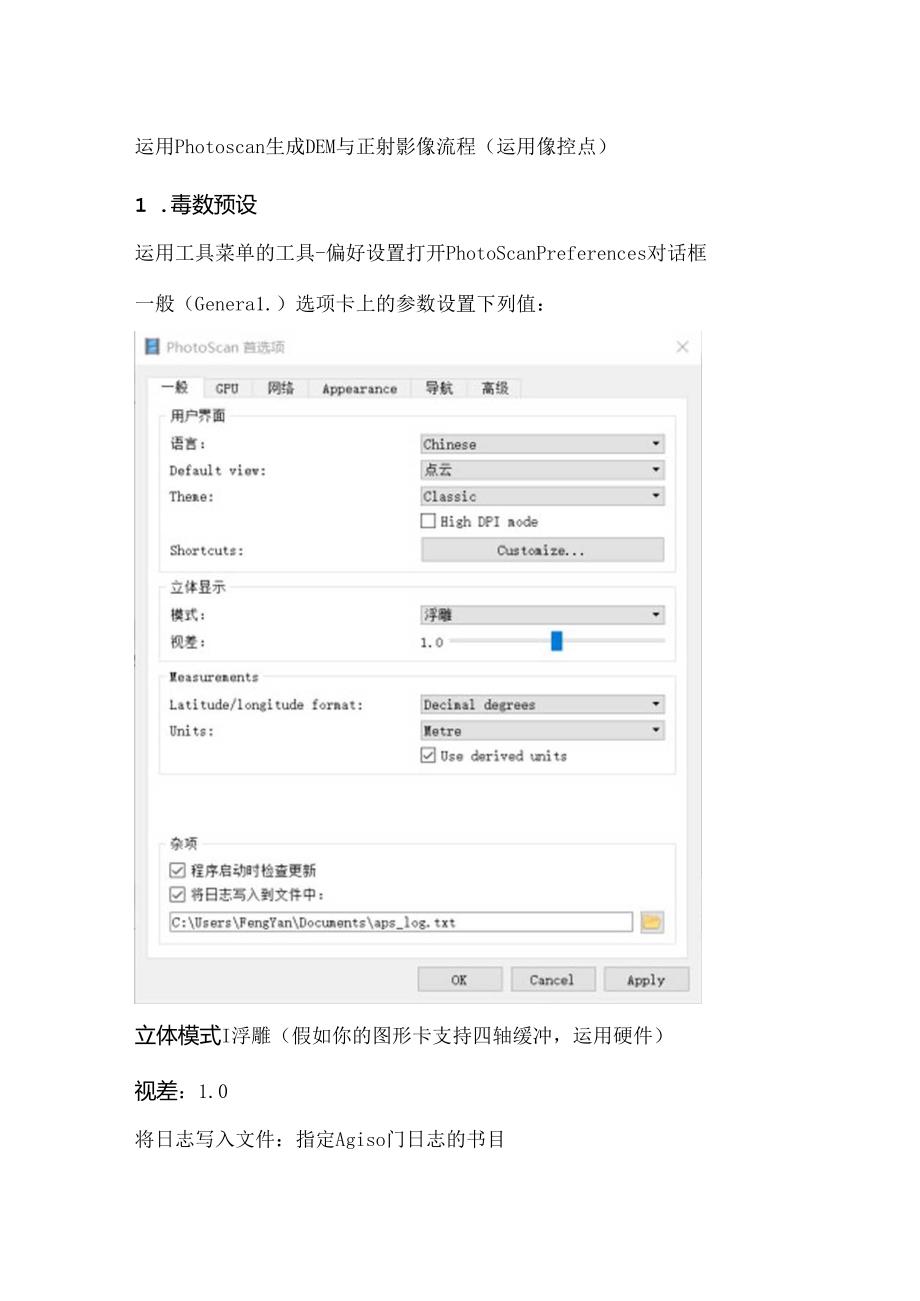

1、运用Photoscan生成DEM与正射影像流程（运用像控点）1 .毒数预设运用工具菜单的工具-偏好设置打开PhotoScanPreferences对话框一般（Genera1.）选项卡上的参数设置下列值：立体模式I浮雕（假如你的图形卡支持四轴缓冲，运用硬件）视差：1.0将日志写入文件：指定Agiso门日志的书目GPU选项卡设置如下：一般GPO网络Appoiranco导筑高报GFUdevices:InteI(R)HDGraphicsP53O(24computeunits1050.OpenC1.DQuadroM10M(4computeunits1071MH乙204.CUDANote:GPUacce1
2、.erationissupportedforiaageBatching,depthnapsgenerationand*eshrfinent.0OseCPUvhenperformingGPUacce1.eratedprocessingIOKICance1.WMv勾选在对话框中PhotoScan检测到的任何GPU设备。当运用少于两个GPu时，勾选“在执行GPU加速时运用CPU”高级选项卡参数设置下列值:一般CPO网Appoaranco导航离级项目文件11Keepkeypoints0保持深度国0储绝对图像路行Export/Iaport0Stripfi1.eextensionsfromCa1.kgra
3、Iabg1.S01.oadcaeraca1.ibrationfrcnXMPRMadaa1.oadCa1.1.eraorientationang1.esfro三XiPetadataO1.oadcaora1.ocationaccuracyfroXIPaotadata1.oadGPS/INSoffsetfroaXMPetchta余啖启用VEO支持11Enab1.eiapgenerationQEnab1.erichPythonconso1.eAttachBarkerstoshapeverticesRefinearkerprojectionsbasedoninagecontent11Usevisibi1
4、.ityconsistentaeshfenerationaetbod(experienta1.)Tvwk5.KW所专设!SOKICance1.App1.y保持深度图：启用存储肯定图像路径：禁用启用VBo支持：启用2 .添加照片从工作流菜单中“添加照片”选择添加照片吩咐或单击工作区工具栏上的AddPhOtoS按钮。在添加照片对话框中阅读源文件夹并选择要处理的文件。点击打开按钿。3 .装载相机POS文件生成的模型运用的坐标系统是由这个步骤中设置的相机PoS坐标系统确定的。假如相机位置未知，这一步可以跳过。对齐照片这种状况下须要更多的时间。打开视图菜单中的参考面板，在参考面板工具栏上单击“导入”按钮
5、，并在打开的对话框中选择包含PoS信息的文件。最简洁的方法是载入字符分隔的文本文件（每张照片的X-和y坐标和高度（相机方位数据，即俯仰、滚动和偏航值，也可以导入，但数据不是必需然后单击参考窗格中的Se1.tingS按钮，在参考设置对话框中选择相应的坐标系统，并依据测量精确度设置照片POS精度及标记、连接点、精度，假如没有在导入POS时指定坐标系，也可以在这个面板中指定坐标系。地面高程：在倾斜拍摄的状况下，应当指定对应坐标系统椭球面上的平均地面高度。点击确认后，相机位置会标记在模型视图中，假如在POS数据正确的状况下无法看到相机位置，点击工具栏中的显示相机按扭，然后点击工具栏上的布置视图按钮。4
6、 .检查相机校准打开菜单栏“工具”-“相机校准”窗口。默认状况下，PhotoSCan将在对齐照片和优化的过程中通过照片的相应参数自动估算矫正参数，假如相机相关参数缺失可以手工输入。5 .对齐照片在菜单中“工作流”下选择对齐照片。在这个流程，PhotoScan将在重叠图像之间找到匹配点，估计每个照片的相机位置，并构建稀疏点云模型。在对齐照片对话框中为参数设置以下举荐值：精度：高（低精度设置nJ以在较短的时间内获得粗糙的相机位置）配对预选：参考+通用（在相机位置未知的状况下应运用通用预选模式）应用掩码限制功能：禁用（在任何区域被屏蔽的状况下启用）关健点：40000联系点限制：4000自适应相机模型
7、拟合：启用（允许失真参数估计）。单击OK按钮起先照片对齐。将得到稀疏点云模型，在模型视图中相机的位置和朝向是由视图窗口中的蓝色矩形表示的。6.标记用于优化相机位置和方向数据。为了确保地理位置的精度，至少应当有1075个地面限制点（GCPs）在感爱好的区域内匀称分布。为了能够有效的放置标记（这将会更快更简洁），您须要首先从工作流菜单中选择BUiId网格吩咐，并在BUiId中指定以下参数重构几何图形：点击OK0当几何图形被构建后（通常须要几秒钟的时间来重建基于稀疏点云的网格），在照片视图中，通过双击照片，可以在照片视图中看到GCP。7 .优化照片对齐为了提高相机内外参数的计算精度，并订正可能的失真
8、（如“碗效应”等），应运行优化程序。假如地面限制点坐标几乎精确在几厘米精度（基于标记的优化过程）中，这一步是特殊举荐的。单击参考窗格中的设置按钮，在参考设置对话框中的列表中为GCP数据选择相应的坐标系统，并按下列值设置测量精度Markeraccuracy:O.005（依据实际测绘精度给定）.Sca1.ebaraccuracy:O.OO1.Projectionaccuracy:0.1Tiepointaccuracy:1在优化之前，也可以用相应的标准在MoeIe1菜单的GradUa1Se1.eCtion对话框中删除带有最高重投影错误值的点。在参考面板上，取消选中全部照片,并检查在优化过程中运用的标
9、记。其余未被运用的标记可以作为验证点来评估优化结果。由于相机坐标的测量精度通常比GCPS低得多，因此举荐运用这种方法，也可以解除由于机载GPS设备故障导致的相机位置的任何可能的异样值。单击参考面板工具栏上的优化按钮，在打开的对话框中选择您想要优化的相机参数。单击OK按钮启动优化过程。B优化图片对齐方式fcxk1.k2k3k4合合合合含合般抵Jtt1.tt1.ttw姒OM一0B口取00(AdaptivecaaeraBode1.fittingOKCance1.8 .设置边界框边界框用于定义重建区域。工具栏中“调整区域大小”和“旋转区域”工具可以调整边界框大小和角度。布要提示：边界框的彩色部分表示将
10、被视为地面平面，必需在模型下设置并与XY平面平行。假如网格是在高度场模式下构建的，这一点很重要，这对于空中数据处理工作流是合理的。9 .建立密集点云依据预估的相机位置，计算每个相机的深度信息，并将其组合成一个密集的点公。从工作流菜单中选择构建密集的云吩咐，举荐按下列参数设定设置:质量：中等（高质量须要相当长的时间，须要更多的计算资源，低质量可用于快速处理）深度过滤：进取（假如要重建的场景的几何图形是困难的，有很多小细微环节或无纹理的表面，比如屋顶，建议设置为中）10. 构建网格（可迭：佳如多边形模F不织要作为城次结果，可以跳过）在稠密点云被重建后，可以依据密集的云数据生成多边形网格模型。从工作
11、流菜单中选择BUi1.d网格吩咐。在BUi1.dMeSh对话框中为参数设置以卜举荐值：表面类型：高度场源数据：密集云多边形数：中（在结果模型中最大的面数。在高/中/低侦设标签旁边显示的值是基于稠密云中的点数.定制值nJ以用于更具体的表面重构）。插值:启用单击OK按钮启动网格重构。11. 编辑几何行时，在构建纹理图和导出模型之前，有必要编辑几何图形。不须要的面可以从模型中移除。首先，您须要运用工具栏中的选择工具来选择要删除的面。在模型中，选定的区域以红色突出显示。然后运用删除工具（或De1.key）或修建工具按钮，删除全部选中的而。假如原始图像的重叠不够，可能须要在几何编辑阶段运用工具菜单中关闭
12、漏洞吩咐来产生无漏洞模型。在关闭漏洞对话框中选择漏洞大小12. 构建纹理（可选的;仅适用于笠边形模型）这一步在正射影像导出工作流程中并不是必需的，但是在导出之前可能须要检查纹理模型，它可能对提高标记位置的精度有帮助。为构建纹理对话框中的参数设置以下举荐值：映射模式:正色摄影混合模式:马赛克纹理大小/计数：8192（像素的纹理图的宽度和高度）启用颜色校正：禁用（该特性对于处理具有极端亮度改变的数据集特别有用，但对于一般状况来说，不禁用它会节约大量时间）13.Bui1.dDEM数字高程模型基于密集的云或网格模型生成。通常先择默认项是首选，因为它供应了更精确的结果（1.oW-PoIy模式可能导致不精
13、确的DEM）,并允许更快的处理，因为它可以跳过网格生成步骤。在DEM生成过程完成之后，可以通过双击工作区窗格上块内容中的DEM标签来打开重构的模型：14. Bui1.dOrthomosaic从工作流菜单中选择BUiIdOrIhOnIOSaiC吩咐：为OrthOinoSaiC生成过程选择所需的表面：网格或DEM,以及混合模式。依据原始图像的平均地面采样辨别率，可以指定像素大小。软件依据表面大小和输入像素大小，计算OrIhQmOSaiC（像素）的总大小，并在对话框的底部显示。所生成的Orthom。SaiC可以用类似于数字高程模型的正射模式进行评估。它可以通过双击工作区窗格中的OrthomOSaiC
14、标签来打开视图模式。15. 导出OrthOmoSaiC从文件菜单中选择EXPorIOrthOmoSaic导出jpeg/Tiff7png吩咐。在能否出OrthomoSaiC对话框中为参数设置以下举荐值：投影：期望坐标系像素大小：期望的导出辨别率（请留意，对于WGS84坐标系统应指定辨别率为米）。分割成块：10000X10000（假如出口区域很大，建议启用）区域：设定模型部分的边界TIFF压缩和JPEG质量应当依据工作要求来指定。BigTIFF格式允许克服大型OrIhOmoSaics的文件大小限制，但是它不受某些应用程序的支持。16. 导出DEM从文件菜单中选择导出DEMbi1.XyZ吩咐为导出DEM对话框中的参数设置以下举荐值：投影：期望坐标系多数据值：不行见点的值；应依据后处理应用程序的要求进行指定。像素大小：所需的导出辨别率分割成块：100OOX10000（假如导出区域很大，建议启用）区域：设置模型的边界
