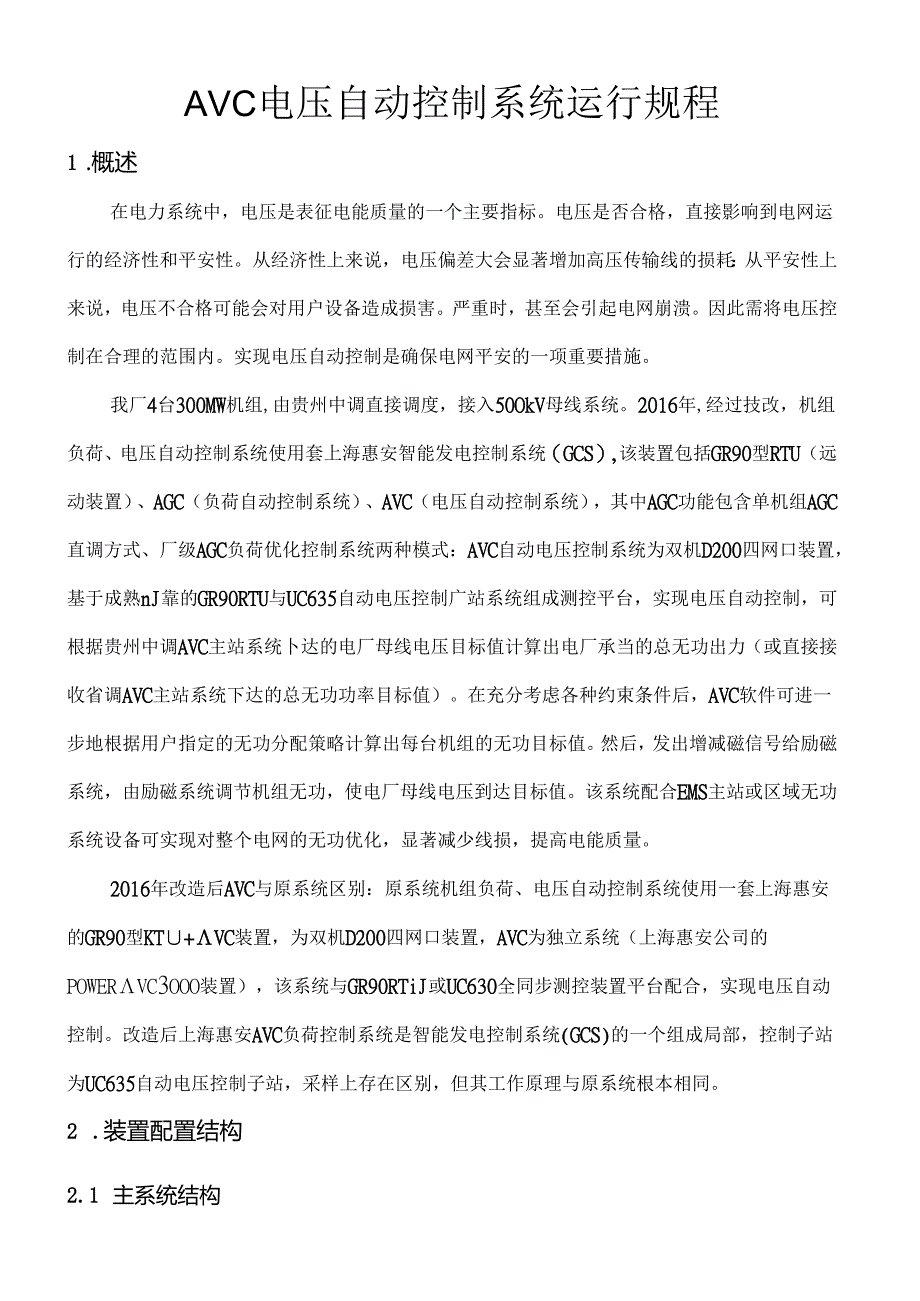

1、AVC电压自动控制系统运行规程1 .概述在电力系统中，电压是表征电能质量的一个主要指标。电压是否合格，直接影响到电网运行的经济性和平安性。从经济性上来说，电压偏差大会显著增加高压传输线的损耗：从平安性上来说，电压不合格可能会对用户设备造成损害。严重时，甚至会引起电网崩溃。因此需将电压控制在合理的范围内。实现电压自动控制是确保电网平安的一项重要措施。我厂4台300MW机组,由贵州中调直接调度，接入50OkV母线系统。2016年,经过技改，机组负荷、电压自动控制系统使用套上海惠安智能发电控制系统（GCS）,该装置包括GR90型RTU（远动装置）、AGC（负荷自动控制系统）、AVC（电压自动控制系统
2、），其中AGC功能包含单机组AGC直调方式、厂级AGC负荷优化控制系统两种模式：AVC自动电压控制系统为双机D200四网口装置，基于成熟nJ靠的GR90RTU与UC635自动电压控制广站系统组成测控平台，实现电压自动控制，可根据贵州中调AVC主站系统卜达的电厂母线电压目标值计算出电厂承当的总无功出力（或直接接收省调AVC主站系统下达的总无功功率目标值）。在充分考虑各种约束条件后，AVC软件可进一步地根据用户指定的无功分配策略计算出每台机组的无功目标值。然后，发出增减磁信号给励磁系统，由励磁系统调节机组无功，使电厂母线电压到达目标值。该系统配合EMS主站或区域无功系统设备可实现对整个电网的无功优
3、化，显著减少线损，提高电能质量。2016年改造后AVC与原系统区别：原系统机组负荷、电压自动控制系统使用一套上海惠安的GR90型KT+VC装置，为双机D200四网口装置，AVC为独立系统（上海惠安公司的powervc3ooo装置），该系统与GR90RTiJ或UC630全同步测控装置平台配合，实现电压自动控制。改造后上海惠安AVC负荷控制系统是智能发电控制系统(GCS)的一个组成局部，控制子站为UC635自动电压控制子站，采样上存在区别，但其工作原理与原系统根本相同。2 .装置配置结构2.1 主系统结构自动电压控制系统AVC是智能发电控制系统(GCS)的一个组成局部。智能电厂发电控制系统GCS是

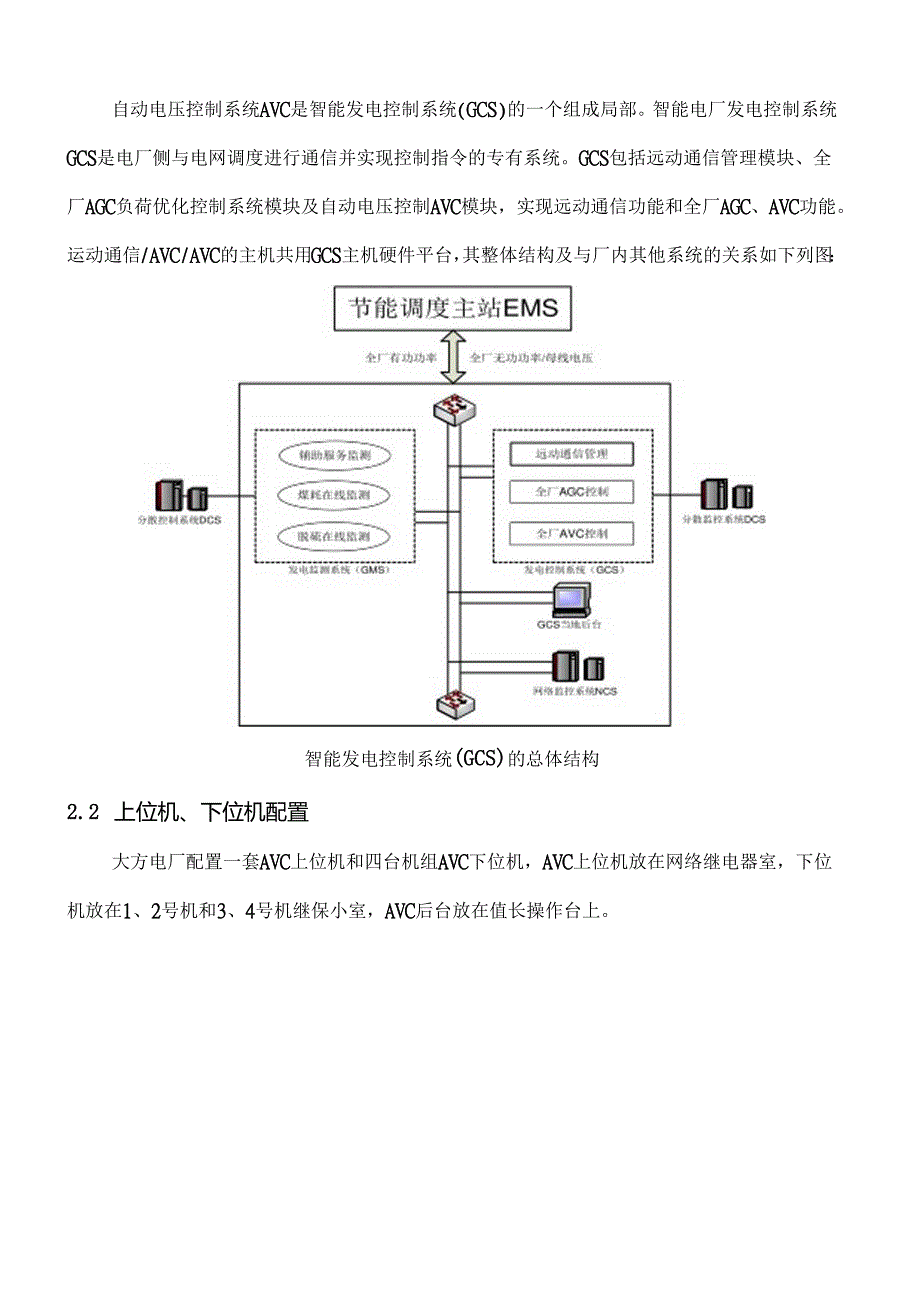

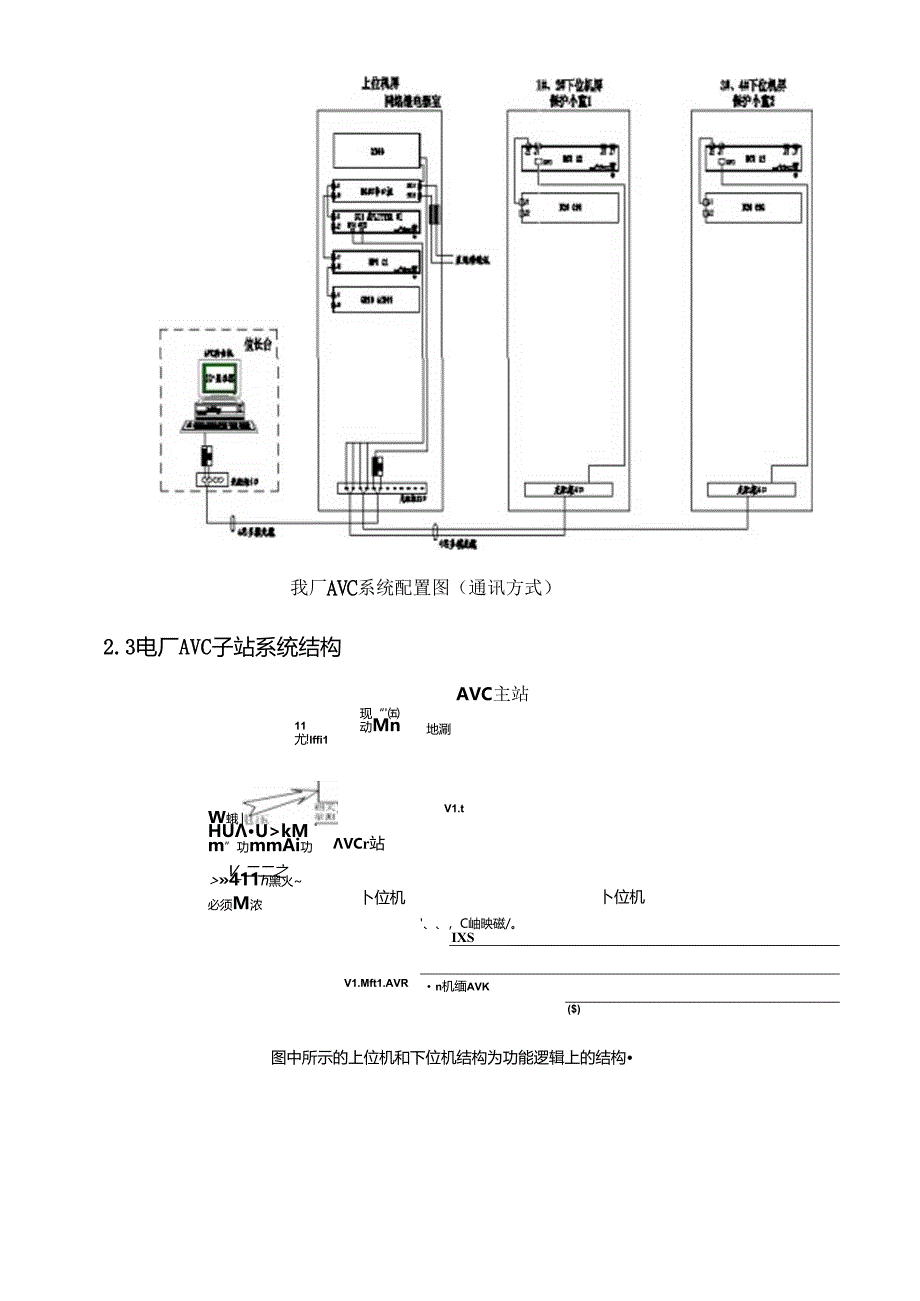

4、电厂侧与电网调度进行通信并实现控制指令的专有系统。GCS包括远动通信管理模块、全厂AGC负荷优化控制系统模块及自动电压控制AVC模块，实现远动通信功能和全厂AGC、AVC功能。运动通信/AVC/AVC的主机共用GCS主机硬件平台，其整体结构及与厂内其他系统的关系如下列图：智能发电控制系统(GCS)的总体结构2.2 上位机、下位机配置大方电厂配置一套AVC上位机和四台机组AVC下位机，AVC上位机放在网络继电器室，下位机放在1、2号机和3、4号机继保小室，AVC后台放在值长操作台上。我厂AVC系统配置图（通讯方式）2.3电厂AVC子站系统结构AVC主站11尤!Iffi1.V1.现“动Mn地涮W蛾
5、HUUkMm”功mmAi功V_二二之411h黑火必须M浓vcr站卜位机V1.t卜位机、，C岫映磁/。IXSV1.Mft1.AVRn机缅AVK($)图中所示的上位机和下位机结构为功能逻辑上的结构序号名称规格型号单位数ft产培生产厂家1AMC上位机屏1.1AVC上位机（D200）（网控室）WESPACD200M-ITesdacD20ME(2M.512.5,VME)1WesdacD20EMEIOBase-T18MBKit(2RJ4511)-1WESCOND20M-VMETermination-1D200VJE电源(5V.+/-12V)1WESCOND200ViKbinasseba1.eS1.ot(5
6、s1.ot,3RackCnits)套1加拿大GE1.2AyC子站中控单元（网挖空D200XZCP1.if;1加拿大GE1.3AVC子站执行终端（网控室）D200双CPU1加拿大GE1.4屏柜以及附件（网控室）双电源切换装置（2输入220VDC/220VAC.输出220。,48YDC）套I上海惠安交流采样板HESC(WGR90AaJKIT- 1GR90-AC1.12PT3CTK1.T- 1DuctPane1.- 1GR90Cab1.eAssceb1.y套1上海惠安RS232/RS485、-122无源光隔离转换器个8上海鎏锦DPI接口板块1加拿大GEDCISP1.1.TTTERa对4)接1.I板块
7、1加拿大GE光缆适配板G1.assFiberAdapter(ST头)个2加拿大GE多模光电转换零（网口转光纤）个1上海左岸12口无配架、法兰盘及尾纤套1上海俊悦RIU标准机柜（800*600*226。，玻璃门,包括端子,纲屏配找）面1上海惠安2AMC下位机屏柜2.11、2号机下位机屏柜及附件（1/2号机维电保护保护室）双电源切换装置（2输入220VDC220VAC输出220V,48VDC）套1上海惠安RW标准机柜（800*600*2260,玻璃门、颜色特定，包括端子，组屏配战）面1上海惠安组合板WESDACD20CKITSTANDARDTERMINATION- 1IesdacD20C(16DI
8、.8D0)- 1VestemD20C- 1IXictPane1.- 1R20Cab1.eAssemb1.y黄1加拿大GE继电器套2西班牙RE1.COI1.UESDACD20C8A1.8AOKIT-1IesdacD20CAO(8input/8output)8InputSea1.ingAdaptor(4,2O11)-8(ktputAdaptors(0-5V)1加拿大GEWESa）NAVC控制却出板块2上海惠安DCIIgnfe块1加拿大GE光缆适配板G1.assFiberAdapter(ST头)个1加拿大GE4口光配架、法兰盘及尾纤食1上海俊悦2.23、，1号机下位机屏柜及附件（3/4号机继电保护保
9、护室）双电源切换装世（2输入220VDC220VAC输出220V,48VDC）食1上海惠安RW标准机柜（800*600*2260,玻璃门、颜色特定，包括端子，加屏配线）面1上海惠安组合板WESDRCD20CK1.TSTANDARDTERMINATION1WesdacD20C(16DI.8D0)- 1WestetnD20C- 1(XictPane1.- 1D20Cab1.eAssemb1.y（：1加拿大GE继电器套2西班牙RE1.CO组合板UESDACD20C8AI80KIT-1VesdacD20CAO(8iput8output)-8InputSca1.ingAdaptor(4-20aA)-8(
10、XnPUtAdaptors(0*5V)食1加拿大GEWESCONAVC控制输出板块2上海惠安DCI接口板埃1加拿大GE光缆适配板G1.assFiberAdapter(ST头)块1加拿大GE4门光配架、法兰盆及尾纤套1上海俊悦3当地后台3.1AVe后台效劳潺DE1.1.PrecisionT3500工作站(T620241CN)：CPIhInte1.(R)Xeon(K)W35052.53GHZ 内存：2G 硬盘：250GB 光驱：16XDVDV-RB可读写SATA光驱 Io-I(KW网口:2 显示：优派22宽屏1.CD,黑色 建盘、鼠标、音篇1上海DE1.1.序号压板/开关名称功能说明备注1.1号机
11、增励班出11压板下位机后邮子排投入后允许RVC装置对1号机增励磁压板实际为赭广持上连接片,需投限时需由人比配二排作.2.i号机减改励出口板下位机后端子排投入后允许AVC装置对1号机战励磁3.*2机增脑破出口压板F位机后端子排投入后允许RYC装置时#2机增励磁1.2机减励破出口压板下位机后端子排投入后允许AVC装置对比2机减励毡5.#3机增t出口压板卜位机后端子It投入后允许AVC装巴对#3机增励破6.#3机减陆微出口压根下位机后端子排投入后允许AvC装置对#3机减励国：7.1机增励破出口压板下位机后端子排投入后允许AvC装置Xt1机增励感8.#4机减励粗出口压板卜位机后端子排投入后允许AVC装
12、置财#4机犍励屐9.1号机AVC功能投入/退出乐板后介机投入后允许AVC装置对1号机进行电压调节软压板.投退由：次班执行。10.*2机AVC功能投入/退出压板后台机投入后允许AVC装置时42机进行电压调节11.#3机AVC功能投入/退出压板后介机投入后允许AVC装置对#3机进行电压调节12.1机AVC功能投入/退出压板后台机投入后允许AVC袋置对M机进行电压调节2.6 通信孙议及通信方式AVC子站与电厂RTU系统间采用VME总线内部规约进行通信。2.7 AVC子站系统功能标准（1） AVC子站系统应具有遥测、遥信、遥调、遥控四遥功能。系统应可以通过硬接线方式和通信方式从DCS、RTU或网络监控
13、系统转发的数据，或独立采集各台机组的机端电压、定于电流、厂用电母线电压、机组的有功和无功等重要遥测量,并可以分别独立作为闭锁条件，保证数据准确，系统平安。（2）应支持我省电网公司下发的贵州电网发电厂闩动电压控制（AVC）系统技术标准、贵州电网自动电压控制（AVC）系统互联接口功能标准等AVC子站系统技术标准要求的各种通讯方式，包括专线通信方式和网络通信方式，支持D1./T634.5.101-2002.D1./T634.5.104-2002标准规约。（3）具有接收AVC主站下发的电压方案曲线的功能。（4） AVC子站应提供软件界面支持电厂运行人员在电厂.控制室输入电厂升压变高压侧母线（或节点）电
14、压目标值，各机组无功出力目标值，电厂升压变高压侧母线（或节点）电压方案曲线。具有投入/退出AVC子站系统功能。目标值的设定应有防误设手段。（5）操作带权限管理功能，保证操作平安。（6）计算分析功能，应能采用常用的成熟的根本算法（包括等功率因数、无功功率等比例分配、相似调整裕度等）对目标值进行计算分析，给出各机组的无功出力。（7）数据存储功能，可存储采集的数据点并形成历史数据库，用于绘制趋势曲线和形成报表，历史数据可存储两年。（8）运行监视功能，能方便地监视AVC子站系统的运行工况，母线电压、发电机机端电压/有功功率/无功功率/电流、开关状态、设备运行状态、与其他设备的通信状态，能对一些关键状态进行监视，包括对应各机组的投入/切除信号、对应各机组的增/减励磁指示信号、对应各机组的增/减励磁闭锁信号、量测
