《DB11_T 2257-2024 冷拌冷铺乳化沥青混合料技术规程.docx》由会员分享，可在线阅读，更多相关《DB11_T 2257-2024 冷拌冷铺乳化沥青混合料技术规程.docx（4页珍藏版）》请在第壹文秘上搜索。

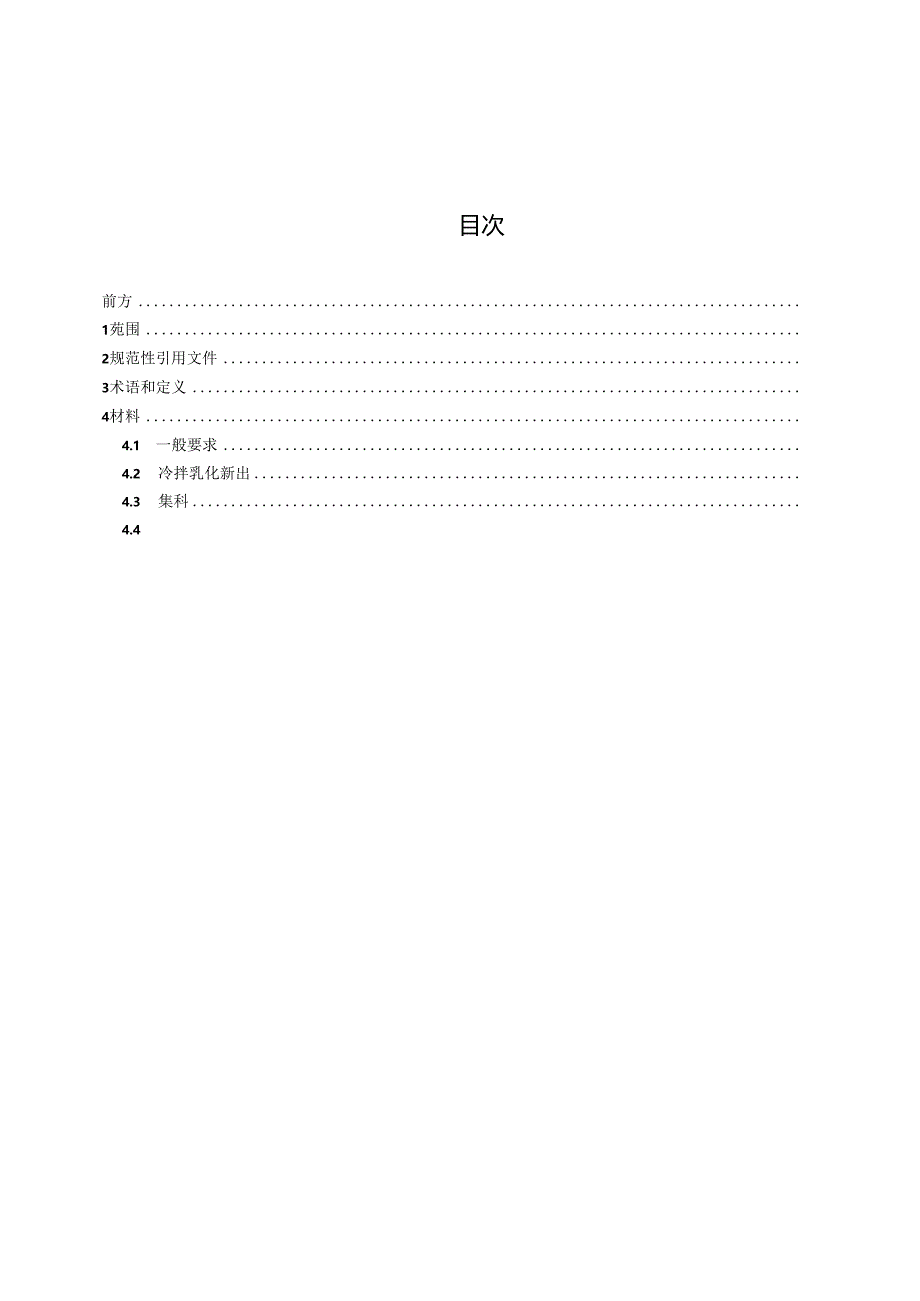

1、ICS3.080.20DB1.1.北京市地方标准1.)B11v22572024冷拌冷铺乳化沥青混合料路面施工技术规范Technica1.specificationsforconstructionofco1.d-mixed-app1.iedemu1.sifiedaspha1.tmixturespavements2024-0628筹布2024-10-01实麓北京市市场监督管理局目次前方1苑围2规范性引用文件3术语和定义4材料4.1 一般要求4.2 冷拌乳化新出4.3 集科4.4 块料24.5 外修水与水泥25配合比设计35.1 一般规定35.2 配合比设计36施工461,般规定46.2 施工准备4
2、6.3 拌和46.4 运输565撞铺56.6 压实56.7 养生X56.8 试验段植筑V67质*管理与检查验收67.1 一般规定67.2 施工过程中材料质址管理与检查67.3 施工过程中质量管理与检变M67.4 楼查与骗收!7I)BI1Z22572024O根据湿度等环境因素,结合混合料的安阳状态及和功性,选定外擀水和水泥用他.按照表5的冷井乱化沥声初始用批为中值,按0.5%的间隔取5个不同的乳化沥青用玻分别成里，欧尔试件：d)用沥青混合料搅拌机在常温下进行混合料拌和，各档堡样、水泥和水拌和45s,再加入冷拌乳化油青排和45s:O采用二次击实方法成里马瑞尔试件，第一次采用双面击实50次，击实后在
3、室内放置2h再进行第二次双面击实25次,成型的马格尔试件在室内静过24h后，放入90X?烘箱养生48h;0对养生完成后的试件，测定其空旅率、毛体积相对密度、T料间隙率、但和度、马做尔臣定度及流位,按照JTGF4O-2OO4附录B中热舞沥青混合料城佳油石比的隔定方法得到冷拌乳化沥行也住用a.g)对城佳冷拌乳化沥青用量下的混合料试件进行路用性能检验.5.2.2 冷拌冷铺丸化沥青混合料的技术指标应符合我6要求.赛6冷舞冷,孔化赤皆黑合料技术指*测i两日tfifc试验方法空隙率闾3.S6.0JGE20-T0706粕定改(d)7.0JIGE20-T0709浸水。欧尔残田松定收(%)80JIGE20-T0
4、709赛时剪被残团强度比R)?75J1.GE20-T0729动总定度(次m)25000JrGE20-T0719T(FC95裂强度(Mho云1.5J1.GE20-T07295.2.3 冷拌冷铺乳化沥青混合料的H标配介比设计、生产限合比设计和生产配合比蛤证应符合JTGF40的有关规定.6MT6.1 一艘1定6.1.1 冷拌冷铺乳化沥青混合料的施工应符合JTG1.；40的有关耍求.6.1.2 冷拌冷捕乳化沥行混合利SI：前应铺筑试验段，6.1.3 冷拌冷铺乳化沥青混合料操铺的最低气温不应低于IOC.6.2 Ik工准备6.2.1冷拌冷W1.乳化浙声混合料铺筑前,应严格检费下承层质量，下承层顶面应干煤、清洁、无碎石、杂物等，对有污染部位应提前处理-6.2.2正式施工前应准各好拌和、运输，K1.t1.1.1.压实等过器所需的设备.并进行必要的校验工作.&3排和
