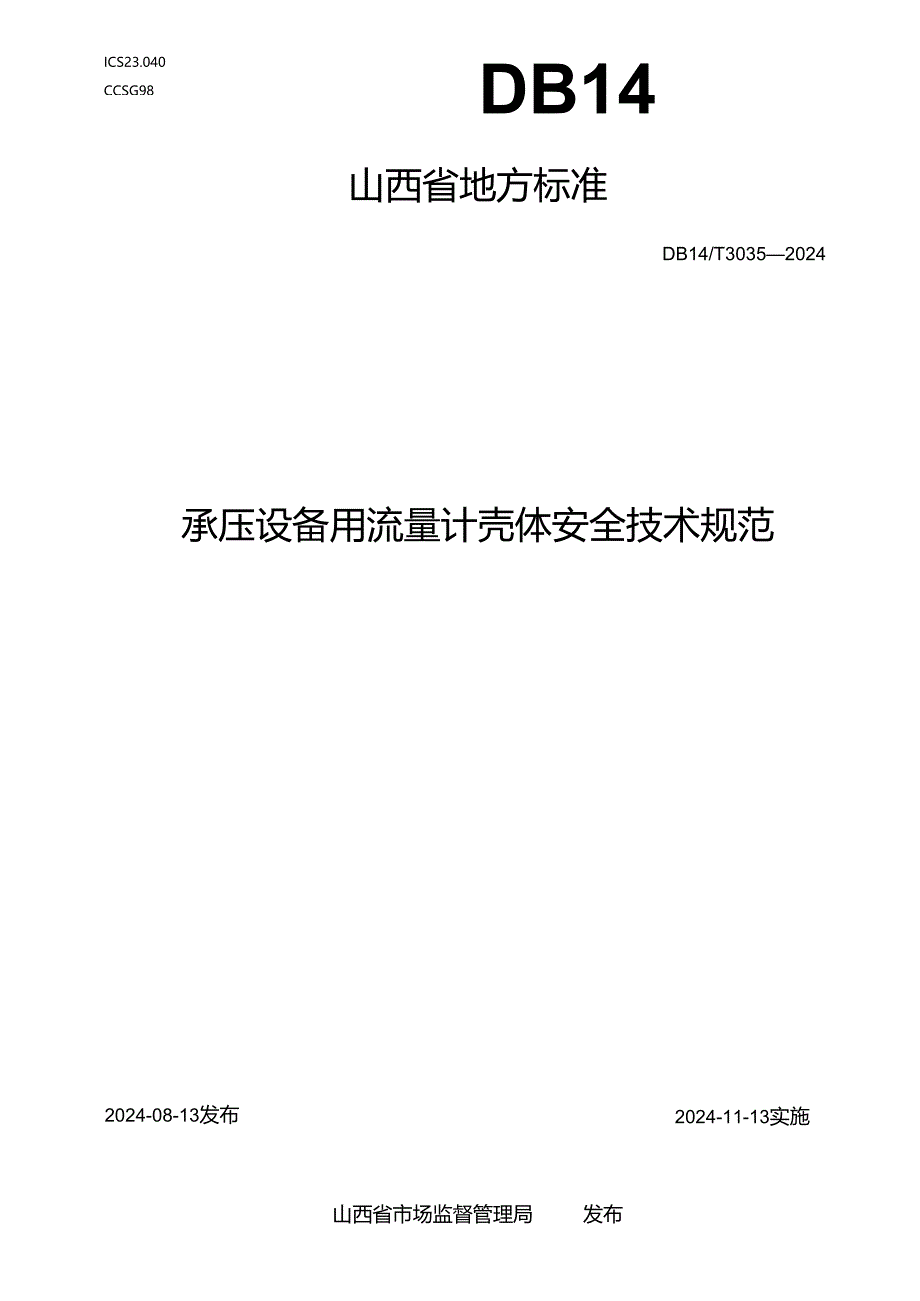

1、ICS23.040CCSG98DB14山西省地方标准DB14/T30352024承压设备用流量计壳体安全技术规范2024-11-13实施2024-08-13发布山西省市场监督管理局发布前言II1范围12规范性引用文件13术语和定义1-1设计25材料26制造37使用管理5参考文献6本文件按照GB/T1.I2020标准化工作导则第I制分：标准化文件的结构和起草规则的规定起草。本文件由山西省市场监督管理局提出、组织实魄和监耕检查.山西省市场监督管理局时标准的组织实施情况进行监15检查.本文件由山西省特种设备安全标准化技术委员会归口。本文件起点单位：山西省检骁悔测中心（山西省标准计做技术研究院）、太原
2、太斯德克磔自控工程股份有跟公司。本文件主要起草人：刘建、将永盲、侯哲、李刚,刘旭、王育.任东顺、赵广立.承压设备用流量计壳体安全技术规范1葩围本文件现定了承压设备用流量计壳体的设计、材料、制造和使用管理的相关安全技术要求.本文件适用于特种设备目录规定的压力管道定义范国内的承压设备川流最计壳体，2规葩性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注11期的引用文件，仅该日期对应的版本适用干本文件：不注日期的引用文件,其最新版本（包括所有的蟋改单）适用于本文件，GB/T2621（所有部分）用安装在同形被面管道中的差旅装置测址满管流体流出GB/T18601用气体却声
3、流心计测状天然气流MGB/T30139.5工业自动化产品安全要求第5部分：流M计的安全要求GB/T31130科里奥利埃琉流量计GB/T32201气体流量计GB/T34041.1封闭管道中流体流量的测量气体超声流量计第1部分：贸易交接和分输计代用气体超声流量计GB/T34041.2封闭管道中流体流砧的测情气体曲声流Mir第2部分：1；业测录用气体超声流量计JB/T9248电磁流破计JB/T9249漏街液量计NB/T47013（所彳f部分）承压设备无损检测NB/T47014承压设备焊接工艺评定NB/T47018（所有部分）承压设备用饵接材料订货技术条件3术语和定义GB/12624、GBzT1860
4、kGB/T30439.5、GB/T31130、GB/T32201、GBzT34011.1、GB/T34（M1.2、JB/T9248、J1.VT9249界定的以及下列术语和定义适用于本文件.流量计显示实测流域值的流量测M装置.流量计壳体由管子、板卷管、铸件、锻件、法兰、管件等经机械M工或焊接而成的承受流信计内部介侦压力的光体。3.3焊件由焊接方法连接的组件.4设计41流设计光体设计时应充分考虑其与流吊计运行原理相关的安全性，体现本质安全版则。42流3计光体制造单位应按质收保证体系设计控制的要求对流累计壳体设计过程予以控制，符合以下要求：H）设计文件应符合订货技术条件的要求：b）设计文件包括以下内
5、容：1）结构型式、材料及零部件图表；2）无损检测要求、热处理要求、耐压试验和泄漏试脸要求；3）产品标准有强度校核要求的,应出具强度计。书.c）设计由外部单位提供时，按外来文件进行控制,且外部单位应有相应的设计资质：0设计变更（含材料代用应出具书面批准文件。5材料5.1 熟本要求流增由壳体承压部分所用材料与零部件的受委托方（供货方）,均应为通过流屈计壳体制造单位评价的合格受委托方.流IS计克体制造单位应按质Iit保证体系的要求对流量计克体承压部分所用材料与零部件予以控制,且符合TSG07的要求.5.2 性转要求521受压元件用材料应有足好的强度、塑性、韧性和抗脆断能力。5.2.2选用的材料应具有
6、足峥的稳定性,包括化学性能、物理性能、耐蚀和耐磨性能、抗疲劳性能和组织稳定性等。52.3材料与零部件的性能应符合设计文件的规定，且不低于相关安全技术规莅的要求，5 .2.4焊材应符合NB/T47018的要求,5.3 质量证明文件流业计壳体制造单位对材料质依证明文件的控制应符合以下要求：a）列入特种设备生产单位许可目录的材料与零部件，应出取得特种设生产单位许可证的单位生产.有制造监督检验、型式试验要求的.还应取得制造监15检验证书、型式试脸证书.b）材料与零部件应有质盘证明书.质成证明书的内容应齐全,加盅材料制造单位质fit检验章同时在明显部位做出清晰、牢固的标忐。c）波计壳体制造单位从非材料制
7、造单位取得流量计光体用材料时，应取得制造单位提供的顺A证明书原件或者加盅/材料经苕单位公章和经办负贲人签字（堂）的更印件.5.4 材料验收流量计壳体制造单位应当建立材料裟收制度，材料场枝收应符合以下要求：a）材料与零部件的材质、型号、规格、制造标准应符合设计文件的要求，并逐个进行外观旗业和几何尺寸的检查验收：b）对于，MJHH、含恨低温谢,不恢钠以及慷及铢合金、钛及钛合金材料的光体零部件,应对主要合金元素进行抽杳，若抽钮不合格，其控制应符合TSG。7的要求；c）材料与零部件的标记应当清晰完步.并能峪追溯到产品质破证明文件.6制造6 1基本要求流麻计壳体制造维位应符合以下要求：a）取得相应特种设
8、备生产许可证：b）配置满足TSG07相应资源条件要求及生产所需的人员、场所、设备设施等:c）按TSG07的规定建立麻琬保证体系并有效实施：d）具需流量计无体产品安全性能所需的技术能力.6.2焊接621流用计壳体制电电位应按质量保证体系时焊接过程予以控制.6.2.2焊接作业人员K按ISGZ6002的规定取得特种设备煌接作业人员资格证书后,方可在行效期内从M合格项日范围内的焊接工作。62.3流城计壳体受压件与受压件的知接、变压件与非变压件的焊接均应采用经评定合格的焊接工”624焊接工艺评定的按NB/T17011和相关安全技术短范的规定进行。625受压元件焊接前，应根据焊接工艺评定报告海制焊接工艺规
9、程，用于指导群工施焊和焊后热处理工作。6.2.6焊接应按役计文件规定的标准和焊接工之规程进行.62.7利一位五上的返修不宜断过2次，返性焊缝应按腰焊缱的要求进行坪接检验,628不得采用焊补方式时锻钢件、铸铜件类零部件的本体地陷进行修136.3 外观及几何尺寸焊接完成之后对流及计光体外观质量几何尺寸、焊缝表面质量等迸行检查，介格要求如下：a）流量计壳体表面不应有明显的损伤和缺陷；b）流地计壳体的尺寸应符合设计文件及技术文件的要求：c）焊缝外形尺寸、表面质量应符合设计文件和1艺文件的要求,饵维高度不低于母材表面焯缝与母材应圆滑过渡，6.4 理化检验流册计光体理化检验应符合以下要求：a）对产品本体或
10、零部件、焊件按设计文件和相关安全技术规范的要求进行理化检验：b）对于错钿制、含锲低温钢、不锈钢以及银及模合金、枕及钛合金材料的受压元件，在能焊结束后应检查其材质标记。当发现无标记或标记不清晰时，应对用材和焊缱进行光滑检购，核查用材和焊材使用的正确性，并出具光诙检验报告,材料牌号单一旦组批生产的制造单位，制定相应材料保证措施后可免除光谐检验：C）要求焊后热处理的焊接接头,热处理后应测；M更度值，硬度测定区域包括焊，青和热影响区，热影响区的测定区域应紧翎熔合畿.测出的便度值应符合设计文件的相关要求：（1）理化检脸外委时，其控制应符合TSGo7的要求.流盘计壳体无损检测应符合以下要求：a）无损检刈应
11、由持有相应类别的特种设备无损检测资格证玄的人员担任：b）无损检测方法主要包括射战检测（RT）、超声检测（UT）、破粉检洌（MT、渗透检测PT）等.检测方法按XB/T47013的规定进行：c）烟按接头无损检测应在形状尺寸和外观检查合格后进行：d）有延迟裂纹帧向的材料应当在焊接完成24h后进行无损检测：e）有用热裂纹领向的焊接接头,应在最终热处理后进行衣面无损检测复杏：f）时流审计壳体产品的承压焊缝进行焊接桧验的无损检测要求应符合表1和设计文件的规定；g）无畏检测外委时，其控制应符合TSG07的要求.表1产品承压焊缝的无损检测要求焊继类别梅浦顿次检测项目检测比例检测要求对接焊缝好件产品仝部炜健射线
12、或超出检测不铁750%I1.合格承榆处继好件产丛全部坪健说粉或渔透检测1心I合格睚厚小或看等T：hm时.对接炸健仁用射线检泪.如果采用超声检等代替射翅检.二要取狒设计单位（部11）的书面同期.6.6 耐压试验6.6.1 基本要求耐压试验的基本要求如下：a）耐压试骁场地应当有可取的安全防护设施：b）试压介质应使用无腐蚀性的沽净水，流吊计壳体含有奥氏体不锈钢材料时，应有,措他确保水中氯离子含量不超过25mg1.:C）水的温度应不低于5C.662试验压力及保压时间耐压试验压力为公称技力的1.5倍,保压时间不应少于Iomin.6.6.3试验步骤试验时压力应缓慢上升，当压力上升到试验压力，笆停升压，达到
13、保压时间后，降到公称压力进行检苗6.6.4合格要求耐压试抬的合格要求如下：a）当降到公称压力检查时，压力表无压降，受压元件所有焊接接头和连接部位无涔漏：b）耐压试粉后，没有发现明显的残余变形。6.7出厂文件及铭牌6.7.1出厂文件流量计光体应经制造单位检粉合格，符合TsGD7006要求的还应通过监科检验机构的监琳检脸，获得监侪检验证书方可出厂，出厂文件至少应包括以下内容：a）合格证：b）安装使用说明书：C）监督检验证书.6.7.2铭牌流用计光体铭牌应固定于明显.位巴.其内容至少应包括以下内容：n）制造单位名称：b）TS标志：c）特种设备生产单位许可证编号：（1）产品名称；e）产品型号：O公称压
14、力：）公称通径：h）产品编号：i）介质流向标识：j）出厂日期。7使用管理7.1使用单位的当对其使用的流砒计无体安全负责，使用取得特种设饴生产许可证的单位制造并经检验合格的液心计光体，并按照使用说明书的要求运行.72使用单位应当妥善保管流.（计壳体出厂技术资料及监督检验i三书等安全技术档案，7.3 使用单位应当时流取计光体进行定期自行检套，出点检食流业计先休衣面有无腐蚀、裂税、过热、变形、泄露等缺陷法4无偏I、连接螺栓是否松动等异常情况.7.4 流家计壳体应与其相连的压力管道一同进行定期检验.旦符合TSG【）7005、TSG1.1.等安全技术规范的相关要求。参考文献1 TSG07特种设备生产和充装单位许可规则2 TSG11锅炉安全技术规程3 TSGZ6002特种设备焊接操作人员考核细则4 TSGB7006压力管道监督检验规则1.5TSGD7005压力管道定期检验规则一工业管道
