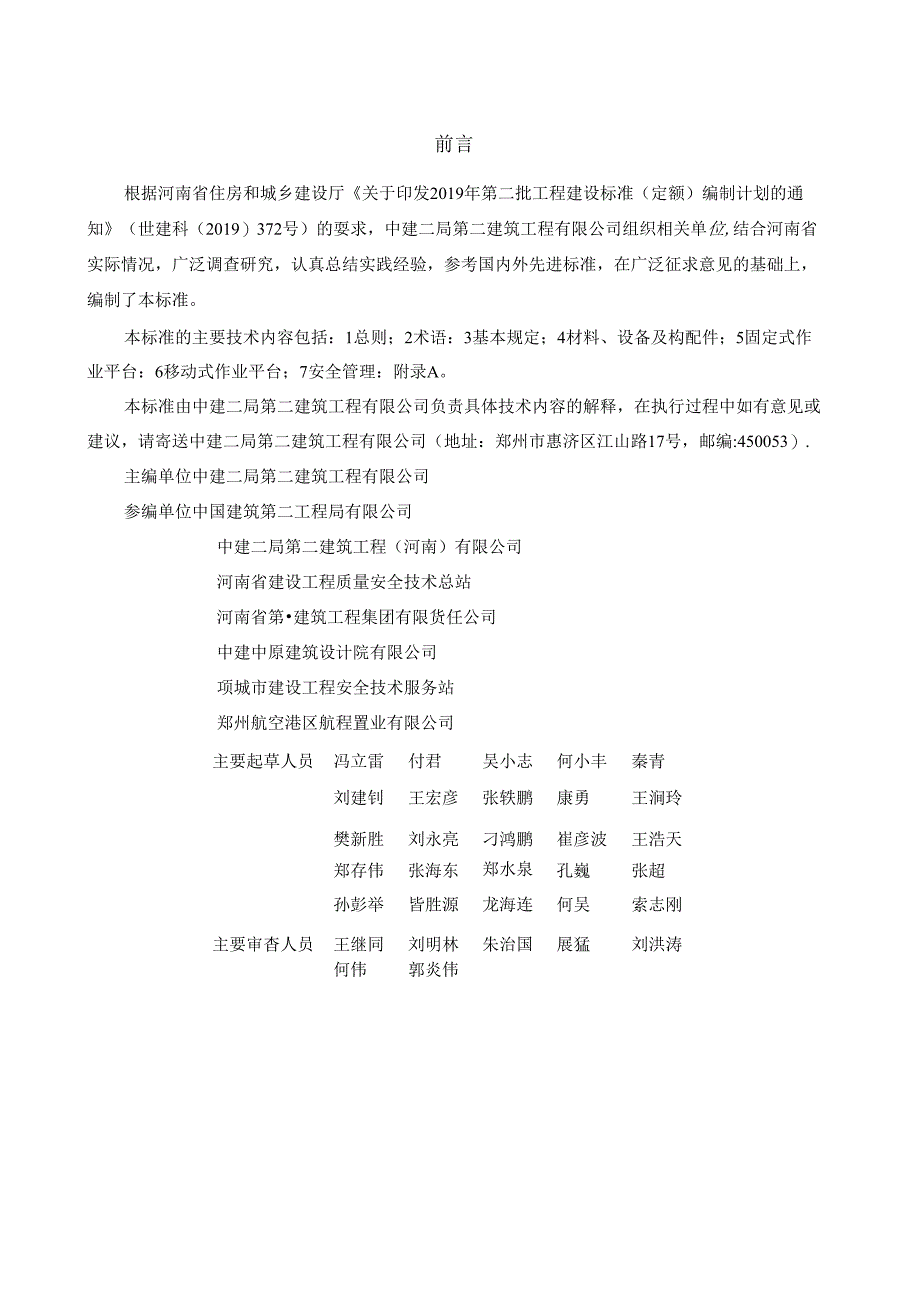

1、前言根据河南省住房和城乡建设厅关于印发2019年第二批工程建设标准（定额）编制计划的通知（世建科（2019）372号）的耍求，中建二局第二建筑工程有限公司组织相关单位,结合河南省实际情况，广泛调查研究，认真总结实践经验，参考国内外先进标准，在广泛征求意见的基础上，编制了本标准。本标准的主要技术内容包括：1总则；2术语：3基本规定；4材料、设备及构配件；5固定式作业平台：6移动式作业平台；7安全管理：附录A。本标准由中建二局第二建筑工程有限公司负责具体技术内容的解释，在执行过程中如有意见或建议，请寄送中建二局第二建筑工程有限公司（地址：郑州市惠济区江山路17号，邮编:450053）.主编单位中建
2、二局第二建筑工程有限公司参编单位中国建筑第二工程局有限公司中建二局第二建筑工程（河南）有限公司河南省建设工程质量安全技术总站河南省第建筑工程集团有限货任公司中建中原建筑设计院有限公司项城市建设工程安全技术服务站郑州航空港区航程置业有限公司主要起草人员冯立雷付君吴小志何小丰秦青刘建钊王宏彦张轶鹏康勇王涧玲樊新胜刘永亮刁鸿鹏崔彦波王浩天郑存伟张海东郑水泉孔巍张超孙彭举皆胜源龙海连何吴索志刚主要审杳人员王继同刘明林朱治国展猛刘洪涛何伟郭炎伟目次1总则12术语23基本规定34材料、设备及构配件54. 1-般规定54.2 固定式作业平台54.3 移动式作业平台55固定式作业平台75. 1一般规定75.2
3、 设计计算75.3 构造要求75.4 搭设、验收、使用与拆除106移动式作业平台126. 1一般规定126.2 承载力要求126.3 构造要求126.4 安装、验收、使用与拆除167安全管理18附录作业平台验收19本标准用词用语说明21引用标准名录22条文说明231.0.1为贯彻执行国家安全生产方针政策，规范电梯井道施工作业平台的设计、安装、验收、使用及拆除，做到技术先进、经济合理、安全可靠，制定本标准。1.0.2本标准适用于河南省行政区域内新建、改建和扩建工程的电梯井道施工作业平台的设计、安装、验收、使用及拆除。1.0.3电梯井道施工作业平台设计、安装、验收、使用及拆除,除应符合本标准外，尚

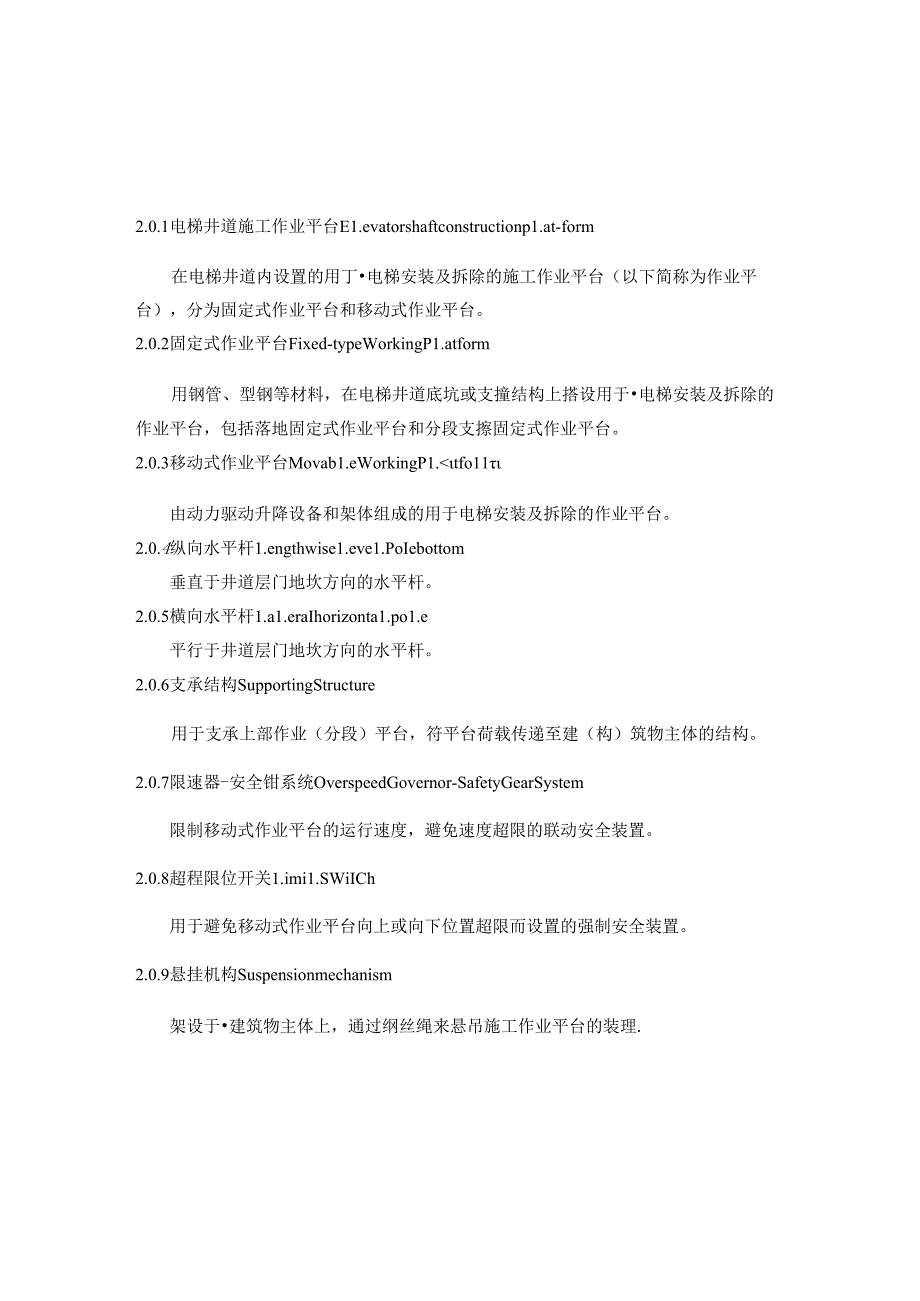

4、应符合国家、行业及河南省现行相关法律法规和标准的规定。2.0.1电梯井道施工作业平台E1.evatorshaftconstructionp1.at-form在电梯井道内设置的用丁电梯安装及拆除的施工作业平台（以下简称为作业平台），分为固定式作业平台和移动式作业平台。2.0.2固定式作业平台Fixed-typeWorkingP1.atform用钢管、型钢等材料，在电梯井道底坑或支撞结构上搭设用于电梯安装及拆除的作业平台，包括落地固定式作业平台和分段支擦固定式作业平台。2.0.3移动式作业平台Movab1.eWorkingP1.t,作业人员应佩或全身式安全带并确认悬挂可靠，安全带应高挂低用。3作业
5、面应配备可靠的安全照明系统，照明应采用安全电压，灯具应采用安全罩。4不同作业层应避免交叉作业。3.0.9电梯井道入口处应设全封闭式防护网（门），防护网（门）底部设高度不小于180呵的防护挡板。挡板与楼地板间隙不大于5廊。因安装作业需要临时拆除防护时，应设警示标志，作业完毕后应及时恢复。3.0.10作业平台安装和拆除时，电梯井道内应采取必要的通风措施“采用移动式作业平台时，环境温度、相对海度、电源电压偏离额定值等指标应符合电梯制造与安装安全规范GB7588的相关规定。3.0.11作业平台安装完成，经验收合格后方可投入使用。3.0.12平台使用期间，使用单位应进行检查及维护“4材料,、设备及构配件
6、4.1 一般规定4.1.1 进场材料、设备及构配件应有质量证明文件，经进场验收合格后方可使用。4.1.2 膨胀螺栓、化学锚栓的规格、尺寸、质量及安装验4啦符合N膨胀螺栓J1.VZQ4763和化学锚检JB/2Q4757的相关规定。4.1.3 梯井道内人员作业用安全绳宜使用棉麻绳，直径不小于1611n,安全碰的诙符合验落防护安全缈GB24543的相关规定。4.2 固定式作业平台4.2.1 作业平台的钢管、扣件质量应符合国家现行标准建筑施工扣件式钢管脚产架安全技术规范JGJ130规定。4.2.2 脚手板宜采用木质脚手板。其材质应符合现行国家标准d木结构设计规范3GB50005中H级材质的规定。脚手板
7、厚度不应小于5011m,两端应各设冏两道直径不小于4mm的镀锌钢丝藏4.2.3 安全网应符合4安全网GB57因的相关规定。4.2.4 作业平台和荷用钢丝绳应符合现行国家标准6一般用途钢丝绳吊索特性和技术条件GB/T16762、*1R要用途钢丝绳GB/T8918和4钢丝绳通用技术条件GIVT20118的规定。4.2.5 作业平台用型钢应符合现行国家标准碳素结构钢3GB/T700或低合金高强度结构钢GB/T1591的规定。4.2.6 作业平台载重不应超过设计限值。4.3 移动式作业平台4.3.1 作业平台的构件应符合产品图样规定，并应有生产厂家的标识及产品合格证。4.3.2 构件煤接质fit应符合
8、现行行业标准建筑机械与设备焊接件通用技术条件3JG/T5082.1的规定。4.3.3 曳引式.驱动机应符合电梯制造与安装安全规范GB7588的相关规定：爬升式驱动机应符合高处作业吊篮GB/T19155的相关规定。4.3.4 发引式驱动机钢丝绳应符合现行国家标准电梯制造与安装安全规范3GB7588的规定：爬升式驱动机钢统绳应符合现行国家标准G电梯用钢丝绳BGB/T8903的规定：钢丝绳绳端的固接强度不应小丁钢丝绳破断拉力的8(Wj;5固定式作业平台5.1 一般规定5.1.1 作业平台应安装在电梯井相对的两侧埼体上.5.1.2 作业平台应包括立杆、纵向水平杆、横向水平杆、扫地杆、剪刀撵、栏杆、扣件
9、、脚手板、支承架、爬梯、安全网等.5.1.3 型钢支承架端部可通过预埋件、预留孔洞、锚固牛腿等方式与建（构）筑物的主体结构固定连接。钢构件焊接应符合现行国家标准钢结构设计标准GB50017的规定。型钢支承架相关工艺和技术要求应在专项方案中予以明确。5.2 设计计算5.2.1 作业平台应进行设计计算，宜列入单位工程的专项施工方案，其内容包括：1作业平台的平面、立面图等。2作业平台主要构件的承载能力和变形验犯。3作业平台基础承载力验算，5.2.2荷栽分类及包含内容应符合下列规定：1荷载分为永久荷载（恒荷载）和可变荷载（活荷我）。2永久荷载包括作业平台自重和构配件自重.作业平台自重包括支承架、立杆、
10、纵向水平杆、横向水平杆、扣件等的自重：构配件自重包括脚手板、栏杆、移动爬梯、安全网等防护设施的自重。3可变荷载包括作业平台上的人员、工落具和物料等的重量。5.2.3荷载标准值的取值及计算应符合下列规定：1永久荷载中作业平台以及构、配件白重应按实际设置情况进行计兑.2可变荷我按不小于3kNuf的等效均布荷载计算。3作业平台的承重构件设计时，应根据使用过程中最不利工况进行计算,荷载效应按永久荷载和可变荷载的组合进行计算。5.2.4当采用型钢做为支承结构时，应进行下列设计计算：1型钢的抗弯强度、弱木稳定性和饶度。2型钢锚固件及其锚固连接的强度。3型钢支撞结构的承教能力验知5.3.1电梯井道作业平台施
11、本构造应符合下列规定：1作业平台布局及形式应根据电梯井道总体布置要求确定。作业平台可采用矩形或梯形等平面形式，如图5.3.IT所示。作业平台四周纵横向水平杆距井道边缘距离，配玳一侧不应大于600m,其它三例不宜大于500喇且应兼顾电梯安装要求。（八）(b)(c)(1)（八）配重后段（窄配重）（b）配重后性（宽配重）（O配重右置（偏后）（d）配垂左置（宽配重）I-配重2-横向水平杆3-纵向水平杆4-立杆图5.2.1-1固定式作业平台的平面形式2作业平台立杆间距不应大于1.n,当大于1.8m时，应采取加固措施。3作业平台架体搭设高度每段不应超过50m。4分段悬挑牛腿节点具体尺寸按6扣件式钢管脚手架
