1、5）细石湿凝土镂面德工工艺流程图收面（压脸收一养护光、扫毛间wJBSi*pg骞瞳事ta三三OZCM埼体瓶网8号墙体排砖CAD示意图8号墙体排前B1.M效果图(2)选用龄期28天后的砌块，粒运过程应轻拿轻放，减小损坏.(3)墙体底采纳蒸压粉煤灰诂砌筑180Bm高：厨房、卫生间.阳台导墙采纳现浇混凝.其高度180an,且要与楼板同时浇注。(4)填充墙物体砌筑时应结畿搭接,搭接长度不小于20011三:水灰暖及竖向灰残不等题过1511m,勾箕耍回涧且深浅一样,不得出现透亮嫉.弹畿向假线.（5）顶部嫉隙待中体砌筑完成1.1.d且沉降完成后，用除燥灰砖斜砌45601Tfi,端部及中部采纳慎制处三先块封堵.
2、墙体顶部斜坳示意图（6）砌体与主体结为，构造柱、剪力墙交接处应牢靠拉结：沿墙全寄每用2皮砌块谀置2根通长中6钢筋。（7）构造柱、过梁模板支设前沿构件周边辕贴海绵条以保证模板拼接产密，构件方正；慎板支设过程中对模板进行校核，碑!保模板几何尺寸打算：磴浇筑时应报据行实，拆梗时漆强度能保证表面及校角不因拆隹爻损，且构件达到柝模强度。（8）墙体与构造柱迷接处应砌筑马牙槌,马牙梃囱底向上，先退后进,宽度60w1.高度不宜超过300三u9）构造柱浇筑时构造柱内先提前浇水潮湿，根部用砂浆理浆。（IO）长度小于200值的砌体门跺,与相邻我地柱整体现浇。（I1.）加气在凝土砌块不得与其它块材混砌.12）佚管安装
3、时，先依抠施工图纸定位箱金，垂直部规,定位竣傅，不得横向定位现管走向。13用切割机沿边段切开.后用专用副范机器将范内砌块剧除.别槽深度保持线管代堂外表面比中墙面基层Bum,缙宽是配管克径外加ISnm,槽宽一样，不得破坏槽边.（14）规管用专用抱卡固定坚固，用水冲洗规懵及海遂墙专，再用砂浆抹突.15）砌块与近凝土构件连接发、绘增处均挂钠丝网,每边搭接不小于15O三n.（16）立皮数杆：在墙体部分转角处、交接处及凹凸处立好皮数杆.反数杆1线应对准室内限制Im线.皮数杆示意将(17)情拌砂浆i场运用时.宾贷方应按规定批次供应短量证明文件,主要包括产品也式检脸报告和出场检验报告等，并分批对其进行复验.
4、18)豆凝土构件之间的加气迎凝土短充墙每50Omn商设置26逋长拉结筋。墙体拉结筋与将造柱连接儆法如图所示.=二杓会,.I2M50000单项设计部痴一墙体及结筋与狗造柱连接做法(19)构造柱.过梁.水平系裹、窗台压:缸拖庭等均采纳C20;ft凝土，构迨柱混凝土应分层浇筑且连续进行,如必济同歌时,应在前层混凝土初凝之前.将次层混凝土浇筑完毕。(20)增长大于层高2倍或8m时,在埼的中部设置为透柱：直墙婚部应设置构造柱加强措麓：洞口宽度N210011时，洞口两侧设置构造柱：由示注明构造柱处应按要求设置构迨柱。除图中注明外,为造柱断面为墙厚X2OO.主筋41O,推够中60200。41062OO构迨柱
5、般而配密构造(21)入户门洞两例沿墙身设置通离的构迨柱，陵营为墙厚X120,纵荡410,控能69200o4062000(1墙耳13、户门构造柱嵌面配斯构i(22)构迨柱支模上部做成喇叭口，混凝土濯注到顶，以保证遇凝土浇筑密典.待昆就土硬化后再将牛腿部分混凝土凿除，以礴保构造柱的稳定性.为渔柱支模前应沿构逡柱全商在墙体上加设双面胶条。构造柱支楼则叭口蕾设示意图（23）加气巡凝土砌块外窗下沿救100高同地埠的钢筋混凝土压顶，纵向钢筋38,分布筋69300,两端锚入西力墙或为道柱内200m.凝度等级为C20,如图所示。（24）加气在秋土填充墙上预留洞口半埋的电表箱.消火栓前等）宽度叁30（InW时设
6、置过梁,过梁每侧伸入墙内25011n,JT架与现浇混凝土墙或柱相处时改为现浇.（25门、窗洞口两例混凝土颈制块皎置要求：门.窗洞口两侧设置。20预制昆凝土块（120X12OX推庠）.门洞口Sf制柒在楼板结为面和过梁间距20Omm住置分别设置一个预制混凝土块,其他北凝土块匀称分布但最大嬖向问足不得大于90Qm:窗洞口颈制块在窗台压顶表面和过茱何龙20Orm1.位置分别设置一个想制品凝土藻,其他1.制在凝土块匀称分布但最大竖向间距不得大于400m.构造住现浇口踪门洞口ffi制块留设图窗洞口慎制块图设图（26）加气配;土砌块上下皮砌城的盘向灰缝应相互错开.钳开的长度宜为300am,并不小于200mm
7、.对于不能满意的部位，应在水平灰微设置246的拉站钏筋或钢廷同片，控培铜筋的长度应不小于70011m,2）墙体抹灰海工方法及限制要点（1）抹灰前结构张模位置必需制打.修补平整方可抹灰,抹灰产祭出现大小头。（2）多县表舌的尘土、污垢、油渍等应清除干净，并应洒水涓湿.抹灰前全部管线，线食，电箱等必帮安笠完毕,严禁抹灰完毕后打击安装,避开抹灰出现色爰.（3）抹灰所用材料的品种和性能应符合设计要求.（4）号层用浆厚度米制在3皿1,甩点要匀稔分布，不能两甩，终凝后浇水养护，直至砂架毛剌有较高强度，用手哥不动为宜.5）抹灰基层处理完成后,需对基层垂直度.平整度、孔洞封堵.抗裂措施.颈留想埋.灰饼厚度、房间
8、方正等进行泯制性检杳处理。（6）贴灰饼先上后下，灰饼间距不大于1500nun.离地3011bi.灰饼宜采纳1；3水泥砂浆做成5011m见方的形态，用赤尺板找好垂直与平整，墙角灰饼梢干后，在上下左右贴灰锵表面挂通线,沿线等福15三补做若干标准灰饼,灰第快干时，在灰饼之间抹100rnn宽的砂浆冲筋.厚度与灰饼平齐.（7）抹灰总厚度大于或等于3511m时，应实行加强措施,不同材料基体交接处及线槽来面的抹灰，没置抗裂胡丝区，钢丝区与各基体的搭接宽度不应小于1.50ran0（8）同厉及卫生间抒场造抹灰必济方正.阴阳向保证90,变.偏差限制在3rwn,并满挂抗裂铜辿网。（9）抹灰工程应分层进行，抹底灰时用
9、刮尺的抹顺早，用木抹子接搓毛。砂浆品种应祚合设计要求,每遇厚度限制在57三n,应分层与冲舒抹平,然后用大杠刮平，找直.用木抹子提毛,并也里池水养护。麴层砂浆抹灰厚度限制在59三1,抹面层砂浆时.应先检查底层砂浆有无空袋、裂建现象，如有空鼓臬酸，应蜕j返修后再抹面层砂浆.先用水潮湿紧跋抹草面砂浆，并用刮杠横竖刮平,用木抹子搓毛，待来面无明水时,用软毛制JS水轻期一遍,以保证面层灰僦色一样,避开和剂总收缩裂缝。（10）株灰施工需留施工线时.需将巳完成的抹灰层边缘切成与墙面点6Q定的反楼，水平精工嫌的反槎必穿向下，防止水从松口淳入墙体.当反槎留置不超过1.2hBt,在槿口处甩撤盖水泥浆后可接着抹灰：
10、当留置反桂建It终凝时.应将松口及墙身反复淡水潮湿，水浸入深度IonIn且表面无明水时即可抹安。（I1.）抹灰砂浆应随用随挣，放置时间不能超过2小时.（12）砂浆面层终菽后应刚好喷水养护，天气烽热干燥时应增加养护次数，扶护时间不得少于7天。3）顶棚黑子菸工方法及限制要点（I）顶棚瓜子焦工前必落在顶榭阴角处坡面上弹好平莫限制度,保证四周阴角通顺平更，每个房间必需有五4点限制标高.（2）顶棚弑子施工时，沿墙顶部下羽100mn.曲工前沿分界殁清贴美蚊纸,保持美跤纸上口与阴角/平行。（3）依据弹好的米制线对四周用角和板面不平处用抹子找平直，局部偏左较大时采纳希刷石膏多逾找平。（4）腻子运用前应搅拌匀称
11、,并在规定的时间内运用完毕。（5）施工环境温度比在535（之间，并应留意通风换气和防尘.（6）第一遍满刮.服子：用胶皮刮板沿平行于房间长边方向依次进行满刮底工，一刮板禁接一刮板.接头处不得留槎,第一刮板最终收头时要干净利落.并且将阴阳角处修方正。7）第一道顼子干燥后,用砂般将腻子残流、克逊等打磨平、册光.忧后将表百清扫干净，将麻子干燥后进行局部修补或复补，彻底干选后，用砂纸打算平整，并清扫干净.（8）其次遍版子大面积用钢片划板淋刮,方向与第一遍相互垂直，小面积用开刀（利刀）刮,阴生要直.阳儿要正，顶棚要刮平刮光。（9）时子干愫前不得打扫室内地面，产防灰尘污染顶棚.4）黑我第防水施工力法及限制要

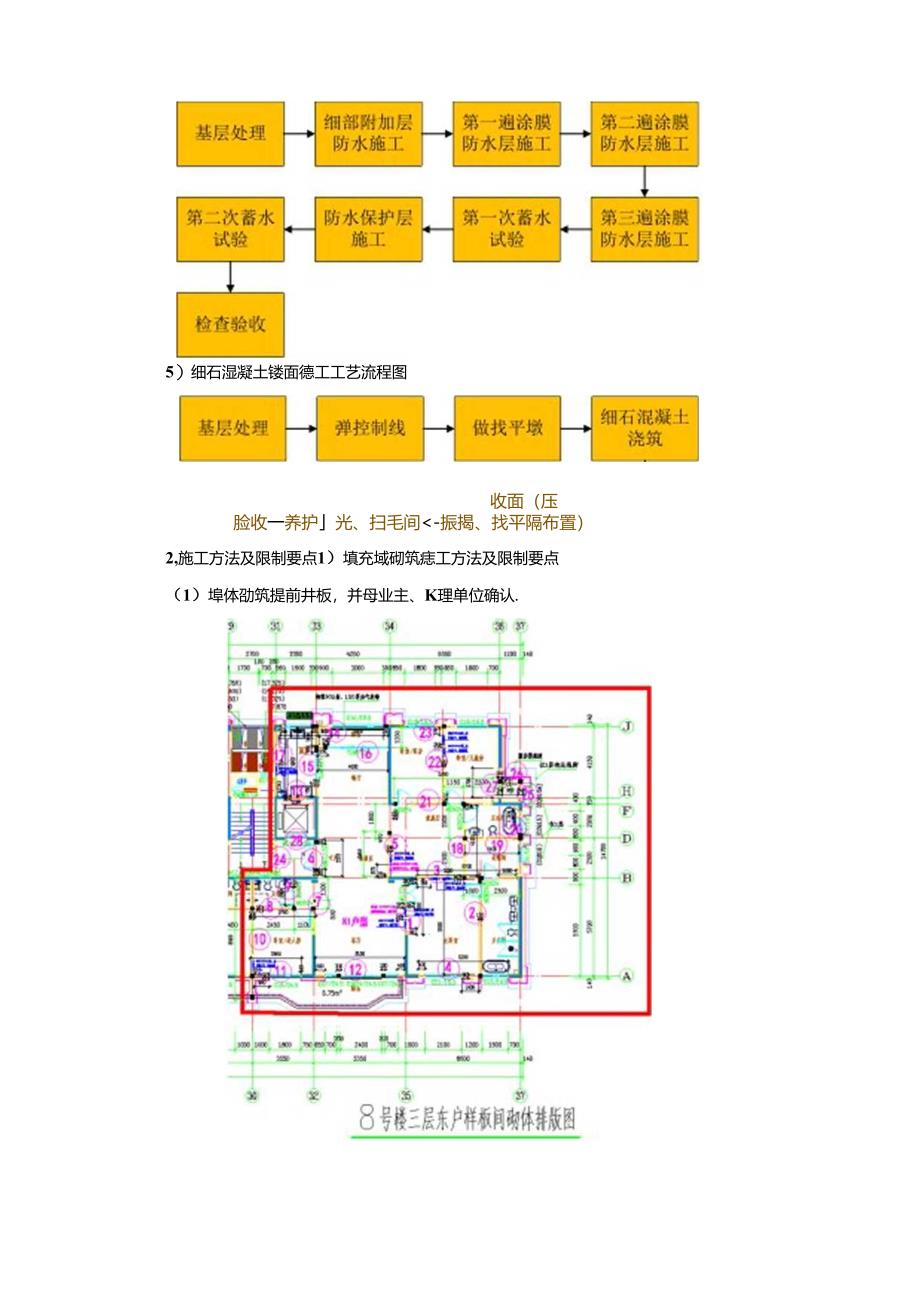

12、点1）清理基层：将基层表面的灰皮、尘土.杂物等铲除清扫干净，对管根、地潴和挣水口等部位应仔细清理。遇有油污时，可用铜砌或砂纸刷除干净.基层表面应平整，不得有松动、空战*起沙、开裂等缺陷,如有凹陷处应用1：3水泥砂浆找平,最终基层用干净的混布擦拭一追。2）细部附加层藕工：地漏.管根、阴阳角.卫生洁具根部等处应用聚氨曲深刮一爱做附加层,两侧各在交接处涂刷200rrm.地面四周与墙体连接处以及管根处,平面涂膜防水层宽度和平面拐用上返湎度各方250m三。地漏口周边平面涂摸防水层宽度和进入地漏口下返均为4Omm,各细部附加层也可做一步两泽聚氨脂涂的处理.（3）常出下第一遍涂膜达刎表干时间后，再迸行其次追
