《GB-T 7605-2024运行中涡轮机油抗乳化性的测定.docx》由会员分享，可在线阅读，更多相关《GB-T 7605-2024运行中涡轮机油抗乳化性的测定.docx（8页珍藏版）》请在第壹文秘上搜索。

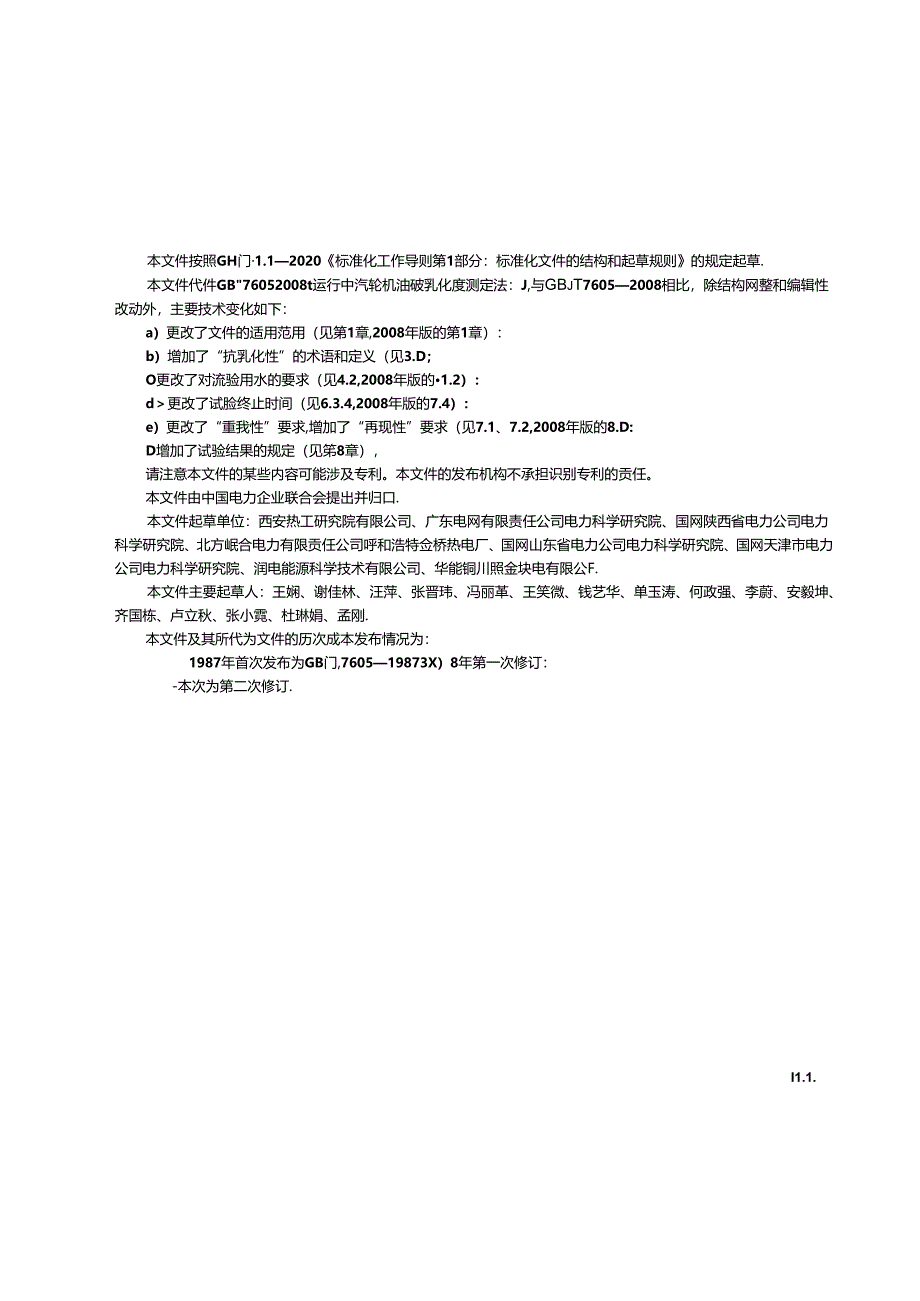

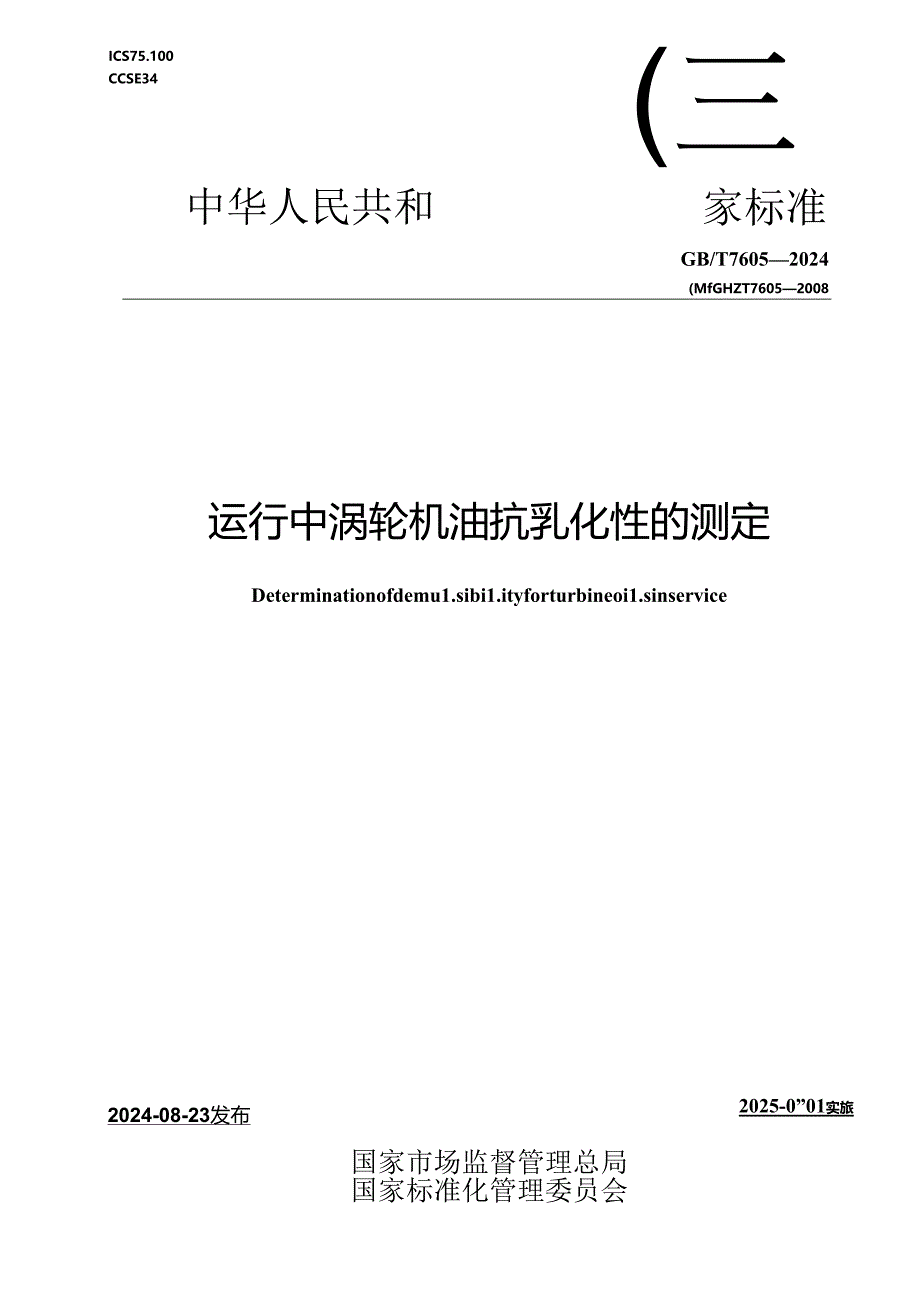

1、ICS75.100CCSE34(三中华人民共和家标准GB/T76052024(MfGHZT76052008运行中涡轮机油抗乳化性的测定Determinationofdemu1.sibi1.ityforturbineoi1.sinservice2024-08-23发布2025-0”01实旅国家市场监督管理总局国家标准化管理委员会目次前言III1范困I2规范性引用文件I3术语和定义I4试剂和材料15仪即和设备I6试脸方法37精密度3本文件按照GH门1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草.本文件代件GB76052008t运行中汽轮机油破乳化度测定法：J,与GBjT
2、76052008相比，除结构网整和编辑性改动外，主要技术变化如下：a）更改了文件的适用范用（见第1章,2008年版的第1章）：b）增加了“抗乳化性”的术语和定义（见3.D；O更改了对流验用水的要求（见4.2,2008年版的1.2）：d更改了试脸终止时间（见6.3.4,2008年版的7.4）：e）更改了“重我性”要求,增加了“再现性”要求（见7.1、7.2,2008年版的8.D:D增加了试验结果的规定（见笫8章），请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的贡任。本文件由中国电力企业联合会提出并归口.本文件起草单位：西安热工研究院有限公司、广东电网有限责任公司电力科学研究
3、院、国网陕西省电力公司电力科学研究院、北方岷合电力有限贡任公司呼和浩特佥桥热电厂、国网山东省电力公司电力科学研究院、国网天津市电力公司电力科学研究院、润电能源科学技术有限公司、华能铜川照金块电有限公F.本文件主要起草人：王娴、谢佳林、汪萍、张晋玮、冯丽革、王笑微、钱艺华、单玉涛、何政强、李蔚、安毅坤、齐国栋、卢立秋、张小霓、杜琳娟、孟刚.本文件及其所代为文件的历次成本发布情况为：1987年首次发布为GB门,760519873X）8年第一次修订：-本次为第二次修订.I1.1.运行中涡轮机油抗乳化性的渊定1本文件描述了运行中涡佗机油抗乳化性的测定方法.本文件适用于运行中涡轮机油抗乳化性的测定.2
4、Ive性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注I期的引用文件，仅该日期时应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT6682分析实脸室用水规格和试验方法3术语和嵬义下列术语和定义适用于本文件。3.1抗礼化性demu1.sibi1.ity油抵抗与水混合形成乳化液的性能，注：IIH1.化性用乳化液中油和水分河的时何表示.4试剂触网4.1 石油假；分析纯，沸程60C90C.4.2 水：符合GBT66X2二级水的规定.4.3 镣子：材质为不锈钢,44坡摘棒：包有醐卜橡胶,例如祗襟般、4橡胶等.45脱脂棉。5仪和谀
5、备5.1抗乳化性能定仪5 .1.1搅拌桨由不锈钢制成的叶片和连杆组成.搅拌桨结构示意图见图1.电位为冬米&1.2f1.mxW1.搅拌电动机转速为1500rmin5Ormin.&1.3*7三I水浴缸用耐热液悯制成，底郃有固定专用量筒的支择板,上部有固定专用量筒的央以,以便当专用气筒内液体被搅扑时，叶片的纵向轴与专用量筒的中心乖H城重合，并E1.能固定住专用量筒。允许在其中插入至少2个试验专用及筒，并且装水水面能浸到专用量筒的85In1.刻度处。控湿器的控温范图为室温一ooc,控都相度为ie。5.2 专用“专用麻筒用耐热玻褊制成，容枳为100m1.（在5m1.-100m1.范围内，分度为1.Om1
6、.）,内径为28nm1.,0nun.专用业筒示意图见图2。owe.-E87IIOm1.H2专用示Sm1.5.3 糜秒去精度为士1s.66.2在专用冰筒中依次加入40m1.水和10m1.油样,并在水和油样为54CIT时搅拌5min形成孔化液，测定油和水分离（即乳化层的体枳不大于3m1.B拉所需要的时间.如果静置60min,油和水没有完全分离,或乱化层体枳仍大于3m1.则记录此时油层、水层和风化层的体枳.6.3 试修前准务工作621专用量筒湎洗干净后，快干备用。6.22 用镣子夹着施行石油酷的脱脂棉将搅拌桨擦净、风16.23 验步试验实点只定6.23.1 抗乳化性测定仪的水浴缸加热升温,使之恒定在
7、54X21T.6.23.2 洁净的专用愤筒内姬慢倒入IOm1.水，然后镣慢倒入油样至刻度为80m1.处，期间不应将油样恢倒、摇动或搅拌。地后将专用收筒过于水浴缸中，把搅拌桨垂I1.放入专用崎筒内，井使桨端位于专用fit筒的5m1.刻度处.633专用后简在水浴缸中峥置20min后启动搅拌电动机，搅拌5min停止，同时开比秒去，迅速提起搅拌柒,并用玻璃棒将附着在搅拌桨上的乳化液刮回专用地筒中。6.23.4 5金终点的判定：a）当油与水的分内界面的乳化层体枳减少到3m1.f1.J,即认为油水分禹达到终点,记录该时间为油样的抗乳化性测定结果：注1：乳化E或专用悯叫h存个别加匕伽1.不胸於点判定.淞姆中
8、西由层中Ufff透明片刨渚柚X油层不透叫伊勿辘点判定.密:乳化层用I环整齐时,榭吼化感桃府I坳做H读点相U，b）如果静置至60min.油水分界面间的乳化层体积依然大于3ni1.时,则停止试验，该油的抗乳化性测定结果记为大于60min.记录此时油层、水层和巩化层的体积；c）没有明显的乳化层，只有完全分离的上下两层.则从停止搅拌到上层体枳达到43m1.时所猫的时间即为该油样的抗乳化性测定结果：d）没有明显的？1.化层，只有完全分离的上下两层，从停止搅拌开始，静置至60min.上层体积依然大于43m1.则停止试脸,该油的抗乳化性测定结果记为大于60min.上层认定为乳化层.然后分别记录此时水层和乳化
9、层的体积，7精出度7.1在同一实验室,田同一操作者使用相同设符.按相同测试方法,并在短时间间隔内，对同一油样取得的两次独立试粉结果的差值不应超过我1规定的数值.舱位为分钟抗乳化性tJRiHt0I101.5KKIW30103(KWGO1.57.2再现性在不同实验室，由不同操作者使用不同设备.在不同地点及不同监控条件下,按相同测试方法，对同一油样取汨的两次独立试验结果的差值不应超过表2规定的数值，2再现性举位为分神抗乳化性t再现性(K1.WIO3.010tW6.5306012.08试结果8.1试验结果小于或等于9nin1.,取两次平行结果的算术平均值作为报?结果，以分钟计，报告结果保留至小数点后一位.2试验结果大于60min时，还Ii报告油层、水层和乳化层的体积，以初计，报告结果取出工
