《交联聚乙烯电缆用半导电屏蔽料技术规范.docx》由会员分享，可在线阅读，更多相关《交联聚乙烯电缆用半导电屏蔽料技术规范.docx（2页珍藏版）》请在第壹文秘上搜索。

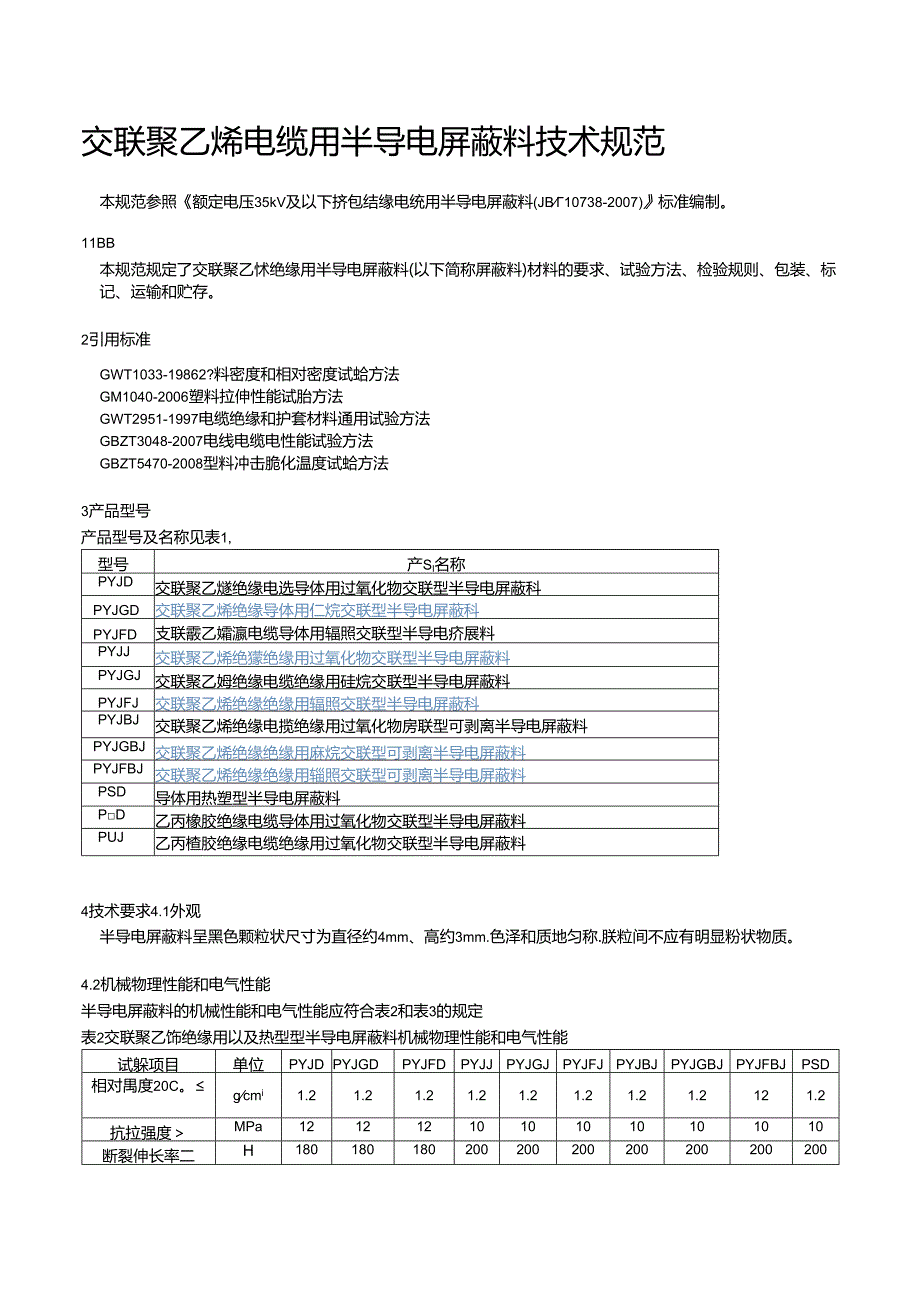

1、交联聚乙烯电缆用半导电屏蔽料技术规范本规范参照额定电压35kV及以下挤包结缘电统用半导电屏蔽料(JB10738-2007)标准编制。11BB本规范规定了交联聚乙怵绝缘用半导电屏蔽料(以下简称屏蔽料)材料的要求、试验方法、检验规则、包装、标记、运输和贮存。2引用标准GWT1033-19862?料密度和相对密度试蛤方法GM1040-2006塑料拉伸性能试胎方法GWT2951-1997电缆绝缘和护套材料通用试验方法GBZT3048-2007电线电缆电性能试验方法GBZT5470-2008型料冲击脆化温度试蛤方法3产品型号产品型号及名称见表1,型号产SI名称PYJD交联聚乙燧绝缘电选导体用过氧化物交联
2、型半导电屏蔽科PYJGD交联聚乙烯绝缘导体用仁烷交联型半导电屏蔽科PYJFD支联霰乙孀瀛电缆导体用辐照交联型半导电疥展料PYJJ交联聚乙烯绝獴绝缘用过氧化物交联型半导电屏蔽料PYJGJ交联聚乙姆绝缘电缆绝缘用硅烷交联型半导电屏蔽料PYJFJ交联聚乙烯绝缘绝缘用辐照交联型半导电屏蔽科PYJBJ交联聚乙烯绝缘电揽绝缘用过氧化物房联型可剥离半导电屏蔽料PYJGBJ交联聚乙烯绝缘绝缘用麻烷交联型可剥离半导电屏蔽料PYJFBJ交联聚乙烯绝缘绝缘用辎照交联型可剥离半导电屏蔽料PSD导体用热塑型半导电屏蔽料PD乙丙橡胶绝缘电缆导体用过氧化物交联型半导电屏蔽料PUJ乙丙楂胶绝缘电缆绝缘用过氧化物交联型半导电屏

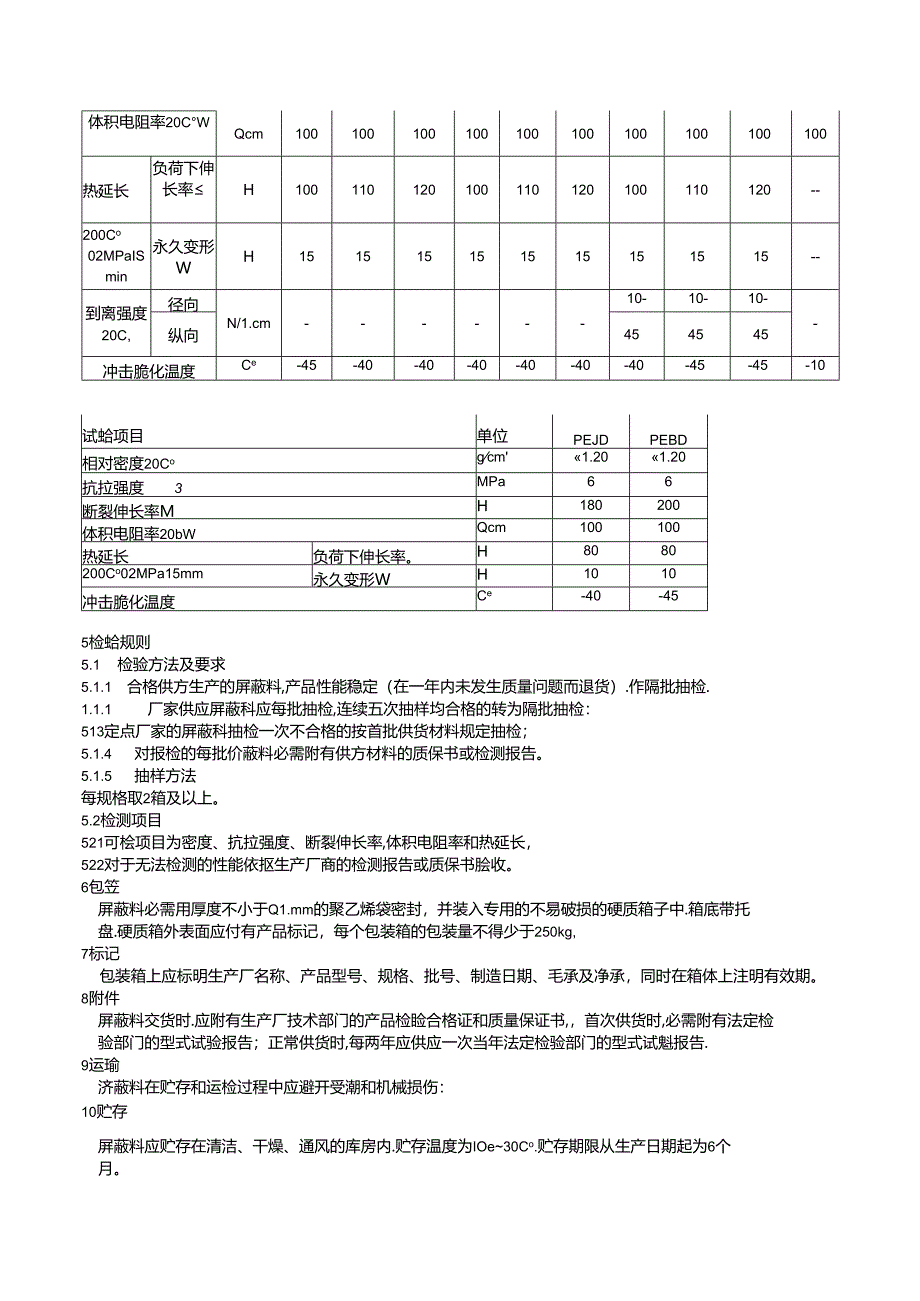

3、蔽料4技术要求4.1外观半导电屏蔽料呈黑色颗粒状尺寸为直径约4mm、高约3mm.色泽和质地匀称.朕粒间不应有明显粉状物质。4.2机械物理性能和电气性能半导电屏蔽料的机械性能和电气性能应符合表2和表3的规定表2交联聚乙饰绝缘用以及热型型半导电屏蔽料机械物理性能和电气性能试躲项目单位PYJDPYJGDPYJFDPYJJPYJGJPYJFJPYJBJPYJGBJPYJFBJPSD相对禺度20C。gcmi1.21.21.21.21.21.21.21.2121.2抗拉强度MPa12121210101010101010断裂伸长率二H180180180200200200200200200200体积电阻率20
4、CWQcm100100100100100100100100100100热延长负荷下伸长率H100110120100110120100110120-200Co02MPaISmin永久变形WH151515151515151515-到离强度20C,径向N/1.cm-10-10-10-纵向454545冲击脆化温度Ce-45-40-40-40-40-40-40-45-45-10试蛤项目单位PEJDPEBD相对密度20Cogcm1.201.20抗拉强度3MPa66断裂伸长率MH180200体积电阻率20bWQcm100100热延长负荷下伸长率。H8080200Co02MPa15mm永久变形WH1010冲击
5、脆化温度Ce-40-455检蛤规则5.1 检验方法及要求5.1.1 合格供方生产的屏蔽料,产品性能稳定（在一年内未发生质量问题而退货）.作隔批抽检.1.1.1 厂家供应屏蔽科应每批抽检,连续五次抽样均合格的转为隔批抽检：513定点厂家的屏蔽科抽检一次不合格的按首批供货材料规定抽检；5.1.4 对报检的每批价蔽料必需附有供方材料的质保书或检测报告。5.1.5 抽样方法每规格取2箱及以上。5.2检测项目521可桧项目为密度、抗拉强度、断裂伸长率,体积电阻率和热延长，522对于无法检测的性能依抠生产厂商的检测报告或质保书脍收。6包笠屏蔽料必需用厚度不小于Q1.mm的聚乙烯袋密封，并装入专用的不易破损的硬质箱子中.箱底带托盘.硬质箱外表面应付有产品标记，每个包装箱的包装量不得少于250kg,7标记包装箱上应标明生产厂名称、产品型号、规格、批号、制造日期、毛承及净承，同时在箱体上注明有效期。8附件屏蔽料交货时.应附有生产厂技术部门的产品检睑合格证和质量保证书,，首次供货时,必需附有法定检验部门的型式试验报告；正常供货时,每两年应供应一次当年法定检验部门的型式试魁报告.9运瑜济蔽料在贮存和运检过程中应避开受潮和机械损伤：10贮存屏蔽料应贮存在清洁、干燥、通风的库房内.贮存温度为IOe30Co.贮存期限从生产日期起为6个月。
